WLAN系统原理介绍

2406
2428 3 2422 4 2427 5 2432
2456
2478
2433
2436
2458
2461
2483 Lowest frequency
2416
2438
2441
2463
2421
2443
2446
2468
2400 MHz
ISM-bandwidth
2483.5 MHz
PPT课件
22
IEEE 802.11g无线信道的划分
23
频段的划分及覆盖
Channel 1/2 (11 Mbps) Channel 6/7 (11 Mbps) Channel 11/13 (11 Mbps)
Ethernet
Wired LAN
Channel 11/13 (11 Mbps)
Channel 1 (11 Mbps)
PPT课件
24
WLAN系统技术介绍
调制方式
BPSK, QPSK,16-QAM, 64-QAM
数据速率
1,2,5,11 Mbps
1,2 ,5,11Mbps
6,9,12,18,24,36,48和54 Mbps
编码 发射功率
CCITT CRC-1/6卷积码，码率1/2，2/3，3/4 20dBm
K=7 卷积码，码率1/2，2/3，3/4 16dBm
PPT课件 2
2
3 4 5
6
802.11 组网模式 – Ad hoc
PPT课件
3
802.11网络的基本元素 - BSS
BSS1
BSS2
STA1
STA2 STA3
STA5
STA4

《无线局域网WIFI》PPT课件
目录
CONTENTS
• 无线局域网概述 • 无线局域网技术原理 • 无线局域网设备 • 无线局域网设置与配置 • 无线局域网常见问题与解决方案 • 无线局域网未来发展
01 无线局域网概述
CHAPTER
无线局域网定义
01
无线局域网（WLAN）是一种利 用无线通信技术在一定的局部范 围内建立的网络，其范围通常在 几十米到几公里以内。
无线局域网将与云计算、大数据等技术融合，实现更高效的数据处理和存储，提升网络服务 的质量和效率。
谢谢
THANKS
详细描述
确保无线加密方式是最新的，并定 期更换密码以增加安全性。使用 MAC过滤功能限制特定设备的访 问权限。
解决方案
安装安全软件，定期更新操作系统 和应用程序的安全补丁，以防范恶 意攻击和病毒传播。
06 无线局域网未来发展
CHAPTER
5G技术在无线局域网的应用
5G技术为无线局域网提供了更高的传 输速度、更低的延迟和更大的连接数 ，将有助于提升无线局域网的应用范 围和服务质量。
02 无线局域网技术原理
CHAPTER
无线传输技术
01
02
03
无线电波传输
无线局域网通过无线电波 进行数据传输，利用电磁 波在空气中传播实现网络 连接。
微波传输
微波传输是无线传输的一 种，频率范围在300MHz300GHz之间，具有传输 速度快、容量大等优点。
红外线传输
红外线传输利用红外线进 行数据传输，具有抗干扰 能力强、安全性高等特点 。
，保护网络安全。
03 无线局域网设备
CHAPTER
无线路由器
无线路由器是用于连接无线局域网的 设备，它可以将有线网络转换成无线 网络，使得多台设备能够同时接入互 联网。

无线路由器工作原理
无线路由器是一种电子设备，它通过无线技术将网络信号从有线网络中传输到无线设备上，如手机、平板电脑和笔记本电脑。

它起到将网络信号转换为无线信号的作用，使得用户可以在更大范围内使用网络。

无线路由器的工作原理是基于无线局域网（Wireless Local
Area Network, WLAN）技术。

它通过将传入的网络信号转换
成无线信号，并通过无线电波的方式传输到无线设备上。

具体来说，无线路由器由以下几个部分组成。

首先，无线路由器有一个接收器，它接收来自网络的有线信号，并将其转换为数字信号。

然后，这个数字信号被传输到传输系统中。

传输系统由一个无线电机构组成，它将数字信号转换成无线信号。

这个无线信号被射入到无线电波中，并通过天线从路由器发送出去。

无线设备，如手机或笔记本电脑，可以接收这些无线信号。

它们内置了与无线路由器兼容的接收器，并可以解码和使用这些无线信号。

当无线设备接收到无线信号后，它们将其转换成数字信号，并传递给操作系统处理。

操作系统进一步将其转换为可视化的内容，使用户能够通过设备进行访问、浏览互联网或使用其他网络服务。

需要注意的是，无线路由器的工作原理还涉及到很多技术细节，如无线频率选择、数据传输速率等。

但总体而言，它的主要功能是将有线网络信号转换为无线信号，并将其传输到无线设备上，以实现无线网络连接。

其它频段 ➢ 60GHz：802.11ad（WiGig），最高可达7Gbps，覆盖距离只有几米，一般用于 邻近设备间的超高速传输 ➢ 470～710MHz：802.11af（White-Fi / 超级Wi-Fi），使用“在电视频率之间使用 频率较低的白色空间”即为电视频道保留的缓冲频段，占用空间带宽与现有的广 电频道带宽一致，速率可达426.7Mbps（6/7MHz）和568.9Mbps（8MHz）（采 用MIMO+STBC技术，4空间流与4广电频道），覆盖距离可达1.6公里，缺点是 需要广电放开该频段 ➢ 900MHz：802.11ah（Wi-Fi HaLow / Sensor-Fi），使用900MHz（非电视空白 频段），速率为100kbps，覆盖距离为1公里，低功耗，用于WSN（无线传感器 网络，Wireless Sensor Networks）和IoT（物联网，Internet of Things）

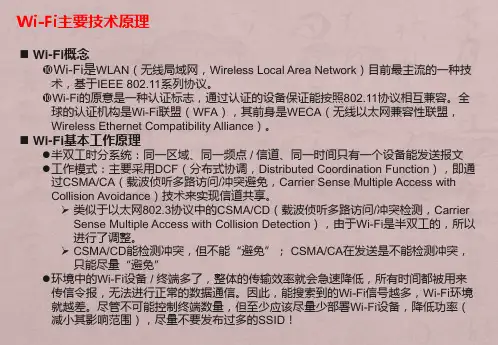

➢ 类似于以太网802.3协议中的CSMA/CD（载波侦听多路访问/冲突检测，Carrier Sense Multiple Access with Collision Detection），由于Wi-Fi是半双工的，所以 进行了调整是不能检测冲突， 只能尽量“避免”
上图是美国5GHz频段的信道划分；中间的频段，中国尚未开放。
Wi-Fi主要技术参数——频段（3）
频段：两个主要频段2.4GHz，5GHz频段（续2）
