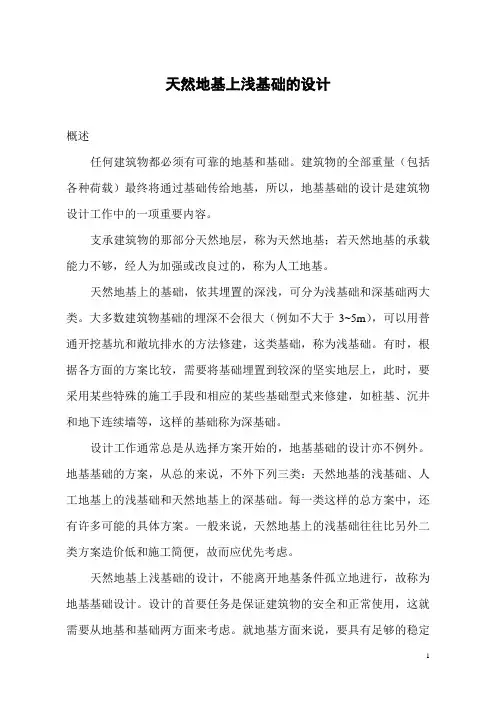

[优质文档]天然地基上浅基础的设计

天然地基上浅基础的设计概述任何建筑物都必须有可靠的地基和基础。

建筑物的全部重量（包括各种荷载）最终将通过基础传给地基，所以，地基基础的设计是建筑物设计工作中的一项重要内容。

支承建筑物的那部分天然地层，称为天然地基；若天然地基的承载能力不够，经人为加强或改良过的，称为人工地基。

天然地基上的基础，依其埋置的深浅，可分为浅基础和深基础两大类。

大多数建筑物基础的埋深不会很大（例如不大于3~5m），可以用普通开挖基坑和敞坑排水的方法修建，这类基础，称为浅基础。

有时，根据各方面的方案比较，需要将基础埋置到较深的坚实地层上，此时，要采用某些特殊的施工手段和相应的某些基础型式来修建，如桩基、沉井和地下连续墙等，这样的基础称为深基础。

设计工作通常总是从选择方案开始的，地基基础的设计亦不例外。

地基基础的方案，从总的来说，不外下列三类：天然地基的浅基础、人工地基上的浅基础和天然地基上的深基础。

每一类这样的总方案中，还有许多可能的具体方案。

一般来说，天然地基上的浅基础往往比另外二类方案造价低和施工简便，故而应优先考虑。

天然地基上浅基础的设计，不能离开地基条件孤立地进行，故称为地基基础设计。

设计的首要任务是保证建筑物的安全和正常使用，这就需要从地基和基础两方面来考虑。

就地基方面来说，要具有足够的稳定性和不发生过量的变形。

如地基一旦发生强度破坏，其后果十分严重，有时甚至是灾害性的，因此，在设计中必须保证地基有足够的强度安全贮备。

如果地基发生过量的变形，将导致建筑物的开裂或倾斜，削弱了建筑物的坚固性或影响其正常使用，因而必须限制基础的不均匀沉降量。

另外，基础的总沉降量也应当有所限制，因为建筑物的下沉改变了它与室外地面、邻近设施（如工艺管道、下水道、道路等）之间原有的合理标高关系。

而且，大多数情况下，即使地基是比较均匀的，由于各部位荷载不一或基础尺寸及形状的不同，总会有不均匀沉降发生。

总沉降量大，意味着可能出现的不均匀沉降量也大，从这点来看，也应当限制总沉降量。

1、建筑物的性质；2、地基的地质情况。
二、天然地基上的浅基础：
做在天然地基上，埋置深度小于5米的一般基础（柱基或墙 基）以及埋置深度虽超过5米，但小于基础宽度的大尺寸基础 （如箱形基础），在计算中基础的侧面摩擦力不必考虑，统 称为天然地基上的浅基础。
8.1 概 述
地基基础设计的基本原则
1.防止地基土发生剪切破坏和丧失稳定性，应具有足 够的安全度；
dmi nz0 t dfr (GBJ7-89）
z —标准冻深； 0
—采下允许残留冻土层的厚度。
d z h min d
max
(GB50007-2019）
zd —设计冻深；
h max—基底下允许残留冻土层的最大厚度。
8.3 基础埋置深度的选择
zd z0. zs . zw . ze
对距形基础，当台阶高宽比 tan2.5且荷载偏心距
eb/6 时，任意截面及的弯距按下式计算：
M 1 1a 2 1 22lappmaxpp
M 4 1l8 a 22 b b p pm ap xpmin
（5）构造：混凝土强度等级不低于 C15，底板受力钢筋不小于8 mm, ≤200mm，混凝土保护层厚度有垫 层时不小于35mm，无垫层时不小 于70mm。
2.控制地基的变形量，使之不超过建筑物的地基特征 变形允许值；
3.基础本身应具有足够的强度、刚度和耐久性。 三、地基基础方案
1.天然地基上的浅基础； 2.人工地基上的浅基础； 3.天然地基上的深基础、桩基础。
8.1 概 述
人工地基：加固上部土层，提高土层的承载力，再把基础做 在这种经过人工加固后的土层上。这种地基叫做人工地基。
短期承载力设计值： fv q43.14cu
（三）几点说明

pk f a
中心荷载作用下基底面积为：
A Fk fa G d
（矩形）
b
Fk fa G d
（条形）
p k —相应于荷载效应标准组合时，基础底
面处的平均压力值；
fa—修正后的地基承载力特征值。
Fk—相应于荷载效应标准组合时，上部结构传 至基础顶面的竖向力值； Gk—基础自重和基础上的土重； A—基础底面面积。 b—条形基础底面宽度。
基底面做成台阶形，台阶的高宽比为1∶2。
3 水文地质条件 基础尽量置于地下水位之上； 基底面低于地下水位：注意渗透破坏、
施工排水及对基础的腐蚀；
基底面下有承压水位：控制基坑开挖深 度； 基底面应低于冲刷线一定深度。
4 场地环境条件
位于坡高H≤8m，坡角β≤45°稳定边坡之
上的拟建工程，当b≤3m，a≥2.5m时，基础埋深
《建筑地基基础设计规范》（GB50007—
2002）将地基基础分为三个设计等级：
表：地基基础设计等级 建筑与地基类型
重要的工业与民用建筑； 30层以上的高层建筑； 体型复杂，层数相差超过10层的高低层连成一体建筑物； 大面积的多层地下建筑物(地下车库、商场、运动场等)； 对地基变形有特殊要求的建筑物； 甲级 复杂地质条件下的坡上建筑物(包括高边坡)； 对原有工程影响较大的新建筑物； 场地和地基条件复杂的一般建筑物； 位于复杂地质条件及软土地区的2层及2层以上地下室的基 坑工程。
冻胀丘
冻土地区基础的最小埋深为：
dmin ＝ zd – hmax
hmax—基底下允许残留冻土层的最大厚度。 Zd—设计冻深；
9. 4
基础底面尺寸的计算
一、地基持力层承载力确定（见第八章） 二、基础底面尺寸的初步确定 承载力特征值的计算 假定基础底面宽度b≤3m，只按基础埋置 深度对地基承载力进行修正。按修正后的承 载力初步确定基础底面尺寸。

天然地基上的浅基础设计一、教学目标：1. 让学生了解天然地基的性质和特点；2. 使学生掌握浅基础的设计原理和方法；3. 培养学生分析和解决实际工程问题的能力。

二、教学内容：1. 天然地基的概念及其分类；2. 天然地基的性质及影响因素；3. 浅基础的设计原理；4. 浅基础的设计方法；5. 设计实例分析。

三、教学重点与难点：1. 教学重点：天然地基的性质，浅基础的设计原理和方法。

2. 教学难点：天然地基的性质及其对基础设计的影响，浅基础设计的实际应用。

四、教学方法：1. 讲授法：讲解天然地基的概念、性质及分类，浅基础的设计原理和方法。

2. 案例分析法：分析设计实例，让学生更好地理解浅基础设计的过程和技巧。

3. 互动教学法：引导学生参与课堂讨论，提高学生的思考和分析能力。

五、教学准备：1. 教材：天然地基与浅基础设计相关教材；2. 课件：天然地基的性质、浅基础设计原理和方法的图片和动画；3. 设计案例：挑选具有代表性的设计案例供学生分析。

【导入】简要介绍天然地基的概念和重要性，引导学生关注天然地基对建筑基础的影响。

【新课内容】1. 天然地基的性质及影响因素讲解天然地基的分类，分析不同类型地基的性质及影响因素，如土层的分布、密度、含水率等。

2. 浅基础的设计原理介绍浅基础的设计原理，如静承载力、稳定性和沉降控制等，解释基础底面积、埋深和材料选择等设计参数的确定方法。

3. 浅基础的设计方法讲解浅基础的设计方法，包括初步设计、详细设计和施工图设计等阶段，介绍设计过程中应注意的问题，如地基处理、防水隔离等。

【案例分析】分析一个具有代表性的设计案例，让学生了解天然地基对基础设计的影响，以及如何根据地基条件进行合理的设计。

【课堂小结】总结本节课的主要内容，强调天然地基性质对浅基础设计的影响，以及设计过程中应注意的问题。

【作业布置】1. 复习本节课的内容，整理学习笔记；六、教学评估与反馈：1. 课堂问答：通过提问了解学生对天然地基性质和浅基础设计原理的掌握情况；2. 案例分析报告：评估学生对设计案例分析的能力，检查学生能否运用所学知识解决实际问题；3. 作业批改：检查学生对课堂内容的复习和理解，以及对设计案例的分析和处理能力。
