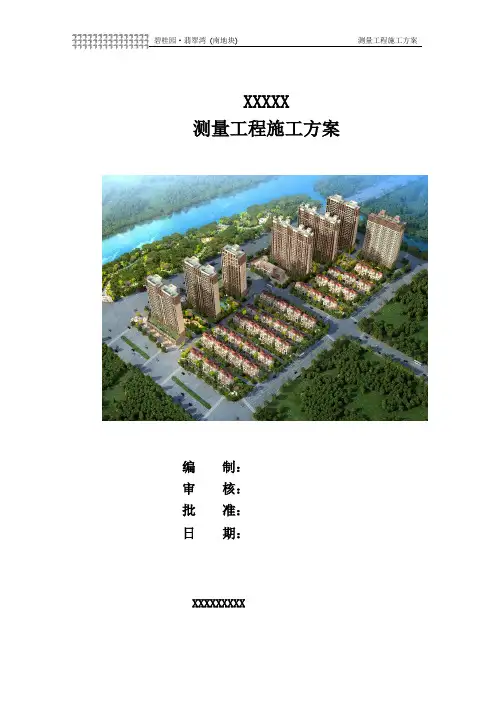

城南嘉明苑测量施工方案

陕西西安市城南嘉明苑工程测量施工方案编制：审核：日期：编号：发放号：陕西建工（集团）有限责公司陕西西安市城南嘉明苑项目部目录第一章工程概况 (2)第二章工程施工测量重点及关键技术 (2)第三章测量准备 (3)第四章控制网建立 (5)4.1平面控制网的建立 (5)4.2高程控制网的建立 (5)第五章地下结构工程测量 (7)第六章主体结构工程测量 (9)6.1裙房结构工程测量 (9)6.2塔楼主体结构工程测量 (12)第七章装饰工程测量 (16)7.1轴线的恢复和引测 (16)7.2标高的测设 (17)7.3幕墙安装工程放线 (17)第八章建筑物沉降观测 (17)8.1沉降基准点布设 (17)8.2沉降观测点的布设 (18)8.3观测技术要求 (19)8.4观测周期 (20)8.5沉降资料的移交 (20)第九章测量复测 (21)9.1施工测量复测目的 (21)9.2复测内容以及精度要求 (21)9.3人员以及设备 (22)9.4施工测量复测的质量与安全措施 (22)第十章仪器保养和使用制度 (23)第十一章测量管理制度 (23)第十二章测量保证体系 (24)第一章工程概况城南嘉明苑建设项目位于西安市高新技术开发区，陕西张裕酒庄的东南侧，科教路(南七路)与开拓路(东一路）的交汇处。

项目东邻辽疆康复医院，南侧方向有城市景观轴线。

项目总投资83800万元，建设用地（红线）面积为100050.89平方米。

建筑规模为24栋单体，总建筑面积为208727平方米，其中地上面积为125755.6平方米，地下建筑面积为82971平方米，规划住宅户数870套，绿地面积37840平方米，绿地率38%。

规划车位1137辆，其中小区进口处地上40辆，地下1097辆。

第二章工程施工测量重点及关键技术表2.1-1 施工测量重点与关键技术在制定技术方案之初，我们分析和研究了国内有关工程。

本工程将采用科学的测控技术，先进的测量仪器，严格的复核校正手段来保证施工测量精度。

平面控制网分城市坐标控制网点、总控制网和轴线控制网三级测设网。

总控制网的建立以城市坐标控制网为基准，采用全站仪导线法测量。

轴线控制网以总控制网为基准对建筑物各轴线控制点进行加密，进场施工地下室主体结构时，直接利用城市坐标控制网将总控制网投测在首层支撑平台上，施工首层以上主体结构时，将总控制网投测在首层地坪上，以避开深基坑、大基坑位移和沉降的影响。

高程控制网布设成闭合环形，采用数字水准仪进行数次往返闭合测量，经平差后作为施工水准网。

地下施工平面测量采用外控法，直接通过支撑平台上控制点投测各层结构控制点，通过控制点引测楼层控制轴线；高程采用悬吊钢尺法进行传递。

地上塔楼、裙楼施工平面测量均采用内控法，用激光垂准仪将控制点整体同步传递；高程采用悬吊钢尺法和全站仪测天顶距法进行传递。

第三章 测量准备施工测量准备工作包括图纸的审核，测量定位依据点的交接与校核，人员的组织,测量仪器选择及检定与校核，测量方案编制,论证与数据准备，工程重点、难点分析与应对措施。

(1) 测量基准点测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。

基准点设置采用Φ25圆钢4m 长打入土体入，顶板焊接钢平面并标划出坐标十字定位点，并在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。

见图3-1。

(2) 主要测量仪器及性能图3-1 控制桩埋设及保护示意A控制点表3-1 主要测量仪器配备及性能表激光垂准电子水准表3-2 测量人员配备及分工表第四章控制网建立4.1 平面控制网的建立(1) 平面控制网布设原则及精度要求平面控制网应遵循先整体、后局部，高精度控制低精度的原则建立。

轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。

控制点应选在通视条件良好、安全、易保护的地方。

平面控制网的精度要求见表4-1与表4-2。

表4-1 导线网的主要技术要求表4-2 建筑物平面控制网主要技术要求使用全站仪根据测量总控制网的成果资料，采用直角坐标法来测设建筑物所需要的轴线控制桩，经复核无误后作为建筑物平面控制网。

4.2 高程控制网的建立(1) 高程控制网的布设原则为保证建筑物竖向施工的精度要求，在场区内应建立高程控制网。

高程控制网的精度采用国家二等水准精度。

高程控制的建立是根据业主提供的场区水准基点（至少应提供三个），采用水准仪对所提供的水准基点按二等水准精度进行复测检查，校测合格后，测设一条闭合或附合水准路线。

联测场内平面总控制网的标高控制点，以此作为保证施工竖向精度控制的首要条件，详见测量总控制网水准点布置图。

图4-2 水准点埋设(2) 水准线路应按附合路线和环形闭合差计算，每km水准测量高差全中误差，按下式计算：MW =[WW/L] N1式中 MW----高差全中误差(mm)：W------闭合差(mm)：L------相应线路长度：N-------附合或闭合路线环的个数。

(3) 高程控制网的等级为二等，水准测量技术要求如表4-2规定。

表4-2 水准测量技术要求测设一条二等附合水准路线，联测出场区所布设施工水准控制点高程，经平差计算后的结果作为本工程的高程控制网。

第五章地下结构工程测量施工测量主要使用全站仪、经纬仪、水准仪等测量仪器。

(1) 平面控制测量1) 垫层轴线投测：在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测轴线控制桩无误后，将经纬仪架设基坑边上的轴线控制桩位上，以正倒镜挑直法将所需的轴线投测到垫层上，投测允许误差±2mm。

轴线投测方法见图5-1。

地下室结构楼层测量控制网平面图见5-2。

图5-1 垫层轴线放样示意图5-2 标注示意垫层上建筑物轮廓轴线投测完成，经校测合格后，用墨线弹出各细部轴线、柱、墙、洞口的位置、尺寸线，位置线用于检查墙、柱钢筋位置，及时纠偏，以利于模板位置就位。

再在其周围放出模板线控制线。

放双线控制以保证墙、柱的截面尺寸及位置。

2) 楼层轴线投测：用经纬仪将所需的轴线投测到施工的平面层上，做角度、距离的校核，经校核无误后，放出其它轴线及细部线。

在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。

基础放线的允许误差见表5-1。

表5-1 基础放线的允许误差放线。

建筑物轮廓轴线和电梯井轴线的投测作为关键部位。

为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定的要求，在施工层的放线中弹放细部控制线，所有细部轴线、墙体边线及门窗洞口边线。

每一施工段测量放线完成后，及时报监理验线，验收合格后进行下道工序。

楼层放线允许误差见表5-2。

表5-2 楼层放线允许误差1) 标高引测：地下结构施工开始后，需要向基坑下引测标高基准点，引测方法：悬吊钢尺法，即以现场高程控制点为依据，使用精密水准仪将高程引测到基坑施工面上。

标高基准点用红油漆标注在基坑侧壁上，并标明数据，测量操作中钢尺需加拉力、尺长、温度三差改正。

具体操作原理见图5-3。

图5-3 悬吊钢尺法传递高程示意2) 标高控制网的建立及复核：由高程总控制网引测到基坑施工面上基准点，经联测、闭合形成统一的高程控制网，联测误差不得超过3mm，取平均值作为地下结构所需标高控制网的基准并做好标识。

标高控制网定期进行复核，根据复核结果及时调整、修正，保持整个工程标高控制的统一性。

标高传递允许误差见表5-3。

表5-3 标高竖向传递允许误差本工程地下车库工程共分为2个区依次施工，故要求每个区需单独设置控制系统，作为加密轴线的测放依据，控制线设置于控制轴线外侧1m，剩余轴线依据此控制线分别用钢尺测放、复核。

第六章主体结构工程测量6.1 裙房结构工程测量6.1.1 平面控制测量(1) 轴线内控制网点的布设轴线内控网点的布设要尽量选择在首层楼板建筑物外廓轴线及单元、流水段分界轴线和楼梯间、电梯间两侧轴线。

为保证控制点精度、方便检核每施工段控制点不少于三个。

首层设置的内控网点采用全站仪进行闭合、校正，精度要满足现场施工测量要求，首层内控网点作为轴线向上传递的依据为裙房地上结构测量控制点平面布置图。

(2) 预埋件的埋设轴线内部控制点在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。

各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出200mm×200mm的孔洞，以便轴线向上投测。

预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接 12钢筋，且与首层楼板钢筋固定牢固。

(3) 内控点竖向投测将激光垂准仪架设在首层楼面基准点，调平后，接通电源射出激光束。

把有光学成象物镜与CCD光点传感器的激光接收靶由导线引入计算机系统。

根据计算机显示器显示偏移方向的偏移值移动激光接收靶。

基准控制点与激光接收靶中心重合后确定控制点的点为并加以保护。

(4) 楼层轴线传递裙房楼层放线时，首先将设置在首层的内部轴线控制网进行闭合，满足施工要求精度做为地上楼层投测的依据。

楼层传递采用激光垂准仪，投测上来的内部轴线控制点进行复核，闭合后再进行细部放线。

为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层的放线中用墨线弹出各细部控制线，所有细部轴线,墙体边线、门窗洞口边线。

轴线传递过程详见下图。

图6.1-1 轴线控制点竖向传递示意(5) 施工层放线施工层放线时，应先在结构平面上校核投测轴线，闭合后再细部放线。

室内应把建筑物轮廓轴线和电梯井轴线的投测作为关键部位。

为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层的放线中弹放下列控制线，所有细部轴线,墙体边线、门窗洞口边线。

6.1.2 高程控制点测量(1) 标高基准点的建立在±0.00m以上标高引测，首先在首层建立3条+1000mm的标高基准线设置于电梯井周围墙立面，采用水准仪由施工现场内高程测量控制点引测，校核合格后作为起始标高线。

(2) 标高传递各层的施工高程采用50m的钢尺从测量基准点直接丈量，本工程裙房高为14.74m，只需在首层设置基准点，利用钢尺直接往上丈量，丈量时钢尺需加拉力、尺长、温度三差改正。

(3) 抄测精度应符合表1.2-2中的要求。

(4) 标高控制线的建立施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。

抄平时，应尽量将水准仪安置在测点范围的中心位置，采用水准仪、塔尺引测高程控制点的标高。

方法是：调整仪器高度使其后视线正对水平线，前视则用铅笔直接在钢筋或钢柱上标出视线。

这种测法与一般的塔尺标记测法相比，精度可以提高1～2mm。

6.1.3 其他部位的测量（1）柱施工精度测量控制方法为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入，放线时首先根据轴线放测出墙、柱位置，弹出墙柱边线，然后放测出墙柱50cm的控制线。
