测量放线专项施工方案44575

测量放线专项施工方案测量放线是建设工程中的一个重要环节，它直接关系到建筑物的位置、尺寸和形状等方面的准确性。

正确的测量放线工作可以保证施工过程的顺利进行，提高施工效率和质量。

本文将介绍一个测量放线专项施工方案，包括步骤、工具和注意事项等内容。

一、施工前准备工作1.收集相关资料：包括设计图纸、施工方案以及相关技术规范等文件。

2.检查测量工具：确保测量工具的完好性和准确性，如测量仪器、扳平仪、钢卷尺等。

3.组织人员：根据工程规模确定测量员的数量，确保人员熟悉相关测量知识和操作技能。

二、实施测量放线工作1.确定测量基准点：根据设计要求和实际情况，选择合适的基准点。

可以选择固定的建筑物或地面标志物等。

2.放线测量：利用测量仪器和测量工具，根据设计图纸中的尺寸和方向，将建筑物的位置和线条放置在实地。

3.检查放线准确性：使用扳平仪和其他测量工具对放线结果进行核对，并修正可能存在的误差。

4.记录测量数据：对每一次测量结果进行记录，包括点位坐标、放线误差以及测量人员信息等。

5.测量放线图纸绘制：将测量结果整理成测量放线图纸，并附上必要的说明和标注。

三、施工中的注意事项1.严格按照设计图纸进行测量放线，确保线条的准确性和完整性。

2.选择合适的测量工具和仪器，确保其准确性和可靠性。

3.进行实地勘测时，应对地面进行适当的处理，确保放线的稳定性。

4.测量过程中，要注意测量员的安全，避免发生事故和误操作。

5.及时检查和修正放线结果，确保测量数据的准确性。

6.在施工过程中，保持测量放线点的清晰可见，避免被损坏或遮挡。

7.定期检查和校准测量工具，确保其准确性和可靠性。

8.对测量异常和误差要及时进行记录，及时采取纠正措施。

9.与其他施工工序进行有效的协调和沟通，确保测量放线工作的顺利进行。

以上就是一个测量放线专项施工方案的基本内容。

在实际施工过程中，需要根据具体的工程情况进行微调和补充。

同时，要加强对施工人员的培训和管理，提高他们的技术水平和责任意识，以确保测量放线工作的质量和效果。

测量放线专项施工方案测量放线是施工中必不可少的一项工作，它对整个施工项目的顺利进行起着关键的作用。

为了确保测量放线的准确性和高效性，我们制定了如下的放线专项施工方案。

一、前期准备1. 完善设计文件：在测量放线前，必须先仔细研究设计文件，特别是平面图和剖面图，了解建筑物的基本结构和尺寸。

2. 准备放线工具：包括量具、测量仪器、放线绳等。

3. 制定放线计划：根据设计文件和工程实际情况，确定放线的先后顺序和放线点的位置。

二、放线方法和步骤1. 传统放线法：（1）确定放线基准点：选择建筑物四个角点中的一个为基准点，优先选择地势较高或建筑物结构较牢固的角点。

根据设计要求，在基准点上打钢钉，并拉直放线绳。

（2）确定放线方向：根据设计要求，确定主线或控制线的走向，并利用量具和测量仪器进行测量，确保放线的准确性。

（3）进行放线：根据放线计划，依次确定放线点并进行放线。

在每个放线点上打钢钉，并用放线绳连接钉子。

2. 电子放线法：采用电子放线仪等现代测量仪器进行放线。

首先将仪器设置在放线基准点上，并自动获取坐标。

然后按照设计要求，依次确定放线点，仪器会自动指示各个放线点的位置，并进行放线。

三、注意事项1. 放线必须准确：放线的准确性直接影响到施工工程的质量和进度，因此，放线人员必须要具备一定的测量技术和专业知识。

2. 防止误差累积：在放线过程中，各个放线点之间的连续性和相对位置的准确性非常重要。

为了防止误差的累积，放线时应仔细检查每个放线点的位置，并及时进行调整。

3. 安全第一：在放线施工中，应严格遵守施工安全规范，做好安全防护措施，确保放线人员的人身安全和设备的安全。

4. 录入数据：在放线完成后，应及时将放线数据录入到工程资料中，以备后期施工和验收使用。

通过以上的测量放线专项施工方案，我们将能够确保放线的准确性和高效性，为后续施工提供准确的基准和控制线，保证施工工程的顺利进行。

同时，我们将严格遵守安全规范，做好施工安全工作，确保放线人员的人身安全和设备的安全。

一、工程概况本工程位于[具体地理位置]，主楼地下二层，地上十九层，采用框架、剪力墙结构；裙楼地下二层、地上三层，框架结构。

总建筑面积为33057.04平方米，主楼建筑总高度为91.25米。

主楼结构呈弧线形，裙楼结构呈椭圆形。

二、施工目标1. 确保测量放线精度，满足设计要求。

2. 严格控制施工进度，确保工程顺利进行。

3. 确保施工安全，防止事故发生。

三、施工准备1. 技术准备：了解本工程定位点坐标及标高，熟悉图纸，掌握结构设计特点，制定有效的测量放线方案。

2. 仪器、设施准备：配备激光全站仪1台，激光铅垂仪1台，经纬仪1台，水准仪1台，50米钢尺3把，5米钢尺10～15把，线锤2只等配套工器具。

3. 人员准备：1名专业测绘工程师，8名持证上岗测量工负责现场测量工作。

四、测量放线方案1. 建筑物定位：根据建设单位提供的坐标原点，使用全站仪进行各轴交点坐标投测，依次施放出各轴线及控制线。

2. 基础定位：基础垫层施工完成后，在防水层的保护层上放线。

先用激光全站仪定出周边轴线位置，再根据周边轴线设置平面控制网，根据平面控制网量测各弧形轴线交点，最后用矢高法弹出弧线形轴线尺寸。

3. 地下二层与地下一层定位放线：先用线锤或经纬仪将周边定位轴线引测上来，作为定位放线基准。

4. 主体施工放线：基础工程施工出正负零后，根据轴线定位桩及外引的轴线基准线进行施工放线。

五、施工质量控制1. 严格遵循国家相关规范和标准，确保测量放线精度。

2. 定期对测量仪器进行校验，确保仪器性能稳定。

3. 加强施工过程中的质量监控，及时发现并解决质量问题。

4. 对施工数据进行记录和整理，确保数据的准确性和完整性。

六、施工安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。

2. 严格遵守施工现场的安全规定，防止事故发生。

3. 加强对施工区域的安全管理，确保施工安全。

4. 定期进行安全检查，及时发现并整改安全隐患。

七、施工进度安排1. 施工准备阶段：5天。

测量放线专项施工方案测量放线是在工程施工过程中不可或缺的一项工作，其主要目的是通过精确的测量和放线来确保工程的准确性和稳定性。

本文将详细介绍测量放线专项施工方案。

一、施工准备工作1.组建测量放线小组：根据工程的规模和复杂程度，组建一支专业的测量放线小组，包括测量工程师、技术员等。

2.准备测量仪器和设备：根据具体工程的要求，准备好各种必要的测量仪器和设备，如全站仪、测距仪、水平仪等。

3.熟悉工程图纸和方案：测量放线小组成员应对工程图纸和方案非常熟悉，理解其中的测量和放线要求。

4.制定施工计划：根据工程的进度和要求，制定详细的测量放线施工计划，包括时间安排、施工步骤等。

二、测量放线工作流程1.基本测量：首先进行基本测量，包括测量场地的大小和形状，确定建筑物的位置和基准点等。

采用全站仪等仪器进行测量，确保测量数据的准确性。

2.建筑物放线：根据工程图纸和方案，按照规定的尺寸和比例进行建筑物的放线。

通过全站仪和测距仪等仪器，将建筑物的位置和尺寸准确地放线到场地上。

3.道路和排水系统放线：根据工程图纸和方案，进行道路和排水系统的放线工作。

通过测量和放线，确定道路的位置、宽度和坡度，确保道路和排水系统的准确性和合理性。

4.设备和设施放线：根据工程要求，对各种设备和设施进行放线。

如电力设备、通信设备、消防设备等。

通过测量和放线，确保设备和设施的准确安装位置。

5.质量检查和调整：在进行测量和放线的过程中，要随时进行质量检查，并根据需要进行调整。

如发现测量数据不准确或放线不符合要求，要及时进行调整和修正。

三、施工安全措施1.安全培训：对所有参与测量放线工作的人员进行安全培训，强调安全意识和安全操作规程，确保施工过程中的安全。

2.使用防护设备：在进行测量放线工作时，要使用各种必要的防护设备，如安全帽、安全鞋、护目镜等。

3.注意施工现场安全：在施工现场设置警示标志，保持施工现场的整洁和安全，防止意外事故的发生。

4.安全监督和指导：负责施工的人员要进行安全监督和指导，确保各项安全措施的有效执行。

测量放线及工程定位专项施工方案
1. 工程概述
本工程旨在实现放线和工程定位的精确测量，为后续施工工作提供准确可靠的
基础数据支持。

通过科学合理的施工方案，保证工程施工顺利进行，确保工程质量。

2. 施工准备
2.1 人员配备
本次施工需要具备一定测量经验和技能的测量工程师及技术人员，确保测量精
确可靠。

2.2 设备准备
准备全站仪、测距仪、放线棚、锤子、插杆、标尺等测量工具，并保证设备准
确性和完好性。

3. 施工方案
3.1 放线测量
1.确定测量起点和终点，采用三角定位法或激光测距法进行放线。

2.放线过程中应注意线路的直线性和平整性，避免受到外界干扰。

3.测量放线后应进行核对，确保放线数据准确无误。

3.2 工程定位
1.根据工程图纸确定测量点位置，采用全站仪进行测量。

2.设置测量基准点，确保测量数据的准确性和一致性。

3.对工程定位数据进行处理和分析，提供给施工人员参考。

4. 施工注意事项
1.施工过程中应注意安全第一，严禁越界作业和疏忽大意。

2.施工人员应遵守规范操作流程，确保数据准确性。

3.如遇到问题应及时与工程负责人或测量工程师沟通，协商解决方案。

5. 施工总结
通过本次测量放线及工程定位专项施工，实现了工程测量的准确性和可靠性，
为后续工程施工提供了关键数据支持。

同时，也提高了施工效率和质量，达到了预期的工程目标。

以上为测量放线及工程定位专项施工方案，希朿能为实际工程施工提供参考和借鉴。

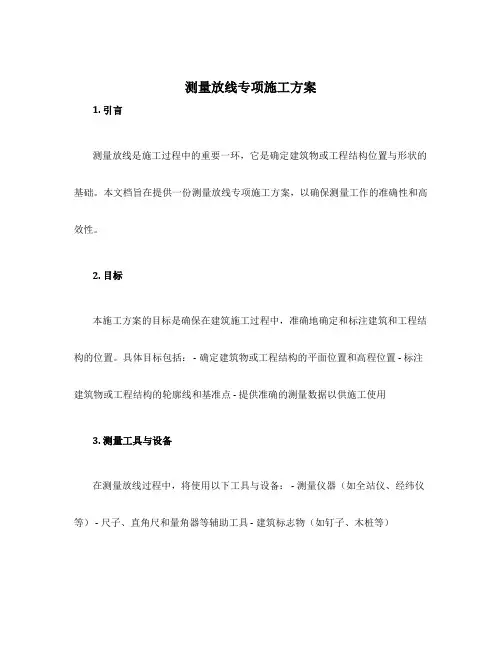

测量放线专项施工方案1. 引言测量放线是施工过程中的重要一环，它是确定建筑物或工程结构位置与形状的基础。

本文档旨在提供一份测量放线专项施工方案，以确保测量工作的准确性和高效性。

2. 目标本施工方案的目标是确保在建筑施工过程中，准确地确定和标注建筑和工程结构的位置。

具体目标包括： - 确定建筑物或工程结构的平面位置和高程位置 - 标注建筑物或工程结构的轮廓线和基准点 - 提供准确的测量数据以供施工使用3. 测量工具与设备在测量放线过程中，将使用以下工具与设备： - 测量仪器（如全站仪、经纬仪等） - 尺子、直角尺和量角器等辅助工具 - 建筑标志物（如钉子、木桩等）4. 测量放线过程本施工方案将按照以下步骤进行测量放线： 1. 准备工作： - 确定施工区域的范围和边界 - 查询相关设计文件，获取建筑或工程结构的平面图纸和高程图纸2.设置基准点：•根据设计要求，在施工区域内选择建筑或工程结构的基准点，并使用建筑标志物进行固定3.进行平面测量：•使用全站仪或经纬仪测量建筑或工程结构的平面位置坐标，并将其记录下来•使用尺子、直角尺和量角器等辅助工具，确定建筑物或工程结构各个主要轮廓线和关键节点的坐标，并将其标注在地面上4.进行高程测量：•使用全站仪或经纬仪测量建筑或工程结构的高程位置，并将其记录下来•使用尺子等辅助工具，在建筑物或工程结构各个关键节点上标注高程值5.数据处理与校正：•将测量得到的数据进行处理，计算出建筑物或工程结构各个位置的坐标和高程值•对测量数据进行精度校正，确保其准确性和可靠性6.数据输出：•将测量数据整理成报告形式，包括建筑物或工程结构的平面图和高程图•将报告提交给相关方进行审核和使用5. 健康与安全考虑在进行测量放线施工时，需要注意以下健康与安全事项： - 使用测量仪器时，要遵循相关操作规程，确保自身安全 - 在施工现场设置明显的安全警示标志，防止他人误入施工区域 - 使用劳动防护用品，如安全帽、手套等，确保工作人员的人身安全 - 定期检查测量仪器和工具的使用状况，确保其正常工作并进行维护6. 结束语本文档提供了一份测量放线专项施工方案，以确保施工过程中测量工作的准确性和高效性。

测量放线专项施工方案一、前言测量放线是建筑工程的第一步，也是施工计划的重要组成部分。

测量放线不仅关乎工程难度和质量，更关系到施工周期和安全。

因此，在进行测量放线工作时必须制定详细的施工方案。

本文将介绍测量放线专项施工方案的制定过程及具体步骤。

二、施工方案制定施工方案的制定是测量放线操作过程中非常关键的一步，需要考虑到以下几个方面：1. 施工环境在制定施工方案时必须考虑施工环境，如：现场地形、地貌、地质条件等信息。

同时，还需要考虑施工所需设备、材料和人力资源等。

只有全面考虑到环境因素，才能规避风险、保证测量放线的准确性和施工的安全性。

2. 测量仪器的选择测量放线的准确性需要依赖于测量仪器的精度和可靠性。

因此，在选择测量仪器时需要考虑工程难度、精度要求、测量范围、测量方式等因素。

同时，还要对测量仪器进行维护和校准，确保测量结果符合实际情况。

3. 测量放线流程测量放线的流程包括：施工准备、测量仪器调试、现场放线检查、测量数据处理等。

在整个流程中，需要确保每一个步骤的准确性和可行性。

并且在流程中需要确保操作规范性，杜绝误差。

流程中还需要设置安全预警和措施，保证施工的安全。

4. 现场监控测量放线过程中需要利用现代化的技术手段进行现场监控。

如：监控设备、互联网通信、无人机等。

通过现场监控手段，可以对现场情况进行实时监测和控制。

并且在测量中出现问题时，可以采取相应的应急措施。

三、测量放线步骤在施工方案制定完成后，我们需要依照方案的步骤执行现场操作。

下面列出了标准的测量放线步骤：1. 现场踏勘在进行具体放线之前，需要先到现场进行踏勘。

踏勘的目的是为了了解具体的地理环境和地质条件，了解现场的状况和限制。

2. 标志点设定在现场勘察后，需要在具体的建筑标志点上标记。

标记点既包括临时标记，也包括永久标记。

设置标志点可以确保测量放线的准确性和可靠性。

3. 测量工具校准在设置标志点之后，需要对测量工具进行校准操作。

测量工具包括放线角度的测定仪、放线距离测量仪等。

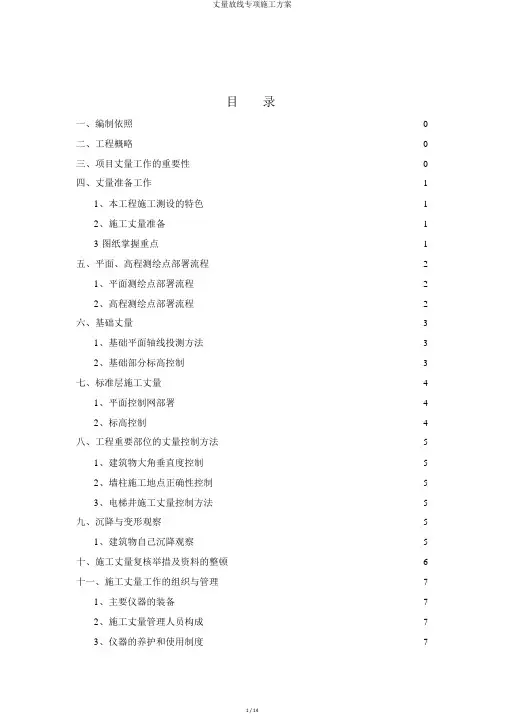

目录一、编制依照 0二、工程概略 0三、项目丈量工作的重要性 0四、丈量准备工作 (1)1、本工程施工测设的特色 (1)2、施工丈量准备 (1)3 图纸掌握重点 (1)五、平面、高程测绘点部署流程 (2)1、平面测绘点部署流程 (2)2、高程测绘点部署流程 (2)六、基础丈量 (3)1、基础平面轴线投测方法 (3)2、基础部分标高控制 (3)七、标准层施工丈量 (4)1、平面控制网部署 (4)2、标高控制 (4)八、工程重要部位的丈量控制方法 (5)1、建筑物大角垂直度控制 (5)2、墙柱施工地点正确性控制 (5)3、电梯井施工丈量控制方法 (5)九、沉降与变形观察 (5)1、建筑物自己沉降观察 (5)十、施工丈量复核举措及资料的整顿 (6)十一、施工丈量工作的组织与管理 (7)1、主要仪器的装备 (7)2、施工丈量管理人员构成 (7)3、仪器的养护和使用制度 (7)4、施工丈量管理制度 (8)十二、附图 (9)一、编制依照1、长沙市规划局放线办和建设方供给的坐标控制点和水平控制点;2、长沙天实梅溪湖项目设计施工图；3、长沙天实梅溪湖项目工程丈量规范GB50026和其余现行质量查收规范。

4、工程施工组织设计4、长沙天实梅溪湖工程定位图5、《工程丈量规范》（ GB50026-2007）6、《建筑施工丈量手册》7、我企业企业《质量手册》和《程序言件》。

二、工程概略工程名称：长沙天实梅溪湖项目建设地址：长沙市湘江新区梅溪湖片区G-04 地块建设单位：长沙天实房地产开发有限企业勘探单位：湖南省勘察设计院设计单位：湖南省建筑设计院监理单位：湖南省华誉建设工程管理有限责任企业施工单位：中天建设企业有限企业长沙天实梅溪湖项目位于长沙市岳麓区湘江新区梅溪湖路以南。

地下室总建筑面积27293.6 ㎡， 1#住所楼总建筑面积30140.37 ㎡， 2#住所楼总建筑面积30138.54 ㎡。

办公室地下两层，地上13 层，建筑高度 54.4m。

测量放线及工程定位专项施工方案一、前期准备工作1.对项目进行全面了解，包括设计图纸、工程要求、施工工艺等，并与设计人员、工程管理人员进行充分沟通。

2.审查测量仪器设备的完好性和准确性，必要时进行校准和检测。

二、施工准备1.根据设计图纸确定测量放线和工程定位的起点和基准点，制定相应的测量方案。

2.安排专业的测量人员进行放线和定位的工作，确保其具备相关的技能和经验。

三、测量放线1.根据设计图纸确定需要放线的位置和要求，并将其标注在现场。

2.使用适当的测量仪器，如全站仪、经纬仪等进行测量放线。

3.进行放线时要确保准确性和精度，尽量避免误差的产生。

四、工程定位1.根据放线的结果和要求，进行工程定位。

2.使用测量仪器进行测量，并将结果与设计要求进行比较和检查。

3.根据测量的结果进行调整和纠正，确保工程定位的准确性和精度。

五、质量控制1.在测量放线和工程定位过程中，要进行质量控制，包括定期进行检查和校对，及时发现和解决问题。

2.对测量放线和工程定位的结果进行记录和保存，以备后续检查和评审。

六、安全措施1.在进行测量放线和工程定位时，要遵守相关的安全规定和操作规程，确保工作人员的安全。

2.使用测量仪器时要注意电气安全和防护措施，确保设备和人员的安全。

七、应急处理1.在进行测量放线和工程定位时，如出现异常情况或问题，要及时报告并采取相应的应急措施。

2.如需调整测量放线和工程定位的结果，要及时进行调整和纠正，并将结果进行记录和报告。

以上是一个针对测量放线及工程定位专项施工方案的示例，具体方案要根据不同的项目情况和要求进行制定。

在实施方案时，要注重质量控制和安全措施，确保施工的准确性和安全性。

测量放线施工方案1. 简介在建筑、道路和桥梁等工程建设中，测量放线方案是非常关键的一个环节。

它直接影响到整个施工的顺利进行，如不准确的放线会导致建筑物错位、道路弯曲不顺、桥梁跨度过小等问题，给工程质量带来严重的影响。

因此，在进行测量放线施工前，需要仔细制定测量放线方案，并严格按照方案实施，以确保施工的准确性和质量。

本文将从以下几个方面详细介绍如何制定测量放线施工方案，包括测量放线前的准备、测量放线原理、测量放线工具和测量方法。

2. 测量放线前的准备在进行测量放线施工前，需要进行充分的准备工作。

具体可以包括以下几个方面：•开展前期调研：了解工程地形、地貌、土地利用情况、可能存在的风险和危险物等。

同时需要确定测量放线起点和终点，确定基准点。

•制定测量放线方案：根据实际工程情况，结合所掌握的相关信息，制定测量放线方案。

•确定测量放线工具和仪器：选择适合测量放线的工具和仪器，如经纬仪、全站仪、二等水准仪等。

•确定测量放线标志点：根据实际情况，确定测量放线的标志点，如前面提到的基准点等。

3. 测量放线原理测量放线原理是本方案设计的理论基础，也是制定测量放线方案的关键环节。

在进行测量放线施工前，需要了解以下几个基本概念：•唯一性：每个点必须唯一。

这个要求是由工程实际需要和工程数学公式所要求共同决定的。

•独立性：每个角的测量必须与运算无关。

•数量积时的序：在进行角度的量测时，连线要按照一定的方向和顺序。

这个顺序是由初、末点先后和朝向而定的。

•角度的标度要采用分度，以小数度或0.1度作为单位，用透明银纸弥补视线位置限制；•角度的闭合差不能超过控制网络精度的规定值。

根据以上原理，制定测量放线方案，并在测量时严格遵守。

另外，在进行测量放线前，需要对仪器进行校准，确保仪器的精度符合测量要求。

4. 测量放线工具在进行测量放线施工时，需要使用到以下工具：•全站仪：全站仪是一种高精度测量仪器，可同时测量水平角和垂直角度，并测量距离、高差等参数，非常适合长距离和大跨度的测量。

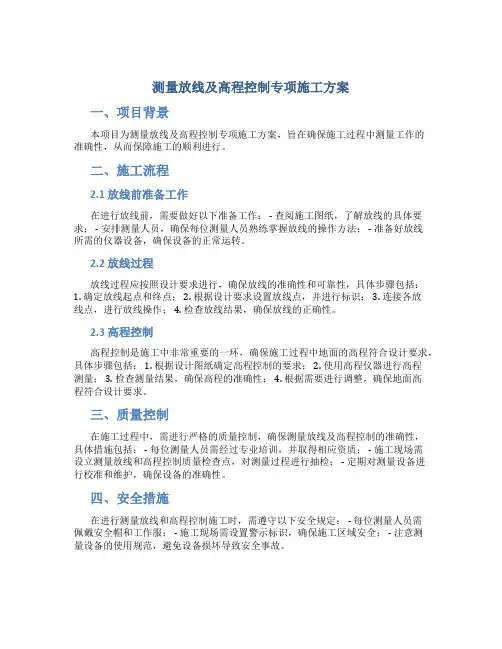

测量放线及高程控制专项施工方案一、项目背景本项目为测量放线及高程控制专项施工方案，旨在确保施工过程中测量工作的准确性，从而保障施工的顺利进行。

二、施工流程2.1 放线前准备工作在进行放线前，需要做好以下准备工作： - 查阅施工图纸，了解放线的具体要求； - 安排测量人员，确保每位测量人员熟练掌握放线的操作方法； - 准备好放线所需的仪器设备，确保设备的正常运转。

2.2 放线过程放线过程应按照设计要求进行，确保放线的准确性和可靠性，具体步骤包括：1. 确定放线起点和终点； 2. 根据设计要求设置放线点，并进行标识； 3. 连接各放线点，进行放线操作； 4. 检查放线结果，确保放线的正确性。

2.3 高程控制高程控制是施工中非常重要的一环，确保施工过程中地面的高程符合设计要求，具体步骤包括： 1. 根据设计图纸确定高程控制的要求； 2. 使用高程仪器进行高程测量； 3. 检查测量结果，确保高程的准确性； 4. 根据需要进行调整，确保地面高程符合设计要求。

三、质量控制在施工过程中，需进行严格的质量控制，确保测量放线及高程控制的准确性，具体措施包括： - 每位测量人员需经过专业培训，并取得相应资质； - 施工现场需设立测量放线和高程控制质量检查点，对测量过程进行抽检； - 定期对测量设备进行校准和维护，确保设备的准确性。

四、安全措施在进行测量放线和高程控制施工时，需遵守以下安全规定： - 每位测量人员需佩戴安全帽和工作服； - 施工现场需设置警示标识，确保施工区域安全； - 注意测量设备的使用规范，避免设备损坏导致安全事故。

五、总结通过本次测量放线及高程控制专项施工方案的实施，可以有效保障施工的正常进行，提高施工质量，确保施工的顺利完成。

希望所有工作人员能够严格按照方案要求执行，确保施工的顺利进行。

测量放线专项施工方案一、测量概述1.1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0.000m以上结构采用建筑物控法进行轴线竖向投测，从建筑外墙竖向传递高程，引测楼做好1m控制线。

具体的测控重点和方法见下表。

测量工程重点和方法1.2工作难点及应对措施1.2.1槽上可用场地相对较小，控制桩位保护要求高应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。

并指定专人巡查维护，定期进行复测与修正，确保工程控制系统的准确性。

1.2.2场区面积大，平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点，测设二级场区控制网。

控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准仪进行闭合。

整场区采用两级控制，形成完整统一的测控体系，以保证测量精度要求。

1.2.3建筑物高度高，轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于3点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合，无误后，按先整体后局部对轴线及细部轴线进行施测。

±0.000m以下使用钢尺传递高程。

±0.000m以上在首层外墙四周用水准仪抄出建筑1m线，每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。

1.2.4轴系之间的转换复杂应对措施：本工程轴线系统，是由楼座和地下车库两套轴线网组成，轴线网相互转换、衔接，要求测量人员必须仔细审图，科学解算，以做到万无一失。

1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法，必须结合本工程的实际情况，进行合理比对、实际论证，确保方法的科学性、针对性、及现场可行性。

测量放线施工方案与技术措施放线施工方案和技术措施是在工程施工过程中进行测量和布置的重要工作。

为了确保工程质量和进度，以下是一个针对测量放线施工方案和技术措施的详细介绍。

一、放线施工方案：1.确定测量控制点：根据设计图纸和施工方案，确定需要测量的控制点，并在地面上进行标定。

2.编制放线表格：将需要进行放线的控制点，按照一定的顺序编制放线表格，明确每个点的坐标和放线要求。

3.放线仪器选择：根据放线的具体要求，选择适当的放线仪器，如全站仪、自动水平仪等。

4.放线过程：按照放线表格的要求，使用放线仪器进行测量和放线。

在放线过程中，可以采用配线桩、线杆等标志物来辅助放线。

5.放线记录：在放线过程中，要及时准确地记录每个点的放线坐标和放线结果。

并将放线的数据与设计图纸进行核对。

6.放线结果检查：放线工作完成后，要进行放线结果的检查和核对。

确保放线的准确性和可靠性。

7.放线报告编制：根据放线结果，编制放线报告，并将报告提交给相关部门或单位进行审批和备案。

二、技术措施：1.仪器校准：在进行放线前，要对使用的放线仪器进行校准。

保证仪器的准确性和稳定性。

2.放线精度要求：根据工程的具体要求，确定放线的精度要求。

并采取相应的技术措施来保证放线的精度。

3.地形复杂区域的处理：对于地形复杂的区域，如山区和河流交叉区域，要针对具体情况采取不同的放线技术措施。

如采用无线局域网和GPS 技术进行放线。

4.放线过程中的防护措施：在放线过程中，要注意保护放线仪器，避免受到外部的干扰和损坏。

同时要保护测量控制点，防止被误移或破坏。

5.数据处理和分析：在放线完毕后，要对放线数据进行处理和分析。

检查放线的准确性，并根据需要对放线结果进行调整和修正。

6.安全措施：在进行放线施工时，要注意安全事项。

遵守相关的安全规章制度，确保人员的安全和仪器的安全。

7.合理安排放线顺序：根据工程的进度和施工要求，合理安排放线的顺序。

避免放线的顺序和施工的顺序产生冲突。

测量放线专项施工方案
一、背景
测量放线作为土木工程中的关键环节，对工程质量有着直接的影响。

本文旨在提出合理可行的测量放线专项施工方案，以确保工程测量放线工作的准确性和顺利进行。

二、施工前准备
1. 人员配备
合理安排测量放线人员，确保人员素质高、经验丰富，具备相关资质证书。

2. 测量设备
检查测量仪器的准确性和完整性，确保测量设备的正常使用。

3. 工作计划
制定详细的工作计划，包括工作流程、时间安排等，确保施工过程有序进行。

三、施工过程
1. 实地勘测
在施工现场进行实地勘测，确定测量放线的起点和终点，保证测量的准确性。

2. 放线测量
根据设计要求进行放线测量，采用适当的方法和技术，确保放线的准确性和稳定性。

3. 数据处理
对测量数据进行及时、准确的处理，生成符合要求的测量报告，为后续工作提供参考依据。

四、质量控制
1. 质量检查
定期对测量放线工作进行质量检查，及时发现并纠正问题，确保工程质量。

2. 完工验收
在施工结束后进行完工验收，确保测量放线工作符合设计要求和施工标准。

五、安全保障
1. 安全意识
加强安全教育培训，提高工作人员的安全意识，确保施工过程安全顺利进行。

2. 环境保护
注意保护施工环境，合理利用资源，减少对环境的影响。

六、总结
本文提出了一套测量放线专项施工方案，主要包括施工前准备、施工过程、质量控制、安全保障等方面内容。

通过严格执行该方案，可有效保障测量放线工作的准确性和顺利进行，提高工程质量，确保工程顺利完成。

测量放线专项施工方案一、测量概述1.1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测,使用全站仪进行高程传递并建立高程控制点,±0.000m以上结构采用建筑物内控法进行轴线竖向投测,从建筑外墙竖向传递高程,引测楼内做好1m控制线;具体的测控重点和方法见下表;测量工程重点和方法1.2工作难点及应对措施1.2.1槽上可用场地相对较小,控制桩位保护要求高应对措施：根据甲方提供的控制点,测设场地平面控制网,控制桩尽可能避开堆料区及机械运输路线,控制桩用脚手管搭设防护并用红白漆做好标识;并指定专人巡查维护,定期进行复测与修正,确保工程控制系统的准确性;1.2.2场区面积大,平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点,测设二级场区控制网;控制桩坐标使用计算机解算,平面控制网和高程控制点使用全站仪和水准仪进行闭合;整场区采用两级控制,形成完整统一的测控体系,以保证测量精度要求;1.2.3建筑物高度高,轴线及标高竖向传递精度控制难度大应对措施：轴线传递使用激光铅直仪向上每三层进行一次投测,投测点不少于3点,并固定光靶,使用经纬仪逐次将投测上来的点进行闭合,无误后,按先整体后局部对轴线及细部轴线进行施测;±0.000m以下使用钢尺传递高程;±0.000m以上在首层外墙四周用水准仪抄出建筑1m线,每层每段使用钢尺配合弹簧拉力器以98N的标准拉力,沿外墙大角垂直向上传递三个标高点闭合差≤3mm取平均值,以此为依据在作业面采用水准仪抄测标高控制线;1.2.4轴系之间的转换复杂应对措施：本工程轴线系统,是由楼座和地下车库两套轴线网组成,轴线网相互转换、衔接,要求测量人员必须仔细审图,科学解算,以做到万无一失;1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法,必须结合本工程的实际情况,进行合理比对、实际论证,确保方法的科学性、针对性、及现场可行性;1.3准备工作作为工程施工的基准—测量工作的准确度将影响工程的施工质量,测量工作将作为本工程结构施工的首要工作进行控制;施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的审核,测量定位依据点的交接与校核,测量仪器的检定与校核,测量方案的编制与数据准备,施工场地测量等内容;考虑本工程的重要性,对专业测量技术人员要精挑细选,反复审核,要求必须具备扎实的理论基础,丰富的实操技术,同时配备先进的测量仪器,采用科学的测量方法,并辅助以计算机进行计算、绘图,保证测量工作高精度、高效率的完成;1.3.1现场勘察到现场了解工程位置,核实测量基准点是否稳固,通视条件如何,勘察场区情况及周边情况,作好勘察记录;工程开工前进行工程现场标高测量,并将所得到的资料按业主要求制成图纸,上报业主方进行审查;1.3.2测量人员组织本工程测量任务由技术组、测量组和验线组三部分负责实施;技术组负责测量方案编制、编制作业指导书、测量内业资料管理工作；测量组负责平面控制网及高程控制网的测设与校核,施工期间的竖向投测控制线、楼层放线、水平控制线等日常测量工作；验线组负责各项测量放线的检查验收工作;1.3.3测量设备调配为满足施工精度及进度的要求,配备符合本工程测量精度的测量器具;施工用测量仪器严格按照相关标准要求进行检定,并建立测量设备台帐：经纬仪、水准仪、垂准仪及50m钢尺等强检类计量设备需经具有国家规定资质的检定单位进行检定；对于盒尺、水平尺等非强检类计量设备按照国家标准及本企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪每三个月进行一次自检,确保测量仪器的精度;测量设备调配表1.3.4图纸校核及定位依据校测1总平面图的校核,内容包括：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计设计高程等校核;2建筑施工图纸的校核,内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸;3结构施工图纸的校核,内容包括：柱及梁等结构的尺寸校核；结构图与建筑图、设备图是否对应;4校测甲方提供的精密导线点的距离、夹角及坐标,校测水准点的高差;1.3.5制定测量方案开工前制定针对性强的测量方案,经技术负责人程师签认后,报监理审批；工程施工过程中,严格按照测量方案进行工程定位、规划验线、基槽验线、楼层放线等工作;1.3.6测量步骤测量步骤流程图1.4控制网布设由于本工程占地面积较广,施工场区面积较大,结合现场情况,本工程控制网分两级测设,以此保证工程施工精度;控制网的作用主要是满足施工放样精度,并且将设计的建筑物转移到平面上,还可以作为竣工检查验收建筑物位置和编测竣工总平面图的控制依据;1.4.1场区控制网的建立进场后,根据业主提供的测绘院基准点,实地踏勘点位,对已经损坏的点位作出标记说明,复核测量点位之间的边长距离和夹角、高差,计算点位误差;如点位误差较大,需进一步与业主核对并确认,并以复测合格的测量点做为场区控制的基准,采用全站仪布设附和导线形式建立场区控制网;1平面控制网布设原则及要求1平面控制应先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则,以避免放样误差的积累;2控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行;3控制点应选在通视条件良好、安全、易保护的地方;4应布设在建筑物的压力传播范围以外;2场区控制基准点的布置1本工程采用两级布网;首级控制采用口字形布设,点位布置,便于建筑方格网测量和施工定线需要来考虑,布设在基坑周围、次要通道或空隙处;2方格网的密度：每个方格的大小,要根据建筑物的实际情况而决定;方格的边长一般在100～200m为宜,若边长大于300m以上,中间加以补点;4考虑方格点的标桩能长期保存,方格点不要落在开挖的基础上、埋设管线的范围内;一般选择在建筑物附近空隙区,这样能长期保存;5根据本工程的特点,保证控制点相互通视,拟在场区周边布设4个平面基准点,作为场区的二级控制;3场区控制网测设1根据业主提供的基准点,我方进行对基准点坐标及高程进行校核,发现误差超出规范要求,请业主予以提供新的基准点数据,如校核无误后,则进行场区控制网的施测,完成后对控制网进行导线、高程平差完成后,编制测量成果报告,上报业主及监理批复,监理验收合格后作为工程测量控制依据;合格后将控制点进行保护并做好标识;2控制网的精度应满足二级平面控制网测角中误差±12" ,边长相对中误差1/15000的技术指标;3高程控制网按国家四等水准测量的精度要求进行引测,闭合差要求≤±全中误差±10mm,高程控制网借用平面控制网的桩点进行布设;4场区控制网测设流程场区控制网测设流程4建筑物控制网精度指标控制网的精度保证的关键是其桩点的长久稳定性的保持,因此其埋设要按照国家二级变形监测基准点位的要求进行;对于施工控制网,其控制点位不可避免的会存在位移现象,因此在使用期间要适时的对其进行校测,平差后解算出每个点位数据修正值;校核工作在地下结构每层放线之前进行一次,地上结构每月进行一次;5建筑物标高控制网测设施工过程中的二级高程控制网按国家三等水准测量的技术指标和精度要求使用水准仪采用附合水准测法进行引测,相邻基准点高差中误差要求小于±1.0mm;由已知高程点的高程依次引测到现场临时高程控制点上,然后再闭合到另一已知高程点;二级高程控制桩点按规范用木桩进行布设;建筑物高程控制点的建立,联测场区高程基准点,选用水准仪按三等水准测量精度,进行测设,测设建筑物高程控制网;为保证高程控制网的精度,在基础施工阶段每30天进行一次复测,结构施工期间每60天对现场水准基点进行一次复测,复测结果要及时反馈相关部门,出现偏差及时进行调整;6建筑物标高控制精度指标水准测量技术要求注：L 为往返测段附合水准路线长度km水准观测主要技术指标1.4.2桩点的埋设及测量标识1控制网的桩点采用预制钢筋混凝土桩,自然地坪以下500mm 做300mm 厚钢筋混凝土底板,以保证桩点稳定;桩顶部埋入200mm ×200mm 不锈钢板,钢板中心制作十字线,作为对中标记;2所有控制桩、水准点周围使用脚手管搭设1.5m ×1.5m 防护栏杆,并悬挂标识牌,标识牌上要注明桩点的类型和编号;3对于所弹的墨线也要进行标识,线迹清晰准确,线宽小于1 mm,轴线标明轴线号,水平线标明标高,同一条线上相邻两标识的距离不大于10m;4对于不便埋桩处,将桩点投测到临近围墙及永久建筑物上; 1.5结构及装修施工测量结构平面控制地下部分采用外控法,用经纬仪视准线法直接对各轴线进行放样,地上部分结合本工程实际特点,采用内控法,轴线控制点分阶段向上传递,在中途设立转换层;标高控制点地下部分采用悬吊钢尺法将高程引测到施工部位,地上部分高程的传递采用悬吊钢尺法和全站仪标高竖向传递法;每层高程传递的点位不少于4个;由于钢尺长度只有50m,同时为了减小风力、温度、大气压等自然因素的影响,对此工程的建筑在中途设立高程基准点,进行接力传递;1.5.1±0.000以下施工测量1平面控制测量1轴线控制桩的校测在建筑物基础施工过程中,对轴线控制桩每月复测一次,以防桩位位移,影响到正常施工及工程施测的精度要求;校测仪器采用测角精度为 2″,测距精度为：±2mm+2ppm.D的电子全站仪;2基础放线工程定位、定高后,根据建筑平面控制网向混凝土底板垫层上投测建筑物外轮廓轴线;将全站仪架设在基坑边上的轴线控制桩上,经对中、整平后、后视同一方向桩或轴线标志点,以方向线交会法将所需的轴线投测到施工的平面层施工段上,在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形,以此作角度、距离的校核;当垫层混凝土施工完后,在各大角控制桩点上安置仪器,后视对面同轴桩点,将这些点精确抄测至槽底面上,并精确测定各主轴线,检查各主轴线间距,根据所测的轴线特别注意校核图纸尺寸不能算错与轴线的关系;根据投测的主轴线在垫层上放出保护墙的控制线;3底板放线基底防水及其保护层施工完成后,进行基础放线;由平面控制网投测控制线,由控制线放出底板外边线及各轴线,检查各主轴线间距,合格后再放出细部线;4地下墙体及顶板放线底板施工完毕后在底板上精确投测出主轴线的位置,并严格检查主轴线的投测尺寸,主轴线放线完毕后,根据主轴线的位置放出墙体控制线、门窗洞口细部尺寸线、柱子尺寸线以及距墙皮200mm 墙体模板控制线,地下墙体施工完毕后在墙体上弹出1m 标高线,并用红油漆标注,弹出顶板支模300mm 控制线来控制顶板支模;2高程控制测量1高程控制点的联测在向基坑内引测高程时,首先联测高程控制网点;经联测确认无误后,方可向基坑内引测所需的高程;2标高基准点的引测悬吊钢尺法：以现场高程控制点为依据,采用水准仪以中丝读数法往基坑测设附合水准路线,将高程引测到基坑施工面上;标高基准点用红油漆标注在基坑侧面上,并标明数据;基底标高抄测示意图其中钢尺下段悬挂10kg重锤,以保证钢尺的垂直度;现场作业时,每次用钢尺与水准尺联合测量法传递标高时,改变钢尺悬挂位置,进行重复测量,以便校核;计算时对钢尺进行尺长及温度改正,公式如下：钢尺实际长度＝钢尺名义长度＋尺长改正数＋а×现场温度－钢尺检测时温度,а：代表钢尺膨胀系数,取а＝0.000012m/℃；钢尺检定时温度为20℃;3施工标高点测抄测地下结构施工阶段,施工标高点的测设是以引测到基坑的标高基准点为依据,水平控制线由底板标高控制网向上引测,采用水准仪以中丝读数法进行;测量的过程中采用附合水准路线进行测量,以消除或减小仪器及其他误差对施工的影响;施工标高点测设在槽边四周,并用红油漆作好标记,作为槽内标高基准,以此来控制垫层及防水保护层厚度;4人工清理基槽余土前,在槽壁距槽底设计标高500mm处钉小木橛,以此作为基槽清理的标高控制依据;5垫层施工前,依据原控制点以及槽上的基准点向槽内引测标高控制桩,作为垫层标高控制的依据;6防水保护层施工前在防水层上每4m×4m制作标高控制灰饼,作为防水保护层标高控制的依据;7基础底板钢筋绑扎过程中,将标高控制点投测到柱子钢筋上,作为钢筋绑扎、模板支设、混凝土浇筑的依据;1.5.2±0.000以上施工测量1地上结构平面控制：地上结构施工采用内控法,内控网布置在首层楼板上,楼板施工时预埋钢板,首层楼板施工后将控制点投测到钢板上,并进行多边形闭合复测,调整点位误差,打上阳冲眼十字中心点标示,为了保证每个楼层放线的精度,每个流水段布置内控点位应不少于为3个;1轴线竖向传递首层以上结构放线,由首层内控网向上引测;各层楼板在控制点铅垂相对处预留150×150mm洞口包括顶板模板,精度为1/200000的激光铅直仪向上投测,进行轴线竖向传递,根据此控制点放出各轴线及细部线;2平面内控点的布设内控点的布设及选型必须结合建筑物的平面几何形状,组成相应图形,为保证轴线投测点的精度,内控点要形成闭合几何图形,以提高边角关系,根据施工组织设计中施工流水段的划分进行,每一流水段布设3个点,并相互之间衔接,组成闭合图形,作为该流水段的测量内控点;3内控点埋件的埋设内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固;以后在各层施工浇筑混凝土顶板时,在垂直对应控制点位置上预留出150mm150mm的孔洞,以便轴线向上投测;4内控点测量与埋设待首层底板施工完成,利用全站仪将轴线投测至板面上,完成测量内控点的布设工作;由外部控制向建筑物内部转移时,其投点误差,一级不超过2mm；二级不应超过3mm;5平面控制点的竖向传递先将铅直仪架设在对中架上,调整脚螺旋使气泡居中,并实施强制对中；然后接通电源使激光器发光,转动天顶准直仪使激光束垂直,清晰地发散至楼面预留孔上的光靶上,通过操作人员用对讲机通话联系,点取圆心点即为控制点的垂影点,各垂影点的连线即组成该楼面的轴线控制网;为消除同心圆误差,同方向旋转激光准直器0°、90°、180°、270°,激光点在投影面上留下圆形旋转轨迹,移动接收靶使其中心与旋转轨迹圆心同心,通过接收靶上的刻划线使全圆等分并取其中点作为控制点的垂影点;6竖向传递的允许误差2高程竖向传递1标高基准点建立首先从场区水准控制点将场区高程引测到建筑物首层位置,检查校核合格后作为起始标高点,用红油漆标明高程数据;为保证高程的准确,在F1层、F9层建立标高基准点；在施工过程中,每层都设立4个高程控制点;2标高的竖向传递标高传递采用钢尺丈量法,每次至少传递三个点,并相互校对;依据首层标高控制点,用检定合格的钢尺沿结构向上直接丈量,钢尺量距应使用标准拉力;每次测量均应从基准点重新丈量,不得使用下一层的标高点,传递上来以后,应和下一层标高点进行比对;采用丈量法,测量时钢尺必须串尺丈量,每段应串尺3次,取平均数作为该尺段的实际距离;3竖向传递的允许误差标高竖向传递允许误差数值3住宅楼结构施工测量1内控点布设根据测绘院提供的水准点,使用电子水准仪,采用附合水准测法引测底板、首层标高控制网;每个施工段做三个标高控制点;各点相互衔接,组成闭合图形;2内控点传递采用激光铅直仪天顶投影法向上传递,为减小误差,采用分阶段传递的方法进行;3轴线放样经纬仪方向线法：将经纬仪架设在内控点上,经对中、整平后、后视同一方向桩或轴线标志点,以方向线交会法将所需的轴线投测到施工的平面层施工段上、在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图形,以此作角度、距离的校核;4标高点引测工程引测采用钢尺丈量法为保证钢尺丈量法高程传递准确,结构施工各个楼层的标高控制点以首层的标高控制点位依据,对应接力段使用相应高程接力控制点进行测量,必须保证所有接力点标高控制点从首层标高控制点引测;5施工标高点的测设施工标高点的测设是楼层标高基准点的依据,采用水准仪以中丝读数法进行;测量的过程中采用附合水准路线进行测量,以消除或减小仪器及其他误差对施工的影响;施工标高点测设在柱上,并用红油漆作好标记;1.5.3装修施工放线1装修工程施工前,应对已完成的结构进行全面的测量,并将数据提交装修放样人员,以便依据设计和结构现状进行放样工作;2装修施工的放线应依据结构控制线施测,对外墙、楼地面、内墙面、吊顶、屋面测量基线应按设计图纸进行必要的分格调整;3外墙装饰设计有分格时,应按高于1/5000的精度测定分格线,并在建筑物外墙转角处吊铅垂钢丝,以便控制墙面垂直度、平整度及板块出墙位置,铅垂钢丝用经纬仪校测,竖向传递中误差小于1mm；室内墙面应按1/3000的精度控制测距中误差;4地面十字直角定位线及分格线量距精度应高于1/5000,测设直角中误差应小于20"；在结构四周墙面或柱面上应弹出建筑完成面+1000mm水平线,作为地面和天花吊顶等装饰施工的控制线;1.5.4验线工作每次放线后,严格做好自检互检工作,并对检测值做书面记录,由劳务分包技术人员验线合格后将施工测量记录连同测量放线报验单报总包验线,总包验线合格后报监理验线,监理签字认可后方可进行下道工序;1.6重点部位测量控制1.6.1立模时的控制测量1中心线平面控制借线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上,并弹好墙柱外皮借+500mm线,并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线,控制模板平面位置及高度;2立模时垂直度检测模板支立好后,利用吊线坠法校核模板的垂直度,并通过检查线坠与轴线间距离,来校核模板的位置;1.6.2建筑物大角铅直度的控制首层墙体施工完毕后,分别在大角两侧30cm 处的外墙上,各弹出一条竖直线,并涂上两个红色三角标记,作为上层墙体支模板的控制线,上一层支墙体模板时,以此30cm 线校准模板边缘位置,以保证墙角与下一层墙角在同一铅直线上,如此层层传递,从而保证建筑物大角的铅直度;垂直度控制在2‰以内;1.6.3墙、柱施工精度测量控制方法为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入,放线时首先根据轴线放测出墙、柱位置,弹出墙柱边线,然后放测出墙柱30cm的控制线,并和轴线一样标记红三角,每个房间内每条轴线红三角的个数不少于两个;在该层墙、柱施工完后要及时将控制线投测到墙、柱面上,以便用于检查钢筋和墙体偏差情况,以及满足装饰施工测量的需要;1.6.4电梯井施工测量控制方法在电梯井底以控制轴线为准弹测出井筒30cm控制线和电梯井中心线,并用红三角标识;在后续的施工中,每层都要根据控制轴线放出电梯井中心线,并投测到侧面上用红三角标识;1在结构施工中,从电梯井底层开始,以建筑物结构控制线为准,及时测量每层电梯井的净空尺寸,并绘出平面图;2检查电梯井中心竖向偏差并绘制电梯井两个方向的纵剖面图,并向电梯分包提供最新净空尺寸;3测设电梯井轨道中心位置,并用钢丝固定,各条铅垂线固定后,应分别丈量铅垂线的间距离,两铅垂线相互全高偏差应小于1mm,铅垂线的精度应高于0.7mm/5m;1.6.5测量工作允许误差1.7测量技术资料编制、管理1.7.1资料执行规范本工程的测量资料编制,必须执行国家建筑工程资料管理规程及相关地方的规范;1.6.2资料汇编要求测量技术资料应进行科学规范化管理,所有测量资料必须做到：表格规范、格式正确、记录准确、书写完整、字迹清楚、汇编齐全、分类有序,必须符合国家及相关部门对建筑施工资料编制的管理规定;1.8测量质量控制1.8.1质量过程控制1测量负责人要按照施工进度和测量方案要求,安排现场测量放线工作;做好测量放线记录,完成后经测量管理技术员进行验线,自检合格后请监理进行验收;做作好施工测量日志;2现场使用的测量仪器设备应根据测量仪器使用管理办法的规定进行检校维护、保养并作好记录,发现问题后立即将仪器设备送检;测量仪器设置专人进行管理,以保证仪器均在检定周期内检定;3本工程的测量放线工作必须符合工程测量规范的精度要求;4测量放线作业过程中,要严格执行“三检制”自检：作业人员在每次测量放线完成后立即进行自检,自检中发现不合格项立即进行改正,直到全部合格,并填好自检记录;。

专项施工方案--测量放线专项施工方案测量放线一、工程概述本次施工项目为具体工程名称，位于工程地点。

该工程涵盖了工程主要内容和范围，总建筑面积为具体面积平方米。

为了确保工程施工的准确性和质量，特制定本测量放线专项施工方案。

二、编制依据1、工程施工图纸及相关设计文件。

2、《工程测量规范》（GB 50026-2020）。

3、国家及地方现行的有关施工测量的规范、规程和标准。

三、施工准备1、人员准备成立专门的测量小组，由具备丰富测量经验的技术人员担任组长，配备足够数量的熟练测量工人。

2、仪器准备根据工程规模和精度要求，配备先进的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器经过检定且在有效期内。

3、技术准备认真熟悉施工图纸，了解设计意图，掌握工程各部位的尺寸和坐标关系。

对测量人员进行技术交底，明确测量任务和要求。

四、测量放线流程1、控制点的布设根据业主提供的控制点，结合施工现场的实际情况，在工程周边稳定、可靠的位置布设施工控制点，并做好标记和保护。

2、建筑物定位利用全站仪，依据控制点和建筑物的坐标，进行建筑物的定位测量，确定建筑物的主要轴线交点。

3、基础施工测量在基础施工阶段，进行基槽开挖线、垫层边线、基础边线等的测量放线工作。

通过水准仪控制基础的标高。

4、主体结构施工测量在主体结构施工中，使用激光铅垂仪将控制点向上传递，进行轴线的竖向投测。

同时，利用水准仪控制各层的标高。

5、装饰装修施工测量在装饰装修阶段，进行墙面、地面、门窗洞口等的测量放线，确保装饰工程的尺寸和位置准确。

五、测量精度控制1、平面控制网的精度要求边长相对中误差不大于 1/20000，测角中误差不大于5″。

2、高程控制网的精度要求闭合差不大于±5√Lmm（L 为水准路线长度，单位为千米）。

3、施工测量的精度要求建筑物轴线允许偏差不超过 5mm，层高允许偏差不超过 3mm，全高允许偏差不超过 15mm。

六、质量保证措施1、测量人员必须持证上岗，严格按照操作规程进行测量工作。

目录一、工程概况 (2)1、基本概况 (2)2、结构设计概况 (2)二、编制依据及工程施工测量特点 (3)1、编制依据 (3)2、工程施工测量特点 (3)三、平面控制网 (4)1、布网要求 (4)2、平面控制网布设原则 (4)3、建筑坐标系的建立 (4)4、首级平面控制网 (5)四、施工测量部署 (5)1、测量程序 (5)2、布网要求 (5)3、测量控制原则 (5)4、施工准备 (6)四、工程平面控制网 (7)1、控制点建立 (7)2、测量及改正 (10)五、工程定位测量 (10)1、测量方法 (10)2、投测方法 (13)六、工程高程控制 (14)七、工程重点部位的测量控制方法及精细化测量 (15)1、测设建筑物大角铅直度的控制 (15)2、剪力墙施工精度测量控制方法 (15)3、门、窗洞口、电梯井测量控制方法 (15)4、精细化管理放线要求 (16)八、工程沉降观测 (18)1、测设方法和点位制作 (18)2、设置方法及使用 (19)3、注意事项、沉降计算及预警 (19)4、沉降观测精度的要求和建筑物沉降稳定标准 4.1、沉降观测精度的要求 (20)九、施工注意事项 (21)十、施工测量管理 (22)1 、测量管理组织机构 (22)2、复核验线制度 (22)3、测量管理制度 (23)十一、施工测量保证措施 (23)1、施工测量质量保证措施 (23)2、测量仪器管理 (24)3、安全及环保措施 (25)十二、施工注意事项 (25)一、工程概况1、基本概况工程位于佛山市街道朝桂路以西、外环路以北。

总建筑面积约17.79万㎡，包括高层住宅共9栋12单元，23~25层，一层地下室，底商。

其中高层住宅建筑面积约14.23万㎡、底商建筑面积约0.5万㎡、地下室建筑面积共约2.31万㎡。

该工程为剪力墙结构，地下室、垃圾房、商业楼为框架结构，基础类型为预应力管桩，地下室为一层地下停车库。

地下室防水等级：室外种植顶板为一级，其余为二级。
