固体体积率检测方法1 检测原理1、1 固体体积率=固体体积/所测试洞体积的百分率,由三相体理论可知,集料的体积包含固体、水与气体三部份。
检测原理就是用常规的灌砂法测定现场开挖试洞的体积,将挖起的集料烘干后用排水法测定集料的固体体积。
1、2 由于碾压就是将集料间的空隙进行压缩,固体颗粒的开口孔隙与闭口孔隙受碾压的影响较小,因而,所谓的固体体积应该包括颗粒本身的开口孔隙与闭口孔隙。
2 检验方法与步骤2、1 按照《公路路基路面现场测试规程》的灌砂法去标定量砂单位质量γs、灌砂筒下部圆锥体内砂质量m3。
2、2 测定试洞的体积。
在测点位置挖试洞,直径为Φ15cm,深度应等于测定层厚度,但不得有下层材料混入,从试洞挖起的每份试样分别装入集料盒,注意不要取漏料样,记录取样的桩号、位置、盒号。
装量砂入灌砂筒至标定量,记录灌砂前砂+灌砂筒质量m1,将灌砂筒放在试洞中间,打开开关,让砂流入洞内,直到储砂筒内的量砂停止流动时关闭开关,取下灌砂筒,称灌砂后砂+灌砂筒质量m2,试洞体积V =(m1- m2- m3)/γs,把集料盒带回试验室。
2、3 测定试样的固体体积。
取出带回的集料盒试样,分别装在料盘内,放入烘箱烘干至恒量,试样烘干后放在一容器内,盖上盖,待其冷却。
把虹吸筒放在平整的地方,拧开开关,注净水入虹吸筒,直到虹吸管口有水溢出时停止注水,到流水停止时关闭开关。
将烘干除去水份的试样缓缓放入筒内,用铁棒搅拌、插捣水下的试样,排除试样中的气体,搅拌时勿使水溅出筒外,静待5分钟,在悬浮物降沉后取量筒放置于出水口,打开开关,放出筒内由固体加入而排走的水,待不再有水流出后,闭上开关,取盛载排水的量筒到天平上秤质量,测量筒内水的温度,记录(量筒+排水质量)m5、量筒质量m6及水的试验温度t。
2、4 试样的固体体积Vg=所排出的水体积Vw=[(量筒质量+排水质量)m5-量筒质量m6]/试验温度下的水密度γw。

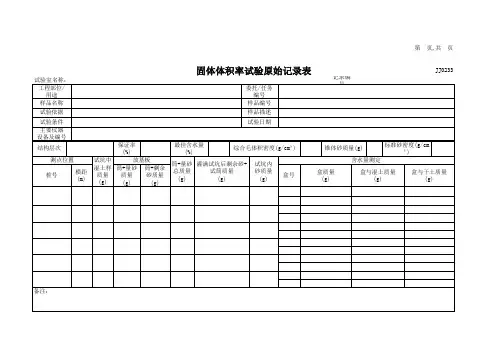

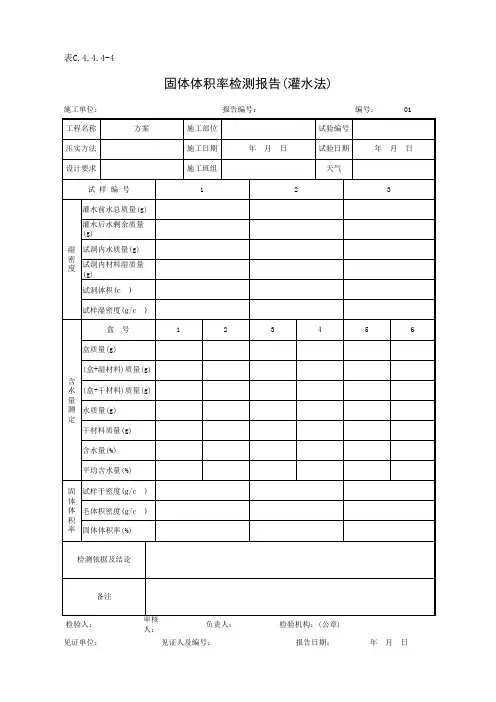

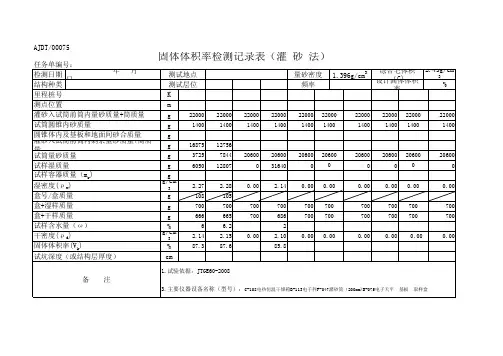

2、5 实例填隙碎石路面固体体积率检测表序号1 2 3 4 5桩号12K+100 12K+120 12K+140 12K+160 12K+18 0位置左中右左中筒+砂质量(灌前)(g)9300 9300 9300 9300 9300筒+砂质量(灌后)(g)4978 5235 4433 5094 4966灌内锥体砂质量(g)747 747 747 747 747试洞砂质量(g)3575 3318 4120 3459 3585量砂单位质量(g/cm3)1、43 1、43 1、43 1、43 1、43试洞体积(cm3)2500 2320 2881 2419 2507量筒+排水质量(g)2750 2530 3038 2655 2751量筒质量(g)558 558 558 558 558排水质量(g)2192 1972 2480 2097 2193 水温度(℃)32 32 32 32 32水密度(g/cm3)0、995 0、995 0、995 0、995 0、995固体体积(cm3)2203 1982 2492 2108 2204 固体体积率(%)85、4 86、5 87、1 87、9 85、63、说明3、1固体体积率代表值85%(其她公路83%),极值82%(底基层与其她公路80%)3、2本方法适用于填隙碎石路面结构的固体体积率检测,不应与级配碎石路面的压实度检测相混淆,不能把填隙碎石的固体体积率检测当作级配碎石的压实度来检测,或者将级配碎石的压实度检测当成固体体积率来检验。
