QS-11-008 测表头校正规范1.1

  • 格式：doc
  • 大小：73.50 KB
  • 文档页数：3
山富五金塑膠厂
文件編號
版次
檢驗、量測与測試設備校正規范
(測表頭)
發行日期
頁次
QS-11-008
1.1
2003.11.02
1/2
1.目的
2.范圍
3.說明
說明測表頭的校正程序,确保測表頭在使用期間能保持其精密度与准确度.
适用于不同型號、不同規格的測表頭(測表頭包括杠杆百分表和杠杆千分表).
3.1校正用標准件与輔助工具.
4.相關附件
4.1《儀器、量具治具及檢治具一覽表》QF-11-001
4.2《儀器、量具治具及檢治具履歷表》QF-11-003
4.3《儀器、量具校正報告書》QF-11-005
4.4《儀器、量具年度校驗計划表》QF-11-002
4.5《儀器、量具允收校驗規范》QF-11-006
3.4允收標准.
3.4.1校正結果的誤差值參照《儀器、量具允收標准規范》,符合要求規格時允收,若超出允收范圍,應標識“暫停使用”標簽,并予以處理.
3.5注意事項:
3.5.1校正完成應在合适的位置上貼上標簽.
3.5.2校正結果若為暫停使用,應張貼“暫停使用”標簽.
3.5.3送修完成的測表頭應再次實施校正,确定允收后才可發放使用.
3.1.1精密塊規.
3.1.2大理石平台.
3.1.3高度規.
3.1.4無水酒精、無塵拭紙、棉花棒.
3.1.5紗手套.
3.2准備工作.
3.2.1用棉花棒沾無水酒精,清洁測表頭的探針和精密塊規、大理石平台,再用無塵拭紙清洁測表頭探針和塊規量測面.
3.2.2清洁ห้องสมุดไป่ตู้畢將其置于大理石平台上至少1.5小時,以使標准件、輔助工具及待校件与校正室溫度相同.
3.3測表頭校正:
3.3.1雙手戴上干淨的紗手套,用無塵拭紙將塊規量測面、測表頭探針清洁,右手拿測表頭,左手輕輕拔動探針,使表盤指針慢慢轉動,看其動作是否順暢,若不順暢,須作調整,若無法調整,應標識“暫停使用”標簽,并予以處理.
3.3.2用手輕輕拔動探針到最大行程,讓其慢慢返回,觀察表針回程後是否歸零,將其回程誤差值紀錄在《儀器、量具校正報告書》中.
3.5.4校正室環境溫度為23±3℃，濕度為75%以下,若未達到標准則不能實
施校正工作.
NO
修訂日期
修訂內容
修訂單位
核准
審查
制定
1
2003.11.02
修訂測表頭校正規范
儀校中心
山富五金塑膠厂
文件編號
版次
檢驗、量測与測試設備校正規范
(測表頭)
發行日期
頁次
QS-11-008
1.1
2003.11.02
2/2

合集下载

游标卡尺校准规程

游标卡尺校准规程

游标卡尺校准规程游标卡尺校准规程一、目的：对游标卡尺进行内部校准，确保其准确性和使用性保持完好。

二、范围：本规范适用于分度值为0.01,0.02，0.05mm测量上限至1000mm游标卡尺的校准。

三、校准条件：1、室内温度对分度值0.01和0.02的卡尺为20±3℃，对分度值为0.05的卡尺为20±5℃。

2、受检卡尺与量块放置于检定室内的金属板上其平衡温度时间不少于1.5小时，在木桌上则不小于4小时。

四、校准方法：1、外观要求：卡尺表面无生锈、碰伤或其他缺陷，有无松动，刻度是否清晰，推动是否平稳、平滑，不能有影响使用准确度的外观缺陷。

检定方法：目视观察。

2、各部分相互作用要求：尺框沿尺身移动平稳，无阻滞现象。

紧固螺钉作用可靠。

深度尺无窜动。

尺身与尺框的配合无明显晃动。

检定方法：目视与试验。

3、外量爪两侧量面的合并归零间隙检定方法：移动尺框，使两量爪测量面归零，观察两量爪测量面间的间隙，以光隙发检定，不透光为准。

测量面的平面度应不大于0.003mm，平行度应不大于0.01mm。

可用平晶检定。

4、内量爪的尺寸和深度要求：受检卡尺为10mm时的偏差，应不超过下表所示的规定。

分度值（mm）尺寸偏差（mm）新制造及修理后使用中0.010.010.02-0.01-0.020.020.020.03-0.02-0.030.050.050.05-0.05-0.05检定方法：将1块为10mm的3级量块长边夹持于两外测量爪测量面之间，紧固螺钉后，该量块应能在量爪面间滑动而不脱落。

尺寸用测力为6N-7N的外径千分尺沿刀口尺寸之间确定。

在其它任意方向，测量所得之值与量块尺寸之差，应不超过量爪尺寸偏差的上偏差。

将1块为10mm的3级量块，卡尺测深杆测面贴紧块规齐平，所测值与块规值之间，应不超过以上偏差表之值。

5、外爪示值误差要求：应不超过下表的规定。

检定方法：用3级或6等量块检定。

受检点的分布，为3-6个点，根据卡尺的尺寸范围来确定，也可根据实际使用情况适当增加点位。

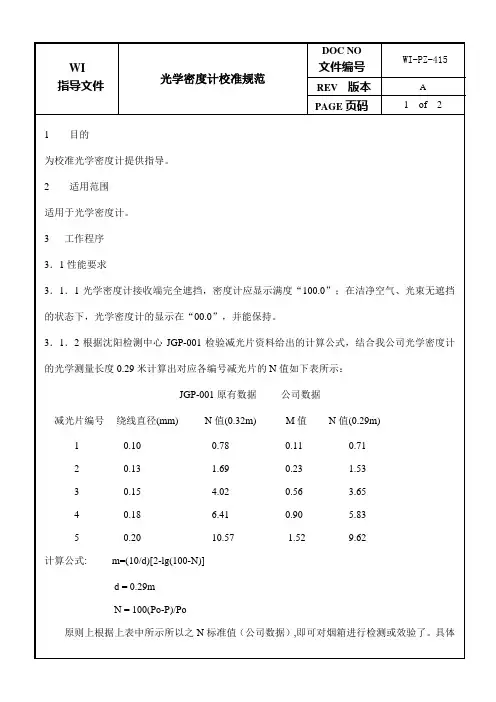

光学密度计校准规范

光学密度计校准规范

d = 0.29m
N = 100(Po-P)/Po
原则上根据上表中所示所以之N标准值（公司数据）,即可对烟箱进行检测或效验了。具体操作规定如下：
3．2通用技术要求（外观及功能检查）：
密度计的外观完好，各部分安装牢固、无松动，显示功能正常。
3.3校准条件：
3.3.1校准所用仪器设备：减光片5片
3.3.2校准环境要求：温度15℃～35℃；湿度25％RH～75％RH
3.4.6、应注意对减光片的保护保养，轻拿轻放，不摔不碰，以免骨架变形，绕线折断。保持清洁，发现沾污可用棉花球轻轻檫试。不用时一定要放入盒内，不得随手放在其他地方。
3.5、校准结果：
按3.4所述方法进行校准，若校准结果符合3.1计量性能要求和3.2通用技术要求，则可准予该工装使用，同时记录校准结果，在其显著位置粘贴准用标志。如不符合要求则维修，维修后重新校准。
3.4.5、如果是进行检测测量，则只要所测读数与上表中对应值的误差不超过10%的范围即可通过，否则要重新校验。
如果是进行校验测量，则应使用3号减光片反复细致测试，以读取准确的读数，在零点指示为0.00的前提条件下，调节表头30k分压电位器（在表头后面，圆形电位器），使读数与表内标准值一致。然后使用第4号减光片进行同上的检验步骤，应该使此两个号的校验值与相应的标准值均具有较好的一致性。然后再使用2 5号减光片测试，观察读数与相应的标准值是否在误差范围相符，正常情况下应有较好的一致性。
3.4校准方法及要求：
3.4.1、每次检测或检验前，先用棉花蘸酒精擦拭镜头以清洗积淀其上的烟油灰尘。擦拭时不得用镊子等硬器物件，以免划伤镜头。
3.4.2、打开烟箱电源，等待20分钟，光学密度计零点指示应已趋稳定。
3.4.3、将表头打到0~20的测量档，调整零点至0.00。将表头打到0~100的测量档，检查其零点指示应为0.00。用遮光物遮挡光学密度计的接收管（注意：必须为全遮挡），表头指示应为100.0，如不对可调节50k表头分压电位器（在表头后面，方形电位器）。上述步骤完成后，将开关打回到0~20档。
WD-QA-008 检具内部校准通用规程

WD-QA-008 检具内部校准通用规程

WD-QA-008 检具内部校准通用规程本文件旨在确保___内部所有自制检具、夹具等得到有效管理和内部校准，以保证产品质量。

为此，制定了本内部检具校准规程。

适用范围是___内部所有自制检具、夹具等。

本规程中没有定义。

参考文件是测量仪器管理程序，记录是检具内部校准报告。

计量员负责内部校准工作，包括记录和发出内部校准报告。

同时，计量员还负责制定内部检具校准规程，并提交质量经理审核内部校准报告。

实施内部校准人员需要经过相关的仪器校验技能培训，并熟练操作测量室各种检测设备。

根据《量具登记表及校验计划》要求，计量人员合理制定自制检具、夹具的校准周期。

一般检具为一年，夹具为验收时一次性校准。

到期需要内部校准的自制检具需要进行内部校准。

校准使用工具和设备包括CMM、卡尺、千分尺、卷尺、量块、大理石、无水酒精、防锈油等。

校准环境需要符合标准要求。

___When it comes to checking fixture design and build。

thereare ___:1.Archive the C table from the Checking Fixture Design & Build Checklist along with the n ___.2.Number the checking fixtures and record them in the Measuring ___.3.After n。

___ spraying a small amount of rust-proof oil.4.When ___。

be gentle and place them back in their boxes after use.5.___.6.___ fixtures not used for an extended d。

inspect them oncea week and keep records。

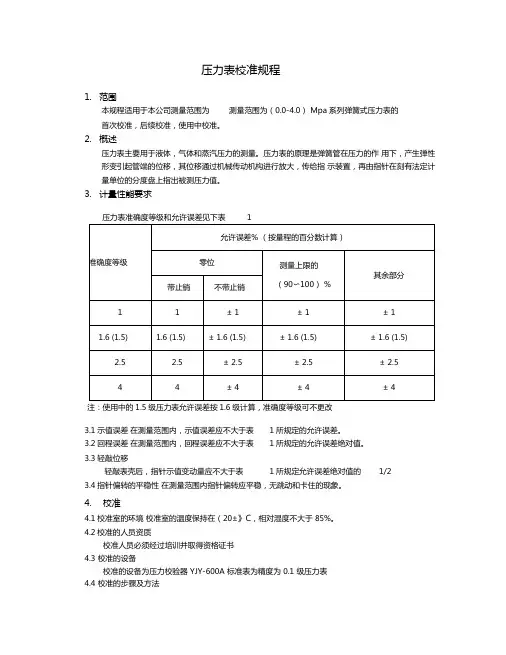

压力表校准规程
