HSM-MWI-QA-019 数字多用表校准作业规范

  • 格式：docx
  • 大小：35.58 KB
  • 文档页数：3
7.3电流
7.3.1直流电流
7.3.1.1将电源输出设为OFF，限定电源的最大输出电流，输出电压限定在5V以内；
7.3.1.2将电子负载输出设定为OFF；
7.3.1.3电源输出端和电子负载之间串入被校准万用表（串入前将电流档位打到最大）；
7.3.1.4调整电子负载输出电流值设定为校准点电流值；
7.3.1.5将电源输出设为ON，将电子负载输出设定为ON；
8.2对校准项目均符合精度要求的量具贴“合格证”。
8.3对校准项目有不符合精度要求的量具贴“限用证”并在标签上注明不符合项。
8.4对量具的基本项目不符合精度要求可贴“不合格”标签。
8.5合格或校准标贴上应注明有效期、计量员。
8.6校验周期为一年。如使用中对测试结果产生怀疑，可申请重新校验。
8.7新购买或修理后的量具必须经校准合格后方可使用。
重复上述步骤完成其他校准点的校准。
7.2.2交流电压（ACV）
7.2.2.1将基准万用表并联到变压器输出端，调整将交流变压器输出电压旋钮设定输出电压预估校准点；
7.2.2.2将标准器的电压输出端接入万用表中，选取与标准器同一档位的电压档；
7.2.2.3同时基准万用表数值和被校万用表读数；
重复上述步骤完成其他校准点的校准。
9、支持文件
9.1HSM-MWI-QA-013《计量器具准确度要求一览表》。
10、记录
10.1 HSM-FOM-QA-031《监测设备内校记录表》
7.3.1.6调整万用表电流档档位，读取记录万用表示值；
重复上述步骤完成其他校准点的校准。
7.4直流电阻
7.4.1将标准器的电阻输出端接入万用表中。
7.4.2选取与标准器同一档位的电阻档。
7.4.3按校准项目中该仪器所需校准的电阻,调节标准器输出电阻，并记录万用表对应的读数。
8、校验结果
8.1根据精度要求对校准项目进行符合性判定。
标准器名称
型号
标准表(数字万用表)
FLUKE287
负载电子
3710A
交流可调变压器
TDGC2
高精度直流稳压电源
E3632A
标准电阻箱
ZX21E
4.精度要求
参照《计量器具准确度要求一览表》。
5.环境要求
温度要求：23±5℃
湿度要求：40%～60%
6.校验项目
序号
检定项目
1
直流电压2Βιβλιοθήκη 交流电压3直流电流
4
制 定 、修 订 履 历
日 期
版本
制 定、修 订 内 容
修订人
2013.11.29
A0
新挑版本文件制作
龚辉军
编制
审核
批准
编制人、日期
审核人.日期
(编制部门)
审核人.日期
(经营革新部)
批准人、日期
1.范围
本规程规定了本公司所使用的万用表校准方法及精度要求。
2.参照标准
各数字万用表的使用说明书
3.使用标准器具及技术特征
7.2外观
7.1.1功能转换开关是否灵敏
7.1.2显示器显示是否正常
7.1.3测试探棒接口是否良好
7.1.4检查电池是否有电
7.2电压
7.2.1直流电压（DCV）
7.2.1.1将标准器的电压输出端接入万用表中。
7.2.1.2选取与标准器同一档位的电压档。
7.2.1.3按校准项目中该仪器所需校准的电压,调节标准器输出电压，并记录万用表对应的读数。
电阻
7.校验方法
7.1校准点：
检定项目
受检点
直流电压
4V、8V、12V、18V、30V、60V
交流电压
4V、8V、12V、18V、30V、60V
直流电流
10uA、0.2A、0.5A、2A、5A
电阻
1Ω、10Ω、100Ω、1KΩ、10KΩ、99KΩ
注：
1.依据万用表使用用途不同，可增加校准点；
2.对于多量程的万用表统一按每个量程的30%、50%、75%作为校准点；

合集下载

指示表校准作业指导书

指示表校准作业指导书


02指示表校准作业指导书
1) 打开指示表检定仪和配套电脑 2) 点击软件中的仪表设置：将仪 电源开关：登录指示表检定仪账号 表信息依次填入，点击"确定"
3) 将指示表可靠地紧固在检定仪上： 使测杆处于水平的状态，固定指示表位 置，使指示表测量面轻触指示表检定仪 测头，指示表示值不超过零位，此时电 脑屏幕出现指示表图像
零，将指针对到零位
9) 点击"检定"
02指示表校准作业指导书
指示表检定仪开始工作，自动进行反向校准。运行结束后，查阅校准结果 7.数据处理
7.1全量程示值误差 指示表的全量程示值误差由正行程内各受校点误差的最大值与最小值之差确定
7.2 回程误差 在示值误差校准完后，取正、反行程同一点误差之差的最大值为回程误差
NEXT
02指示表校准作业指导书
取 3 个位置中数值最大的作为测得值 6.7示值误差和回程误差 使用全自动指示表检定仪进行校准 校准时，将指示表可靠地紧固在检定仪上，使测杆处于垂直向下或水平的状态，，压缩测 杆使指示表对"零"，将检定仪和指示表置"零"后开始检定，自动进行反向校准。在整个校 准过程中，中途不得改变测杆的移动方向，也不应对指示表和检定仪做任何调整
02指示表校准 作业指导书
02指示表校准作业指导书
目录
02指示表校准作业指导书
1.编写目的 为使指示表的校准工作更规范、合理，保证计量标准和被校器具正确使用和操作，特编写 本作业指导书 2.适用范围 本指导书适用于分度值为 0.001 mm，测量范围上限不大于 5 mm 指针式指示表;分度 值为0.002 mm，测量范围上限不大于 10 mm 的指针式指示表，分辨力为0.001 mm测 量范围上限不大于 30 mm 的数显式指示表;分辨力为 0.005 mm，测量范围上限不大 于 50 mm 的数显式指示表的校准
仪器量规校验作业标准

仪器量规校验作业标准

1 适用范围：本标准适用于本实验中心所有仪器及量规之校检作业。

2 目的：利用本实验中心之标准仪器、量规设备（追溯国家电量及量规二级标准），校验全公司之量测仪器与量规是否符合要求，并让使用者明了该仪器、量规之性能、状况，使本公司所使用之仪器、量规均维持在误差范围内，以确保产品量测与品质稳定。

3 内容方法:3.1 校验前注意事项：3.1.1 校验人员应对需校仪器具相当之认识，并对仪器各按键功能及操作完全了解。

3.1.2校验人员测量高压仪器应戴绝缘手套。

3.1.3 待校仪器于校验前应热机30分钟，以确保其稳定性。

3.1.4 校验人员如有请假，在请假期间，其职务代理人必须为合格之仪器校正人员，以确保校验之合理及准确。

3.2 校验周期及管制误差：3.2.1厂内各仪器之校验周期及管制误差，除另有规定外，原则上依〔表一〕实施。

3.2.2仪器之精确度，如超出管制误差，必须于合格标签上注明，并加补正因素。

仪器管制标准（内校）表一：注:可以参照 XX仪器一览表 (内校)3.1校正使用标准器：LCR METER HP-4284A3.2校验方法与原理：选大、中、小容量之电容，分别以标准器测试之，再将此电容由待校仪器之C.D档分别测量之，比较标准值与测量值间之误差，Cap计算相对误差，DF值计算绝对误差。

3.3校验步骤：3.3.1记录测试环境之温湿度等资料。

3.3.2归零检视3.3.2.1开机后，检视仪器是否完成自检回到测量系统。

3.3.2.2将仪器打至R档，然后将输入端短路，按“ZERO”键做短路归零设定。

3.3.2.3将仪器打至C档，然后将输入端开路，按“ZERO”键做开路归零设定。

3.3.3电容检验：3.3.3.1将Function 置于C。

3.3.3.2将输入端作开路归零。

3.3.3.3 Range 置于 Auto。

3.3.3.4选择频率为120Hz。

3.3.3.5选择适当的串、并联模式。

（依据3.3.4项规定设定）。

监视和测量设备校验规程

监视和测量设备校验规程

仪表校验规范监视和测量设备校验规程文件编号：EH -QM- WI-D001-1版号：A0编制：品管部日期：2022.11.1批准：日期：受控状况：分发编号：发布日期：2022年11月1 日实施日期：2022年11月1 日仪表校验规范1.目的：对监视和测量装置（亦称计量器具）进行控制，确保其与要求的测量能力相一致，保证监视和测量结果的有效性。

2.范围：本公司所有的监视和测量装置（含量规仪器、试验设备、测试机架等）的管理均适用。

3.定义：计量器具：凡能用来直接或间接测出被测对象量值的量具、仪器、仪表、标准物质和专用测量设备，统称为计量器具。

4.校验：用准确的测量标准来比较监视和测量装置的精密性和准确性的能力，并调整监视和测量装置的偏差至既定的准确度。

5.检定：依据国家计量检定规程，确定并证实计量器具是否完全满足规定要求,而做的全部工作。

6.免校：监视和测量装置的使用只作功能检查而不作特性量测，并不影响生产品质者，或仅为参考时用。

7.职责：7.11. 品管部负责监视和测量装置的检定/校准和管理。

7.2.设备使用部门负责监视和测量装置的申请、使用、维护、保养，并对其有效期进行检查。

8.设备需求（当出现下列情况时便构成了监视和测量装置的需求）：8.1.配合新产品检验计划或新的作业或提供新的检验方法时。

8.2.现有检测仪器精度不足或失效已无法使用时。

9.验收：9.1.监视和测量装置进厂后，由品管部会同设备使用部门进行验收，验收时依据『设备需求申请单』内的要求对设备的规格型号、外包装、保修卡、说明书、备件、附件及各种性能进行验收，如果采购的设备附有校验证书，应检查是否能追溯到国际或国家标准，对于品质部无能力验证的监视和测量装置必要时可委托外部的计量机构（经国家认可的）进行验证。

9.2.如果验收不合格，则通知采购部，由采购部责任人根据合同或其它协议向供应商办理退换手续或执行保修，直到验收合格。

10.监视和测量设备的分级管理：根据公司的实际情况，为方便对监视和测量设备进行分级管理，突出重点并兼顾一般，计量器具的分级管理主要包括以下内容，具体如下表：（表一）11.校验计划的拟定：公司所有对质量有影响的监视和测量装置在使用前必须进行校验（包含公司自制的测量设备），校验的方式可以是内校或由外部权威机构进行校验，品管部根据设备的稳定性、准确性、使用频率以及使用情况制定校验周期，校验方式和校验周期由品管部人员规定在《监视和测量装置一览表》中。

网络分析仪校准及测试

网络分析仪校准及测试

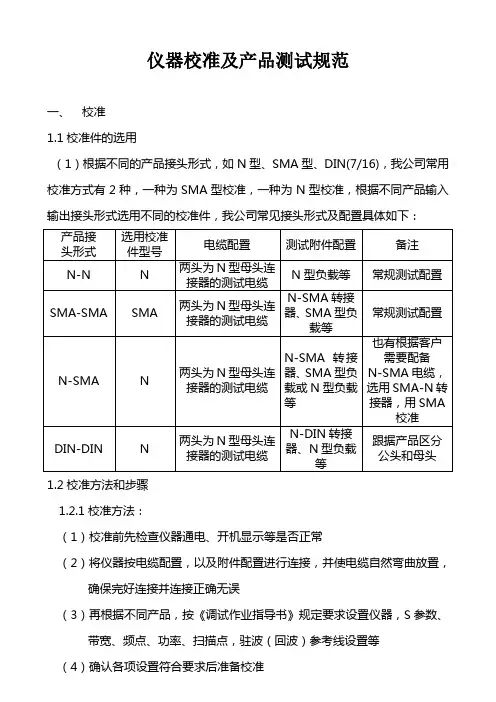

仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
