ADINA 第1章 界面介绍

第1章 ADINA软件数据接口和应用实例1.1 ADINA软件简介ADINA出现于1975，在K. J. Bathe博士的带领下，其研究小组共同开发出ADINA有限元分析软件。

ADINA的含义是Automatic Dynamic Incremental Nonlinear Analysis的首字母缩写，这表达了软件开发者的基本目标，即ADINA除了求解线性问题外，还具备分析非线性问题的强大功能，即求解结构以及涉及结构场之外的多场耦合问题。

到84年以前，ADINA是全球最流行的有限元分析程序，一方面由于其强大功能，被工程界、科学研究、教育等众多用户广泛应用；80年代到ADINA84版其源代码是完全公开的Public Domain Code，后来出现的很多知名商业有限元大量采用ADINA的早期源代码。

1986年，K. J. Bathe博士在美国马萨诸塞州Watertown成立ADINA R&D公司，开始其商业化发展的历程。

ADINA公司发展的目标是使其产品ADINA－大型商业有限元求解软件，专注求解结构、流体、流体与结构耦合等复杂非线性问题，并力求程序的求解能力、可靠性、求解效率全球领先。

一直以来，ADINA在计算理论和求解问题的广泛性方面处于全球领先的地位，尤其针对结构非线性、流体、流/固耦合等复杂问题具有强大优势，被业内人士认为是非线性有限元发展方向的代表。

经过近30年的开发，ADINA已经成为全球最重要的有限元求解软件，被广泛应用于各个行业的工程仿真分析，包括机械制造、材料加工、航空航天、汽车、土木建筑、电子电器、国防军工、船舶、铁道、石化、能源、科学研究及大专院校等各个领域。

ADINA系统主要包括以下模块：ADINA-AUI：用户前后处理界面ADINA：结构分析模块ADINA-F：计算流体动力学分析模块（CFD）ADINA-FSI：（Fluid Structure Interaction）流体结构耦合分析模块ADINA-T：温度，场问题求解模块ADINA-TMC：热、机械耦合求解模块ADINA-TRANSOR：与I-DEAS, PATRAN, PRO/E, AutoCAD等软件的专用数据接口。

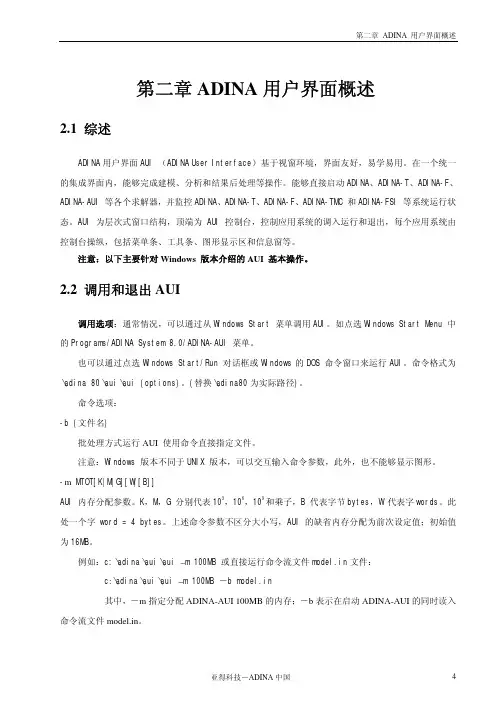

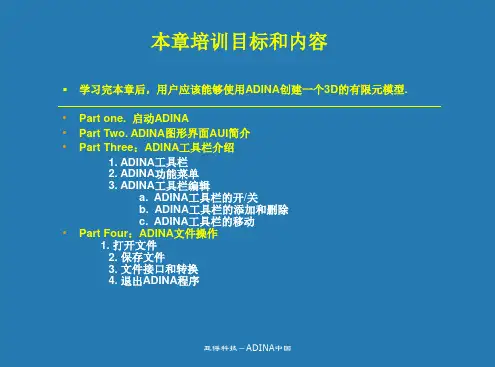

第二章ADINA用户界面概述2.1 综述ADINA用户界面AUI （ADINA User Interface）基于视窗环境，界面友好，易学易用。

在一个统一的集成界面内，能够完成建模、分析和结果后处理等操作。

能够直接启动ADINA、ADINA-T、ADINA-F、ADINA-AUI 等各个求解器，并监控ADINA、ADINA-T、ADINA-F、ADINA-TMC 和ADINA-FSI 等系统运行状态。

AUI 为层次式窗口结构，顶端为AUI 控制台，控制应用系统的调入运行和退出，每个应用系统由控制台操纵，包括菜单条、工具条、图形显示区和信息窗等。

注意：以下主要针对Windows 版本介绍的AUI 基本操作。

2.2 调用和退出AUI调用选项：通常情况，可以通过从Windows Start 菜单调用AUI。

如点选Windows Start Menu中的Programs/ADINA System 8.0/ADINA-AUI 菜单。

也可以通过点选Windows Start/Run 对话框或Windows的DOS 命令窗口来运行AUI。

命令格式为＼adina 80＼aui＼aui (options)。

(替换＼adina80为实际路径)。

命令选项：-b (文件名)批处理方式运行AUI使用命令直接指定文件。

注意：Windows 版本不同于UNIX 版本，可以交互输入命令参数，此外，也不能够显示图形。

-m MTOT[K|M|G][W|[B]]AUI 内存分配参数。

K，M，G 分别代表103，106，109和乘子，B 代表字节bytes，W 代表字words。

此处一个字word = 4 bytes。

上述命令参数不区分大小写，AUI 的缺省内存分配为前次设定值；初始值为16MB。

例如：c:＼adina＼aui＼aui –m 100MB 或直接运行命令流文件model.in文件：c:＼adina＼aui＼aui –m 100MB －b model.in其中，－m指定分配ADINA-AUI 100MB的内存；－b表示在启动ADINA-AUI的同时读入命令流文件model.in。

ADINA目录简介特点编辑本段简介ADINA R & D, Inc. 公司简介ADINA R & D, Inc. 由K. J. Bathe 博士及其合伙人创建于1986 年，公司的唯一宗旨就是开发用于固体、结构、流体以及结构相互作用的流体流动分析的ADINA 系统。

ADINA 系统纵览ADINA 系统是一个单机系统的程序，用于进行固体、结构、流体以及结构相互作用的流体流动的复杂有限元分析。

借助ADINA 系统，用户无需使用一套有限元程序进行线性动态与静态的结构分析，而用另外的程序进行非线性结构分析，再用其他基于流量的有限元程序进行流体流动分析。

此外，ADINA 系统还是最主要的、用于结构相互作用的流体流动的完全耦合分析程序（多物理场）。

ADINA 系统由以下模块组成：ADINA-AUI ADINA 用户界面程序为所有ADINA 子程序提供了完整的预处理和后处理功能，它为建模和后处理的所有任务提供了一个完全交互式的图形用户界面。

编辑本段特点主要特点：•模型的几何图形可直接创建，或者从多种CAD 系统中引入，包括：从Pro/ENGINEER 和基于Parasolid 系统CAD 引入的固体模型（如：Unigraphics 和SolidWorks ）；•物理特性、载荷和边界条件可直接分配到模型的几何图形上，因此有限元网格得到修改，不受模型清晰度的影响；•普通的几何图形上可使用全自动网格生成，它可灵活控制单元大小分布，而映射网格划分可用于更简单的几何图形；•在模型创建期间，对话文件（Session ）会记录下用户的输入和选取值。

通过播放对话文件可以重新创建一个完整的模型，同时还可以修改对话文件创建一个不同的模型；ADINA 还具有以下多个易于使用的特点：•完全交互式的图形界面，具有下拉菜单和对话框，可选取选项和输入数值；•快捷图标可进入常用的任务；•制图窗口具有复制和粘贴特点；•程序内可直接创建AVI 视频；•图形以矢量和位图形式输出；•具有撤销和重做特点，撤销的数量可由用户定制；•模型可进行动态旋转、缩放和快速平移；•对于经常重复的任务支持命令文件输入；在后处理过程中，包括大量的结果可视化工具：•变形和原始的网格图；•带状图和轮廓图；•矢量图和张量图；•在图表上标示变量；•在屏幕上或者以文件形式详细罗列变量值；•对输出变量产生的合成变量进行解释；ADINA-M ADINA-M 是ADINA-AUI 程序的一个附件，提供了立体建模的功能，通过ADINA-M 可在ADINA-AUI 程序中直接创建立体的几何图形。

第一章ADINA系统简介1.1 ADINA系统概述ADINA系统基于有限元方法，适用于求解结构、温度和流体等多领域工程问题和进行科学研究。

ADINA系统主要包括下列六个模块：・用户界面ADINA-AUI（ADINA User Interface）・结构分析求解器ADINA・传热分析求解器ADINA-T・计算流体动力学（CFD）求解器ADINA-F・流体－结构耦合分析求解器ADINA-FSI・热－机械耦合分析求解器ADINA-TMC各种问题的工程分析过程基本类似，其基本步骤是：（1）使用前处理系统ADINA-AUI定义有限元模型；（2）应用A DINA，ADINA-T，ADINA-F，ADINA-FSI，ADINA-TMC 或这些求解器的组合来对模型实施数值计算；（3）最后用ADINA-AUI 进行计算结果的列表、绘图显示等后处理。

实际上用户根本无需直接提供输入数据到ADINA，ADINA-T，ADINA-F，ADINA-FSI 或ADINA-TMC 求解器中，而是借助于ADINA-AUI 来生成这些计算系统所需要的输入数据信息。

另外，也无须直接在ADINA，ADINA-T，ADINA-F，ADINA-FSI 或ADINA-TMC 中查看输出结果，而是使用ADINA-AUI 来完成模型计算结果观察、检验和打印。

在有限元分析中，用户必须完整地描述所给定的模型，这些描述信息包括模型的几何模型、材料特性、边界条件和载荷等。

此外，还需要将模型划分成单元并定义节点。

这些任务都在ADINA-AUI 环境中完成。

建造模型的过程中，ADINA-AUI 提供了实时模型加载显示功能。

根据要计算的问题类型，ADINA-AUI 创建包括有限元模型定义的数据文件，这些文件根据求解问题的类型，分别用于求解器ADINA，ADINA-T，ADINA-F，ADINA-FSI 或ADINA-TMC。

问题的求解在后台运行。

系统运行后产生的结果文件“porthole”中包含模型定义和模型结果。

ADINA学习交流之ADINA基础操作（讲稿）主讲人：田亚光（苦苦）整理于2009-5-23主讲人简介苦苦，真名：田亚光，辽宁沈阳人，硕士学历苦苦视频创作者学习经历：2000年～2004年辽宁工程技术大学土木工程工学学士（交通土建方向）2004年～2007年辽宁工程技术大学岩土工程工学硕士师从张向东教授2007年～至今辽宁有色勘察研究院研究方向：主要干岩土、地质灾害治理施工、设计、地质灾害防治规划等工作ADINA基础操作总结苦苦摘要：本人学习ADINA几年，对ADINA基本操作有所了解，虽不太深入，但也有一些小经验，在此做一总结，与大家分享，也有一些未解问题与大家共同探讨。

引言早期有限元的主要贡献来自于Berkeley大学。

Berkeley的Ed Wilson发布了第一个程序，其他著名的研究成员有J.R.Hughes，Robert Tayor,Juan Simo等人，第一代的程序没有名字，第二代线性程序就是著名的SAP(structural analysis program)，非线性程序就是NONSAP。

K.J. Bathe是Ed Wilson在Berkeley的学生，后来在MIT任教，期间他在NONSAP的基础上发表了著名的非线性求解器ADINA(Automatic Dynamic Incremental Nonlinear Analysis)，其源代码因为长时期广泛流传而容易获得。

Bathe的著作丰厚，结合公布的源代码，让后来者获益匪浅，让人敬佩。

(本人空间内有此段转载，推荐大家细读)ADINA即Automatic Dynamic Incremental Nonlinear Analysis的缩写，翻译为自动动态增量非线性分析。

ADINA R & D，Inc. 公司于1986年始创于美国麻省（即马萨诸塞州）Watertown。

创始人是国际上知名的有限元软件研发者，美国麻省理工学院的K. J. Bathe教授。

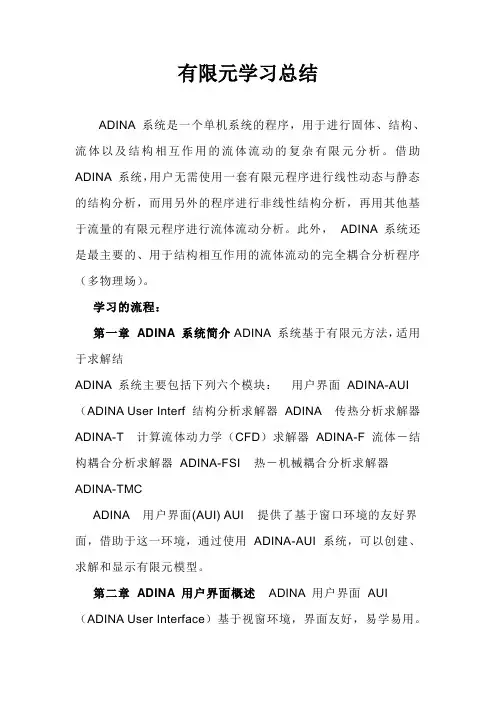

有限元学习总结ADINA 系统是一个单机系统的程序，用于进行固体、结构、流体以及结构相互作用的流体流动的复杂有限元分析。

借助ADINA 系统，用户无需使用一套有限元程序进行线性动态与静态的结构分析，而用另外的程序进行非线性结构分析，再用其他基于流量的有限元程序进行流体流动分析。

此外，ADINA 系统还是最主要的、用于结构相互作用的流体流动的完全耦合分析程序（多物理场）。

学习的流程：第一章ADINA 系统简介ADINA 系统基于有限元方法，适用于求解结ADINA 系统主要包括下列六个模块：用户界面ADINA-AUI （ADINA User Interf 结构分析求解器ADINA 传热分析求解器ADINA-T 计算流体动力学（CFD）求解器ADINA-F 流体－结构耦合分析求解器ADINA-FSI 热－机械耦合分析求解器ADINA-TMCADINA 用户界面(AUI) AUI 提供了基于窗口环境的友好界面，借助于这一环境，通过使用ADINA-AUI 系统，可以创建、求解和显示有限元模型。

第二章ADINA 用户界面概述ADINA 用户界面AUI （ADINA User Interface）基于视窗环境，界面友好，易学易用。

在一个统一的集成界面内，能够完成建模、分析和结果后处理等操作。

能够直接启动ADINA、ADINA-T、ADINA-F、ADINA-AUI 等各个求解器，并监控ADINA、ADINA-T、ADINA-F、ADINA-TMC 和ADINA-FSI 等系统运行状态。

AUI 为层次式窗口结构，顶端为AUI 控制台，控制应用系统的调入运行和退出，每个应用系统由控制台操纵，包括菜单条、工具条、图形显示区和信息窗等。

主要内容包括：调用和退出AUI ，窗口、菜单和对话框布局，文件管理，AUI 用户界面，对话框操作说明，撤销（Undo）和重复（Redo）操作图标(General工具条)，AUI 紧急恢复操作第三章数据准备数据类型AUI 模型定义和显示中使用的数据类型有三种：无名数据（单个数据变量），记录形式的表格数据，命名数据（多个数据变量）。

adina绝对零度的设置方法Adina绝对零度是一款常用的温度调节设备，它可以在家庭和商业环境中使用。

本文将为您介绍Adina绝对零度的设置方法。

确保Adina绝对零度已经正确安装并连接到电源。

接下来，按照以下步骤进行设置：1. 打开Adina绝对零度的控制面板。

通常，控制面板位于设备的正面或侧面，具体位置可以参考设备的使用手册。

2. 选择温度单位。

Adina绝对零度可以以摄氏度或华氏度显示温度。

根据个人偏好，选择合适的温度单位。

3. 调整目标温度。

使用控制面板上的温度调节按钮，逐步调整目标温度。

可以根据季节、天气和个人需求来设定目标温度。

建议将目标温度设置在舒适的范围内，避免过热或过冷。

4. 设置定时功能。

Adina绝对零度通常具有定时功能，可以根据需要设定开关机时间。

通过定时功能，可以在您离开家或睡觉时自动关闭设备，以节省能源和电费。

5. 调整风速。

Adina绝对零度通常具有多个风速档位，可以根据需求选择合适的风速。

较高的风速可以快速降低或提高室内温度，而较低的风速则可以提供更为舒适的体验。

6. 设置睡眠模式。

如果您希望在睡觉时保持适宜的温度，可以使用Adina绝对零度的睡眠模式。

睡眠模式通常会降低设备的运行噪音和风速，以提供更为安静和舒适的环境。

7. 调整摆风角度。

Adina绝对零度通常具有摆风功能，可以调整风向的角度。

通过调整摆风角度，可以使空气流动更为均匀，避免局部过热或过冷。

8. 设置节能模式。

Adina绝对零度通常具有节能模式，可以在保持舒适温度的同时，降低能源消耗。

通过启用节能模式，可以在不影响舒适度的情况下，减少设备的能耗。

9. 定期清洁和维护。

为了保持Adina绝对零度的正常运行和延长使用寿命，建议定期清洁设备。

可以使用柔软的布或吸尘器清除设备上的灰尘和污垢。

另外，还应定期检查设备的电源线和插头，确保其安全可靠。

10. 咨询专业人士。

如果您在设置Adina绝对零度时遇到困难或有任何疑问，建议咨询设备制造商或专业技术人员的意见。

第二章 ADINA功能简介一、ADINA用户界面ADINA是一个全集成有限元分析系统，所有分析模块使用统一的前后处理用户界面ADINA User Interface (AUI)，易学易用，采用友好Windows图标风格创建几何模型，实现所有建模和前后处理功能。

其命令流文件Jobname.in自动记录跟踪用户的所有输入数据，用户可以根据需要随意查看、编辑Jobname.in文件达到重建或修改整个模型的目的。

ADINA-AUI的主要特点是：采用Parasolid为核心的实体建模技术，这是许多大型CAD 软件采用地一种几何建模技术，因此可以方便地创建各种复杂的几何模型。

同时，ADINA 提供各种几何数据接口，可以与当前的各种主流CAD软件实行无缝集成（如Unigraphics,SolidWork、SolidEdge、Pro/ENGINEER、I-DEAS、AutoCAD等等），直接利用CAD软件生成的几何模型进行有限元分析计算。

ADINA提供了多种网格划分工具，能对复杂模型进行全自动六面体网格划分，单元大小易于调整。

另外ADINA不但可以与CAD软件实现无缝连接，而且还可以与Nastran等软件交换有限元模型数据。

1 前处理功能：•Windows图标风格•用户可以根据需要添加和减少图标，任意组织界面•可对常用功能操作自定义快捷键•具有Undo和Redo功能•模型动态旋转、缩放和平移•快速方便的布尔运算，快速建立复杂模型•各种加载方式，载荷可以随时间和空间位置而变化•多种网格划分功能，可对复杂模型进行自动六面体网格划分2 后处理功能：•支持各种结果变量可视化处理方法，具有网格变形图、彩色云图、等值线图、矢量图、曲线图及其它实用绘图功能•同一窗口可以显示不同的结果图形•可对模型图进行隐藏、透明显示•屏幕或文件变量数据列表•方便的绘制出模型的任意点任一计算结果参量随时间或其他参量的变化曲线，例如应力－应变曲线、位移－时间曲线、应力－时间曲线等等•可以进行变量运算，从输出变量中定义导出变量•可以对相对结果进行图形显示（如最终时刻相对于t1时刻的变形情况－相对位移，常用于含地应力问题的变形结果处理。

ADINA软件介绍ADINA 软件是美国ADINA 公司的产品，也是唯一的产品，是基于有限元技术的大型通用分析仿真平台。

公司的创始人以及软件的领导者之一，是美国麻省理工学院的K.J.Bathe教授，他也是国际有限元界着名科学家。

整个Adina系统只有200多M,但却包含完整的前后处理器以及求解器，并且求解器的功能涵盖从基本结构分析到流固耦合分析，实在让人觉得不可思议。

程序包含如下模块：ADINA-AUI(前后处理模块)ADINA-F(流体分析模块)ADINA（结构分析模块）ADINA-FSI（流固耦合分析模块）ADINA-T（热分析模块）ADINA-TMC（热结构耦合分析模块）ADINA-TRANSOR（与CAD系统的专用接口）如Pro/Eengineer,I-DEAS, AutoCAD/MDT,PATRANADINA具有广泛的模拟能力，因此在机械、汽车、材料加工、航空、航天、土木、电子电器、军工、生物力学等领域都有应用。

ADINA-AUIADINA-AUI是所有ADINA 子程序的前后处理功能，它为建模和后处理的所有任务提供了一个完全交互式的图形用户界面。

个人感觉界面有点乱，上部大量的工具按钮和下部的命令提示窗占了很大的屏幕空间，中间的图形区域小的可怜，17寸的显示器显的太小了。

按钮类型的界面类似HyperMesh，不过Adina是视窗风格。

ADINA-MADINA-M是ADINA-AUI 程序的一个附件，基于 Paraolid 核心，提供了立体建模的功能，通过 ADINA-M 可在 ADINA-AUI 程序中直接创建立体的几何图形。

实际上ADINA-M就是相当于一种CAD软件的功能，类似于Pro／e、Solidworks等等。

ADINAADINA 程序是基本的结构求解器，为固体、桁架、梁、管道、金属板、壳体和缝隙提供了多样化和通用的有限元分析能力，材料模型有金属、土壤与岩石、塑料、橡胶、织物、木材、陶瓷和混凝土等等。

1 ADINA (2)2 ADINA (2)2.1 ADINA (2)2.2 ADINA (3)ADINA1 ADINAADINA 1975 K. J. Bathe ADINAADINA ADINA2 ADINAADINA ADINA-AUI ADINA-Structures ADINA-CFD ADINA-Thermal ADINA-FSI ADINA-TMC (ADINA-EM)2.1 ADINAADINA ADINA-AUI ADINA-AUIADINA-M Parasolid Parasolid EDS CAD UG CAD ADINA CAD CAD 1 2 CAD ADINA CAD Parasolid ParasolidADINAADINA-AUI CAD Nastran Nastran ADINAADINA-AUI Undo Redo Undo/RedoADINANastran CAD ADINA2.2 ADINAADINAADINA-StructuresADINAADINA ADINA ADINA LDC Load-Displacement ControlADINA-CFDNewton Non-NewtonCarreauK-RNG K-K-K- SSTSADES SALarge-eddy Standard Smagorinsky Renormalization GroupPrandtlADINA-CFD Navier-Strokes EulerPrescribed solution variables(Variable=V elocity Pressure Temperature etc.Zero solution variables(Variable=V elocity Pressure Temperature etc.)Zero flux of solution variablesV ariable=Mass Heat etc.Prescribed rotational velocityFixed Wall Slip/No Slip Condition WallMoving Wall Slip Condition WallNo Slip Moving Wall(Type=Tangential or Type=Rotational)Concentrated force loadDistributed normal-traction loadField centrifugal loadUniform flowExternal flowSupersonic at inletSubsonic at inletSupersonic at outletSubsonic at outletSymmetricConcentrated heat flow loadDistributed heat flux loadHeat and mass convectionsRadiationSpecular radiationFluid-structure interfaceFree surfaceFluid-fluid interfacePhase-change InterfaceGap ControlUser supplied Boundary ConditionsVOFADINA-F / ADINA solid 2DFCBI Flow-Condition-Based-Interpolation FCBI Flow-Condition-Based-Interpolation CFD ADINA FCBI-C ADINA ——FCBI ADINA —— FCBI ADINAFCBI-CADINA-ThermalADINA-TMCADINA-FSIADINA ADINA-FSI Fluid Structure Interaction ADINA ADINA-FSI ADINA-Sturctures ADINA-CFD / ——ADINA ADINA ——ADINAADINA FSI TFSI PFSI TPFSIADINAADINA —— GAP ADINAADINAABSADINAGAPADINA-F GAP 5 5 ADINA GAP ADINA GAPADINAADINA-EMADINA-EM E-H A- Dirilchlet,Normal Parallel,Natural,ImpedanceADINA-EM。

目录树图标栏求解模块选择栏状态栏信息窗口命令输入窗口建模区自定义及宏命令图标自定义图标工具栏自定义宏命令图标工具栏宏命令所对应的.in命令流文件鼠标跟随说明底部状态栏的解释ADINA结构模块结构静力计算隐式动力计算TMC耦合CFD流体耦合ADINA温度模块稳态温度计算瞬态温度计算ADINA流体模块稳态流动计算瞬态流动计算CFD纯流体STR结构耦合ADINA电磁模块静电磁场计算谐波计算EM纯电磁STR结构耦合几何及网格数据接口导入IGES几何模型导入的同时把其转换为ADINA-M模块的x_t（parasolid）几何模型如果进行的2D平面计算，可把模型从XY平面转换到YZ平面下。

Point仅支持DXF的R12格式几何及网格数据接口导入STL及Cloud Data网格模型几何及网格数据接口导入Open Cascade内核的几何模型（BREP文件）在ADINA8.8中，ADINA-M新增了一种基于Open Cascade内核的新选择。

在AUI快捷图标的属性对话框内输入-occ参数。

主要的手册及其用途说明安装目录usrdll32下自带的二次开发源程序不同模块下生成dll链接文件所需要的Makefile文件Fortran的源程序README二次开发的操作步骤《20102012立L2 、L3和L4的工作量。

内轮廓线外轮廓线*------------------------省略了部分命令-----------------------------------------*COORDINATES POINT SYSTEM=0902000400*LINE CIRCLE NAME=2 MODE=3 P1=11 P2=7 P3=8 CENTER=9 RADIUS=100.0 PCOINCID=YES PTOLERAN=1.0E-05**--------------------------------------------------------------------*LINE STRAIGHT NAME=3 P1=1 P2=7LINE STRAIGHT NAME=4 P1=7 P2=8LINE STRAIGHT NAME=5 P1=8 P2=6*LINE COMBINED NAME=6 COUPLED=YES RESTRICT=YES 1345**--------------------------------------------------------------------*BODY SHEET NAME=1 LINE=6 DELETE-L=YES OPTION=LINE SYSTEM=02**--------------------------------------------------------------------布尔之后变成了General 类型布尔之前是Block 、Cylinder 等基本元素*-------------------------------------------------------------------------------------*BODY BLOCK NAME=1 OPTION=CENTERED POSITION=VECTOR ORIENTAT=SYSTEM,CX1=0 CX2=0 CX3=0 SYSTEM=0 DX1=1.0 DX2=1.0 DX3=1.0*BODY CYLINDER NAME=2 OPTION=CENTERED POSITION=VECTOR ORIENTAT=SYSTEM,CX1=0 CX2=0 CX3=0 SYSTEM=0 AXIS=XL RADIUS=0.2 LENGTH=1.0**-------------------------------------------------------------------------------------*BODY SUBTRACT NAME=1 KEEP-TOO=NO KEEP-IMP=NO 2**-------------------------------------------------------------------------------------Element Group 的概念EG 的功能及作用单元组是单元类型的定义，对几何元素划分单元时必须指定一个单元组；单元组最大的一个作用就是用来区分不同材料的零件。
