最新5无机结合料稳定类混合料-土木工程材料

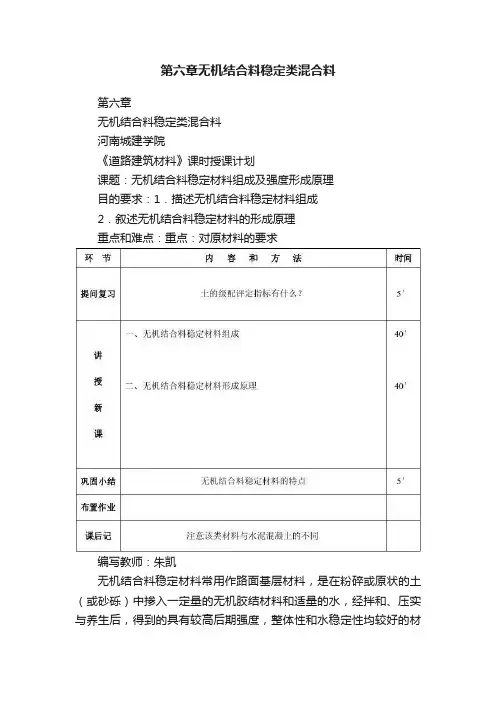

第六章无机结合料稳定类混合料第六章无机结合料稳定类混合料河南城建学院《道路建筑材料》课时授课计划课题：无机结合料稳定材料组成及强度形成原理目的要求：1．描述无机结合料稳定材料组成2．叙述无机结合料稳定材料的形成原理重点和难点：重点：对原材料的要求编写教师：朱凯无机结合料稳定材料常用作路面基层材料，是在粉碎或原状的土（或砂砾）中掺入一定量的无机胶结材料和适量的水，经拌和、压实与养生后，得到的具有较高后期强度，整体性和水稳定性均较好的材料。

由于无机结合料稳定材料耐磨性差，具有较大的变形能力，刚度介于柔性路面材料和刚性路面材料之间，故常将这类材料称为半刚性材料，以此修筑的基层或底基层亦称半刚性基层（或底基层）。

一、无机结合稳定材料的组成1．无机结合稳定材料的分类1）根据无机结合稳定材料组成的集料将其分为两大类①稳定土类②稳定粒料类：在粉碎或原状松散的土中掺入一定量的无机结合材料形成的称为稳定土类（如：水泥稳定土、等），在松散的碎石或砂砾中掺入一定量的无机结合材料形成的称为稳定粒料类（如：水泥稳定碎石、水泥稳定砂砾等）。

2）按无机胶结材料的种类可分为四大类：①用水泥稳定的混合料称为水泥稳定类（如：水泥稳定土、水泥稳定砂砾等）②用石灰稳定的混合料称为石灰稳定类（如：石灰稳定土等）；③同时用水泥和石灰稳定的混合料称为综合稳定类（如：综合稳定土、综合稳定砂砾等）；④用一定量的石灰和工业废渣稳定的混合料称为石灰工业废渣稳定类。

2．无机结合料稳定土组成材料及要求1）土除有机质或硫酸盐含量高的土以外，各类砂砾土、砂土、粉土和粘土都可以用作无机结合稳定材料。

一般规定用于稳定土的液限不大于40，塑性指数不大于20。

级配良好的土用作无机结合稳定料时，既可以节约无机结合料的用量，又可以取得满意的效果。

重粘土中粘土颗粒含量多，不易粉碎、拌和，用石灰稳定时，容易使路面造成缩裂。

粉质粘土的稳定效果最佳。

用水泥稳定重粘土时，同样因不易粉碎、拌和，会造成水泥用量过高，经济性差。

无机结合料稳定基层施工一、无机结合料稳定类基层分类及适用范围(1)水泥稳定集料类、石灰粉煤灰稳定集料类材料适用于各级公路的基层、底基层。

冰冻地区、多雨潮湿地区,石灰粉煤灰集料类材料宜用于高速公路、一级公路的下基层或底基层。

(2)石灰稳定类材料宜用于各级公路的底基层以及三、四级公路的基层。

(3)高速公路、一级公路的基层或上基层宜选用骨架密实型混合料。

二级及二级以下公路的基层和各级公路底基层可采用悬浮密实型骨架混合料。

均匀密实型混合料适用于高速公路、一级公路的底基层，二级及二级以下公路的基层。

骨架空隙型混合料具有较高的空隙率，适用于需要考虑路面内部排水要求的基层。

【例题单选】不宜用于高速公路基层的材料是OA水泥稳定集料类B石灰粉煤灰稳定集料类C石灰稳定类D骨架密实型混合料【参考答案】C二、无机结合料稳定基层的混合料组成设计图无机结合料稳定材料设计流程图目标配合比设计应包括下列技术内容：①选择级配范围。

②确定结合料类型及掺配比例O③验证混合料相关的设计及施工技术指标。

生产配合比设计应包括下列技术内容：①确定料仓供料比例。

②确定水泥稳定材料的容许延迟时间。

③确定结合料剂量的标定曲线。

C4；确定混合料的最佳含水率和最大干密度。

施工参数确定时，除了确定结合料剂量、合理含水率和最大干密度外，还要验证混合料强度技术指标。

【例题案例节选】图3-2无机结合料稳定材料配合比设计流程图【参考答案】C设计是生产配合比设计，D是结合料剂量。

三、混合料生产、摊铺及碾压1、一般规定施工工艺选择表(1)无机结合料稳定材料层宽在11米至12米之间时,每一流水作业段长度以500m为宜；无机结合类稳定材料层宽大于12米时，作业段宜相应缩短。

确定每日施工作业段长度，考虑因素：①施工机械和运输车辆的生产效率和数量。

②施工人员数量和操作熟练程度。

③施工季节和气候条件。

④水泥的初凝时间和延迟时间。

⑤减少施工接缝的数量。

(2)对水泥稳定材料或水泥粉煤灰稳定材料，宜在2h之内完成碾压成型，应取混合料的初凝时间与容许延迟时间较短的时间作为施工控制时间。

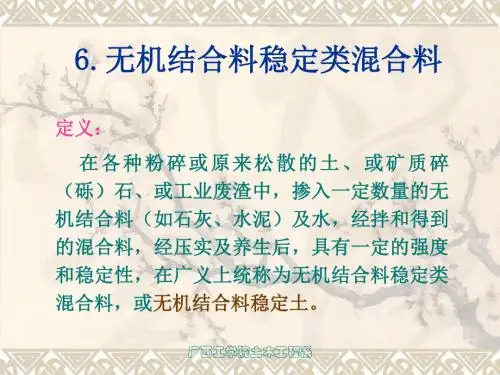

第七章无机结合料稳定材料1 ．概述定义：在粉碎的或原来松散的土中掺入一定量的无机结合料(包括水泥、石灰或工业废渣等)和水，经拌和得到的混合料在压实与养生后，其抗压强度符合规定的要求的材料称为无机结合料稳定材料。

以此修筑的路面称为无机结合料稳定路面。

特点：无机结合料稳定路面具有稳定性好、抗冻性能好、结构本身自成板体等特点，但其耐磨性差。

因此广泛用于修筑路面结构的基层和底基层。

（1）具有一定的抗拉强度，且各种材料的抗拉强度有明显的不同。

（2）环境温度对半刚性材料强度有很大的影响；（3）强度和刚度都随龄期增长；（4）刚度较柔性路面大，但比刚性路面小；（5）承载能力和分布荷载能力大于柔性路面；（6）容许弯沉小于柔性路面；（7）容易产生收缩裂缝。

土种类：粉碎的或原来松散的土按照土中单个颗粒(指碎石、砾石和砂颗粒)的粒径的大小和组成，将土分成细粒土、中粒土和粗粒土。

细粒土：颗粒的最大粒径小于10mm，且其中大于2mm的颗粒不少于90%。

中粒土：颗粒的最大粒径小于30mm，且其中大于20mm的颗粒不少于85%。

粗粒土：颗粒的最大粒径小于50mm，且其中大于40mm的颗粒不少于85%。

无机结合料稳定材料种类：不同的土与无机结合料拌和得到不同的稳定材料。

例石灰土、水泥土、水泥砂砾、石灰粉煤灰碎石等。

无机结合料稳定材料种类较多，其物理、力学性质各有特点，应根据结构要求，掺加剂和原材料的供应情况及施工条件，进行综合技术、经济比较后确定。

使用场合：由于无机结合料稳定材料其刚度介于粒料和水泥混凝土之间，常称此为半刚性材料，以此修筑的基层或底基层亦称为半刚性基层。

2 ．无机结合料稳定材料的特性无机结合料稳定材料的力学特征包括应力-应变关系、疲劳特性、收缩特性、温缩特性。

2．1无机结合料稳定材料的应力-应变特征设计龄期无机结合料稳定路面的重要特点之一是强度和模量随龄期的增长而不断增长，逐渐具有一定的刚性性质。

一般规定水泥稳定类材料设计龄期为三个月，石灰或二灰稳定类材料设计龄期六个月。
