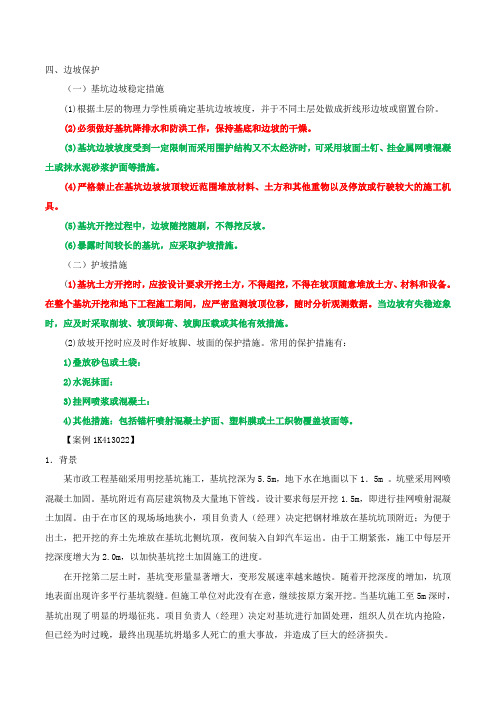

四、边坡保护（一）基坑边坡稳定措施(1)根据土层的物理力学性质确定基坑边坡坡度，并于不同土层处做成折线形边坡或留置台阶。
(2)必须做好基坑降排水和防洪工作，保持基底和边坡的干燥。
(3)基坑边坡坡度受到一定限制而采用围护结构又不太经济时，可采用坡面土钉、挂金属网喷混凝土或抹水泥砂浆护面等措施。
(4)严格禁止在基坑边坡坡顶较近范围堆放材料、土方和其他重物以及停放或行驶较大的施工机具。
(5)基坑开挖过程中，边坡随挖随刷，不得挖反坡。
(6)暴露时间较长的基坑，应采取护坡措施。
（二）护坡措施(1)基坑土方开挖时，应按设计要求开挖土方，不得超挖，不得在坡顶随意堆放土方、材料和设备。
在整个基坑开挖和地下工程施工期间，应严密监测坡顶位移，随时分析观测数据。
当边坡有失稳迹象时，应及时采取削坡、坡顶卸荷、坡脚压载或其他有效措施。
(2)放坡开挖时应及时作好坡脚、坡面的保护措施。
常用的保护措施有：1)叠放砂包或土袋：2)水泥抹面：3)挂网喷浆或混凝土：4)其他措施：包括锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。
【案例1K413022】1．背景某市政工程基础采用明挖基坑施工，基坑挖深为5.5m，地下水在地面以下1．5m 。
坑壁采用网喷混凝土加固。
基坑附近有高层建筑物及大量地下管线。
设计要求每层开挖1.5m，即进行挂网喷射混凝土加固。
由于在市区的现场场地狭小，项目负责人（经理）决定把钢材堆放在基坑坑顶附近；为便于出土，把开挖的弃土先堆放在基坑北侧坑顶，夜间装入自卸汽车运出。
由于工期紧张，施工中每层开挖深度增大为2.0m，以加快基坑挖土加固施工的进度。
在开挖第二层土时，基坑变形量显著增大，变形发展速率越来越快。
随着开挖深度的增加，坑顶地表面出现许多平行基坑裂缝。
但施工单位对此没有在意，继续按原方案开挖。
当基坑施工至5m深时，基坑出现了明显的坍塌征兆。
项目负责人（经理）决定对基坑进行加固处理，组织人员在坑内抢险，但已经为时过晚，最终出现基坑坍塌多人死亡的重大事故，并造成了巨大的经济损失。

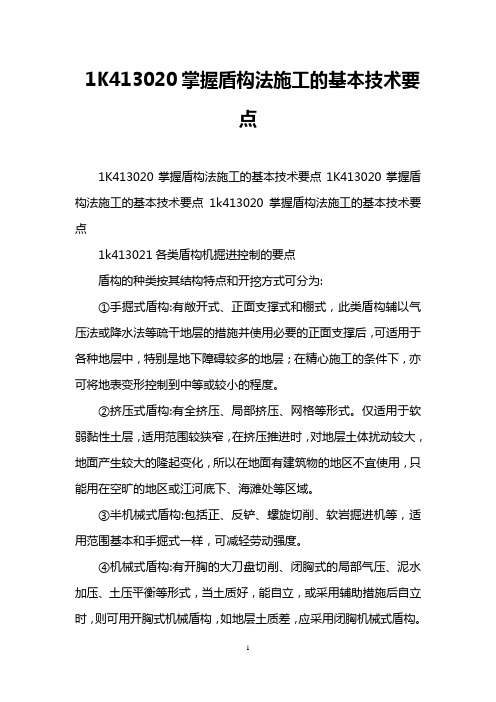

1K413020掌握盾构法施工的基本技术要点1K413020掌握盾构法施工的基本技术要点1K413020掌握盾构法施工的基本技术要点1k413020掌握盾构法施工的基本技术要点1k413021各类盾构机掘进控制的要点盾构的种类按其结构特点和开挖方式可分为:①手掘式盾构:有敞开式、正面支撑式和棚式，此类盾构辅以气压法或降水法等疏干地层的措施并使用必要的正面支撑后，可适用于各种地层中，特别是地下障碍较多的地层；在精心施工的条件下，亦可将地表变形控制到中等或较小的程度。
②挤压式盾构:有全挤压、局部挤压、网格等形式。
仅适用于软弱黏性土层，适用范围较狭窄，在挤压推进时，对地层土体扰动较大，地面产生较大的隆起变化，所以在地面有建筑物的地区不宜使用，只能用在空旷的地区或江河底下、海滩处等区域。
③半机械式盾构:包括正、反铲、螺旋切削、软岩掘进机等，适用范围基本和手掘式一样，可减轻劳动强度。
④机械式盾构:有开胸的大刀盘切削、闭胸式的局部气压、泥水加压、土压平衡等形式，当土质好，能自立，或采用辅助措施后自立时，则可用开胸式机械盾构，如地层土质差，应采用闭胸机械式盾构。
土压平衡盾构推进过程中依靠开挖面切削面板的临时挡土效果、充满于密封仓内的切削土土压，以及螺旋输送机排土机构的综合作用，保证削土土压，以及螺旋输送机排土机构的综合作用，保持开挖面的稳定状态。
泥水加压盾构在开挖面和泥水室内充满加压的泥水，通过加压作用和压力保持机构，保证开挖面土体的稳定。
土压平衡系列盾构推进施工时，采用控制螺旋排土机转速和其出土量大小的方法来控制土仓内的平衡压力值。
泥水盾构通过调节泥水压力、泥水流量、泥水浓度来达到开挖面的稳定。
土压平衡盾构切口平衡压力值大小与盾构的埋深、土层中土的重度、土层中的内摩擦角有关。
盾构正面稳定的效果将直接影响地层变形，平衡压力过大、过小，进土量过多、过少，平衡压力大小波动过多等情况将导致正面稳定不佳的现象产生。
正面土体稳定控制包含着推力、推进速度和出土量的三者的相互关系，对盾构施工轴线和地层变形量的控制起主导作用，应在盾构施工中根据不同土质和覆土厚度、地面建筑物，配合监测信息的分析，及时调整平衡点，同时控制每次纠偏的量，减少对土体的扰动，及时调整注浆量，有效地控制轴线和地层变形。

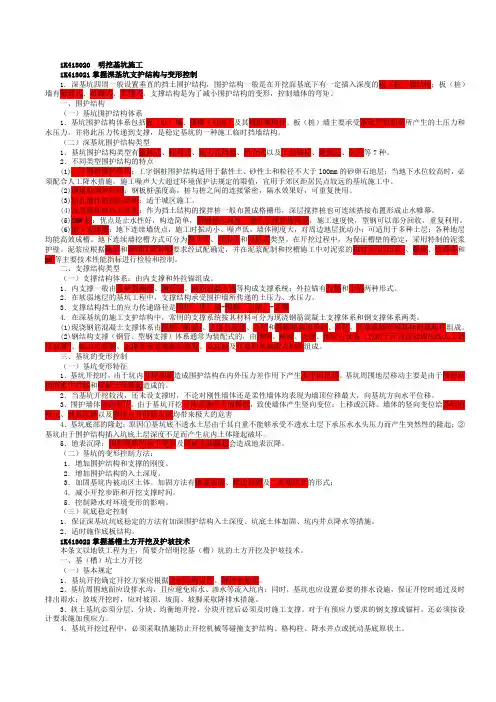

1K413020 明挖基坑施工1K413021掌握深基坑支护结构与变形控制1. 深基坑四周一般设置垂直的挡土围护结构，围护结构一般是在开挖面基底下有一定插入深度的板（桩）墙结构；板（桩）墙有悬臂式、单撑式、多撑式。
支撑结构是为了减小围护结构的变形，控制墙体的弯矩。
一、围护结构（一）基坑围护结构体系1．基坑围护结构体系包括板（桩）墙、围檩（冠梁）及其他附属构件。
板（桩）墙主要承受基坑开挖卸荷所产生的土压力和水压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。
（二）深基坑围护结构类型1．基坑围护结构类型有板柱式、柱列式、重力式挡墙、组合式以及土层锚杆、逆筑法、沉井等7种。
2．不同类型围护结构的特点(1)工字钢桩围护结构：工字钢桩围护结构适用于黏性土、砂性土和粒径不大于lOOmm的砂卵石地层；当地下水位较高时，必须配合人工降水措施。
施工噪声大大超过环境保护法规定的限值，宜用于郊区距居民点较远的基坑施工中。
(2)钢板桩围护结构：钢板桩强度高，桩与桩之间的连接紧密，隔水效果好，可重复使用。
(3)钻孔灌注桩围护结构：适于城区施工。
(4)深层搅拌桩挡土结构：作为挡土结构的搅拌桩一般布置成格栅形，深层搅拌桩也可连续搭接布置形成止水帷幕。
(5)SMW桩：优点是止水性好，构造简单，型钢插入深度一般小于搅拌桩深度，施工速度快，型钢可以部分回收、重复利用。
(6)地下连续墙：地下连续墙优点，施工时振动小、噪声低，墙体刚度大，对周边地层扰动小；可适用于多种土层；各种地层均能高效成槽。
地下连续墙挖槽方式可分为抓斗式、冲击式和回转式类型。
在开挖过程中，为保证槽壁的稳定，采用特制的泥浆护壁。
泥浆应根据地质和地面沉降控制要求经试配确定，并在泥浆配制和挖槽施工中对泥浆的相对密度(比重)、黏度、含砂率和pH等主要技术性能指标进行检验和控制。
二、支撑结构类型（一）支撑结构体系：由内支撑和外拉锚组成。
1．内支撑一般由各种型钢撑、钢管撑、钢筋混凝土撑等构成支撑系统；外拉锚有拉锚和土锚两种形式。

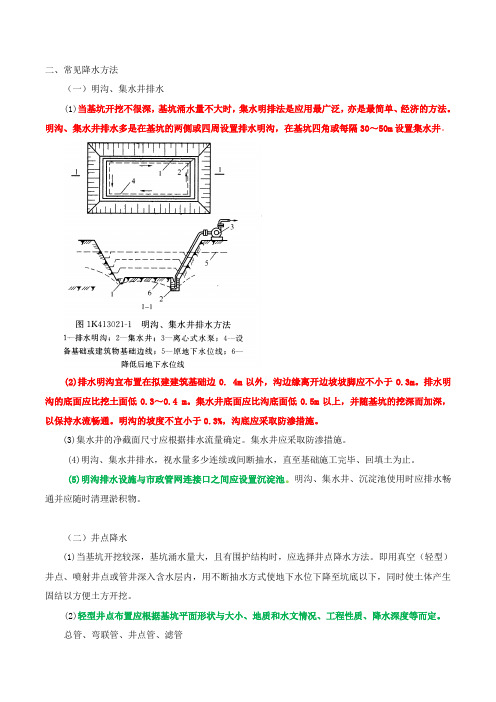

二、常见降水方法（一）明沟、集水井排水(1)当基坑开挖不很深，基坑涌水量不大时，集水明排法是应用最广泛，亦是最简单、经济的方法。
明沟、集水井排水多是在基坑的两侧或四周设置排水明沟，在基坑四角或每隔30～50m设置集水井。
(2)排水明沟宜布置在拟建建筑基础边0. 4m以外，沟边缘离开边坡坡脚应不小于O.3m。
排水明沟的底面应比挖土面低0.3～0.4 m。
集水井底面应比沟底面低0.5m以上，并随基坑的挖深而加深，以保持水流畅通。
明沟的坡度不宜小于0.3%，沟底应采取防渗措施。
(3)集水井的净截面尺寸应根据排水流量确定。
集水井应采取防渗措施。
(4)明沟、集水井排水，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止。
(5)明沟排水设施与市政管网连接口之间应设置沉淀池。
明沟、集水井、沉淀池使用时应排水畅通并应随时清理淤积物。
（二）井点降水(1)当基坑开挖较深，基坑涌水量大，且有围护结构时，应选择井点降水方法。
即用真空（轻型）井点、喷射井点或管井深入含水层内，用不断抽水方式使地下水位下降至坑底以下，同时使土体产生固结以方便土方开挖。
(2)轻型井点布置应根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。
总管、弯联管、井点管、滤管当基坑（槽）宽度小于6m且降水深度不超过6m时，可采用单排井点，布置在地下水上游一侧；两侧，当基坑面积较大时，宜采用环形井点。
挖土运输设备出入道可不封闭，间距可达4m，一般留在地下水下游方向。
(3)轻型井点宜采用金属管，井管距坑壁不应小于1．O～1.5m（距离太小易漏气）。
井点间距一般为0. 8～1.6m。
集水总管标高宜尽量接近地下水位线并沿抽水水流方向有0.2 5%～0.5%的上仰坡度，水泵轴心与总管齐平。
井点管的入土深度应根据降水深度及储水层所有位置决定，但必须将滤水管埋入含水层内，并且比挖基坑（沟、槽）底深0.9～1.2m，井点管的埋置深度应经计算确定。
(4)真空井点和喷射井点可选用清水或泥浆钻进、高压水套管冲击工艺（钻孔法、冲孔法或射水法），对不易塌孔、缩颈地层也可选用长螺旋钻机成孔；成孔深度宜大于降水井设计深度0. 5～1. Om。

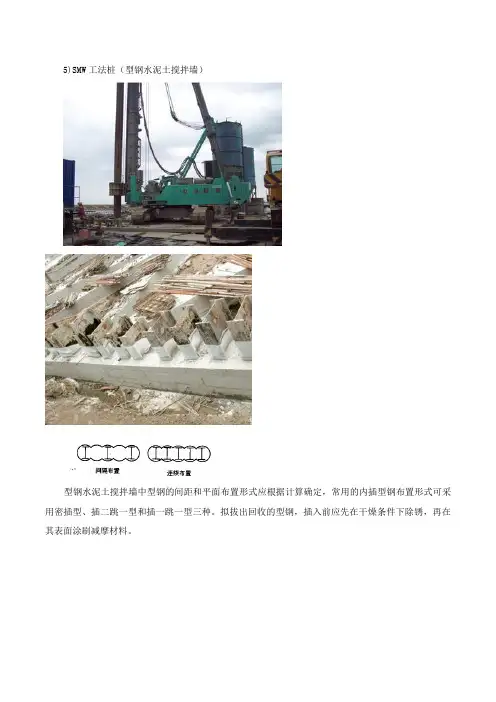

5)SMW工法桩（型钢水泥土搅拌墙）型钢水泥土搅拌墙中型钢的间距和平面布置形式应根据计算确定，常用的内插型钢布置形式可采用密插型、插二跳一型和插一跳一型三种。
拟拔出回收的型钢，插入前应先在干燥条件下除锈，再在其表面涂刷减摩材料。
6)重力式水泥土挡墙深层搅拌桩是用搅拌机械将水泥、石灰等和地基土相拌合，形成相互搭接的格栅状结构形式，也可相互搭接成实体结构形式。
由于采用重力式结构，开挖深度不宜大于7m。
7)地下连续墙地下连续墙主要有预制钢筋混凝土连续墙和现浇钢筋混凝土连续墙两类，通常地下连续墙一般指后者。
地下连续墙有如下优点：施工时振动小、噪声低，墙体刚度大，对周边地层扰动小；可适用于多种土层，除夹有孤石、大颗粒卵砾石等局部障碍物时影响成槽效率外，对黏性土、无黏性土、卵砾石层等各种地层均能高效成槽。
地下连续墙施工采用专用的挖槽设备，沿着基坑的周边，按照事先划分好的幅段，开挖狭长的沟槽。
挖槽方式可分为抓斗式、冲击式和回转式等类型。
地下连续墙的一字形槽段长度宜取4～6m。
当成槽施工可能对周边环境产生不利影响或槽壁稳定性较差时，应取较小的槽段长度。
必要时，宜采用搅拌桩对槽壁进行加固；地下连续墙的转角处或有特殊要求时，单元槽段的平面形状可采用L形、T 形等。
地下连续墙的槽段接头应按下列原则选用：①地下连续墙宜采用圆形锁口管接头、波纹管接头、楔形接头、工字钢接头或混凝土预制接头等柔性接头；②当地下连续墙作为主体地下结构外墙，且需要形成整体墙体时，宜采用刚性接头；刚性接头可采用一字形或十字形穿孔钢板接头、钢筋承插式接头等；在采取地下连续墙顶设置通长的冠梁、墙壁内侧槽段接缝位置设置结构壁柱、基础底板与地下连续墙刚性连接等措施时，也可采用柔性接头。
导墙是控制挖槽精度的主要构筑物，导墙结构应建于坚实的地基之上，并能承受水土压力和施工机具设备等附加荷载，不得移位和变形。
在开挖过程中，为保证槽壁的稳定，采用特制的泥浆护壁。

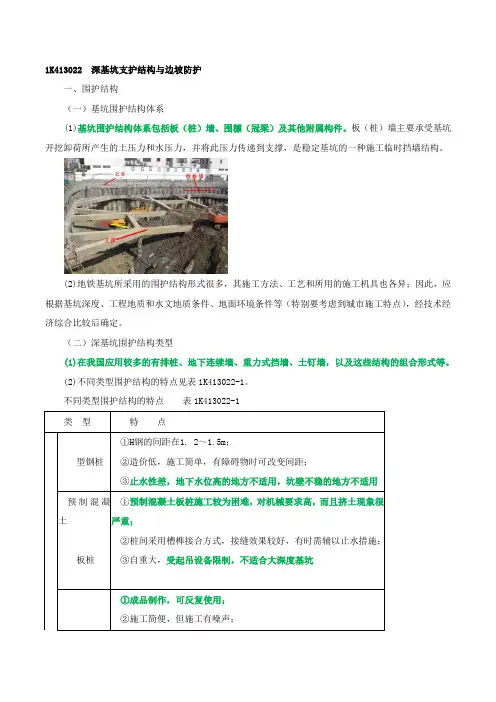

1K413022 深基坑支护结构与边坡防护一、围护结构（一）基坑围护结构体系(1)基坑围护结构体系包括板（桩）墙、围檩（冠梁）及其他附属构件。
板（桩）墙主要承受基坑开挖卸荷所产生的土压力和水压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。
(2)地铁基坑所采用的围护结构形式很多，其施工方法、工艺和所用的施工机具也各异；因此，应根据基坑深度、工程地质和水文地质条件、地面环境条件等（特别要考虑到城市施工特点），经技术经济综合比较后确定。
（二）深基坑围护结构类型(1)在我国应用较多的有排桩、地下连续墙、重力式挡墙、土钉墙，以及这些结构的组合形式等。
(2)不同类型围护结构的特点见表1K413022-1。
不同类型围护结构的特点表1K413022-1续表1)型钢桩基坑开挖时，随挖土方随在桩间插入50mm厚的水平木板，以挡住桩间土体。
工字钢桩围护结构适用于黏性土、砂性土和粒径不大于100mm的砂卵石地层；当地下水位较高时，必须配合人工降水措施。
打桩时，施工噪声一般都在100dB以上，大大超过环境保护法规定的限值，因此，这种围护结构一般用于郊区距居民点较远的基坑施工中。
当基坑范围不大时，例如地铁车站的出入口，临时施工竖井可以考虑采用工字钢做围护结构。
2)预制混凝土板桩常用钢筋混凝土板桩截面的形式有四种：矩形、T形、工字形及口字形。
矩形截面板桩制作较方便，桩间采用槽榫接合方式，接缝效果较好，是使用最多的一种形式3)钢板桩与钢管桩钢板桩强度高，桩与桩之间的连接紧密，隔水效果好。
具有施工灵活，板桩可重复使用等优点，是基坑常用的一种挡土结构。
板桩的形式有多种，拉森型是最常用的，在基坑较浅时也可采用大规格的槽钢（采用槽钢且有地下水时要辅以必要的降水措施）。
钢板桩断面形式较多，常用的形式多为U形或Z形。
我国地下铁道施工中多用U形钢板桩，4)钻孔灌注桩围护结构钻孔灌注桩一般采用机械成孔。
地铁明挖基坑中多采用螺旋钻机、冲击式钻机和正反循环钻机等。

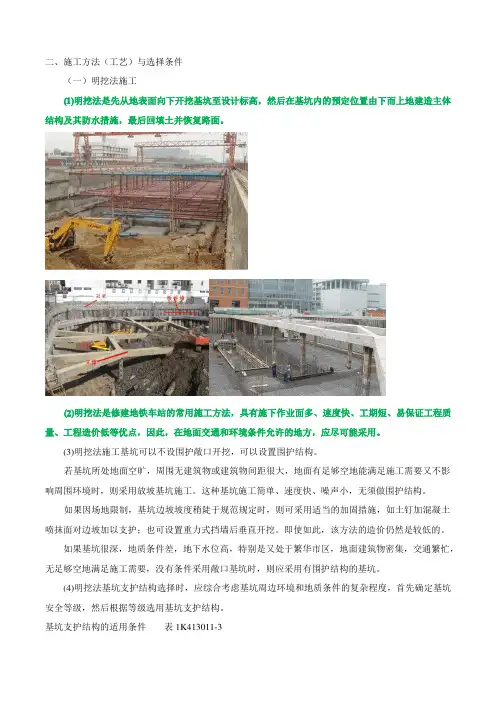

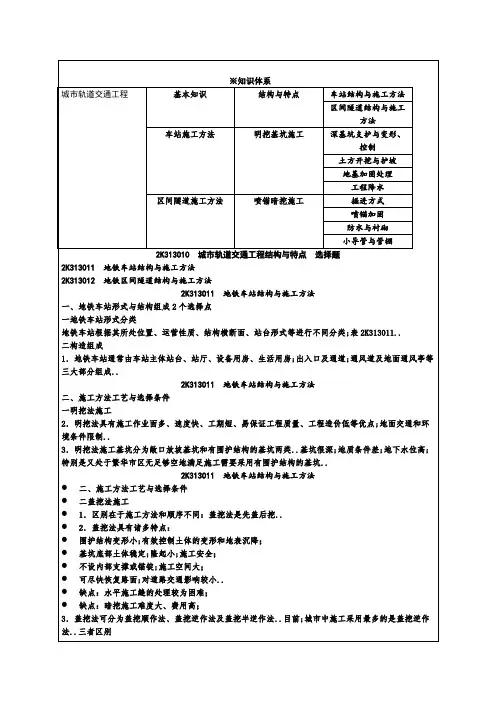

二、施工方法（工艺）与选择条件（一）明挖法施工(1)明挖法是先从地表面向下开挖基坑至设计标高，然后在基坑内的预定位置由下而上地建造主体结构及其防水措施，最后回填土并恢复路面。
(2)明挖法是修建地铁车站的常用施工方法，具有施下作业面多、速度快、工期短、易保证工程质量、工程造价低等优点，因此，在地面交通和环境条件允许的地方，应尽可能采用。
(3)明挖法施工基坑可以不设围护敞口开挖，可以设置围护结构。
若基坑所处地面空旷，周围无建筑物或建筑物间距很大，地面有足够空地能满足施工需要又不影响周围环境时，则采用放坡基坑施工。
这种基坑施工简单、速度快、噪声小，无须做围护结构。
如果因场地限制，基坑边坡坡度稍陡于规范规定时，则可采用适当的加固措施，如土钉加混凝土喷抹面对边坡加以支护；也可设置重力式挡墙后垂直开挖。
即使如此，该方法的造价仍然是较低的。
如果基坑很深，地质条件差，地下水位高，特别是又处于繁华市区，地面建筑物密集，交通繁忙，无足够空地满足施工需要，没有条件采用敞口基坑时，则应采用有围护结构的基坑。
(4)明挖法基坑支护结构选择时，应综合考虑基坑周边环境和地质条件的复杂程度，首先确定基坑安全等级，然后根据等级选用基坑支护结构。
基坑支护结构的适用条件表1K413011-3结构类型适用条件安全等级基坑深度、环境条件、土类和地下水条件拉锚式结构适用于较深基坑①排桩适用于可采用降水或截水帷幕的基坑适用于较深基坑②地下连续墙可同时用于截水支支撑式结构挡悬臂式结构式一级适用于较浅基坑③锚杆不宜用在软土层和高水位的碎石土、砂土中当拉锚式、支撑式④当邻近基坑有建筑物地下室、地下构筑物等，锚和悬臂式结构不杆的有效长度不足时，不应采用锚杆适用时，可考虑采⑤当锚杆施工会造成基坑周边建（构）筑物的损害用双排桩或违反城市地下空间规划等规定时，不应采用锚杆结双排桩二级构三级结构类型预应力锚杆复合土钉墙适用条件安全等级基坑深度、环境条件、土类和地下水条件单一土钉墙适用于地下水位以上或降水的非软土基坑，且基坑深度不宜大于12m适用于地下水位以上或降水的非软土基坑，且基坑深度不宜大于15m 当基坑潜在滑动面内有建筑适用于非软土基坑，且基坑深度不物、重要地下管线时，不宜采用土宜大于12m ；用于淤泥质土基坑时，钉墙基坑深度不宜大于6m ；不宜用在高水位的碎石土、砂土层中适用于地下水位以上或降水的基坑，用于非软土基坑时，基坑深度不宜大于12m;用于淤泥质土基坑时，基坑深度不宜大于6m土水泥土桩复钉合土钉墙墙二级三级微型桩复合土钉墙结构类型重力式水泥土墙适用条件安全等级基坑深度、环境条件、土类和地下水条件二级三级适用于淤泥质土、淤泥基坑，且基坑深度不宜大于7m放坡三级①施工场地满足放坡条件②放坡与上述支护结构形式结合。

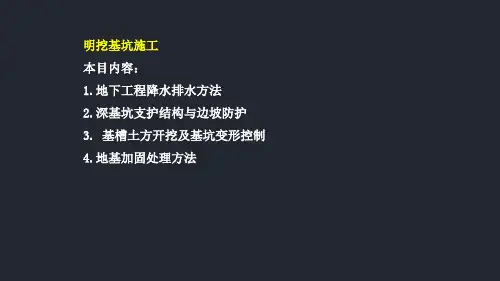

1K413020 明挖基坑施工

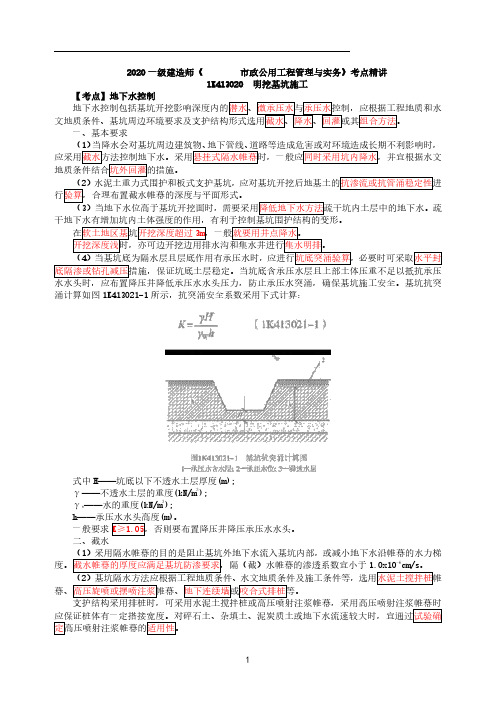

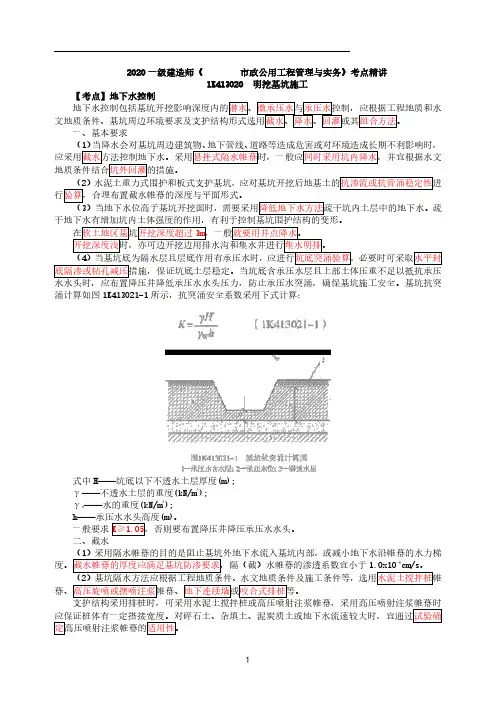

1K413021 地下工程降水排水方法
一、降水方法选择
（一）基本要求
(1)当地下水位高于基坑开挖面，需要采用降低地下水方法疏干坑内土层中的地下水。
疏干地下水有增加坑内土体强度的作用，有利于控制基坑围护结构的变形。
(2)当坑底含承压水层且上部土体压重不足以抵抗承压水水头时，应布置降压井降低承压水水头压力，防止承压水突涌，确保基坑开挖施工安全。
(3)当降水会对基坑周边建（构）筑物、地下管线、道路等造成危害或对环境造成长期不利影响时，应采取截水方法控制地下水。
采用悬挂式帷幕时，应同时采用坑内降水，并宜根据水文地质条件采取坑外回灌措施。
（二）工程降水方法的选用
工程降水有多种技术方法，可根据土层情况、渗透性、降水深度、周围环境、支护结构种类按表】K413021选择和设计。
井点降水方法的选用表1K413021。
1K413024地基加固处理方法一、地基加固处理作用与方法选择（一）基坑地基加固的目的(1)基坑地基按加固部位不同，分为基坑内加固和基坑外两种。
(2)基坑外加固的目的主要是止水，有时也可减少围护结构承受的主动土压力。
(3)基坑内加固的目的主要有：提高土体的强度和土体的侧向抗力，减少围护结构位移，保护基坑周边建筑物及地下管线；防止坑底土体隆起破坏；防止坑底土体渗流破坏；弥补围护墙体插入深度不足等。
（二）基坑地基加固的方式(1)在软土地基中，当周边环境保护要求较高时，基坑工程前宜对基坑内被动区土体进行加固处理，以便提高被动区土体抗力，减少基坑开挖过程中围护结构的变形。
按平面布置形式分类，基坑内被动区加固形式主要有墩式加固、裙边加固、抽条加固、格栅式加固和满堂加固(见图1K413024-1)o采用墩式加固时，土体加固一般多布置在基坑周边阳角位置或跨中区域；长条形基坑可考虑采用抽条加固；基坑面积较大时，宜采用裙边加固；地铁车站的端头井一般采用格栅式加固；环境保护要求高，或为了封闭地下水时，可采用满堂加固。
加固体的深度范围应从第二道支撑底至开挖面以下一定深度，考虑地表有施工机具运行需要时，也可以采用低水泥掺量加固到地面。
(2)换填材料加固处理法，以提高地基承载力为主，适用于较浅基坑，方法简单操作方便。
(3)采用水泥土搅拌、高压喷射注浆、注浆或其他方法对地基掺人一定量的固化剂或使土体固结，以提高土体的强度和土体的侧向抗力为主，适用于深基坑。
二、常用方法与技术要点（一）注浆法(2) 注浆法所用的浆液是由主剂（原材料）、溶剂（水或其他溶剂）及各种外加剂混合而成。
注浆材料有很多，其中，水泥浆是以水泥为主的浆液，适用于岩土加固，是国内外常用的浆液。
(3)在地基处理中，注浆工艺所依据的理论主要可分为渗透注浆、劈裂注浆、压密注浆和电动化学注浆四类；其应用条件见表1K413024-1 。
不同注浆法的适用范围表1K413024-1（二）水泥土搅拌法(2)水泥土搅拌法适用于加固淤泥、淤泥质土、素填土、黏性土（软塑和可塑）、粉土（稍密、中密）、粉细砂（稍密、中密）、中粗砂（松散、稍密）、饱和黄土等土层。
第1篇一、引言基坑施工是建筑工程中的重要环节，涉及到土方开挖、支护结构、降水和监测等多个方面。
为确保施工质量和安全，本讲义将详细介绍基坑施工的相关知识，包括施工准备、施工工艺、质量控制及安全管理等内容。
二、施工准备1. 技术准备：熟悉工程图纸，明确基坑设计参数；编制施工组织设计，明确施工方案、进度安排和质量标准。
2. 人员准备：组织专业施工队伍，进行技术交底和安全培训。
3. 材料准备：采购必要的施工材料，如钢筋、模板、混凝土、支护材料等。
4. 设备准备：调试施工设备，确保其正常运行。
三、施工工艺1. 土方开挖：按照设计要求进行土方开挖，注意保持边坡稳定，防止坍塌。
2. 支护结构施工：根据地质条件和设计要求，选择合适的支护结构，如锚杆支护、土钉墙、排桩支护等。
3. 降水施工：针对地下水位较高的情况，采用井点降水、喷射井点降水等方法降低地下水位。
4. 监测：对基坑进行沉降、位移、倾斜等监测，确保施工安全。
四、质量控制1. 材料质量：严格检查施工材料的质量，确保符合设计要求。
2. 施工质量：按照施工规范和操作规程进行施工，确保施工质量。
3. 检验检测：对施工过程中的关键工序进行检验检测，确保工程质量。
五、安全管理1. 安全教育：对施工人员进行安全教育培训，提高安全意识。
2. 现场管理：加强现场管理，确保施工安全。
3. 应急预案：制定应急预案，应对突发事件。
六、案例分析以下为几个基坑施工案例：1. 重力式挡墙：适用于开挖深度不大、环境对位移要求可允许的基坑。
其结构特征由挡土结构与支撑结构两部分组成，支撑材料有钢筋混凝土桩、地下连续墙等。
2. SMW三轴水泥土搅拌墙：适用于深基坑、软土地基等复杂地质条件。
其结构特征由挡土结构与锚固系统两部分组成，支撑材料有钢板桩等。
3. 钻孔灌注桩：适用于不同地质条件的基坑支护，具有施工速度快、稳定性好等优点。
七、总结基坑施工是建筑工程中的重要环节，施工过程中要充分考虑地质条件、设计要求、施工工艺等因素，确保施工质量和安全。
1K413020明挖基坑施工1、基坑维护结构一般是在基层底下有一定插入深度的（）。
2、支撑的目的是减少维护结构的变形，控制墙体的（）在允许范围内。
3、基坑的维护结构载荷主要来自（）所产生的土压力和水压力。
并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。
4、目前在我国应用较多的基坑维护结构类型有（）种。
5、设置内支撑的基坑维护结构，挡土的应力传递路径是（）。
A维护墙-支撑-围檩B支撑-围檩-维护墙C维护墙-围檩-支撑D围檩-支撑-维护墙6、以下关于各种维护结构特点错误的是（）A混凝土灌注桩刚度大，施工对环境影响小，需采取降水或止水措施BSMW桩刚度大，型钢可反复使用，需采取降水或止水措施C地下连续墙强度与刚度大，适用于地层广，隔水性好，可兼做部分主题结构D钢管桩截面刚度大于钢板桩，需采取防水措施。
7、当基坑开挖较浅，尚未设置支撑时维护墙体的水平变形表现为（）。
A墙顶位移最大，向基坑方向水平位移B强顶位移最小，向基坑方向水平位移，承三角形分布C强顶位移最大，向基坑外方向水平位移D墙顶位移最小，向基坑外方向水平位移，呈三角形分布。
8、基坑维护墙墙体的竖向变位会带来一些危害。
以下不属于墙体竖向变位带来危险的是（）。
A地表沉降B墙体的稳定性C坑底隆起D基坑的稳定9、基坑的（）会造成地表沉降。
A维护结构的水平变形B坑底土地隆起C支撑的变形DA+B.10、确定基坑开挖方案的依据主要有（）和降排水要求。
A基坑支护结构B基坑平面尺寸C基坑深度D基坑周边环境。
11、以下关于软土基坑基本规定说法错误的是（）。
A必须分层、分块、均衡地开挖B分层开挖后必须及时施工支撑C必须按设计要求对钢支撑施加预应力D必须按设计要求对锚杆施加预应力。
12、放坡基坑施工中，基坑边坡（）是直接影响基坑稳定的重要因素。
13、放坡基坑施工中，分级放坡时，宜设置分级过渡平台，下级放坡坡度宜（）上级放坡坡度。
14、放坡基坑施工中，严格禁止在基坑边坡顶（）范围堆放材料，土方和其他重物以及停置或行驶较大的施工机械。
一级建造师《市政公用工程管理与实务》★精华讲义1K413020明挖基坑施工【考点】监控量测1.主要工作（1（2（3地质和环境条件很复杂；邻近重要建（构）筑物和管线，（41.（1（2（1）形式：①坑底存在连续分布、埋深较浅隔水层——落底式（进入下卧隔水层深度不宜小于1.5m）；②坑底含水层厚度大——悬挂式（若不满足渗透稳定性应增加帷幕深度、设置减压井）；③碎石土、杂填土、泥炭质土或地下水流速较大——宜通过试验确定高压喷射注浆帷幕适用性。
0.6～0.8；水泥掺量15～20%）；0.9～1.1；水泥掺量25～40%）。
①隔断降水含水层（内）；②底位于承压水含水层隔水顶板中（外）；③底位于承压水含水层中（内）。
①明沟：坡度宜为不宜小于0.1～0.5%），沟底防渗离开基础②集水井：基坑四角或每隔1.0m）以上。
尺寸和数量根据汇水量确定。
（2）井点降水①布置：单排（B ＜6m 且降水深度≤6m ，上游侧）、双排（B ＞6m 或土质不良、渗透系数大）、环形（面积较大）。
1.0m ），井点间距0.8～2.0m ），入土深度～5.0m 。
岩石成分砾石。
0.1～0.2MPa 0.2～0.5MPa 。
水位1m 。
1.应力传递路径2.（1）现浇钢筋混凝土：围檩(圈梁围檩与围护之间紧密接触，不得留有缝隙（不低于。
10%）。
【考点】边坡防护0.5m ，土质边坡不宜小于1.0m 。
分级放坡下级坡度宜缓2.边坡稳定控制措施（1（2（3（4（5（6）严密监测坡顶位移，分析监测数据，有失稳迹象，采取削坡、坡顶卸荷、坡脚压载或其他有效措施。
3.护坡措施：叠放砂包或土袋，水泥砂浆或细石混凝土抹面，挂网喷浆或混凝土，锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。
【考点】开挖及基坑变形控制1.开挖基本要求（1）开挖方案。
（2）坑外截水。
（3）坑内排水（4）先降后挖。
（5）分层、分块、对称、均衡；自上而下；开挖后及时支护（紧跟流水段）；未达设计要求严禁向下开挖。
（二）盖挖法施工
(1)盖挖法施工也是明挖施工的一种形式，与常见的明挖法施工的主要区别在于施工方法和顺序不同：盖挖法是先盖后挖，即先以临时路面或结构顶板维持地面畅通，再向下施工。
施工基本流程：
(2)盖挖法具有诸多优点：围护结构变形小，能够有效控制周围土体的变形和地表沉降，有利于保护邻近建筑物和构筑物；基坑底部土体稳定，隆起小，施工安全；盖挖逆作法用于城市街区施工时，可尽快恢复路面，对道路交通影响较小。
盖挖法也存在一些缺点：盖挖法施工时，混凝土结构的水平施工缝的处理较为困难；盖挖逆作法施工时，暗挖施工难度大、费用高；盖挖法每次分部开挖与浇筑或衬砌的深度，应综合考虑基坑稳定、环境保护、永久结构形式和混凝土浇筑作业等因素来确定。
(3)盖挖法可分为盖挖顺作法、盖挖逆作法及盖挖半逆作法。
目前，城市中施工采用最多的是盖挖逆作法。
1)盖挖顺作法
盖挖顺作法的具体施工流程见图1K413011-1 。
对于饱和的软弱地层应以刚度大、止水性能好的地下连续墙为首选方案。
2)盖挖逆作法
其工法特点是：快速覆盖、缩短中断交通的时间；自上而下的顶板、中隔板及水平支撑体系刚度大，可营造一个相对安全的作业环境；占地少、回填量小、可分层施丁，也可分左右两幅施工，交通导改灵活；不受季节影响、无冬期施工要求，低噪声、扰民少；设备简单、不需大型设备，操作空间大、操作环境相对较好。
盖挖逆作法没有太复杂技术，它是将若干简单的、原始的技术巧妙地有机组合，形成的一套完整的施工工法。
盖挖逆作法对钢管柱的加工、运输、吊装、就位要求精度极高，不论是旋挖桩钢管基础或条形基础都有一套完整的工艺流程。
3)盖挖半逆作法。
