板框压滤机使用说明与维护手册一、板框压滤机型号说明XMA-LY4-80-U板框压滤机4-80m2板框压滤机有明流与暗流两类，有手动千斤顶、液压、自动保压、自动拉板，机型根据客户自己需求所定。

二、板框压滤机结构与工作原理1、板框压滤机结构板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。

（1）根据压紧方式不同可分为手动、机动、液压三种方式：a.手动压紧：是以螺旋式机械千斤顶推动中顶板将滤板压紧。

b.机械压紧：压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。

压紧时，电动机正转，带动减速器，使丝杆在螺母中转动，推动中顶板将板框压紧。

当电机电流达到一定数值时（即最大压紧力），关闭电源，停止转动。

退回时，电机反转即可。

c.液压压紧：液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。

液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。

液压压紧时，推动手动阀，使液压站通过齿轮泵提供高压油，使活塞杆与丝杆顶出，推动中顶板将板框压紧。

当压力达到溢流阀设定的压力值（压力表显示）时，手动阀复位，并关闭电机电源，压紧动作完成。

退回时，反方向推动手动阀，活塞杆、丝杆、中顶板开始收回。

（2）根据板框形式可分为板框式、厢式、囊式三种。

2、板框压滤机工作原理待过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。

板框压滤机的排水可分为明流和暗流两种形式。

滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。

板框根据滤饼是否需要漂洗又可分为漂洗式和压干式两种。

我们的压滤机采用双向同步洗涤，当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。

板框式压滤机选型、计算及常见问题分析总结板框式压滤机是工厂普遍采用的一种间歇式过滤设备。

由架座、固定支撑板、滤板、滤框、压紧板、横梁和压紧装置等组成。

架座间装置了两根平行的横梁，滤板和滤框顺序地垂直悬挂在横梁上。

图1所示为板框式压滤机的一种形式。

图1 板框式压滤机1一架座；2一固定支撑板；3一滤板；4一滤框；5一压紧板；6一横梁；7一压紧装置；8一平衡锤；9一清液槽一、板框压滤机的选型板框压滤机是将泥浆填充到滤板之间，通过挤压滤板将水挤出，通过滤布过滤污泥，最终实现脱水。

一般由支撑架、液压缸、滤板、给气系统、滤布冲洗系统和限位装置组成。

设备选型需考虑以下几点：（1）泥饼含水率。

板框压滤机在挤压脱水过程作用形式更加直接、作用时间相对较长，作用效率较高，处理后的泥饼含水率较小，所得泥饼占地空间较小。

（2）板框材质。

板框主要采用不易变形刚度较大，且质量较轻的材料，且在挤压过程中，能够耐高压。

（3）滤布选材。

滤布的选择主要要求耐腐蚀、具有较强的抗拉强度、过滤性较好。

（4）工作形式。

通过采用液压或者气动的形式控制板框移动，其气动噪音较大。

其中，滤板和滤布的选择尤为重要。

1、滤板的选择滤板的选材至关重要。

考虑到滤板的工作环境，污泥中含有腐蚀性物质，具有一定的耐腐蚀性，工作过程中反复挤压撞击，滤板要有一定的强度，同时要有一定的耐磨性。

目前常用滤板的材料有：（1）PP高分子聚丙烯，是目前最常用的。

这种材料，对于各种酸碱性耐受性非常好，包括最强酸氢氟酸，都有良好的耐酸性。

它的工作温度比较小，在实践中发现其最多耐受短时间的70°的物料。

（2）PVDF，是耐酸性，耐温度最好的有机材料，正常耐温可达到150°左右，但耐碱性极差。

（3）天然橡胶滤板，弹性好，但是强度差。

尤其是隔膜，用天然橡胶的还是不错的。

（4）铝质滤板，金属滤板里最轻，但耐酸性相对较差。

（5）铸铁滤板，分量重，耐酸性较差，耐温性极高。

产品使用说明书GL型板框式过滤机使用说明书目录一、概述 (2)二、规格与性能参数 (3)三、结构与工作原理 (4)四、安装与调整的注意事项 (5)五、操作与使用说明 (6)六、维护与保养 (10)七、随机附件 (10)一、概述不锈钢板框式过滤机是一种高级滤清、除菌设备，装配以不同型号的过滤介质可对酿酒、制药、饮料、化工等许多行业的液态制品进行精度不同的澄清过滤和除菌过滤。

本过滤器体积小，效率高，操作简便，应用范围广。

触液零件全部用1G18Ni9Ti不锈钢制造，耐磨蚀性能优越，使用寿命长。

根据不同的使用要求，该机配有塑料板框，价格低廉。

外形图：主视图右视图二、规格与性能参数规格：型号过滤板数有效过滤面积（m2）GL20 8~26 0.24~0.78GL30 19~29 1.4~2.1GL40~ 40 21~41 2.95~5.75 70 43~71 6.05~9.98 100 73~101 10.27~14.2GL60~ 100 70 23.31 150 120 39.96 200 170 56.61 250 220 73.26性能参数：型号过滤板数最大过滤量（升/片*小时）推荐工作压差（巴）澄清除菌澄清除菌GL20 8~26 20~40 10~20 3 1.5GL30 19~29 50~100 25~50 3 1.5GL40 21~101 100~200 50~100 3 1.5GL60 70~220 200~400 100~200 3 1.5（本机最高工作压力为4巴）三、结构与工作原理本过滤器是由前支架和尾架用两根主轴相连结成为一个水平放置的框架，在前支架和尾架中间有一个可以与前者平行移动的堵头，堵头的移动由安装在尾架上的丝杠拖动。

因此在前支架与堵头中间形成两个间距可调的平行平面，这两个平面就可以借助于丝杠压紧装在中间的过滤片组，整个机构类似于一个卧式双柱螺旋压力机构。

中间过滤片的两侧有通液甲（连通）和通液乙（不连通）各两个，当压紧时这些通液环由胶圈密封而形成四条通液管路。

结构压滤机的结构由三部分组成：1、机架：机架是压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。

A、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口（暗流结构还是滤液出口）b 、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。

C、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。

2、压紧机构：手动压紧、机械压紧、液压压紧。

A、手动压紧：是以螺旋式机械千斤顶推动压紧板将滤板压紧。

B、机械压紧：压紧机构由电动机（配置先进的过载保护器）减速器、齿轮付、丝杆和固定螺母组成。

压紧时，电动机正转，带动减速器、齿轮付，使丝杆在固定丝母中转动，推动压紧板将滤板、滤框压紧。

当压紧力越来越大时，电机负载电流增大，当大到保护器设定的电流值时，达到最大压紧力，电机切断电源，停止转动，由于丝杆和固定丝母有可靠的自锁螺旋角，能可靠地保证工作过程中的压紧状态，退回时，电机反转，当压紧板上的压块，触压到行程开关时退回停止。

C、液压压紧：液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有：电机、油泵、溢流阀（调节压力）换向阀、压力表、油路、油箱。

液压压紧机械压紧时，由液压站供高压油，油缸与活塞构成的元件腔充满油液，当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值（由压力表指针显示）时，滤板、滤框（板框式）或滤板（厢式）被压紧，溢流阀开始卸荷，这时，切断电机电源，压紧动作完成，退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。

液压压紧为自动保压时，压紧力是由电接点压力表控制的，将压力表的上限指针和下限指针设定在工艺要求的数值，当压紧力达到压力表的上限时，电源切断，油泵停止供电，由于油路系统可能产生的内漏和外漏造成压紧力下降，当降到压力表下限指针时，电源接通，油泵开始供油，压力达到上限时，电源切断，油泵停止供油，这样循环以达到过滤物料的过程中保证压紧力的效果。

板框式压滤机过滤原理及过程-回复板框式压滤机是一种常见的固液分离设备，它通过压力将固体颗粒与液体分离，从而实现固体物质的过滤。

本文将详细介绍板框式压滤机的过滤原理及过程。

一、板框式压滤机的结构和工作原理板框式压滤机由两个主要部件组成：板框和滤布。

板框由一系列相互连接的框架组成，框架内覆盖着滤布。

滤布是用于过滤固体颗粒的重要部件。

板框式压滤机的工作原理基于固液分离的物理现象。

当污水或悬浮液进入压滤机时，液体部分通过滤布并排出机器，而固体颗粒则被滤布留下。

当固体颗粒逐渐堆积在滤布上形成一个"固体饼"时，过滤器底部的出料口会关闭，压缩系统开始施加压力。

通过一定的压力，固体饼中的水分通过滤布排出，从而实现固液分离。

一旦固体饼中的水分完全排出，滤布上的"固体饼"就可以取下，完成一次过滤过程。

二、板框式压滤机的过滤过程1. 进料过程：污水或悬浮液通过进料管道进入板框式压滤机。

进料管道通常位于压滤机的顶部，进料过程可以通过手动或自动控制。

进料压力的高低可以根据具体的过滤需求调节。

2. 过滤过程：当污水或悬浮液进入压滤机后，液体部分会通过滤布并排出机器，而固体颗粒则被滤布留下。

固体颗粒逐渐堆积在滤布上形成一个"固体饼"。

3. 压力施加：当固体饼逐渐形成后，过滤器底部的出料口会关闭，压缩系统开始施加压力。

压力的大小可以根据需要进行调整。

压力的增加会促使固体饼中的水分通过滤布排出，从而实现固液分离。

在过滤过程中，压力是一个关键参数，过大或过小都可能影响过滤效果。

4. 排料过程：当固体饼中的水分完全排出后，滤布上的"固体饼"就可以取下。

可以使用手动或自动控制方式将固体饼从滤布上取下。

取下固体饼后，板框式压滤机就可以进行下一次过滤过程。

三、板框式压滤机的优点和应用范围板框式压滤机具有以下优点：1. 过滤效果良好：板框式压滤机通过压力加速固液分离，可以获得较好的过滤效果。

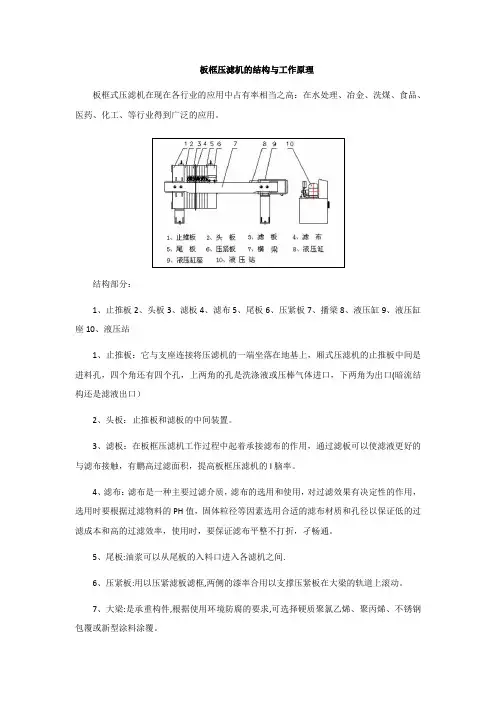

板框压滤机的结构与工作原理
板框式压滤机在现在各行业的应用中占有率相当之高：在水处理、冶金、洗煤、食品、医药、化工、等行业得到广泛的应用。

结构部分：
1、止推板
2、头板
3、滤板
4、滤布
5、尾板
6、压紧板
7、播梁
8、液压缸
9、液压缸座10、液压站
1、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料孔，四个角还有四个孔，上两角的孔是洗涤液或压棒气体进口，下两角为出口(暗流结构还是滤液出口）
2、头板：止推板和滤板的中间装置。

3、滤板：在板框压滤机工作过程中起着承接滤布的作用，通过滤板可以使滤液更好的与滤布接触，有鹏高过滤面积，提高板框压滤机的I脑率。

4、滤布：滤布是一种主要过滤介质，滤布的选用和使用，对过滤效果有决定性的作用，选用时要根据过滤物料的PH值，固体粒径等因素选用合适的滤布材质和孔径以保证低的过滤成本和高的过滤效率，使用时，要保证滤布平整不打折，孑畅通。

5、尾板:油浆可以从尾板的入料口进入各滤机之间.
6、压紧板:用以压紧滤板滤框,两侧的漆率合用以支撑压紧板在大梁的轨道上滚动。

7、大梁:是承重构件,根据使用环境防腐的要求,可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型涂料涂覆。
