板框压滤机型号规格是什么

板框压滤机的型号XA(M)ZG200/1250-U释义XA(M)ZG200/1250-U(U指的是聚丙烯滤板),就是厢式暗流(明流)自动隔膜过滤面积200平方米，滤板边长1250mm的聚丙烯滤板压滤机。

很多朋友表示压滤机机型太专业，不好懂，今天就以“XA(M)ZG200/1250-U”为例整理一篇稿子与大家分享。

压滤机的主要规格包括320型、450型、630型、800型、1000型、1250型、1500型、2000型等，过滤面积最大可达2000平方米。

我们在选购压滤机的时候，会注意到其型号的格式是这样的：X/B A/M Y Z G* / * U/X B/K。

那这些字母各代表什么呢?“X/B”表示滤板形式：X 指厢式，B指板框式；“M/A”表示液流形式：M指明流，A指暗流；“Y/J/S/Z”表示压紧方式: S指手动，J指机械，Z指自动，Y指液压；“G”表示隔膜；*过滤面积，㎡；*滤板外形尺寸，mm；滤板材质：U指聚丙烯，X指橡胶；滤饼洗涤：B指不可洗，K指可洗；例如：XAMZG200/1250型压滤机。

200既是过滤面积200平方米。

X是厢式压滤机(B是板框式压滤机)，A是指的滤液流出方式是暗流的(M既是明流)，Z是自动(S是手动，Y是液压)，G是隔膜滤板，1250是指的滤板的外型尺寸是1250X1250mm。

说到隔膜压滤机，再补充一些隔膜压滤机与普通压滤机的区别。

隔膜压滤机与目前普通板框压滤机的主要不同之处就是在滤板与滤布之间加装了一层弹性膜。

运行过程中,当入料结束,可将高压流体介质注入滤板与隔膜之间,这时整张隔膜就会鼓起压迫滤饼,从而实现滤饼的进一步脱水,就是压榨过滤。

通常在处理粒度细、粘性大的物料时,过滤阻力大,普通滤板的压滤机所需的恒压入料过滤时间较长。

而隔膜式压滤机,此时可适当终断恒压入料,转为压榨过滤,以很短的压榨过滤时间替代普通压滤机较长的恒压入料过滤时间。

板框压滤机型号参数1. 描述板框压滤机是一种常见的固液分离设备，广泛应用于化工、制药、食品、环保等行业。

本文将介绍板框压滤机的型号参数，以帮助用户选择适合的设备。

2. 型号参数2.1 滤板尺寸滤板尺寸是指压滤机滤板的大小，常见的规格有400x400mm、630x630mm、800x800mm等。

滤板尺寸的选择需要根据处理量和工作场地的实际情况来确定。

2.2 滤室数量滤室数量是指板框压滤机滤板上滤袋的数量。

滤室数量与设备的处理能力有关，通常情况下，滤室数量越多，设备的处理能力越大。

2.3 运行压力运行压力是指板框压滤机在工作过程中施加的压力，常见的运行压力有0.6MPa、1.0MPa、1.6MPa等。

运行压力的选择需要根据被过滤物料的性质来确定。

2.4 过滤面积过滤面积是指板框压滤机上所有滤板的总面积，通常以平方米为单位。

过滤面积的选择需要根据被过滤物料的处理量来确定。

2.5 过滤厚度过滤厚度是指被过滤物料在滤布上的厚度，通常以毫米为单位。

过滤厚度的选择需要根据被过滤物料的性质和处理要求来确定。

2.6 过滤速度过滤速度是指被过滤物料在板框压滤机中通过的速度，常见的过滤速度有0.5~2m/s。

过滤速度的选择需要根据被过滤物料的性质和处理要求来确定。

2.7 过滤精度过滤精度是指板框压滤机对被过滤物料中杂质的过滤能力，通常以微米为单位。

过滤精度的选择需要根据被过滤物料的性质和处理要求来确定。

3. 型号选择在选择板框压滤机的型号时，需要综合考虑以上参数，并结合实际的工艺要求和经济效益来确定。

另外，还需要与厂家进行有效的沟通，以确保选型的准确性和可靠性。

结论板框压滤机的型号参数对于设备的性能和工作效果具有重要的影响。

通过了解和分析各项参数，用户可以更好地选择适合自己需求的设备，并提高生产效率和产品质量。

在实际使用中，还应定期对设备进行维护和保养，以延长设备的使用寿命。

板框压滤机一、压滤机概述：我公司生产的压滤机被广泛用于化工、轻工、冶金、煤矿、污水处理、食品、制药、环境保护等领域，压滤机滤板采用增强聚丙烯材质，点状设计交错分布，具有滤速快，效率高等优点，一次模压成型，具有耐酸、耐碱、抗强腐蚀性特点，安全急停开关、工作可靠性强、稳定性高。

自动拉板系统采用PLC程控，对压滤机拉板进行自动控制。

整机结构合理，取材讲究，坚固耐用，使用寿命高。

二、供货范围我方提供的设备为成套设备，主要供货内容至少包括以下部分：板框压滤机机架、滤板、滤布、压紧装置、液压站、自动拉板装置、集液槽、控制系统及电控柜、并配套带一手推垃圾车(L×B=800×600mm，材质Q235A)、专用工具、随机备品备件。

三、设备技术规格书：1、型号规格：BYJ20/6302、数量：1套3、货物主要参数、性能：4、结构说明：板框压滤机是一种间歇操作的，在压力作用下向侧面过滤的过滤器组。

按其滤液排出机外的形式分明流和暗流两种。

明流压滤机的滤液分别由各块滤板排入集液箱中，其滤液是可见的，因此便于监视滤液质量，适用于滤液蒸汽无毒的悬浮液过滤；暗流压滤机的滤液于机内汇聚后排出机外，适用于滤液蒸汽对人体有害的悬浮液过滤。

本机采用明流式。

压滤机的结构，是由成套的顺序交替排列的滤板和滤框以及包括有压紧装置、压紧板、止推板、横梁等部分的机架所组成。

滤板和滤框的侧面铸有把手，支撑于机架的横梁上，滤板和滤框间衬有作为过滤介质之滤布，借压紧装置之作用，将滤板和滤框压紧在不动的止推板和可移动的压紧板之间，从而形成了一个又一个单独的过滤室，此时被压紧在滤板和滤框压紧面间之滤布作为填料之用。

过滤时，滤框作为悬浮液接受室，而侧面带有沟槽之滤板，作为滤布泄液之基地，在滤板和滤框相应位置上设有2个通液孔，当压紧后，构成2条完整的通道，与滤框相通之通道供导入悬浮液，对于暗流压滤机，上部通道和滤板相通，引出滤板：对手明流压滤机，上部通道和洗涤滤板相通，供引入洗涤液和吹干用压缩空气，在滤板、洗涤滤板、压紧板和止推板之下角装有滤液阀，控制滤液之排出，所排出之滤液汇集于集液槽中再引向别处。

机械传动式板框压滤机
规格：450型、630型、800型、1000型、1250型
机械式压滤机是一种间歇式的加压过滤机设备，用于各种悬浮液的固液分离，分离效果好，使用方便，广泛用于石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的领域，机械式压滤机主要适用于各式脱水慢、粘度相对较高、过滤压力不需太高、过滤周期长的物料，适用于小型过滤行业，不适宜过滤物料温度较高的行业。

一般适用于压力较低，过滤压力0.4Mpa—0.6Mpa，过滤周期较长的过滤领域。

衡水恒飞达压滤机有限公司是生产压滤机的专业企业。

所生产的压滤机规格多样，型号齐全，技术先进，质量上乘，整机结构设计合理，性能稳定可靠，操作简单，维修方便，是悬浮液分离的理想设备。

450系列压滤机技术参数
630系列压滤机技术参数
800系列压滤机技术参数
1000系列压滤机技术参数
1250系列压滤机技术参数（一）
1250系列压滤机技术参数（二）
1500系列压滤机技术参数。

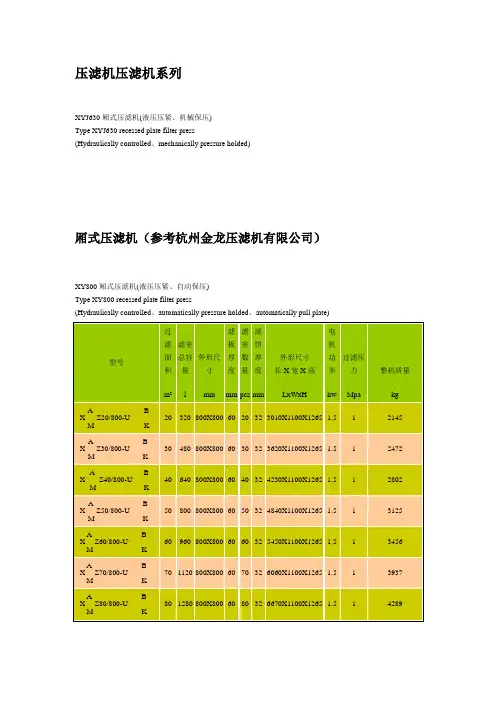

压滤机压滤机系列XYJ630厢式压滤机(液压压紧、机械保压)Type XYJ630 recessed plate filter press(Hydraulically controlled、mechanically pressure holded)厢式压滤机（参考杭州金龙压滤机有限公司）XY800厢式压滤机(液压压紧、自动保压)Type XY800 recessed plate filter press(Hydraulically controlled、automatically pressure holded、automatically pull plate)型号过滤面积 m 2 滤室 总容量 l外形尺寸 mm滤板厚度 mm 滤室数量 pcs 滤饼厚度mm外形尺寸 长X 宽X 高 LxWxH电机功率 kw 过滤压力 Mpa整机质量kg X A YJ5/630-U B M K5 70 630X630 50 8 25 2270X870X1150 1.5 1980X A YJ8/630-U B M K8 112 630X630 50 13 25 2520X870X1150 1.5 1 1060X A YJ10/630-U B M K10 140 630X630 50 16 25 2670X870X1150 1.5 1 1110X A YJ12/630-U B M K12 168 630X630 50 19 25 2820X870X1150 1.5 1 1160X A YJ16/630-U B M K16 224 630X630 50 25 25 3120X870X1150 1.5 1 1250XA YJ20/630-UB M K 20 280 630X630 50 32 25 3470X870X1150 1.5 1 1360XA YJ24/630-UB MK 24 336 630X630 50 38 25 3770X870X1150 1.5 1 1450XA YJ28/630-UB M K 28 392 630X630 50 45 25 4120X870X1150 1.5 1 1560XA YJ32/630-UB MK32 448 630X630 50 51 25 4420X870X1150 1.5 1 1650XYJ1000厢式压滤机(液压压紧、机械保压) Type XYJ1000 recessed plate filter press(Hydraulically controlled 、mechanically pressure holded)型号过滤面积 m 2滤室总容量 l外形尺寸 mm滤板厚度 mm 滤室数量 pcs 滤饼厚度 mm外形尺寸 长X 宽X 高 LxWxH电机功率 kw 过滤压力 Mpa 整机质量 kgXYJ32/1000-UM K 32 480 1000X1000 60 20 30 4140X1460X1520 1.5 1 4300XA YJ40/1000-UB MK 40 600 1000X1000 60 24 30 4390X1460X1520 1.5 1 4500X A YJ50/1000-U B MK 50 750 1000X1000 60 30 30 4756X1456X1520 1.5 1 4780XA YJ60/1000-UB M K 60 900 1000X1000 60 36 30 5122X1460X1520 1.5 1 5060XA YJ70/1000-UB M K 70 1050 1000X1000 60 42 30 5488X1460X1520 1.5 1 5340XA YJ80/1000-UB M K 80 1200 1000X1000 60 48 30 5854X1460X1520 1.5 1 5620XA YJ90/1000-UB MK 90 1350 1000X1000 60 54 30 6220X1460X1520 1.5 1 5900XA YJ100/1000-UB MK 100 1500 1000X1000 60 60 30 6586X1460X1520 1.5 1 6180X A YJ110/1000-U B MK110 1650 1000X1000 60 66 30 6952X1460X1520 1.5 1 6460X A YJ120/1000-U B M K120 1800 1000X1000 60 72 30 7318X1460X1520 1.5 1 6740XYJ800厢式压滤机(液压压紧、机械保压) Type XYJ800 recessed plate filter press(Hydraulically controlled 、mechanically pressure holded)型号过滤面积 m 2滤室总容量 l外形尺寸 mm滤板厚度 mm 滤室数量 pcs 滤饼厚度 mm外形尺寸 长X 宽X 高 LxWxH 电机功率 kw 过滤压力 Mpa 整机质量 kg XA YJ20/800-UB MK20 320 800X800 60 20 323560X1085X12651.511960X YJ30/800-UM K30 480 800X800 60 30 32 4160X1085X1265 1.5 1 2260X AYJ40/800-UBM K40 640 800X800 60 40 32 4760X1085X1265 1.5 1 2560X AYJ50/800-UBM K50 800 800X800 60 50 32 5360X1085X1265 1.5 1 2940X AYJ60/800-UBM K60 960 800X800 60 60 32 5960X1085X1265 1.5 1 3250X AYJ70/800-UBM K70 1120 800X800 60 70 32 6560X1085X1265 1.5 1 3560X AYJ80/800-UBM K80 1280 800X800 60 80 32 7160X1085X1265 1.5 1 3870X AYJ90/800-UBM K90 1440 800X800 60 90 32 7760X1085X1265 1.5 1 4180X AYJ100/800-UBM K100 1600 800X800 60 100 32 8360X1085X1265 1.5 1 4490XYJ920厢式压滤机(液压压紧、机械保压)Type XYJ630 recessed plate filter press (Hydraulically controlled、mechanically pressure holded)型号过滤面积m2滤室总容量l外形尺寸mm滤板厚度mm滤室数量pcs滤饼厚度mm外形尺寸长X宽X高LxWxH电机功率kw过滤压力Mpa整机质量kgX AYJ40/920-UB-1M K40 640 920X920 60 32 32 4290X1210X1415 1.5 1 3120X AYJ50/920-UB-1M K50 800 920X920 60 40 32 4770X1210X1415 1.5 1 3430X AYJ60/920-UB-1M K60 960 920X920 60 48 32 5250X1210X1415 1.5 1 3740。

压滤机规格以及对应处理量
压滤机的规格和处理量可以根据具体的设备型号和制造商而有所不同。

以下是一些常见的压滤机规格和处理量的范围：
1.滤板尺寸：滤板的尺寸可以根据设备的规格而异，常见的滤板尺寸包括400mm × 400mm、630mm × 630mm、800mm ×800mm、1000mm × 1000mm等。

不同尺寸的滤板适用于不同规模和容量的处理需求。

2.滤室数量：压滤机通常由多个滤室组成，滤室的数量可以根据设备的规格和设计而有所变化。

常见的压滤机可以具有10个滤室至几百个滤室不等。

3.处理量：压滤机的处理量取决于滤室的尺寸和设备的工作参数。

一般来说，压滤机的处理量可以从几十升到几千升不等。

例如，一个标准的630mm × 630mm滤板的压滤机，每个滤室的处理量可以达到几十到几百升。

需要注意的是，压滤机的具体规格和处理量应根据您所使用的特定型号和制造商提供的信息来确定。

不同的应用和需求可能需要不同规格和处理量的压滤机。

因此，在选择和购买压滤机之前，欢迎联系我们，我们会根据您的物料提供准确的设备规格表和技术参数，以确保其符合您的具体需求。

板框压滤机型号大全1. 概述板框压滤机是一种常用于固液分离的设备，通过利用滤布和滤板构成的滤室进行过滤操作。

不同型号的板框压滤机在结构、规格和应用领域上存在一些差异。

本文将介绍几种常见的板框压滤机型号，并对其特点进行详细解析。

2. 型号一：XMY型板框压滤机XMY型板框压滤机是一种常用的小型板框压滤机。

其主要特点如下：•结构简单：XMY型板框压滤机由滤板、滤框、滤布和液缸等组成，结构简单紧凑，易于操作和维护。

•过滤效果好：滤布具有较高的过滤精度，可以有效地分离固液混合物。

•压滤效率高：液缸提供稳定的压力，使过滤速度快。

•适用范围广：XMY型板框压滤机广泛应用于化工、制药、食品等行业。

3. 型号二：XAM型板框压滤机XAM型板框压滤机是一种中型压滤设备，其特点如下：•自动化操作：XAM型板框压滤机配备了自动化控制系统，可实现自动控制和操作。

•过滤精度优良：采用高品质的滤布和滤板，可以获得较高的过滤精度和更好的分离效果。

•大处理量：XAM型板框压滤机具有较大的滤布面积，可以处理更大的固液混合物。

•广泛应用：XAM型板框压滤机在化工、矿山、冶金等行业中得到了广泛的应用。

4. 型号三：XGZ型板框压滤机XGZ型板框压滤机是一种大型的工业过滤设备，其特点如下：•结构稳定牢固：XGZ型板框压滤机采用优质钢材制造，结构稳定牢固，长时间使用不变形。

•高效节能：XGZ型板框压滤机配备了高效节能的液压系统，大大提高了工作效率，降低了能源消耗。

•自动化程度高：XGZ型通过PLC控制系统实现自动控制和操作，减少了人工干预。

•应用领域广泛：XGZ型板框压滤机适用于大型化工、冶金、建材等行业的固液分离。

5. 型号四：XZG型板框压滤机XZG型板框压滤机是一种特殊型号的板框压滤机，其特点如下：•超大处理量：XZG型板框压滤机具有超大的处理能力，适用于需要大量处理的场合。

•过滤效果优异：采用特殊材质的滤布和滤板，可以实现更高的过滤精度和分离效果。

压滤机型号型号说明型号说明：例如：XAMZG150/1250型压滤机。

150既是过滤面积150平方米。

X是厢式压滤机（B是板框式压滤机），A是指的滤液流出方式是暗流的（M既是明流），Z是自动（S是手动，Y是液压），G是隔膜滤板，1250是指的滤板的外型尺寸是1250X1250X？（？既是滤板的厚度，这要根据用户的需求来定）。

XA（M)ZG150/1250-U(U指的是聚丙烯滤板）,就是厢式暗流（明流）自动隔膜过滤面积150平方米，1250的聚丙烯滤板。

一、板框型号说明XMA-LY4-80-U板框厢式压滤机 4-80m2板框厢式压滤机有明流与暗流两类，有手动千斤顶、液压、自动保压、自动拉板，机型根据客户自己需求所定。

二、结构与工作原理1、结构板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。

（1）根据压紧方式不同可分为手动、机动、液压三种方式：a.手动压紧：是以螺旋式机械千斤顶推动中顶板将滤板压紧。

b.机械压紧：压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。

压紧时，电动机正转，带动减速器，使丝杆在螺母中转动，推动中顶板将板框压紧。

当电机电流达到一定数值时（即最大压紧力），关闭电源，停止转动。

退回时，电机反转即可。

c.液压压紧：液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。

液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。

液压压紧时，推动手动阀，使液压站通过齿轮泵提供高压油，使活塞杆与丝杆顶出，推动中顶板将板框压紧。

当压力达到溢流阀设定的压力值（压力表显示）时，手动阀复位，并关闭电机电源，压紧动作完成。

退回时，反方向推动手动阀，活塞杆、丝杆、中顶板开始收回。

（2）根据板框形式可分为板框式、厢式、囊式三种。

2、工作原理待过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。

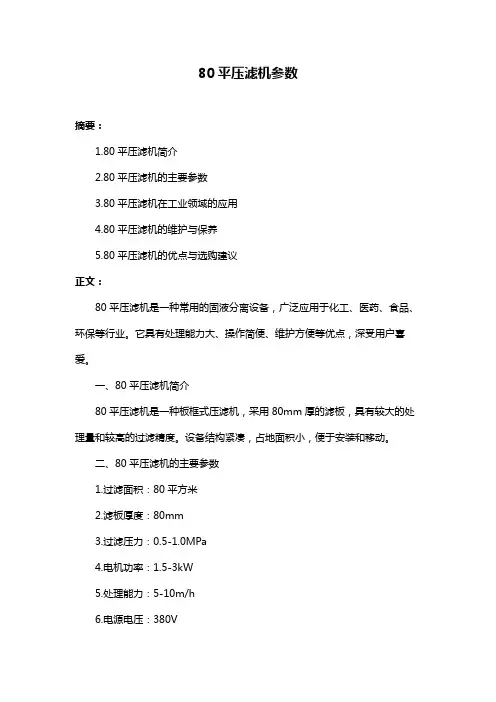

80平压滤机参数摘要：1.80平压滤机简介2.80平压滤机的主要参数3.80平压滤机在工业领域的应用4.80平压滤机的维护与保养5.80平压滤机的优点与选购建议正文：80平压滤机是一种常用的固液分离设备，广泛应用于化工、医药、食品、环保等行业。

它具有处理能力大、操作简便、维护方便等优点，深受用户喜爱。

一、80平压滤机简介80平压滤机是一种板框式压滤机，采用80mm厚的滤板，具有较大的处理量和较高的过滤精度。

设备结构紧凑，占地面积小，便于安装和移动。

二、80平压滤机的主要参数1.过滤面积：80平方米2.滤板厚度：80mm3.过滤压力：0.5-1.0MPa4.电机功率：1.5-3kW5.处理能力：5-10m/h6.电源电压：380V三、80平压滤机在工业领域的应用1.化工行业：用于催化剂、颜料、染料等产品的固液分离。

2.医药行业：用于提取、纯化中药提取液等。

3.食品行业：用于果汁、葡萄酒、酱油、醋等产品的澄清过滤。

4.环保行业：用于污水处理、污泥脱水等。

四、80平压滤机的维护与保养1.定期检查滤板、滤框、密封圈等部件的磨损情况，发现损坏及时更换。

2.定期检查液压系统、电气系统的工作状况，确保设备正常运行。

3.定期清理滤布，保证过滤效果。

4.定期给设备润滑，保证设备的运行顺畅。

五、80平压滤机的优点与选购建议1.优点：处理量大、操作简便、维护方便、过滤效果好、设备寿命长。

2.选购建议：在选购80平压滤机时，应根据自身的生产需求，选择合适的设备型号和规格。

同时，要注重设备的质量、性能、价格等多方面因素，确保选购到性价比高的产品。

80平压滤机凭借其优良的性能和广泛的应用，已成为固液分离行业的理想选择。
