温湿度记录仪操作说明书一、产品介绍温湿度记录仪是一种用于测量和记录环境温度和湿度的设备。

它适用于许多场所，包括仓库、实验室、办公室等，帮助用户监测和控制环境条件，确保工作和生活环境的舒适和安全。

二、操作步骤1. 开机与关机步骤：长按电源按钮，待显示屏亮起后松开按钮即可开机。

再次长按电源按钮，待显示屏关闭后即可关机。

2. 设置温湿度上限与下限步骤：进入菜单界面，通过方向控制键选择“设置”选项。

然后，进入“温湿度设置”子菜单，通过方向控制键分别设置温度和湿度的上、下限值。

完成设置后，按确认键保存。

3. 数据记录和导出步骤：在主界面选择“记录”，然后进入“开始记录”选项，即可开始温湿度的数据记录。

记录完成后，通过连接数据线将记录仪与电脑连接。

在电脑上打开数据导出软件，即可将记录仪内的数据导出为Excel或其他格式。

4. 数据分析和报表生成步骤：打开数据导出软件后，导入导出的数据文件。

利用软件提供的数据分析工具，可对温湿度数据进行统计、图表化分析。

点击“生成报表”按钮，可以生成详细的温湿度变化报表。

5. 温湿度校准步骤：进入菜单界面，选择“设置”选项，然后进入“温湿度校准”子菜单。

根据实际测量值和已知标准值，进行校准调整。

详细的校准步骤，请参阅产品附带的校准手册。

6. 电池更换步骤：当电池电量低于警示线时，屏幕将显示电池低电量提示。

此时应及时更换电池。

打开仪器背部的电池仓盖，将旧电池取出，并按照正确的极性方向装入新电池。

注意不要将电池弄湿。

7. 报警设置步骤：进入菜单界面，选择“设置”选项，然后进入“报警设置”子菜单。

根据需要，设置温湿度超过上下限时的报警方式和报警值。

三、注意事项1. 本设备仅限于测量和记录环境温度和湿度，不适用于其它用途。

2. 在使用本设备前，请仔细阅读说明书，并确保正确理解和掌握操作步骤。

3. 如需将记录仪连接到电脑，应使用产品附带的数据线，并在电脑端安装相应的导出软件。

4. 仪器在运输或长时间不使用时，应存放在干燥、通风、温度适宜的环境中。

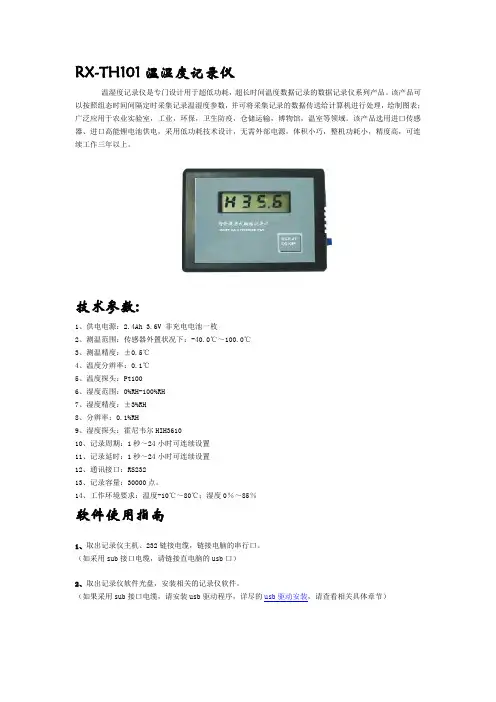

RX-TH101温湿度记录仪温湿度记录仪是专门设计用于超低功耗，超长时间温度数据记录的数据记录仪系列产品。

该产品可以按照组态时间间隔定时采集记录温湿度参数，并可将采集记录的数据传送给计算机进行处理，绘制图表；广泛应用于农业实验室，工业，环保，卫生防疫，仓储运输，博物馆，温室等领域。

该产品选用进口传感器、进口高能锂电池供电，采用低功耗技术设计，无需外部电源，体积小巧，整机功耗小，精度高，可连续工作三年以上。

技术参数:1、供电电源：2.4Ah 3.6V 非充电电池一枚2、测温范围：传感器外置状况下：-40.0℃～100.0℃3、测温精度：±0.5℃4、温度分辨率：0.1℃5、温度探头：Pt1006、湿度范围：0%RH-100%RH7、湿度精度：±3%RH8、分辨率：0.1%RH9、湿度探头：霍尼韦尔HIH361010、记录周期：1秒～24小时可连续设置11、记录延时：1秒～24小时可连续设置12、通讯接口：RS23213、记录容量：30000点。

14、工作环境要求：温度-10℃～80℃；湿度0％～85％软件使用指南1、取出记录仪主机、232链接电缆，链接电脑的串行口。

（如采用sub接口电缆，请链接直电脑的usb口）2、取出记录仪软件光盘，安装相关的记录仪软件。

（如果采用sub接口电缆，请安装usb驱动程序，详尽的usb驱动安装，请查看相关具体章节）3、软件安装完毕，点击“”图标，和记录仪主机建立链接，设置相应的记录仪记录属性。

一般来说，需要设置的相关属性如下：“标题”——记录仪的标称等信息。

“启动方式”——立即启动或者延时启动。

“记录停止方式”——记满即停或循环记录。

“记录间隔时间”——记录的间隔时间。

“记录仪描述”——记录仪的使用情况，使用时间等的描述。

“报警设置”——设置记录仪的高低限报警值。

（注：记录报警下的“启动”复选框一定要打勾。

）然后点击"记录仪属性下载",下载上述记录仪属性设置。

本画面
� � � �
基本误差小于±0.2%F·S，数字显示范围-999.99~1999.99 测量分辨力：1/60000，24 位 AD 转换器 实时曲线记录间隔 1 秒~9999 秒，对应整屏曲线时间 30 秒~300 分 追忆曲线记录间隔从 1 秒到 9999 秒连续可设
3.2 输入信号
输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类， 通 过按键输入选择。隔离万能输入，无需跳线器。 直流电流： （4~20）mA， （0~10）mA， （0~20）mA; 直流电压： （0~5）V ,（0~10）V,-20~+20mA ; 热电阻：Pt100，Cu50; 热电偶：K，S，R，B，N，E，J，T ; 其它输入信号或分度号需在订货时注明。
5.3 开机画面
屏幕会显示点击屏幕进入启动属性窗口，这时我们不需要去点击屏幕，让屏 幕直接进入显示开机启动画面。
5.4 显示界面
11
TP700 多路温度记录仪 显示界面可以对当前的状况有比较全面的了解，包括测量名称，测量值，工 程量单位，报警指示，报警输出状态等。画面的形式如下：
5.5（数显）数字显示界面
2
TP700 多路温度记录仪
二、 功能特点
本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：
� 不需要笔和纸记录，日常维护工作量非常小，运行费用低； � 采用高亮度触控彩色 TFT 液晶屏，CCFL 背光、画面清晰； � 采用 ARM 微处理器，可同时实现多路（仪器内部最高 64 路信号采集、
TP700 多路温度记录仪说明书
目
一、 二、 三、 四、 五、 六、 七、 八、
录
概述...................................................................................................... 1 功能特点 ............................................................................................. 2 技术指标 ............................................................................................. 4 安装与接线及外形结构 ....................................................................6 仪表运行及操作.................................................................................9 仪表参数设置及通讯协议..............................................................20 软件使用说明 ...................................................................................27 故障分析与排除...............................................................................30

DR 系列数据记录仪（温度巡回检测仪）数据记录仪（温度巡回检测仪，以下简称数据记录仪），是一种输入温度、直流电压等模拟信号，在规定的时间间隔进行数据记录的巡回检测记录仪。

数据记录仪分成一体式和分离式二种，其中一体式有30点、20点、15点三种测定点数；分离式有主体和端子箱组成，主体箱装有把手可携带，也可用于嵌装。

最大测量点数可达210点，共有5个种类。

广泛应用于工业炉温度分布、电子产品特性试验、气象观察、发动机测试、公害测定管理、原子能材料试验、全自动校正装置、测量研究和试验等。

·带有8种或9种测定量程30点及15点的数据记录仪带有8种测定量程，其中热电偶5种（S、K、J、E、T），直流电压3种（±20mV 、±50mV、±5V）。

20点的记录仪除上述8种测定量程外，还带有Pt100测温电阻，共计9种测定量程。

在分离式记录仪中，有用于5种测定量程（输入点数为30点）用于9种测定量程（输入点数为20点）的端子箱，均能与主体相连接。

·能分成8组进行记录能把测定的点数最多分成8组同时进行测量。

（能任意分组，例如第一组是K热电偶，第2组是±20mV量程……等等）。

·高精度热电偶的线性化是采用数字线性化方式，能达到高精度。

·数字键的设定方式及其设定的确认分组设定，量程设定，时间间隔（打印周期）设定等均由数字键操作，设定方法简单方便，此外，通过按动“列表打印”键，能把设定的内容全部打印出来。

·偏差运算功能能把对应于第一组第一点的温度差和电压差直接打印出来，在测量温度分布时，十分有效。

·报警打印功能用数字键输入温度，直流电压等的设定值，打印时，如果数值偏离设定值，就会在打印出测定数据的同时，打印出H 或L的标记。

使用这个功能就容易判断合格或不合格。

·携带及嵌装二用仪表装有把手，在移动使用场合，十分方便。
