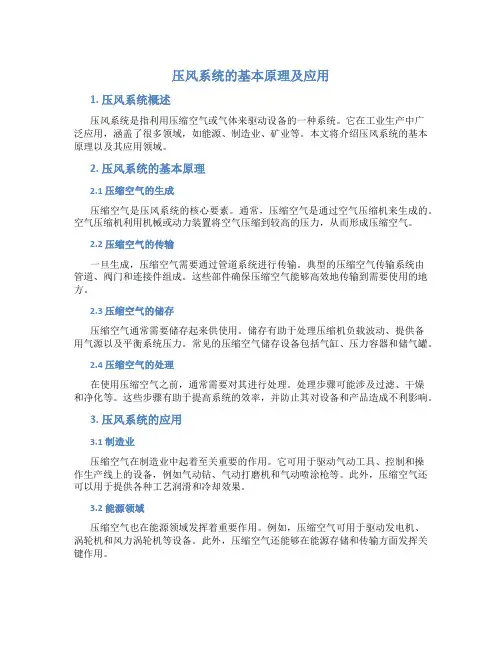

压风系统的基本原理及应用1. 压风系统概述压风系统是指利用压缩空气或气体来驱动设备的一种系统。

它在工业生产中广泛应用，涵盖了很多领域，如能源、制造业、矿业等。

本文将介绍压风系统的基本原理以及其应用领域。

2. 压风系统的基本原理2.1 压缩空气的生成压缩空气是压风系统的核心要素。

通常，压缩空气是通过空气压缩机来生成的。

空气压缩机利用机械或动力装置将空气压缩到较高的压力，从而形成压缩空气。

2.2 压缩空气的传输一旦生成，压缩空气需要通过管道系统进行传输。

典型的压缩空气传输系统由管道、阀门和连接件组成。

这些部件确保压缩空气能够高效地传输到需要使用的地方。

2.3 压缩空气的储存压缩空气通常需要储存起来供使用。

储存有助于处理压缩机负载波动、提供备用气源以及平衡系统压力。

常见的压缩空气储存设备包括气缸、压力容器和储气罐。

2.4 压缩空气的处理在使用压缩空气之前，通常需要对其进行处理。

处理步骤可能涉及过滤、干燥和净化等。

这些步骤有助于提高系统的效率，并防止其对设备和产品造成不利影响。

3. 压风系统的应用3.1 制造业压缩空气在制造业中起着至关重要的作用。

它可用于驱动气动工具、控制和操作生产线上的设备，例如气动钻、气动打磨机和气动喷涂枪等。

此外，压缩空气还可以用于提供各种工艺润滑和冷却效果。

3.2 能源领域压缩空气也在能源领域发挥着重要作用。

例如，压缩空气可用于驱动发电机、涡轮机和风力涡轮机等设备。

此外，压缩空气还能够在能源存储和传输方面发挥关键作用。

3.3 矿业在矿业领域，压缩空气被广泛应用于许多方面。

它可用于驱动矿山设备，如钻机、冲击器和排水泵等。

另外，压缩空气还能够在矿井通风和防爆系统中扮演重要角色。

3.4 医疗行业压缩空气在医疗行业中也发挥着关键作用。

它被用于呼吸机、手术室供氧系统和吸引设备等应用中。

此外，压缩空气也可用于各种实验室设备和医疗器械的清洁和消毒。

3.5 食品与饮料行业压缩空气在食品和饮料行业中被广泛应用。

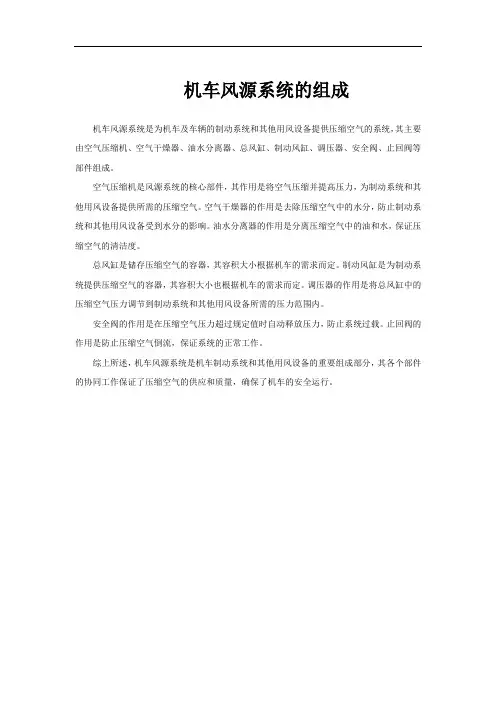

机车风源系统的组成
机车风源系统是为机车及车辆的制动系统和其他用风设备提供压缩空气的系统，其主要由空气压缩机、空气干燥器、油水分离器、总风缸、制动风缸、调压器、安全阀、止回阀等部件组成。

空气压缩机是风源系统的核心部件，其作用是将空气压缩并提高压力，为制动系统和其他用风设备提供所需的压缩空气。

空气干燥器的作用是去除压缩空气中的水分，防止制动系统和其他用风设备受到水分的影响。

油水分离器的作用是分离压缩空气中的油和水，保证压缩空气的清洁度。

总风缸是储存压缩空气的容器，其容积大小根据机车的需求而定。

制动风缸是为制动系统提供压缩空气的容器，其容积大小也根据机车的需求而定。

调压器的作用是将总风缸中的压缩空气压力调节到制动系统和其他用风设备所需的压力范围内。

安全阀的作用是在压缩空气压力超过规定值时自动释放压力，防止系统过载。

止回阀的作用是防止压缩空气倒流，保证系统的正常工作。

综上所述，机车风源系统是机车制动系统和其他用风设备的重要组成部分，其各个部件的协同工作保证了压缩空气的供应和质量，确保了机车的安全运行。

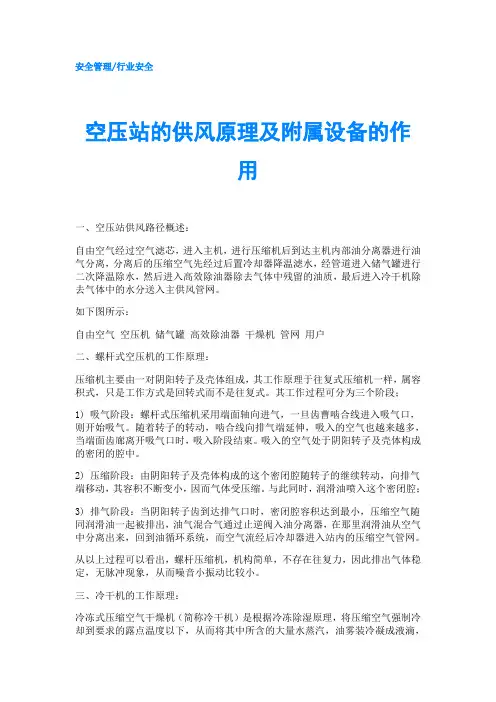

安全管理/行业安全空压站的供风原理及附属设备的作用一、空压站供风路径概述：自由空气经过空气滤芯，进入主机，进行压缩机后到达主机内部油分离器进行油气分离，分离后的压缩空气先经过后置冷却器降温滤水，经管道进入储气罐进行二次降温除水，然后进入高效除油器除去气体中残留的油质，最后进入冷干机除去气体中的水分送入主供风管网。

如下图所示：自由空气空压机储气罐高效除油器干燥机管网用户二、螺杆式空压机的工作原理：压缩机主要由一对阴阳转子及壳体组成，其工作原理于往复式压缩机一样，属容积式，只是工作方式是回转式而不是往复式。

其工作过程可分为三个阶段；1) 吸气阶段：螺杆式压缩机采用端面轴向进气，一旦齿曹啮合线进入吸气口，则开始吸气。

随着转子的转动，啮合线向排气端延伸，吸入的空气也越来越多，当端面齿廊离开吸气口时，吸入阶段结束。

吸入的空气处于阴阳转子及壳体构成的密闭的腔中。

2) 压缩阶段：由阴阳转子及壳体构成的这个密闭腔随转子的继续转动，向排气端移动，其容积不断变小，因而气体受压缩。

与此同时，润滑油喷入这个密闭腔；3) 排气阶段：当阴阳转子齿到达排气口时，密闭腔容积达到最小，压缩空气随同润滑油一起被排出，油气混合气通过止逆阀入油分离器，在那里润滑油从空气中分离出来，回到油循环系统，而空气流经后冷却器进入站内的压缩空气管网。

从以上过程可以看出，螺杆压缩机，机构简单，不存在往复力，因此排出气体稳定，无脉冲现象，从而噪音小振动比较小。

三、冷干机的工作原理：冷冻式压缩空气干燥机（简称冷干机）是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸汽，油雾装冷凝成液滴，通过气液分离，由排水器排出机外，使压缩空气得到干燥，经冷干机处理后的压缩空气（7kgf/cm²）,其干燥度可以达到大气露点-23℃左右。

其工艺流程可分为以下三个过程：1、压缩空气系统与热交换系统及气水分离系统：a) 湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出空气温度太低而使下游输气管外壁结露。

内燃机车空气管路和风源系统摘要：机车空气管路以及制动系统、撒砂系统、其他辅助用风装置、空气压缩机型式、总风缸压力范围的选取原则、油水分离器及风源净化装置关键词：机车；空气管路：空气压缩机；总风缸；一、空气管路内燃机车空气管路保障列车运行安全，提高列车技术速度和铁路通过能力的极为重要的装置。

空气管路系统包括风源系统、制动系统、撒砂系统、风喇叭和刮雨器系统、控制用风系统和其他辅助用风装置。

为确保内燃机车各用风系统的正常工作，并具有必要的可靠性和耐久性，首先要求风源系统所提供的压缩空气必须是足够的、符合质量要求的、清洁和干燥的压力空气；其次是安全可靠。

除了空气管路系统各主要零部件的设计结构应充分具有安全可靠性能以外，还必须对整个结构和装置采取完备的安全措施。

例如对关键容器必须备有安全阀，空气压缩机的容量储备及多重控制装置等等。

（一）制动系统1、组成：主要介绍JZ-7型空气制动机系统主要由空气压缩机、总风缸、调压器、制动阀、中继阀、作用阀、变向阀，紧急制动阀、无动力装置、油水分离器、附加风缸、双针压力表、管道滤尘器、制动缸及各种塞门等组成。

2、主要部件的功用（1）单独制动阀——单独操纵机车的制动、缓解和保压作用，它与车辆制动机的状态无关。

（2）自动制动阀——操纵全列车的制动、缓解和保压作用（3）中继阀——根据自动制动阀控制的均衡风缸压力变化，控制列车管的充排气，以实现列车的制动、缓解和保压作用。

（4）分配阀——根据列车管的压力变化控制作用阀的充、排气，以实现机车的制动、缓解和保压作用。

（5）作用阀——受分配阀和单独制动的控制，直接控制机车制动缸的充排气，使机车产生制动、缓解和保压作用。

（二）撒砂系统为了提高轮轨间的粘着力，在机车上还设有由撒砂开关、撒砂作用阀、撒砂电磁阀、撒砂阀等组成的撒砂系统。

机车动轮在受到污染（水、油和冰霜）的钢轨上启动或运行时，由于轮轨点着状态的恶化，会产生空转，在紧急制动时，由于制动力较大，车轮往往会产生滑行。

空压站的供风原理及附属设备的作用空压站是一种重要的工业设备，通常用于向各种生产线和设备提供高压空气。

空压站的供风原理可以简单地概括为：将低压空气通过压缩机压缩成高压空气，并通过管道输送到需要的地方，如工业设备、生产线等等。

为了更好地实现这一过程，空压站还配备了一些附属设备，下面我们将简单介绍它们的作用。

1. 压缩机压缩机是空压站的核心部件。

它通过不断地收缩和扩张空气，从而将低压空气压缩成高压空气。

压缩机有多种类型和工作原理，具体选取需要根据使用环境和需求来确定。

2. 干燥器在空气压缩过程中，会引入一定量的水分和油分。

这些杂质在使用设备时可能会影响设备的性能和寿命，因此需要使用干燥器将其除去。

干燥器通常采用冷凝法或吸附法，通过将水和油分离出来，提供干燥的高压空气。

3. 过滤器空气中会带有许多悬浮颗粒和其他杂质，这些杂质可能会损坏设备、降低设备性能或损坏产品质量。

因此，空压站中通常要安装过滤器，对空气中的杂质进行过滤，减少对设备和产品的损害。

4. 储气罐为了使高压空气的供应更加稳定，空压站中通常会配备储气罐。

储气罐可以将压缩机生产出的高压空气储存起来，用于满足设备或生产线需要时的瞬间冲击需求。

5. 压力控制系统由于设备和生产线的需求不同，空压站需要能够根据具体情况进行灵活调整。

因此，在空压站中会设置压力控制系统，通过调节压缩机输出压力，使其适应不同的使用环境和需求。

空压站的供风原理是通过将低压空气通过压缩机压缩成高压空气，并通过管道输送到需要的地方，从而满足各种设备和生产线的需求。

同时，为了更好地实现这一目标，空压站通常要配备干燥器、过滤器、储气罐和压力控制系统等附属设备，以确保高品质、高效率的供气服务。
