第册/ 共册本册共页计算书CALCULATION DOCUMENT工程编号：09-K-05-1项目名称：天然气研究院适应性改造项目子项名称：地下车库、重点实验室、科研配套用房设计阶段：施工图（C版）设计专业：结构计算内容：全部专业负责人：陆平计算人：校对人：审核人：日期： 2010年9月16日2007－11－30发布2007－12－01实施同济大学建筑设计研究院(集团)有限公司Architectural Design & Research Institute of T ongji University (Group) Co.,Ltd.目录序号内容页次一电算选用软件 1二工程概况 1三可变荷载选用 2四上部永久荷载及构件计算2~3五基础计算3~6六坡道计算6~13七楼梯计算13~14八上部电算输入、输出信息（质量、周期、位移）15~ 附图（基础计算荷载、上部结构简图、荷载输入简图）三．可变荷载标准值选用（kN/㎡）四．上部永久荷载标准值及构件计算(一) 楼面荷载1、底层:·一层办公用房室内地面:楼板180厚：180厚砼板 4.5kN/m2水泥砂浆找平+地砖装修 1.0kN/m2吊顶+ 管线 0.5kN/m2恒载合计 6.0kN/m2·一层室外地面:楼板250厚：250厚砼板 6.3kN/m2覆土+建筑面层合计1.5m厚 17x1.5= 25.5kN/m2吊顶+ 管线 0.5kN/m2恒载合计 32.5kN/m22、地下一层及二层以上·楼梯间、卫生间、走道等部分:楼板120厚：120厚砼板 3.0kN/m2水泥砂浆结合层＋地砖装修 1.2kN/m2吊顶+ 管线 0.4kN/m2恒载合计 4.6kN/m2楼板130厚：恒载合计 4.9kN/m2楼板140厚：恒载合计 5.1kN/m2楼板150厚：恒载合计 5.4kN/m2（二）屋面屋面1（不上人屋面）刚性防水层 1.00 kN/m2保温层0.10 kN/m2防水层0.10 kN/m2找平层0.40 kN/m2找坡层 1.00 kN/m2找平层0.40 kN/m2120厚砼板 3.00 kN/m22cm底粉刷0.40 kN/m2恒载合计 6.5kN/m2（三）墙体：1. 外墙200厚页岩多孔砖砌体：0.2×12.7=2.54 kN/m2外抹灰：0.02×18=0.36kN/ m2内抹灰：0.025×17=0.4kN/ m2保温层：0.10 kN/m2外包铝板：0.5kN/m2恒载合计：3.9 kN/m23.3m高墙体线荷载为：3.9×3.3=13kN/m2. 内墙200厚加气混凝土砌块：0.2×6.3=9 kN/m2双面抹灰：0.06×17=1.02kN/ m2恒载合计：2.8 kN/m23.4m高墙体线荷载为：2.8×3.4=9.5kN/m（四）阳台女儿墙、栏板：板厚：120mm 板高：1200mm1．永久荷载=25×0.12×1.2+(0.55+0.34)×1.2=4.7 kN/m22．栏板抗弯计算水平设计荷载：P=1.5kN/m×1.4=2.1kN/m设计弯矩：M=2.1×1.2=2.5kN-m/m计算配筋：As=75mm2构造配筋：0.2%×h×1000=240mm2/m五.基础计算（一）概况±0.00=绝对标高480.5米 ,基础板底-9.40=绝对标高471.1米，埋深从天然地坪下约9米。

位于稍密卵石层（fak=280kpa）。

根据《建筑地基基础设计规范》第5.2.5公式计算地基承载力：Fa=fak+ηb×γ×(b-3)+ηd×γm×(d-0.5)=280+3.0x11x3+4.4×15.0x8.5=940KPa；（二）基础承载力计算上部荷载标准值共为474686(1.0恒+1.0活，包括地下室)，基础面积6028平方米，周长358米。

基础自重(25x0.6+4)x6028=114532kn，周边覆土重量=20x0.5x9x358=32220KN。

基底平均压力474686+114532+32220)/6028=105Kpa若仅考虑主楼下部基底压力，约为150kpa，满足承载力要求。

（三）基础梁板配筋，及沉降计算1. 沉降计算采用JCCAD整体计算，最大沉降小于1CM。

偏心：DX=0.15米,DY=0.37米。

2. 配筋计算梁板配筋采用JCCAD桩筏模型进行整体有限元计算。

计算结果简图附后。

3．基础底冲切计算：1）按950mm考虑，柱子600x800，C30,底板抗冲切能力Fl=0.7×ft×um×h0=0.7×1.43×6600×950=6276KN,不满足要求。

2）按1150mm考虑，柱子700x800，C30,底板抗冲切能力Fl=0.7×ft×um×h0=0.7×1.43×7600×1150=8748KN,满足要求。

3）按1350mm考虑，柱子700x800，C30,底板抗冲切能力Fl=0.7×ft×um×h0=0.7×1.43×8400×1350=11350KN,满足要求。

4．局部受压计算：1.35×ßl×f c×Al=1.35×2.74×14.3×600×800=25389KN，满足要求。

（四）局部地下室抗浮计算部分区域仅一层地下室，验算抗浮。

1.水浮力抗浮水位476.1米，水头5.0米，浮力F=5x1.2x10=60KPa2.抗浮重量上部荷载G1=30底板自重G2=25x0.55=13.75KPa；G1+G2=43.8KPa<F，抗浮不满足要求，采用锚杆抗浮。

3.锚杆计算锚杆取0.2米直径，有效长7米。

承载力计算Rt=ξ×f×u r×hr=0.8×130×3.14×0.20×7=457KN。

每根锚杆承受的浮力=（60-25x0.50）2.6x2.6=321KN<Rt，满足。

（五）CT3计算1.承载力CT3以松散卵石层（fa=170Kpa）为持力层，修正后fak=240Kpa。

计算荷载由PKPM导出，D=530KN,L=300KN(取各柱的最大值)承台尺寸2x2米，埋深按1.5米考虑。

基底压力（530+300+20x2x2x1.5）/2/2=237.5Kpa,OK2.冲切位置斜截面上边长bt=bc=0.250m冲切位置斜截面下边长bb=bc+2*ho=0.250+2*0.660=1.570m冲切不利位置bm=(bt+bb)/2=(0.250+1.570)/2=0.910m冲切面积(By≥Bx)Alx=(By/2-hc/2-ho)*Bx-(Bx/2-bc/2-ho)2=(2.000/2-0.250/2-0.660)*2.000-(2.000/2-0.250/2-0.660)2=0.384m2冲切截面上的地基净反力设计值Flx=Alx*Pjmax=0.384*280.125=107.505kNγo*Flx=1.0*107.505=107.50kN因γo*Flx≤0.7*βhp*ft_b*bm*ho=0.7*1.000*1.43*910*660=601.20kN方向柱对基础的冲切满足规范要求3.配筋Asx=γo*MI/(0.9*ho*fy)=1.0*151.92*106/(0.9*660.000*360)=710.4mm2Asx1=Asx/By=710.4/2.000=355mm2/mAsx1=max(Asx1, ρmin*H*1000)=max(355, 0.150%*700*1000)=1050mm2/m选择钢筋f16@190, 实配面积为1058mm2/m。

(六). 地下室外墙（WQ1）计算1、计算条件计算高度8.85m，墙厚400mm，钢筋3级钢，混凝土C30，裂缝控制0.2mm。

2、计算简图3、土压力计算q1=Kγh=0.5×18×(10/18)=5.0q2=Kγh=0.5×18×(10/18+4.85)=48.7q3=Kγh=0.5×18×(10/18+4.85)+ 0.5×8×3.6=63.1w1=ρgh=10×4.6=464、计算结果a、几何数据及计算参数b、荷载数据荷载工况1 (恒载):c、内力及配筋1. 弯矩图2. 剪力图3. 截面内力及配筋0支座: 正弯矩 0.00 kN*m,负弯矩 91.50 kN*m,剪力165.37 kN,1跨中: 正弯矩 43.44 kN*m,负弯矩 0.00 kN*m,剪力165.37 kN,1支座: 正弯矩 0.00 kN*m, 位置: 0.00m 负弯矩 94.28 kN*m, 位置: 0.00m剪力左 -136.67 kN, 位置: 3.60m剪力右 112.24 kN, 位置: 0.00m 2跨中: 正弯矩 47.46 kN*m, 位置: 2.94m 负弯矩 0.00 kN*m, 位置: 0.00m剪力112.24 kN, 位置: 0.00m 2支座: 正弯矩 0.00 kN*m,负弯矩 0.00 kN*m,(七). D-12~D-13轴之间地下室外墙（WQ2）计算1、计算条件计算高度8.85m，墙厚450mm，钢筋3级钢，混凝土C30，裂缝控制0.2mm。

2、计算简图3、土压力计算q1=Kγh=0.5×18×(10/18)=5.0q2=Kγh=0.5×18×(10/18+8.45)=81.05Lx=7.8m，Ly=8.85m，q2-q1=81.05-5.0=76.05，Ly/Lx=1.15。

Mx=0.0187×76.05×7.82=86.6KN.mMy=0.0103×76.05×7.82=47.7KN.mMx0=-0.0385×76.05×7.82=-178.2KN.mMxz0=-0.0067×76.05×7.82=-31.0KN.mMx=0.0086×76.05×7.82=39.8KN.mLx=7.8m，Ly=8.85m，q1=5.0，Ly/Lx=1.15。

合集下载

30m大跨度钢结构桁架大门全套施工图及计算书

30m大跨度钢结构桁架大门全套施工图及计算书

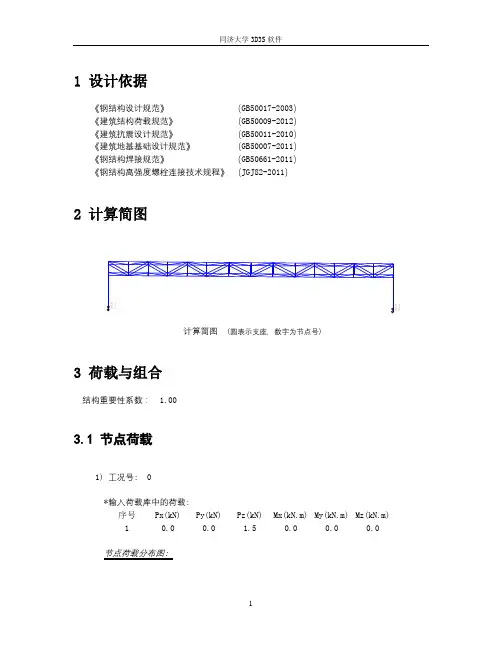

1 设计依据《钢结构设计规范》（GB50017-2003）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）2 计算简图计算简图(圆表示支座，数字为节点号)3 荷载与组合结构重要性系数： 1.003.1 节点荷载1) 工况号: 0*输入荷载库中的荷载:序号Px(kN) Py(kN) Pz(kN) Mx(kN.m) My(kN.m) Mz(kN.m)1 0.0 0.0 1.5 0.0 0.0 0.0节点荷载分布图:节点荷载序号1分布图3.2 单元荷载1) 工况号: 2*输入的面荷载:序号荷载类型导荷方式体形系数面荷载值(基本风压)kN/m21 风载双向杆件0.80 0.402 风载双向杆件0.70 0.40面荷载序号 1 分布图（实线表示荷载分配到的单元）面荷载序号 2 分布图（实线表示荷载分配到的单元） 2) 工况号: 3*输入的面荷载:序号荷载类型导荷方式体形系数面荷载值(基本风压)kN/m2序号荷载类型导荷方式体形系数面荷载值(基本风压)kN/m21 风载双向杆件-0.50 0.40面荷载分布图:面荷载序号 1 分布图（实线表示荷载分配到的单元）3.3 其它荷载(1). 地震作用规范：《建筑抗震设计规范》（GB50011-2010）地震烈度： 7度(0.10g)水平地震影响系数最大值： 0.08计算振型数： 9建筑结构阻尼比： 0.020特征周期值： 0.35地震影响：多遇地震场地类别：Ⅱ类地震分组：第一组周期折减系数： 1.00地震力计算方法：振型分解法振型号周期（秒）各振型质量参与系数1 0.4934 0.00% 87.05% 0.02%2 0.2449 0.00% 0.01% 72.81%3 0.2161 2.16% 0.86% 0.05%4 0.1987 96.00% 0.02% 0.01%5 0.1689 1.17% 0.10% 0.00%6 0.1067 0.00% 10.69% 0.00%7 0.0800 0.00% 0.77% 0.00%8 0.0720 0.62% 0.00% 0.00%9 0.0683 0.01% 0.01% 0.00% (2). 温度作用无温度作用。
