基于FPGA和DDS的数字调制信号发生器设计与实现

基于FPGA的DDS正弦信号发生器的设计和实现引言在电子领域中，正弦信号是一种重要的基础信号，被广泛应用于通信、音频、视频等各个领域。

而DDS（Direct Digital Synthesis）直接数字合成技术则是一种通过数字方式生成高精度、高稳定性的正弦波信号的方法。

本文将详细介绍基于FPGA的DDS正弦信号发生器的设计和实现。

设计目标本次设计旨在实现一个可配置频率范围广泛且精度高的DDS正弦信号发生器。

具体设计目标如下： 1. 实现频率范围可调节，覆盖从几Hz到数十MHz； 2. 提供高精度的频率控制，满足特定应用场景对频率稳定性和相位精度的要求； 3. 支持模数转换器（DAC）输出，并能够通过外部接口控制输出幅值； 4. 使用FPGA作为主要硬件平台，以满足高速计算和灵活配置需求。

系统架构基于FPGA的DDS正弦信号发生器主要由以下几个部分组成： 1. 数字控制模块（Digital Control Module）：负责接收外部输入的频率、相位和幅值等参数，并将其转换为对DDS核心模块的控制信号； 2. DDS核心模块（DDS Core Module）：根据接收到的控制信号，通过数学运算生成正弦波形的离散采样值； 3. 数字模拟转换模块（Digital-to-Analog Converter, DAC）：将DDS核心模块输出的数字采样值转换为模拟电压信号； 4. 输出放大器（Amplifier）：用于放大DAC输出的电压信号，并通过外部接口提供可调节幅值的正弦波输出。

DDS核心模块设计DDS核心模块是整个系统中最关键的部分，它负责根据输入参数生成正弦波的离散采样值。

下面是DDS核心模块设计中需要考虑的几个关键要素：相位累加器相位累加器是DDS核心模块中最基础且重要的组件之一。

它根据输入的频率和时钟信号，在每个时钟周期内累加相位增量，从而实现相位连续变化。

相位累加器可以使用一个定点数或浮点数寄存器来表示，并通过固定步长进行相位递增。

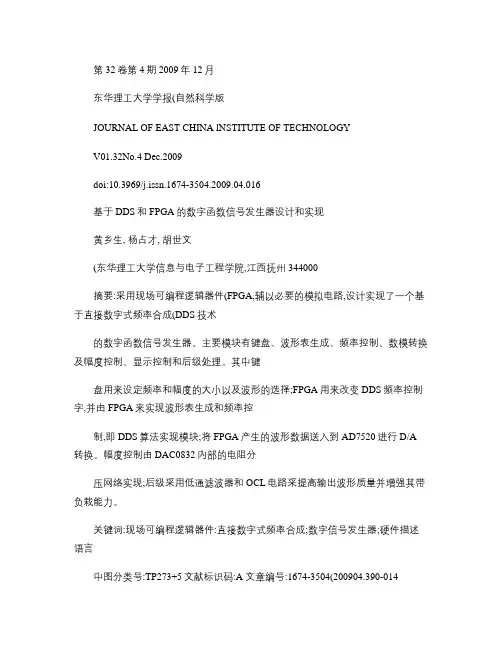

第32卷第4期 2009年12月东华理工大学学报(自然科学版JOURNAL OF EAST CHINA lNSTITUTE OF TECHNOLOGYV01.32No.4 Dec.2009doi:10.3969/j.issn.1674-3504.2009.04.016基于DDS和FPGA的数字函数信号发生器设计和实现黄乡生, 杨占才, 胡世文(东华理工大学信息与电子工程学院,江西抚州344000摘要:采用现场可编程逻辑器件(FPGA,辅以必要的模拟电路,设计实现了一个基于直接数字式频率合成(DDS技术的数字函数信号发生器。

主要模块有键盘、波形表生成、频率控制、数模转换及幅度控制、显示控制和后级处理。

其中键盘用来设定频率和幅度的大小以及波形的选择;FPGA用来改变DDS频率控制字,并由FPGA来实现波形表生成和频率控制,即DDS算法实现模块;将FPGA产生的波形数据送入到AD7520进行D/A转换。

幅度控制由DAC0832内部的电阻分压网络实现;后级采用低通滤波器和OCL电路采提高输出波形质量并增强其带负栽能力。

关键词:现场可编程逻辑器件:直接数字式频率合成;数字信号发生器;硬件描述语言中图分类号:TP273+5文献标识码:A 文章编号:1674-3504(200904.390-014通信、数字电视、卫星定位、航空航天、雷达和电子对抗等技术的发展对频率合成技术提出了越来越高的要求,波形发生器的核心是频率合成技术,频率合成技术是将一个或多个高稳定、高精确度的标准频率经过变换,产生同样高稳定度和精确度的大量离散频率的技术。

频率合成理论自20世纪30年代提出以来,已取得了迅速的发展,逐渐形成了目前的四种技术:(1直接频率合成技术。

由一个高稳定、高纯度的晶体参考频率源,通过倍频器、分频器、混频器,对频率进行加、减、乘、除运算, 得到各种所需频率;(2锁相频率合成技术。

采用单片锁相环(PLL电路,辅以单片机及定时器等进行控制实现频率合成(余朝琨,2001;(3直接数字式频率合成技术(潘松等,2006;(4混合式频率合成技术。

基于FPGA的DDS信号发生器设计分析摘要：随着现代电子技术的飞速发展，直接数字频率合成DDS 技术逐渐被广泛使用，DDS 是目前数据调度常用的数据分发技术，此技术能够有效结合数据服务质量要求，完成数据分发操作。

为此提出基于FPGA的DDS信号发生器设计，以提升信号发生器精度效果。

关键词：FPGA；DDS；信号发生器；设计；1 DDS数据分发模型设计网络层云服务器采用的DDS数据分发模型结构如图1所示。

DDS数据分发模型中，将数据库云平台中的数据发送端看作为发布者，数据写入者为数据采集端，而订阅者与读入者即为云平台中的数据接收端。

DDS数据分发模型的身份主要是通信数据库云平台中，通信网络的中间件，此模型能够为通信数据库云平台提供通信数据分发服务，让通信数据可以快速分发传输，从而避免出现数据拥塞问题。

图 1 基于 DDS 的通信数据库云平台2系统硬件设计2.1硬件整体方案函数信号发生器的硬件系统主要包括MCU控制电路，FPGA构成的DDS发生器、DAC转换和低通滤波电路，及一些用于输入输出的器件等。

按键输入和LCD输出显示主要由MCU负责控制，MCU然后将输入的信号运算处理后发送给FPGA，FPGA根据输入的各种参数在ROM表中寻址，同时输出对应控制的波形、频率和幅度的数字信号，最后经过DA转换为对应的模拟电压信号，在经过一个低通滤波器使得模拟电压信号变得平滑。

2.2硬件模块电路系统的硬件电路主要分为两个部分，一是系统主控电路，二是DDS信号发生器电路。

系统主控电路包括以STM32F103C8T6为主控的最小系统板、四路用户按键输入、OLED显示屏输出（SPI）、UART通信连接上位机、硬件SPI连接FPGA负责信号数据传输。

DDS信号发生器电路，其中的FPGA模块的核心芯片为LatticeLCMXO2-4000HC-4MG132，其模块上内置8路输出LED指示灯、4路按键输入、4路拨码输入和两位数码管输出灯资源。

基于FPGA的DDS信号发生器设计随着数字信号处理（DSP）技术的发展，直接数字频率合成器（DDS）逐渐取代了传统的频率合成器，成为一种高性能的信号发生器。

DDS信号发生器通过数字信号直接产生模拟信号，具有频率精度高、可编程性强和快速调频等优点。

本文将通过FPGA实现DDS信号发生器的设计。

首先，我们需要了解DDS信号发生器的基本原理。

DDS信号发生器的核心是相位累加器、查找表和数模转换器（DAC）。

通过累加器产生相位累积，将相位累积的结果通过查找表得到对应的振幅值，并经过数模转换器输出模拟信号。

1.确定需要生成的信号的参数，包括输出频率、相位步进精度、振幅等。

根据这些参数，计算累加器的增量值，即每个时钟周期累加器需要累加的值。

2.在FPGA中设计相位累加器。

相位累加器的宽度取决于相位步进精度，一般为32位或64位。

通过在每个时钟周期加上增量值，实现相位的累加。

3.设计查找表。

查找表的大小取决于数字信号的分辨率，一般为2^N 位。

通过输入相位值查找对应的振幅值。

4.设计数模转换器（DAC）。

通过DAC将数字信号转换为模拟信号输出。

5.在FPGA中实现控制逻辑，包括控制相位累加器和查找表的读写操作，使其按照设定的参数进行相位累加和振幅输出。

6.将设计好的FPGA模块进行综合、布局和时序约束，生成比特流文件。

通过以上步骤，基于FPGA的DDS信号发生器的设计就完成了。

设计好的FPGA模块可以实现高精度、高稳定性的信号发生器，广泛应用于通信、雷达、医疗设备等领域。

需要注意的是，在设计过程中需要考虑到FPGA的资源限制，包括LUT资源的利用、频率分辨率和输出频率的限制等。

此外，还可以通过增加相位累积周期、使用多路查找表和多路DAC等方法进一步优化设计。

综上所述，基于FPGA的DDS信号发生器设计是一个较为复杂的过程，需要对DDS原理有深入的理解，并结合FPGA的特点进行设计。

通过合理的设计和优化，可以实现高性能的DDS信号发生器。
