《工程地质》第三章——地下水岩溶水库渗漏分析

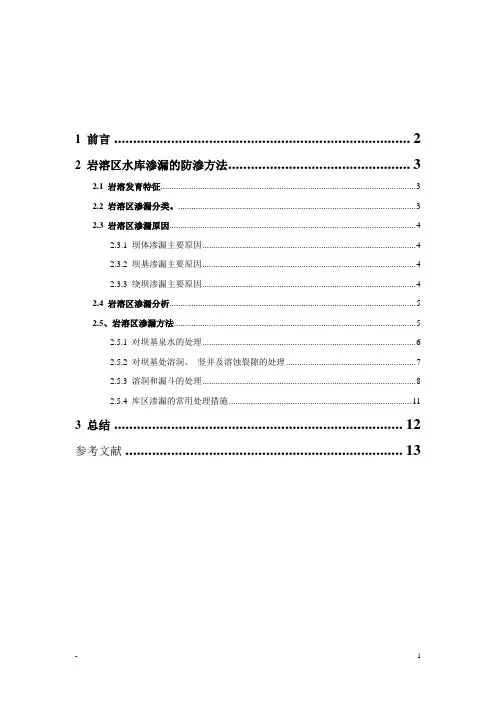

1 前言 (2)2 岩溶区水库渗漏的防渗方法 (3)2.1 岩溶发育特征 (3)2.2 岩溶区渗漏分类。

(3)2.3 岩溶区渗漏原因 (4)2.3.1 坝体渗漏主要原因 (4)2.3.2 坝基渗漏主要原因 (4)2.3.3 绕坝渗漏主要原因 (4)2.4 岩溶区渗漏分析 (5)2.5、岩溶区渗漏方法 (5)2.5.1 对坝基泉水的处理 (6)2.5.2 对坝基处溶洞、竖井及溶蚀裂隙的处理 (7)2.5.3 溶洞和漏斗的处理 (8)2.5.4 库区渗漏的常用处理措施 (11)3 总结 (12)参考文献 (13)岩溶地区渗漏分析1 前言随着水利水电建设事业的发展，国内修建的大坝愈来愈多，地质条件良好的坝址也越来越少。

目前，许多大坝修建在岩溶发育的地区，在此筑坝，其基础处理、水库周边和库区渗漏通道的防渗处理极为重要，同时处理的施工技术也比较复杂。

文章介绍了岩溶地区水库的防渗措施，并提出了几点建议。

近年来随着岩溶地区大、中型水利水电工程的建设，以及岩溶科技攻关和技术进步，岩溶水库渗漏勘察技术得到了长足的发展，其勘测技术和理论分析方法也日趋成熟。

其中水化学研究日益成为重要的手段之一。

在流沙河中上游拟建的永定桥水库，为防止渗漏，在岩溶调查的基础上，进一步研究坝区地下水系发育特征，特进行了坝区天然水水化学特征的调查，以便为进行工程处理提供依据。

水化学综合研究内容包括地表水、地下水的宏量组份、稀土元素含量、碳酸盐碳、氧同位素等[1]。

水库渗漏是水利工程常见的工程地质问题，在碳酸盐岩地层分布区这一问题更为突显。

对水库渗漏形式、渗漏发生部位以及渗漏量评价的准确程度，直接关系到工程的规模、效益，甚至成败。

工程地质条件对岩溶地区渗漏的影响甚是严重，包括地层岩性，地质构造，新构造运动，地形地貌，水文地质条件，物理地质现象等对岩溶发育的影响。

建国以来我过大力兴修水利设施其中坝型为土石坝的居多为充分利用当地材料节省投资因此挡水坝的型式多数是土石坝。

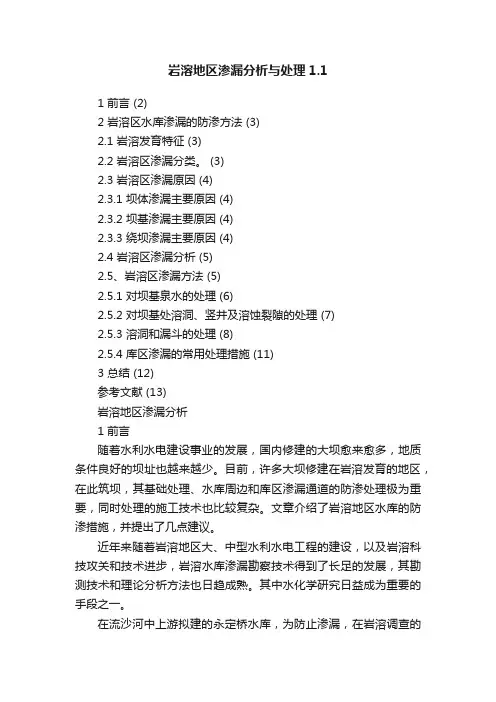

岩溶地区渗漏分析与处理1.11 前言 (2)2 岩溶区水库渗漏的防渗方法 (3)2.1 岩溶发育特征 (3)2.2 岩溶区渗漏分类。

(3)2.3 岩溶区渗漏原因 (4)2.3.1 坝体渗漏主要原因 (4)2.3.2 坝基渗漏主要原因 (4)2.3.3 绕坝渗漏主要原因 (4)2.4 岩溶区渗漏分析 (5)2.5、岩溶区渗漏方法 (5)2.5.1 对坝基泉水的处理 (6)2.5.2 对坝基处溶洞、竖井及溶蚀裂隙的处理 (7)2.5.3 溶洞和漏斗的处理 (8)2.5.4 库区渗漏的常用处理措施 (11)3 总结 (12)参考文献 (13)岩溶地区渗漏分析1 前言随着水利水电建设事业的发展，国内修建的大坝愈来愈多，地质条件良好的坝址也越来越少。

目前，许多大坝修建在岩溶发育的地区，在此筑坝，其基础处理、水库周边和库区渗漏通道的防渗处理极为重要，同时处理的施工技术也比较复杂。

文章介绍了岩溶地区水库的防渗措施，并提出了几点建议。

近年来随着岩溶地区大、中型水利水电工程的建设，以及岩溶科技攻关和技术进步，岩溶水库渗漏勘察技术得到了长足的发展，其勘测技术和理论分析方法也日趋成熟。

其中水化学研究日益成为重要的手段之一。

在流沙河中上游拟建的永定桥水库，为防止渗漏，在岩溶调查的基础上，进一步研究坝区地下水系发育特征，特进行了坝区天然水水化学特征的调查，以便为进行工程处理提供依据。

水化学综合研究内容包括地表水、地下水的宏量组份、稀土元素含量、碳酸盐碳、氧同位素等[1]。

水库渗漏是水利工程常见的工程地质问题，在碳酸盐岩地层分布区这一问题更为突显。

对水库渗漏形式、渗漏发生部位以及渗漏量评价的准确程度，直接关系到工程的规模、效益，甚至成败。

工程地质条件对岩溶地区渗漏的影响甚是严重，包括地层岩性，地质构造，新构造运动，地形地貌，水文地质条件，物理地质现象等对岩溶发育的影响。

建国以来我过大力兴修水利设施其中坝型为土石坝的居多为充分利用当地材料节省投资因此挡水坝的型式多数是土石坝。

岩土工程中的地下水渗流分析地下水渗流分析是岩土工程中一项重要的研究内容。

岩土工程是土木工程的一个分支，主要研究地球表面和内部的岩石、土壤等地质物质的性质和行为。

而地下水渗流分析则是研究地下水在不同地质环境下的流动规律和影响因素。

一、地下水概述地下水是位于地下的水体，是地球表面和地下深处岩土界面上的水分。

它对于维持地下水位、支持生态系统以及供水等方面具有重要的作用。

地下水的来源主要是降水和岩石的融化。

它可以通过渗流作用穿过岩土层，最终排入河流、湖泊或由泉水形式涌出地表。

二、地下水渗流的原理地下水渗流的主要驱动力是地下水位的高低差异。

当地下水位相对高时，水分会由高处向低处渗透，形成渗流。

地下水渗流会受到多种因素的影响，如土壤孔隙度、渗透率、土壤水分含量、土壤材料的渗透性等。

三、地下水渗流分析方法地下水渗流分析是在岩土工程中广泛应用的一种方法，它可以在工程规划和设计阶段预测地下水流动对工程的影响。

常见的地下水渗流分析方法包括渗透试验、数值模拟以及现场监测等。

1. 渗透试验渗透试验是通过测量孔隙水压力和水流速度来评估土体渗透性的一种方法。

它可以通过从孔隙中加入水压力并测量渗透时间来确定土壤的渗透系数。

这个系数可以帮助工程师了解土壤的渗透性，进而预测地下水的渗流情况。

2. 数值模拟数值模拟是一种利用计算机模拟地下水渗流过程的方法。

通过建立数学模型、设定边界条件和材料参数，可以预测不同岩土结构中地下水流动的方式和路径。

数值模拟方法能够提供更准确的地下水渗流预测，对于复杂工程情况尤为重要。

3. 现场监测现场监测是直接观测地下水位和孔隙水压力变化的方法。

在工程建设过程中，安装压力计、水位计等仪器来实时监测地下水位和孔隙水压力的变化，可以帮助工程师及时调整设计方案，保证工程的稳定运行。

四、地下水渗流分析在岩土工程中的应用地下水渗流分析在岩土工程中发挥着重要的作用。

它可以用于地下水资源管理、基坑工程的抗渗设计、堤坝和边坡稳定性评估等方面。

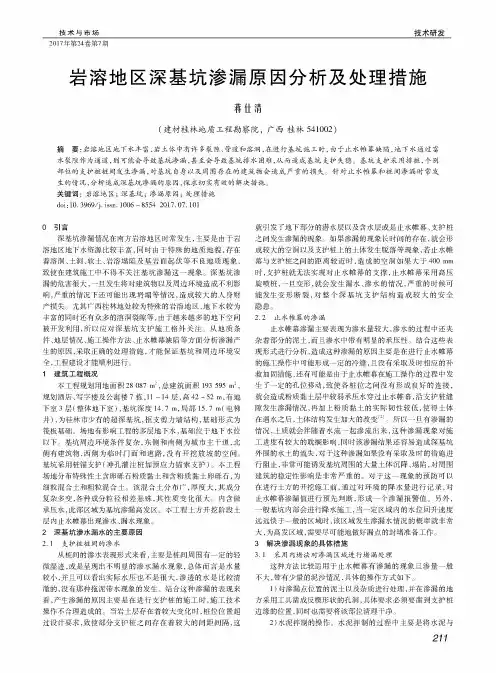

岩溶地区深基坑渗漏原因分析及处理措施蒋仕清(建材桂林地质工程勘察院，广西桂林541002)摘要:岩溶地区地下水丰富，岩土体中有许多裂隙、管道和溶洞，在进行基坑施工时，由于止水帷幕缺陷，地下水通过富 水裂隙作为通道，则可能会导致基坑渗漏，甚至会导致基坑排水困难，从而造成基坑支护失稳。

基坑支护采用排桩，个别 部位的支护桩桩间发生渗漏，对基坑自身以及周围存在的建筑物会造成严重的损失。

针对止水帷幕和桩间渗漏时常发 生的情况，分析造成深基坑渗漏的原因，探求切实有效的解决措施。

技术与市场____________________________________________________________________________________________________________技术研发2017年第24卷第7期关键词：岩溶地区；深基坑；渗漏原因；处理措施doi ： 10. 3969/j . issn . 1006 - 8554. 2017.07.101〇引言深基坑渗漏情况在南方岩溶地区时常发生，主要是由于岩 溶地区地下水资源比较丰富，同时由于特殊的地质地貌，存在 着溶洞、土洞、软土、岩溶塌陷及基岩面起伏等不良地质现象， 致使在建筑施工中不得不关注基坑渗漏这一现象。

深基坑渗 漏的危害很大，一旦发生将对建筑物以及周边环境造成不利影 响，严重的情况下还可能出现坍塌等情况，造成较大的人身财 产损失。

尤其广西桂林地处较为特殊的岩溶地区，地下水较为 丰富的同时还有众多的溶洞裂隙等，由于越来越多的地下空间 被开发利用，所以应对深基坑支护施工格外关注。

从地质条 件、地层情况、施工操作方法、止水帷幕缺陷等方面分析渗漏产 生的原因，采取正确的处理措施，才能保证基坑和周边环境安 全，工程建设才能顺利进行。

1建筑工程概况本工程规划用地面积28 087 m 2,总建筑面积193 595 m 2,规划酒店、写字楼及公寓楼7栋，11 ~ 14层，高42 ~ 52 m ,有地 下室3层（整体地下室），基坑深度14.7 m ,局部15.7 m (电梯 井），为桂林市少有的超深基坑，框支剪力墙结构，基础形式为 筏板基础。

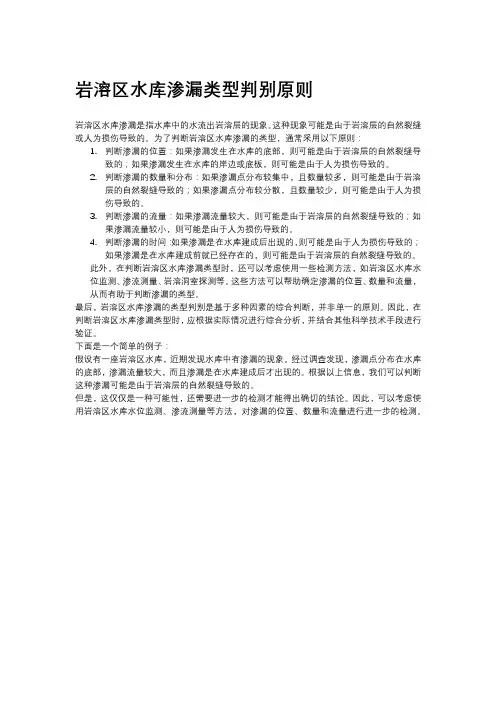

岩溶区水库渗漏类型判别原则岩溶区水库渗漏是指水库中的水流出岩溶层的现象。

这种现象可能是由于岩溶层的自然裂缝或人为损伤导致的。

为了判断岩溶区水库渗漏的类型，通常采用以下原则：1.判断渗漏的位置：如果渗漏发生在水库的底部，则可能是由于岩溶层的自然裂缝导致的；如果渗漏发生在水库的岸边或底板，则可能是由于人为损伤导致的。

2.判断渗漏的数量和分布：如果渗漏点分布较集中，且数量较多，则可能是由于岩溶层的自然裂缝导致的；如果渗漏点分布较分散，且数量较少，则可能是由于人为损伤导致的。

3.判断渗漏的流量：如果渗漏流量较大，则可能是由于岩溶层的自然裂缝导致的；如果渗漏流量较小，则可能是由于人为损伤导致的。

4.判断渗漏的时间：如果渗漏是在水库建成后出现的，则可能是由于人为损伤导致的；如果渗漏是在水库建成前就已经存在的，则可能是由于岩溶层的自然裂缝导致的。

此外，在判断岩溶区水库渗漏类型时，还可以考虑使用一些检测方法，如岩溶区水库水位监测、渗流测量、岩溶洞室探测等。

这些方法可以帮助确定渗漏的位置、数量和流量，从而有助于判断渗漏的类型。

最后，岩溶区水库渗漏的类型判别是基于多种因素的综合判断，并非单一的原则。

因此，在判断岩溶区水库渗漏类型时，应根据实际情况进行综合分析，并结合其他科学技术手段进行验证。

下面是一个简单的例子：假设有一座岩溶区水库，近期发现水库中有渗漏的现象。

经过调查发现，渗漏点分布在水库的底部，渗漏流量较大，而且渗漏是在水库建成后才出现的。

根据以上信息，我们可以判断这种渗漏可能是由于岩溶层的自然裂缝导致的。

但是，这仅仅是一种可能性，还需要进一步的检测才能得出确切的结论。

因此，可以考虑使用岩溶区水库水位监测、渗流测量等方法，对渗漏的位置、数量和流量进行进一步的检测。

工程地质知识：岩溶的防渗处理
1.岩溶的防渗处理方式有防渗帷幕灌浆、防渗墙等，应根据岩溶的规模、发育规律、充填物性质及透水性等条件选定。

对存在岩溶洞穴或具有强透水性的溶蚀裂隙，可采取追索开挖回填混凝土或设置阻浆洞（井）等措施后再进行高压灌浆处理。

2.当坝基存在连通上、下游的溶洞，埋藏不深或施工条件许可时，应采用开挖回填混凝土处理。

埋藏较深不宜明挖时，可采取洞挖回填混凝土处理，也可采用抽槽开挖回填混凝土处理。

3.两岸防渗帷幕线路应根据两岸地形地质条件和岩溶分布特征选定，可采用直线式、折线式、前翼式及后翼式等布置方式，地质条件复杂的坝基防渗线路需经多方案技术经济比较，必要时结合坝轴线比较选定。

帷幕线路应尽量选择岩溶发育较弱地带通过，如必须通过岩溶暗河或岩溶通道时，宜与其垂直。

4.岩溶地区灌浆帷幕深度应根据相对隔水层的埋深、坝高、坝基及两岸允许的渗漏量及幕后扬压力等因素，在保证大坝安全的前提下，通过技术经济比较选定。

5.帷幕排数、孔距、排距和灌浆压力应根据地质构造和岩溶水文地质条件，通过帷幕灌浆试验选定，灌浆试验时应研究不同类型的溶洞及充填物灌浆所形成幕体的允许渗透水力比降及耐久性。

6.灌浆材料可根据岩溶洞穴和溶蚀裂隙规模及充填情况选用纯水泥浆、水泥砂浆、水泥粘土浆、水泥粉煤灰浆等，必要时可钻大口径钻孔灌注高流态细骨料混凝土。

第３４卷第１期２０２０年㊀３月资源环境与工程ＲｅｓｏｕｒｃｅｓＥｎｖｉｒｏｎｍｅｎｔ＆ＥｎｇｉｎｅｅｒｉｎｇＶｏｌ ３４ꎬＮｏ １Ｍａｒ.ꎬ２０２０收稿日期:２０１９－０７－２４ꎻ改回日期:２０１９－０８－０６ꎻ网络出版时间:２０１９－１２－１７㊀１３:２１作者简介:张俊杰(１９８９－)ꎬ男ꎬ工程师ꎬ硕士ꎬ地质工程专业ꎬ从事水文地质及工程地质勘察工作ꎮＥ－ｍａｉｌ:４６８０４５４６０＠ｑｑ ｃｏｍ从工程地质条件对某水库库区渗漏的初步评价张俊杰(云南省水利水电勘测设计研究院ꎬ云南昆明㊀６５００２１)摘㊀要:水库渗漏问题的评价ꎬ尤其是岩溶地区库区渗漏问题分析是控制水库工程成败的重要地质问题ꎮ通过对库区进行地质测绘㊁钻探等工作ꎬ对区内地下水的补㊁径㊁排等水文地质条件进行分析评价ꎬ结果表明ꎬ库区存在溶隙与管道混合型渗漏ꎬ向低邻谷和下游排泄ꎬ河谷悬托ꎬ不具备成库条件ꎮ关键词:岩溶ꎻ库区渗漏ꎻ分析评价中图分类号:ＴＶ６９７.３＋２㊀㊀㊀㊀文献标识码:Ａ㊀㊀㊀㊀文章编号:１６７１－１２１１(２０２０)０１－０１１３－０３ＤＯＩ:１０.１６５３６/ｊ.ｃｎｋｉ.ｉｓｓｎ.１６７１－１２１１.２０２０.０１.０２３１㊀基本概况根据规划方案ꎬ拟评价水库按中型水库规模设计ꎬ有支流和干流开发方案ꎮ支流方案径流面积约８.１ｋｍ２ꎬ多年平均来水量约４０３万ｍ３ꎬ来水量较小ꎬ若具备成库条件需要从干流引水ꎻ干流方案径流面积约８９.１ｋｍ２ꎬ多年平均径流量约４５４４万ｍ３ꎬ经其他水利工程引用后ꎬ剩余入库水量约１７８４万ｍ３ꎬ来水量满足兴建中型水库的条件ꎮ由于支流和干流方案库区均存在岩溶渗漏问题ꎬ现需根据工程地质条件对支流和干流方案库区渗漏进行评价比选ꎮ２㊀支流方案基本地质条件２.１㊀地形地貌支流发源于两山哑口之间ꎬ全长约７.６ｋｍꎬ最终交汇于干流ꎮ两岸地形坡度大多为２０ʎ~３５ʎꎬ局部地段地形陡峻ꎬ山顶浑圆ꎮ源头哑口至支流上游河床近南东向ꎬ河床平均比降约７.２％ꎬ该段不具备成库的地形条件ꎻ支流上游 下游河床为南东向ꎬ河床平均比降约１.４％ꎻ下游河床 干流交汇口转为近东西向ꎬ河床平均比降约２.２％ꎮ库区段河床高程为１９６０~２０１０ｍꎬ左岸地形分水岭高程２３２０~２３６０ｍꎬ相对高差３６０~４００ｍꎻ右岸地形分水岭高程２１０５~２３００ｍꎬ相对高差９５~３４０ｍꎮ左岸邻谷为干流河谷ꎬ二者河床高程相当ꎬ平距约２~２.５ｋｍꎻ右岸邻谷为一深切割河流ꎬ河床高程１３００~１３５０ｍꎬ最小高差约６６０ｍꎬ平距约４ｋｍꎮ２.２㊀地层岩性支流方案库区上游左岸出露地层为奥陶系下统漫塘组(Ｏ１ｍ)ꎬ岩性为中厚层状石英砂岩夹薄层状细砂岩ꎻ河床㊁右岸㊁地形分水岭至右岸邻谷一带出露地层为奥陶系下统老尖山组(Ｏ１ｌ)ꎬ中上部为紫红色薄 中层状泥质粉砂岩㊁粉砂质泥岩夹砂岩组成ꎬ底部为厚层状灰岩夹砂岩组成ꎬ二者于河床偏左岸地带呈断层接触ꎮ下游库区岸坡出露地层为奥陶系下统岩箐组(Ｏ１ｙ)ꎬ岩性组合为厚层状灰岩夹薄层砂岩ꎮ２.３㊀地质构造支流顺河床方向靠左岸发育一顺河断层ꎬ断面东倾ꎬ倾角约７５ʎꎬ断裂破碎带宽约３０ｍꎬ附近岩层产状极乱ꎬ牵引褶曲㊁小断裂极发育ꎮ左岸出露漫塘组ꎬ右岸出露老尖山组ꎬ库区岩层大致倾向西㊁北西ꎮ支流下游库区段以区域性断裂为主导ꎬ次级断层发育ꎬ岩箐组灰岩夹砂岩以断块形式出露ꎮ２.４㊀岩溶形态及特征支流上游两岸地表未见有明显的岩溶形态发育ꎬ仅在下游河床右岸发育有落水洞２处ꎬ发育高程１９６０~１９７０ｍꎬ平距约７００ｍꎬ落水洞现已被泥土充填ꎮ２.５㊀水文地质条件为进一步查明库区渗漏问题ꎬ在支流河床布置钻孔ＺＫ１㊁ＺＫ２ꎬ其中ＺＫ１位于拟建坝轴线河床ꎬＺＫ２位于拟建库盆河床ꎬ根据钻孔揭露及地表出露条件分析ꎬ河床覆盖层下伏基岩分布有三条以上灰岩条带ꎬ灰岩走向与河床走向基本一致ꎬ其间层间褶皱发育ꎬ岩层总体倾向右岸库外ꎬ钻孔电视表明孔内岩溶发育ꎬ多为溶孔㊁溶隙㊁溶槽ꎮ根据钻孔ＺＫ１揭露ꎬ至孔底１２０.０２ｍ为干孔ꎬ灰岩体透水性强ꎻ钻孔ＺＫ２孔深１２０.１０ｍꎬ终孔稳定水位为８８.７５ｍꎬ水位较低ꎬ且该层水位为未揭穿老尖山组底部灰岩前ꎬ相对稳定存在于该层中的砂岩裂隙水ꎮ对支流进行实测流量ꎬ支流上游流量约１４Ｌ/ｓꎬ中游流量约为１５Ｌ/ｓꎬ而流至下游河床时流量仅为２Ｌ/ｓꎬ至与干流交汇部位支流干涸ꎬ据地质测绘推断ꎬ支流河床下游段为伏流的入口ꎬ向右岸深切割邻谷响水洞出口排泄ꎬ响水洞出口为该区域一较大的排泄点ꎬ其出口流量达到约１ｍ３/ｓꎮ３㊀干流方案基本地质条件３.１㊀地形地貌库区地势北高南低ꎬ两岸地形坡度大多为２０ʎ~３５ʎꎬ局部地段地形陡峻ꎮ上游段河床近南北向ꎬ河床平均比降约３.８％ꎻ中游段河床转为南东向ꎬ河床平均比降约５.２％ꎻ下游段转为南西向ꎬ河床平均比降约１.７％ꎮ下游 上游段河床高程为１９６０~２１５０ｍꎻ左岸地形分水岭高程２３６０~２８４０ｍꎬ相对高差４００~８８０ｍꎻ右岸地形分水岭高程２３００~２７６０ｍꎬ相对高差３４０~８００ｍꎮ左岸邻谷为一盆地ꎬ盆地高程在１６７０ｍ附近ꎬ平距约７~８ｋｍꎬ相对最小高差２９０ｍꎻ干流右岸低邻谷与支流右岸低邻谷为同一深切割河谷ꎬ该河谷河床高程１３００~１３５０ｍꎬ最小高差约６１０ｍꎬ距干流下游６~７ｋｍꎮ３.２㊀地层岩性干流方案库盆出露的地层为奥陶系下统岩箐组ꎮ受构造影响ꎬ岩性组合复杂多样ꎬ上游段岩组为厚层灰岩夹薄 中厚层细砂岩㊁石英砂岩ꎻ中游段岩组为厚层灰岩与薄 中厚层细砂岩㊁石英砂岩互层ꎻ下游段岩组为中厚层细砂岩㊁石英砂岩夹厚层灰岩ꎮ两岸地形分水岭地段出露地层岩性为奥陶系下统漫塘组中厚层状石英砂岩夹薄层状细砂岩ꎬ与下部岩箐组呈整合接触关系ꎮ３.３㊀地质构造干流方案库区河谷为背斜谷ꎬ核部岩性为岩箐组ꎬ东西两翼岩性为漫塘组ꎬ轴面稍向西倾ꎻ受多条压扭性断层切割ꎬ背斜枢纽不连续ꎬ岩性组合也多样ꎮ３.４㊀岩溶形态及特征岸坡地表灰岩分布区以垂向溶孔㊁溶隙㊁溶槽及顺层面溶隙发育为主ꎬ多为粘土夹岩屑充填ꎮ上游 下游段深部发育伏流ꎬ上游左岸入口以岩溶漏斗㊁落水洞形式向中游右岸排泄ꎬ入口高程２１７０~２２００ｍꎬ出口高程２０１６~２０１８ｍꎬ具有分散汇入及分散流出的特征ꎻ其间的岩性组合为灰岩夹砂岩ꎬ入口段岩层北倾ꎬ伏流通道段及出口段岩层的倾向由南西转为北西ꎬ其间背斜及断层发育ꎬ从构造形态来看ꎬ伏流具有顺层发育的特征ꎮ３.５㊀水文地质条件为进一步查明干流水文地质特征ꎬ在干流中游部位拟建水库枢纽区回水线高程附近布置钻孔ＺＫ３ꎬ孔深１２０.８４ｍꎮ从钻孔揭露情况看ꎬ岩性主要为厚层灰岩与薄 中厚层细砂岩㊁石英砂岩互层ꎮ压水试验表明ꎬ在灰岩层位中透水率较大ꎬ而在砂岩层位中透水率相对较小ꎮ终孔后经过半个月的钻孔水位观测ꎬ发现钻孔内水位以每天０.２~０.９ｍ不等的速度下降ꎬ最终观测得到的水位为７２.７９ｍꎬ而该层水位为未揭穿底部灰岩前存在于砂岩层位中的地下水ꎬ由于砂岩层位中的裂隙沟通底部强透水灰岩层ꎬ所以造成水位持续下降ꎬ最终测得的水位高程基本与河床高程持平ꎮ据收集的勘察资料表明ꎬ干流下游段钻孔水位低于河床８０ｍꎮ根据对干流的实测流量ꎬ干流上游流量约６７Ｌ/ｓꎬ中游因有多个伏流出口汇入干流ꎬ干流流量约为３５０Ｌ/ｓꎬ而流至下游河床时流量为１０３Ｌ/ｓꎬ流至与支流交汇部位时ꎬ基本干涸ꎮ根据地表地质测绘ꎬ干流上游段两岸地表岩溶发育ꎬ见有溶洞㊁落水洞等ꎬ其中多个落水洞沿河岸与山脚接触带呈线状分布ꎬ一部分河水流入落水洞成为伏流入口ꎬ导致上游段流量减小ꎬ中游段由于多个伏流出口汇入导致流量增大ꎬ至下游流量减小直至干涸ꎬ该段为伏流入口ꎬ向右岸深切割邻谷响水洞出口排泄ꎮ干流左岸邻谷为盆地ꎬ沿盆地与山脚接触带见有泉水点出露ꎬ流量较大ꎮ４㊀渗漏初步评价通过地质测绘㊁钻探㊁物探等勘察方法ꎬ依据水利水电工程地质勘察规范[１]㊁中小型水利水电工程地质勘察规范[２]ꎬ对喀斯特渗漏进行评价ꎮ４.１㊀支流方案库区渗漏初步评价支流来水量较小ꎬ与右岸低邻谷之间比降约为１６.５％ꎬ水利坡度较大ꎬ且库区覆盖层之下顺河床方向灰岩出露面积较大ꎬ构造复杂ꎬ发育顺河断层ꎬ下游河床大部分时间干涸ꎬ岩体透水性强ꎬ深悬托型河谷ꎬ天然条件下河水补给地下水ꎮ支流从上游至下游河床存在向右岸低邻谷响水洞深埋管道型岩溶渗漏问题ꎬ河流悬托ꎬ不具备成库的地质条件(图１)ꎮ４.２㊀干流方案库区渗漏初步评价左岸邻谷为平缓的盆地ꎬ盆地高程约１６７０ｍꎬ平距约７~８ｋｍꎬ相对最小高差２９０ｍꎬ为地下水动力提４１１资源环境与工程㊀２０２０年㊀供了势能条件ꎮ库盆出露地层为奥陶系下统岩箐组ꎬ岩性为厚层灰岩夹薄 中厚层细砂岩㊁石英砂岩ꎬ左岸为背斜东翼ꎬ岩层总体倾向东㊁北东ꎬ正常蓄水位２０７５ｍꎬ灰岩顶部出露高程２３５０~２４００ｍꎬ上部地形分水岭及其东侧地段出露地层岩性为奥陶系下统漫塘组中厚层状石英砂岩夹薄层状细砂岩ꎮ据区域地质测绘成果初步分析ꎬ灰岩夹薄 中厚层细砂岩㊁石英砂岩的空间展布与盆地边缘连通ꎬ位于冲湖积层下部ꎮ据钻孔ＺＫ３勘察成果分析ꎬ灰岩段岩体中等透水 强透水ꎬ近期稳定地下水位高程２０２３.３ｍꎬ位于灰岩下部的砂岩中ꎬ在河床高程附近ꎬ远低于水库正常蓄水位ꎻ结合盆地地形特征㊁库盆构造及岩性组合空间展布特征ꎬ库区左岸灰岩体不存在地下分水岭ꎬ整个库岸存在向左岸盆地渗漏的问题ꎬ库区为悬托型库盆ꎮ据本次区域地质测绘成果初步分析ꎬ下游段河床发育有伏流入口ꎬ其间的岩溶发育存在切层发育的可能ꎬ旱季还存在河道干涸的现象ꎮ据１ʒ１万地表地质成果初步分析ꎬ下游河段与支流下游段灰岩还存在连通的可能性ꎬ而后向低邻谷响水洞排泄(图１)ꎮ图１㊀渗漏分析剖面图Ｆｉｇ １㊀Ｐｒｏｆｉｌｅｏｆｌｅａｋａｇｅａｎａｌｙｓｉｓ５㊀结论通过对支流和干流方案的库区渗漏初步分析得知ꎬ由于不存在地下分水岭ꎬ致使支流和干流中的河水均向下游和低邻谷排泄[３]ꎬ天然条件下存在溶隙与管道混合型渗漏ꎬ河谷悬托ꎮ支流和干流方案库区㊁坝址区地下水的排泄点高程远低于坝址区高程ꎬ渗漏极严重ꎬ且不可能进行防渗处理ꎬ不具备建库条件ꎮ参考文献:[１]㊀中华人民共和国水利部.水利水电工程地质勘察规范:ＧＢ５０４８７ ２００８[Ｓ].北京:中国计划出版社ꎬ２００９.[２]㊀中华人民共和国水利部.中小型水利水电工程地质勘察规范:ＳＬ５５ ２００５[Ｓ].北京:中国水利水电出版社ꎬ２００５.[３]㊀赵永川.广南那追水库渗漏分析[Ｊ].水利水电技术ꎬ２００７(１２):５１－５３.(责任编辑:肖飞)ＰｒｅｌｉｍｉｎａｒｙＥｖａｌｕａｔｉｏｎｏｆＬｅａｋａｇｅｉｎａＲｅｓｅｒｖｏｉｒＡｒｅａＢａｓｅｄｏｎＥｎｇｉｎｅｅｒｉｎｇＧｅｏｌｏｇｉｃａｌＣｏｎｄｉｔｉｏｎｓＺｈａｎｇＪｕｎｊｉｅ(ＹｕｎｎａｎＩｎｖｅｓｔｉｇａｔｉｏｎꎬＤｅｓｉｇｎ＆ＩｎｓｔｉｔｕｔｅｏｆＷａｔｅｒＲｅｓｏｕｒｃｅｓ＆ＨｙｄｒｏｐｏｗｅｒꎬＫｕｎｍｉｎｇꎬＹｕｎｎａｎ㊀６５００２１)Ａｂｓｔｒａｃｔ:Ｔｈｅｅｖａｌｕａｔｉｏｎｏｆｒｅｓｅｒｖｏｉｒｌｅａｋａｇｅｐｒｏｂｌｅｍｓꎬｅｓｐｅｃｉａｌｌｙｔｈｅａｎａｌｙｓｉｓｏｆｌｅａｋａｇｅｐｒｏｂｌｅｍｓｉｎｋａｒｓｔａｒｅａｓｉｓａｎｉｍｐｏｒｔａｎｔｇｅｏｌｏｇｉｃａｌｆａｃｔｏｒｉｎｃｏｎｔｒｏｌｌｉｎｇｔｈｅｓｕｃｃｅｓｓｏｒｆａｉｌｕｒｅｏｆｒｅｓｅｒｖｏｉｒｐｒｏｊｅｃｔｓ.Ｔｈｒｏｕｇｈｇｅｏｌｏｇｉｃａｌｍａｐｐｉｎｇꎬｄｒｉｌｌｉｎｇａｎｄｏｔｈｅｒｗｏｒｋｉｎｔｈｅｒｅｓｅｒｖｏｉｒａｒｅａꎬｔｈｅｈｙｄｒｏｇｅｏｌｏｇｉｃａｌｃｏｎｄｉｔｉｏｎｓｓｕｃｈａｓｗａｔｅｒｓｕｐｐｌｙꎬｒｕｎｏｆｆａｎｄｄｒａｉｎａｇｅｏｆｇｒｏｕｎｄｗ￣ａｔｅｒｉｎｔｈｅａｒｅａａｒｅａｎａｌｙｚｅｄａｎｄｅｖａｌｕａｔｅｄ.Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｒｅｓｅｒｖｏｉｒａｒｅａｈａｓｍｉｘｅｄｌｅａｋａｇｅｏｆｓｏｌｕｔｉｏｎｇａｐａｎｄｐｉｐｅｌｉｎｅꎬｗｈｉｃｈｄｒａｉｎｓｔｏｌｏｗａｄｊａｃｅｎｔｖａｌｌｅｙｓａｎｄｄｏｗｎｓｔｒｅａｍｖａｌｌｅｙｓꎬａｎｄｔｈｅｖａｌｌｅｙｓａｒｅｓｕｓｐｅｎｄｅｄꎬｓｏｉｔｄｏｅｓｎｏｔｈａｖｅｔｈｅｃｏｎｄｉｔｉｏｎｓｆｏｒｒｅｓｅｒｖｏｉｒｆｏｒｍａｔｉｏｎ.Ｋｅｙｗｏｒｄｓ:ｋａｒｓｔꎻｒｅｓｅｒｖｏｉｒｌｅａｋａｇｅꎻａｎａｌｙｓｉｓａｎｄｅｖａｌｕａｔｉｏｎ５１１第１期张俊杰:从工程地质条件对某水库库区渗漏的初步评价。

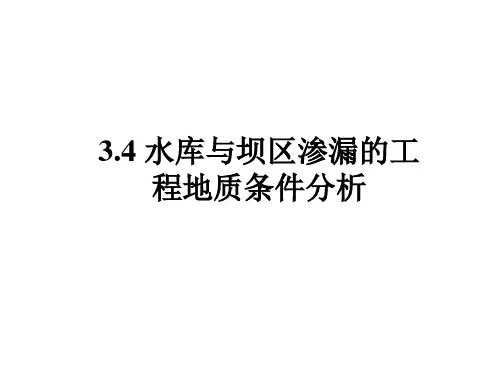

§4. 水库与坝区渗漏的工程地质条件一、水库渗漏的类型库区渗漏：c、d ：通过库岸分水岭向邻谷或洼地由河坝区渗漏：a、b：a─通过坝基渗向坝下游b─通过坝肩渗向坝下游二、库区渗漏的地质条件暂时性；库区渗漏类型永久性：（一）地貌条件1、山区：①库区周围山体单薄②邻近又有低谷或洼地③存在连同库区和临谷的渗漏通道④当低谷底面标高低于水库水位时发生渗漏，且河谷切割越深，则位差越大，则渗流量越大2、.平原地区，河谷河间地块比较单薄，则可能产生渗漏，特别注意古河道的渗流通道（二）岩性条件：（提供渗漏通道）➢ 1.强透水层：第四纪松散岩层（砂卵砾石层）➢2.不可溶性岩：贯通库区内外的古风化壳、结构松散的砂砾岩、岩浆岩的气孔构造、杏仁构造、竖状节理构造➢3.可溶性岩：岩溶通道三种类型大型集中渗漏带：溶洞、暗河、落水洞中型溶蚀断裂带：溶扩的断层、大的节理小型溶隙、溶孔带：（三）地质构造条件➢1.具有连通库内外的不整合面、裂隙带、大的断层，特别是未胶结或胶结不完全的断层破碎带，都是水库渗漏的主要通道。

➢2.背斜和向斜核部伴生的节理密集带或层间剪切带可能成为渗漏的通道➢3.岩溶发育地带，向斜谷与背斜谷渗漏的地质构造条件➢向斜谷：当有隔水层发育谷底，则不发生库区渗漏；当无隔水层，则可能发生渗漏➢背斜谷：可能顺着岩层倾向发生渗漏（三）水文地质条件1、潜水此时有四种情况：a.建库前的地下水分水岭高于水库正常高水位，建库后一般不会产生向邻谷渗漏，如图(a)所示。

B.建库前的地下水分水岭低于水库水位，则蓄水后将会向邻谷渗漏，如图(b)所示。

C.地下水分水岭虽略低于水库正常高水位，但由于蓄水后库水的顶托作用，地下水分水岭最后可能略高于库水位，库水不致外漏。

在分水岭很宽厚、岩土体的透水性较小时，库水更不会外漏。

D.建库前地下水就从库区河谷流向邻谷，蓄水后水头更大，渗漏更严重，如图(c)所示。

2、承压水：(或建库后可能出现的承压水)。

岩溶区渗漏水库勘察的要点及对策研究发布时间：2021-10-20T13:45:53.755Z 来源：《基层建设》2021年第20期作者：黄伟纯[导读] 摘要：岩溶区渗漏水库渗漏产生的原因更加复杂，要想准确的处置渗漏问题，就需要认真做工程地质勘察工作，通过科学有效的勘察方案为准确的查明渗漏问题评价及其处置提供准确的依据，在勘察过程中除了运用常见的勘察方法和技术手段之外，还需要综合考虑岩溶区的地质特点，将工程地质、水文地质的相关理论与工程物探、水文地质钻探等多种勘察方法结合起来，这样才能得到更加高效、准确的勘察成果。

广西南宁水利电力设计院有限公司广西南宁 530001摘要：岩溶区渗漏水库渗漏产生的原因更加复杂，要想准确的处置渗漏问题，就需要认真做工程地质勘察工作，通过科学有效的勘察方案为准确的查明渗漏问题评价及其处置提供准确的依据，在勘察过程中除了运用常见的勘察方法和技术手段之外，还需要综合考虑岩溶区的地质特点，将工程地质、水文地质的相关理论与工程物探、水文地质钻探等多种勘察方法结合起来，这样才能得到更加高效、准确的勘察成果。

本文根据现有研究资料，结合自身在岩溶区渗漏水库勘察中的一些经验，分析了岩溶区渗漏水库勘察的难点，认为主要从区域地质背景的研究、岩溶水文地质条件着手，结合工程物探圈定主要岩溶发育段，在主要岩溶发育段内适当布置验证孔及水文孔，并进行相关的水文测试试验。

然后，介绍了岩溶区渗漏水水库勘察的基本方法，包括岩溶水文地质测绘等，最后针对岩溶区渗漏水水库勘察提出了相应的对策建议，包括应用先进的仪器设备进行勘察、制订详细的工程地质勘察方案等。

通过研究，希望能够对岩溶区渗漏水库勘察工作提供一些帮助和启示。

关键词：岩溶区；水库；勘察；对策岩溶区的地质条件较复杂，隐伏岩溶对水利工程的基础稳定及渗漏产生较大影响。

因此在岩溶区建设水利工程，对工程勘察的要求更加高。

建国以后，为了促进经济社会的快速发展，我国的水利工作者在岩溶区进行了悉知的地质勘察，制订了详细的岩溶区水利工程建设方案，从五十年代开始陆续在岩溶区建设了一批大型水库，这些水库在促进当地经济社会发展上起到了非常重要的作用。
