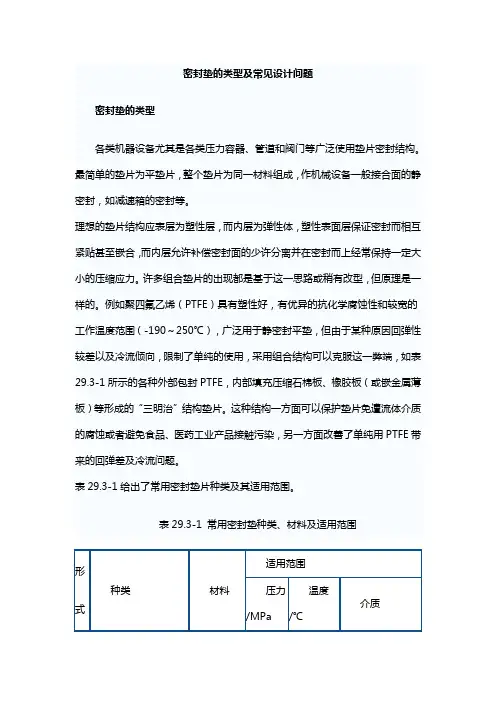

密封垫的类型及常见设计问题

阀门密封垫片种类软式密封垫片是最常见的一种阀门密封垫片，它由柔性的材料制成，如橡胶、聚四氟乙烯、丁腈橡胶等。

软式密封垫片具有良好的弹性和变形性，能够在阀门关闭时填充阀座和阀盖之间的缝隙，从而实现良好的密封效果。

软式密封垫片适用于低压和常温下的工作条件，如自来水、污水、空气等介质。

常见的软式密封垫片种类有橡胶垫片、四氟乙烯垫片和丁腈橡胶垫片。

橡胶垫片是一种由橡胶制成的软式密封垫片，具有良好的耐磨性和耐腐蚀性。

它广泛应用于自来水管道、化工管道和食品管道等领域。

橡胶垫片有不同的材料，如丁腈橡胶、氯丁橡胶、丁晴橡胶等，可以根据不同的工作条件选择合适的材料。

四氟乙烯垫片是一种由聚四氟乙烯制成的软式密封垫片，具有良好的耐高温性能和化学稳定性。

它广泛应用于高温、高压和强腐蚀介质的管道系统中，如化工、石油、化肥等行业。

四氟乙烯垫片能够在-200℃~+260℃的温度范围内保持良好的密封性能，是一种理想的密封材料。

丁腈橡胶垫片是一种由丁腈橡胶制成的软式密封垫片，具有良好的耐油性和耐磨性。

它广泛应用于石油、天然气、汽车等领域的管道系统中。

丁腈橡胶垫片能够在-40℃~+120℃的温度范围内保持良好的密封性能，适用于各种油类介质的密封。

除了软式密封垫片外，金属密封垫片也是一种常见的阀门密封垫片。

金属密封垫片由金属制成，具有良好的耐腐蚀性和耐高温性能，适用于高压和高温的工作条件。

金属密封垫片主要有平面金属密封垫片、波纹管金属密封垫片和环形金属密封垫片。

平面金属密封垫片是一种由金属制成的平面结构的密封垫片，通常由不锈钢、铜、铝等金属材料制成。

它具有良好的耐腐蚀性和耐高温性能，适用于高压和高温条件下的密封。

平面金属密封垫片的密封性能主要依赖于压力和表面粗糙度，因此在安装时需要保持良好的密封表面。

平面金属密封垫片广泛应用于化工、石油、航空航天等领域。

波纹管金属密封垫片是一种由波纹状的金属管制成的密封垫片，具有良好的柔性和变形性。

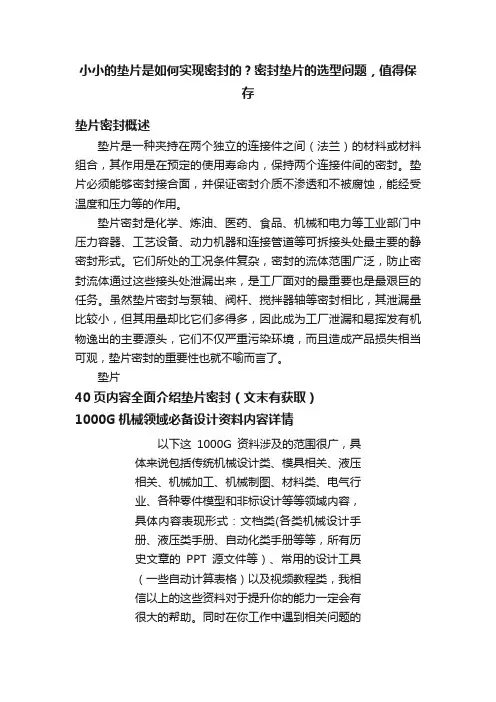

小小的垫片是如何实现密封的？密封垫片的选型问题，值得保
存
垫片密封概述
垫片是一种夹持在两个独立的连接件之间（法兰）的材料或材料组合，其作用是在预定的使用寿命内，保持两个连接件间的密封。

垫片必须能够密封接合面，并保证密封介质不渗透和不被腐蚀，能经受温度和压力等的作用。

垫片密封是化学、炼油、医药、食品、机械和电力等工业部门中压力容器、工艺设备、动力机器和连接管道等可拆接头处最主要的静密封形式。

它们所处的工况条件复杂，密封的流体范围广泛，防止密封流体通过这些接头处泄漏出来，是工厂面对的最重要也是最艰巨的任务。

虽然垫片密封与泵轴、阀杆、搅拌器轴等密封相比，其泄漏量比较小，但其用量却比它们多得多，因此成为工厂泄漏和易挥发有机物逸出的主要源头，它们不仅严重污染环境，而且造成产品损失相当可观，垫片密封的重要性也就不喻而言了。

垫片
40页内容全面介绍垫片密封（文末有获取）
1000G机械领域必备设计资料内容详情
以下这1000G资料涉及的范围很广，具
体来说包括传统机械设计类、模具相关、液压
相关、机械加工、机械制图、材料类、电气行
业、各种零件模型和非标设计等等领域内容，
具体内容表现形式：文档类(各类机械设计手
册、液压类手册、自动化类手册等等，所有历
史文章的PPT源文件等）、常用的设计工具
（一些自动计算表格）以及视频教程类，我相
信以上的这些资料对于提升你的能力一定会有
很大的帮助。

同时在你工作中遇到相关问题的
时候，这些资料也能提供很好的指导作用。

资料目录
设计表格
设计手册
视频教程
各类模型
PPT源文件
获取方式
获取。

常用密封垫片基本知识目录一、密封垫片基本概念 (2)1.1 定义与分类 (2)1.2 应用领域 (3)二、密封垫片材料 (4)2.1 金属密封垫片 (5)2.1.1 钢制垫片 (7)2.1.2 铜制垫片 (8)2.1.3 铝制垫片 (8)2.2 非金属密封垫片 (10)2.2.1 橡胶垫片 (11)2.2.2 聚四氟乙烯垫片 (12)2.2.3 石棉垫片 (13)三、密封垫片结构与形式 (14)3.1 结构特点 (15)3.2 常见形式 (16)3.2.1 平面型密封垫片 (18)3.2.2 凸缘型密封垫片 (18)3.2.3 锥形密封垫片 (20)四、密封垫片设计原则与要求 (21)4.1 设计原则 (22)4.2 设计要求 (23)五、密封垫片安装与维护 (24)5.1 安装方法 (25)5.2 维护保养 (26)六、密封垫片选用与采购指南 (27)6.1 选用依据 (28)6.2 采购建议 (29)七、密封垫片性能测试与评价 (30)7.1 性能测试方法 (32)7.2 性能评价标准 (33)一、密封垫片基本概念密封垫片是一种用于连接两个或多个密封表面的重要机械元件，其主要功能是防止流体或气体在这些表面之间泄漏。

垫片通常由柔软的、可压缩的材料制成，这些材料能够在受到压力时填补接触面之间的微小空隙或不规则性，从而实现有效的密封。

垫片广泛应用于各种工业领域，包括管道系统、阀门、泵、压力容器等。

它们对于确保系统的安全运行和防止泄漏具有至关重要的作用。

密封垫片的基本概念包括其定义、功能、分类以及应用场景等方面。

接下来我们将详细介绍这些基本知识。

1.1 定义与分类密封垫片是一种用于机械密封的设备，其主要作用在于填补设备连接件之间的空隙或缝隙，从而确保流体不会泄露或流出。

它们广泛应用于各种管道、阀门、泵以及其他流体处理设备中。

根据不同的应用环境和需求，密封垫片具有多种类型和特性。

也称为密封垫圈或衬垫，是一种用于静态密封的元件。

机械设计必备知识点——密封垫片如何选型在石油、石化、化工等行业的生产、加工、储运乃至销售环节，常常伴随着易燃、易爆、高温、高压、有毒有害和腐蚀等危险因素，机器及设备在使用中工作介质的“跑、冒、滴、漏”，给生产带来极大的危害。

设备中工作介质的泄漏，会造成浪费并污染环境。

垫片密封是过程工业装置中压力容器、过程设备、动力机器和连接管道等可拆连接处最主要的静密封型式。

它们所包含的流体介质范围相当广泛，防止液体或气体通过这些接头处泄漏出来是工厂面临的最重要，也是最困难的任务。

随着生产装置的大型化，生产工艺向高温、高压、高速的方向发展，出现泄漏的机会越来越多，发生事故的概率越来越大，造成的经济损失也越来越大。

往往一处法兰的泄漏就有可能导致一套装置乃至全厂停产，还极有可能会引起火灾、爆炸，造成人员伤亡等重大事故，发生泄漏带来环境污染、产品损失甚至事故，垫片密封的重要性也就不言而喻了。

因此，垫片的选用、设计、制造所存在的问题已逐步引起人们的高度重视。

那么，究竟应该如何选择合适的垫片呢？垫片与垫片密封垫片是一种夹持在两个独立的连接件（主要是指法兰）之间的材料或材料的组合，其作用是在预定的使用寿命内，保持两个连接件间的密封。

垫片必须能够密封结合面，并确保密封介质不渗透和不被腐蚀，能够承受得住温度和压力的作用。

垫片密封一般有连接件（如法兰）、垫片和紧固件（如螺栓、螺母）等组成（见图1），因此决定某个法兰密封性时，必须将整个法兰连接结构作为一个系统进行考虑。

垫片工作正常或失效与否，除了取决于设计选用垫片本身的性能外，还取决于系统的刚度和变形、结合面的粗糙度和平行度以及紧固载荷的大小和均匀性。

图1-垫片密封的法兰连接结构垫片选型五要素了解了垫片密封的结构，我们就可以从温度、应用、介质、压力和尺寸(TAMPS）五个方面来考虑选择一个合适的垫片。

∙温度∙所选用的垫片应该在最高或最低的工作温度下有合理的使用寿命，不同的垫片材料的最高工作温度差异很大。

密封垫的选用密封垫的选用原则是：对于要求不高的场合，可凭经验来选取，不合适时再更换。

但对那些要求严格的场合，例如易爆、剧毒和可燃性气体以及强腐蚀的液体设备、反应罐和输送管道系统等，则应根据工作压力、工作温度、密封介质的腐蚀性及结合密封面的形式来选用。

一般来讲，在常温低压时，选用非金属软密封垫；中压高温时，选用非金属与金属组合密封垫或金属密封垫；在温度、压力有较大波动时，选用弹性好的或自紧式密封垫；在低温、腐蚀性介质或真空条件下应考虑密封垫的特殊性能。

这里特别需要说明的是法兰情况对垫片选择的影响。

（1）法兰形式的影响法兰形式不同，要求使用的垫片也不同。

光滑面法兰一般只用于低压，配软质的薄密封垫；在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质垫，或者用带内加强环或外加强环的缠绕密封垫。

在这种场合，金属垫片也不适用，因为这时要求的压紧力过大，导致螺栓较大的变形，使法兰不易封严。

如果要用金属垫片，则应将光滑面缩小，使其与垫片的接触面积减小。

这样，在螺栓张力相同的情况下，缩小后的窄光滑面的压紧应力就会增大。

（2）法兰表面粗糙度的影响法兰表面粗糙度对密封效果影响很大，特别是当采用非软质垫片时，密封表面粗糙度是造成泄漏的主要原因之一。

例如，车削法兰面的刀纹是螺旋线，使用金属垫片时，如果粗糙度值较大，垫片就不能堵死刀纹所形成的这条螺旋槽，在压力作用下，介质就会顺着这条沟槽泄漏出来。

软质密封垫对法兰面的光洁程度要求低得多。

这是因为它容易变形，能够堵死加工刀纹，从而防止了泄漏。

对软质垫片，法兰而过于光滑反而不利，因为此时发生界面泄漏的阻力变小了。

所以，垫片不同，所要求的法兰面的粗糙度也不相同。

表29.3-15列出了各种密封垫所要求的法兰表面粗糙度的经验数据。

（3）法兰与垫片的硬度差使用垫片的目的在于使垫片产生弹性或塑性变形以填满法兰面微小凸凹不平，阻止泄漏发生。

因而应使垫片材料的硬度低于法兰材料的硬度，二者之间相差越大，实现密封就越容易。

机械设计必备知识点——密封垫片如何选型在石油、石化、化工等行业的生产、加工、储运乃至销售环节，常常伴随着易燃、易爆、高温、高压、有毒有害和腐蚀等危险因素，机器及设备在使用中工作介质的“跑、冒、滴、漏”，给生产带来极大的危害。

设备中工作介质的泄漏，会造成浪费并污染环境。

垫片密封是过程工业装置中压力容器、过程设备、动力机器和连接管道等可拆连接处最主要的静密封型式。

它们所包含的流体介质范围相当广泛，防止液体或气体通过这些接头处泄漏出来是工厂面临的最重要，也是最困难的任务。

随着生产装置的大型化，生产工艺向高温、高压、高速的方向发展，出现泄漏的机会越来越多，发生事故的概率越来越大，造成的经济损失也越来越大。

往往一处法兰的泄漏就有可能导致一套装置乃至全厂停产，还极有可能会引起火灾、爆炸，造成人员伤亡等重大事故，发生泄漏带来环境污染、产品损失甚至事故，垫片密封的重要性也就不言而喻了。

因此，垫片的选用、设计、制造所存在的问题已逐步引起人们的高度重视。

那么，究竟应该如何选择合适的垫片呢？垫片与垫片密封垫片是一种夹持在两个独立的连接件（主要是指法兰）之间的材料或材料的组合，其作用是在预定的使用寿命内，保持两个连接件间的密封。

垫片必须能够密封结合面，并确保密封介质不渗透和不被腐蚀，能够承受得住温度和压力的作用。

垫片密封一般有连接件（如法兰）、垫片和紧固件（如螺栓、螺母）等组成（见图1），因此决定某个法兰密封性时，必须将整个法兰连接结构作为一个系统进行考虑。

垫片工作正常或失效与否，除了取决于设计选用垫片本身的性能外，还取决于系统的刚度和变形、结合面的粗糙度和平行度以及紧固载荷的大小和均匀性。

图1-垫片密封的法兰连接结构垫片选型五要素了解了垫片密封的结构，我们就可以从温度、应用、介质、压力和尺寸(TAMPS）五个方面来考虑选择一个合适的垫片。

∙温度∙所选用的垫片应该在最高或最低的工作温度下有合理的使用寿命，不同的垫片材料的最高工作温度差异很大。

密封垫片结构形式密封垫片是一种用于填充和密封两个或多个连接部分间的空隙，以防止液体、气体或粉尘的泄漏或渗透的密封结构件。

密封垫片的结构形式有多种，下面将介绍其中几种常见的结构形式。

1.平面密封垫片：平面密封垫片是一种最简单的密封结构形式，其截面形状为矩形或圆形等平面形状。

它通过填充在连接部分间的空隙中起到填补和密封作用，通常用于低压和中等压力环境下的密封。

2.螺纹密封垫片：螺纹密封垫片是一种专门用于管道和接头的密封结构形式。

它的截面形状为扁平圆形，内部具有与管道或接头的螺纹相匹配的结构，可配合螺纹连接形式实现密封。

3.O形密封垫片：O形密封垫片是一种截面形状呈圆环状的密封结构件。

它广泛应用于液压系统和动力机械等领域，能够在高压和高温环境下实现可靠的密封效果。

O形密封垫片的结构形式简单，安装方便，密封性能可靠。

4.Y形密封垫片：Y形密封垫片是一种类似于O形密封垫片的密封结构形式。

它的截面形状为Y形，与O形密封垫片相比，Y形密封垫片具有更好的密封效果和抗压能力，适用于高压和高温环境。

5.V形密封垫片：V形密封垫片是一种截面呈"V"形状的密封结构件。

它结构紧凑、安装方便，能够在高温和高压环境下实现较好的密封效果，广泛应用于化工、石油、冶金等工业领域。

6.螺旋缠绕密封垫片：螺旋缠绕密封垫片是一种由金属带和非金属带交替缠绕形成的密封结构件。

它的结构紧凑、弹性好，可适应高温、高压和腐蚀性介质等复杂工况。

除了以上几种常见的密封垫片结构形式，还有一些特殊用途的密封垫片，如波形密封垫片、石棉橡胶密封垫片等。

这些密封垫片在特定的工况下能够提供更好的密封效果，满足不同行业和领域的需求。

总之，密封垫片的结构形式多种多样，根据不同的应用环境和要求选择适合的密封垫片结构形式至关重要，只有选择合适的密封垫片才能保证连接部分的可靠密封，防止泄漏和渗透的发生。

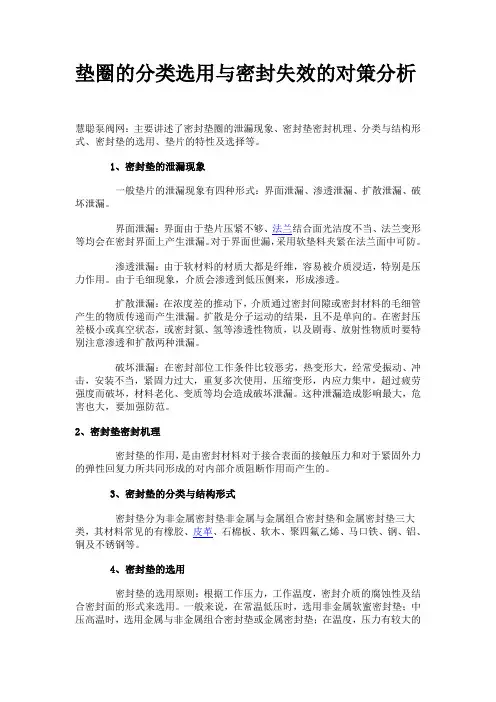

垫圈的分类选用与密封失效的对策分析慧聪泵阀网：主要讲述了密封垫圈的泄漏现象、密封垫密封机理、分类与结构形式、密封垫的选用、垫片的特性及选择等。

1、密封垫的泄漏现象一般垫片的泄漏现象有四种形式：界面泄漏、渗透泄漏、扩散泄漏、破坏泄漏。

界面泄漏：界面由于垫片压紧不够、法兰结合面光洁度不当、法兰变形等均会在密封界面上产生泄漏。

对于界面世漏，采用软垫料夹紧在法兰面中可防。

渗透泄漏：由于软材料的材质大都是纤维，容易被介质浸适，特别是压力作用。

由于毛细现象，介质会渗透到低压侧来，形成渗透。

扩散泄漏：在浓度差的推动下，介质通过密封间隙或密封材料的毛细管产生的物质传递而产生泄漏。

扩散是分子运动的结果，且不是单向的。

在密封压差极小或真空状态，或密封氮、氢等渗透性物质，以及剧毒、放射性物质时要特别注意渗透和扩散两种泄漏。

破坏泄漏：在密封部位工作条件比较恶劣，热变形大，经常受振动、冲击，安装不当，紧固力过大，重复多次使用，压缩变形，内应力集中，超过疲劳强度而破坏，材料老化、变质等均会造成破坏泄漏。

这种泄漏造成影响最大，危害也大，要加强防范。

2、密封垫密封机理密封垫的作用，是由密封材料对于接合表面的接触压力和对于紧固外力的弹性回复力所共同形成的对内部介质阻断作用而产生的。

3、密封垫的分类与结构形式密封垫分为非金属密封垫非金属与金属组合密封垫和金属密封垫三大类，其材料常见的有橡胶、皮革、石棉板、软木、聚四氟乙烯、马口铁、钢、铝、铜及不锈钢等。

4、密封垫的选用密封垫的选用原则：根据工作压力，工作温度，密封介质的腐蚀性及结合密封面的形式来选用。

一般来说，在常温低压时，选用非金属软蜜密封垫；中压高温时，选用金属与非金属组合密封垫或金属密封垫；在温度，压力有较大的波动时，选用弹性好的或自紧式密封垫；在低温，腐蚀性介质或真空条件下，应考虑具有特殊性能的密封垫。

法兰形式的影响：法兰形式不同，要求使用的垫片也不同。

光滑面法兰一般只用于低压，配软质的薄密封垫；在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质垫，或者用带内加强环或加强环的缠绕密封垫。

石油行业垫片密封问题及解决方案石油行业垫片密封问题及解决方案在石油行业中，垫片密封是一个常见的问题。

垫片密封的作用是防止流体或气体从管道、阀门或设备的接口泄漏。

然而，由于石油行业工作环境的特殊性，垫片密封常常面临挑战。

以下是一些常见的垫片密封问题，以及解决方案。

问题1：泄漏在石油行业中，泄漏是最常见的垫片密封问题之一。

泄漏可能会导致严重的安全和环境问题，同时也会造成生产损失。

泄漏的原因可以是垫片材料的老化、磨损或不合适，或者是垫片安装不当。

解决方案：- 使用高质量的垫片材料：选择耐高温、耐腐蚀和耐压的材料，如金属垫片、石墨垫片或PTFE垫片。

- 正确安装垫片：确保垫片完全覆盖接口，避免任何无缺陷或不均匀的表面。

- 定期检查和更换垫片：定期检查垫片的状态，一旦发现磨损或老化，立即更换。

问题2：渗漏除了明显的泄漏，垫片密封问题还包括微小的渗漏。

渗漏可能不易被察觉，但会逐渐积累并造成问题。

渗漏的原因可以是垫片与接口之间的不充分接触，或者是垫片表面的粗糙度。

解决方案：- 使用高压缩垫片：高压缩垫片具有良好的弹性和可塑性，能够在接口上提供更大的接触面积，从而减少渗漏的可能性。

- 垫片材料的选择与平滑度：选择表面光滑度较好的垫片材料，如橡胶或柔性石墨，并确保接口表面光滑。

问题3：高温和高压环境石油行业的工作环境通常存在高温和高压情况，这对垫片密封提出了更高的要求。

常规垫片材料可能无法承受极端条件，导致泄漏或渗漏。

解决方案：- 使用耐高温和耐压的垫片材料：选择经过专门设计的耐高温和耐压垫片材料，如金属垫片或高温橡胶垫片。

- 使用增强型垫片：一些垫片具有增强性能，如金属垫片带锯齿形表面或垫片与金属层的组合，能够在高温和高压环境下提供更好的密封性能。

总结：石油行业中的垫片密封问题需要根据实际情况进行解决。

选择高质量的垫片材料，正确安装垫片，定期检查和更换垫片，使用高压缩垫片，选择表面光滑的垫片材料，以及选择耐高温和耐压的垫片材料，都是解决垫片密封问题的有效方法。
