交通灯的PLC程序设计摘要PLC(可编程逻辑控制器)是一种用于自动化控制的计算机设备。
本文将介绍在交通灯系统中使用PLC进行控制的程序设计。
介绍随着城市化的发展,交通拥堵已经成为了一个普遍的现象。
为了解决交通拥堵问题,并提高道路交通的安全性,交通灯系统变得越来越重要。
在交通灯系统中,使用PLC控制可以实现精确、可靠、高效的控制方式。
PLC是一种专业的控制器,主要用于工业自动化控制。
PLC能够将输入的控制信号进行逻辑处理,并输出相应的控制信号,实现可编程的自动控制。
在交通灯系统中,PLC负责控制信号灯的开关,保证交通信号灯的正常运转。
本文将介绍在交通灯系统中使用PLC的程序设计。
该设计针对的是普通十字路口,控制红、黄、绿三种信号灯的开关顺序,以保证交通流畅和交通安全。
PLC程序设计逻辑控制在交通灯系统中,PLC将接受来自传感器的信号,根据这些信号进行逻辑运算,从而控制信号灯的开关。
通过逻辑运算,PLC可以实现绿灯亮、黄灯亮、红灯亮等不同的控制方式。
PLC的逻辑运算主要包括开关量逻辑和模拟量逻辑两种方式。
对于交通灯系统来说,开关量逻辑是最常用的控制方式,这是因为信号灯的开关只有两种状态:开和关。
控制程序交通灯系统中使用的PLC程序通常是基于状态机的控制方式。
状态机是一种基于状态转移的控制模型,是一种理论模型,用于描述有限个状态及其之间的转移。
交通灯系统中的PLC程序一般会分为两部分:状态转移表和状态转移图。
状态转移表用于记录系统中所有的状态和它们之间的转移关系,状态转移图则是在状态转移表的基础上对状态之间的关系进行图形化表示。
下面是一个简单的状态转移表,用于描述交通灯系统中红、黄、绿三种灯的控制状态:当前状态输入信号下一状态红灯等待绿灯黄灯等待红灯绿灯等待黄灯红灯或黄灯非等待黄灯绿灯非等待红灯PLC程序实现在实现PLC程序时,需要根据状态转移图和状态转移表编写程序。
在交通灯系统中,PLC的输入端接收传感器信号,根据传感器信号和状态转移表的状态转移关系来更新PLC的输出信号。
目录1。
项目要求 (1)1。
1十字路口红绿灯PLC控制系统的构成 (1)1。
2控制功能分析 (1)2.总体方案设计 (2)3.硬件电路图 (3)4.PLC的I/O控制点分配 (4)5.软件编制 (5)5.1PLC控制程序流程图如下: (5)5.2 PLC软件编制 (5)5.3组态王界面设计 (6)7软件调试 (7)7。
1PLC及组态王的调试 (7)7.2组态实时监控 (7)7。
3测试结果分析 (9)8。
心得体会 (9)附录 PLC控制程序 (10)十字路口红绿灯PLC控制1.项目要求1.1 十字路口红绿灯PLC控制系统的构成十字路口交通信号灯通常设置红、绿和黄三种颜色,但是有的路口仅设置红、绿两种,如果采用PLC控制则可少用两个控制点.现有一个十字路口,东西和南北方向每个路口都设有红色和绿色指挥信号灯,其示意图如下:图1—1十字路口交通信号灯示意图1。
2控制功能分析1.2.1 工作过程(1)接通启动开关后,信号灯系统开始工作,且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。
当断开启动开关时,全部信号灯熄灭。
(2)南北绿灯东西绿灯不能同时亮,否则系统自动熄灭信号灯并报警。
(3) 南北红灯持续25s ,与此同时东西绿灯亮维持20s ,然后闪烁3s 后熄灭。
接着东西黄灯亮2s ,然后南北绿灯亮。
(4) 东西红灯持续亮30s ,同时南北绿灯亮25s ,然后闪亮3s 后熄灭。
接着南北黄灯又亮2s ,然后东西绿灯亮。
南北和东西的信号灯,就这样按控制要求周而复始的进行工作. 1。
2。
2 控制要求要求采用PLC 作为控制中心,采用触摸屏或上位机(组态软件编程)监控。
(1). 控制系统应有电路联锁和保护功能。
(2)。
操作界面要求有动作效果,可以显示操作的进度。
(3)。
检测、控制信号要准确,安全、可靠。
1.2.3 硬件设计根据控制要求,主控设备选用PLC ,信号灯采用红、黄、绿灯泡(各4个),启动采用单刀开关实现。
交通信号灯程序案例

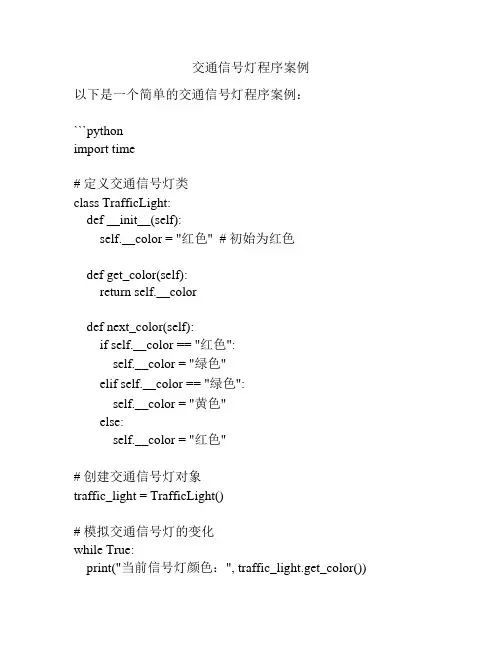

以下是一个简单的交通信号灯程序案例:
```python
import time
# 定义交通信号灯类
class TrafficLight:
def __init__(self):
self.__color = "红色" # 初始为红色
def get_color(self):
return self.__color
def next_color(self):
if self.__color == "红色":
self.__color = "绿色"
elif self.__color == "绿色":
self.__color = "黄色"
else:
self.__color = "红色"
# 创建交通信号灯对象
traffic_light = TrafficLight()
# 模拟交通信号灯的变化
while True:
print("当前信号灯颜色:", traffic_light.get_color())
traffic_light.next_color()
time.sleep(1)
```
该程序定义了一个交通信号灯类TrafficLight,通过调用
get_color()方法获取当前信号灯颜色,通过调用next_color()方
法切换信号灯颜色。
然后利用while循环模拟信号灯不断变化,并每间隔1秒打印当前信号灯颜色。
交通信号灯控制程序一、课题简介1)、功能:利用单片机设计一个交通信号灯控制器,其控制方案要求如下:控制南北、东西两条干线十字路口的交通信号灯的亮灭,是两条干线交替成为放行线和禁止线。
放行线:绿灯亮,放第25s,接着黄灯亮警告5,然后红灯亮,禁止通行。
禁止线:禁止通行30,然后转绿灯亮。
2)、预期效果:表端口线与所控灯的关系3)、设计步骤步骤:布置课题、复印资料、提出要求列元件清单、备齐元件学习PROTEUS软件,PROTEUS中硬件设计程序设计调试、PROTEUS软硬件调试硬件电路焊接单片机芯片烧录、硬件调试硬件调试、PROTEUS调试验收系统整改、撰写课设报告提交报告、设计验收二、硬件连接设计1)、硬件电路元器件(见表)2)、交通灯控制硬件电路(如下图)三、程序设计3)、交通信号灯控制程序org 0000hajmp mainorg 0030hmain:mov a,#0f3hxch a,p1mov r7,#32hloop1:lcall delaydjnz r7,loop1mov r7,#05hloop2:mov p1,#0f5hlcall delaymov p1,#0f7hlcall delaydec r7mov a,r7jnz loop2mov p1,#0dehmov r7,#32hloop3:lcall delaydjnz r7,loop3mov r7,#00hloop4:mov p1,#0eehlcall delaymov p1,#0fehlcall delayinc r7cjne r7,#05h,loop4ajmp main delay:mov r3,#0fhde1:mov r2,#21hde2:mov r1,#0fahdjnz r1,$ djnz r2,de2 djnz r3,de1 retend目录一、课题简介1、功能 (1)2、设计步骤 (2)3、预期效果 (2)二、硬件电路设计1、元件清单 (2)2、PROTEUS原理图 (3)三、程序设计1、流程图 (3)2、程序清单 (4)四、调试结果1、结论 (5)2、实物照片 (5)3、感受 (6)单片机课程设计报告学院:延陵学院班级:08自Y1学号:08121221XX: 王芹四、调试结果1)、结论开始编程没有错误之后就开始画硬件连接图仿真出效果就开始买元器件焊接硬件图之后烧录片子硬件突出效果。

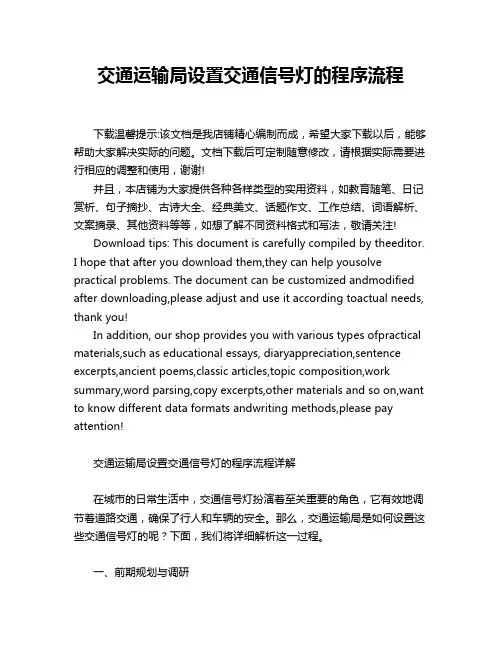

交通运输局设置交通信号灯的程序流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!交通运输局设置交通信号灯的程序流程详解在城市的日常生活中,交通信号灯扮演着至关重要的角色,它有效地调节着道路交通,确保了行人和车辆的安全。
python仿真控制交通信号灯的编程程序在现代城市交通中,交通信号灯起着至关重要的作用,它们通过控制车辆流量和行人通行,维持道路交通的有序进行。
而为了合理优化交通信号灯的控制,提升交通效率,减少拥堵现象的发生,人们开始采用编程仿真的方式来控制交通信号灯。
本文将介绍使用Python编程语言实现的仿真控制交通信号灯的程序。
一、仿真环境搭建在开始编写交通信号灯控制程序之前,我们首先需要搭建一个合适的仿真环境。
在Python中,我们可以使用第三方库SimPy来创建一个简单而强大的仿真环境。
1. 确保已安装SimPy库SimPy是一个基于事件驱动的仿真框架,可以用来构建离散事件仿真模型。
我们可以通过在命令行中输入以下命令来安装SimPy库:```pip install simpy```2. 创建仿真环境接下来,我们可以使用以下代码来创建一个基本的仿真环境,并设置仿真时间:```pythonimport simpy# 创建仿真环境env = simpy.Environment()# 设置仿真时间SIMULATION_TIME = 100env.run(until=SIMULATION_TIME)```二、车辆和交通信号灯的建模在搭建好仿真环境之后,我们需要对车辆和交通信号灯进行建模。
在这个简化的模型中,我们假设只有一条单向道路,并且车辆和信号灯的到达时间和行为都是随机的。
1. 车辆的建模我们可以使用SimPy的`Process`类来表示车辆。
每个车辆都是一个独立的进程,并在仿真环境中按照特定的规则运行。
以下是一个简化的车辆建模示例:```pythonclass Car(simpy.Process):def __init__(self, env):super().__init__(env)self.env = envdef run(self):while True:# 车辆行驶的时间travel_time = random.randint(5, 20)yield self.env.timeout(travel_time)# 车辆到达信号灯print(f"Car arrives at traffic light at time {self.env.now}")# 等待信号灯绿灯yield self.env.process(self.wait_for_green_light())# 车辆通过信号灯print(f"Car passes through traffic light at time {self.env.now}") def wait_for_green_light(self):# 信号灯状态检查while True:if GREEN_LIGHT:breakyield self.env.timeout(1)```在上面的代码中,我们通过`yield`语句来模拟车辆的行驶时间和等待信号灯的过程。
《PLC 控制技术》课程设计任务书课题八 带有显示的十字路口交通信号灯控制程序的设计与调试一、 课程设计的目的本课程综合训练的目的在于培养学生运用已学的可编程序控制器的基本理论和基础知识,进行PLC 控制系统设计的初等训练,掌握运用PC 机进行系统控制设计的原则、设计内容和设计步骤,为今后的工作打下良好的基础。
二、 控制要求:1. 系统框图:2. 控制要求:(1)南北方向为主干道,绿灯亮的时间比东西方向次干道绿灯亮的时间多一倍,黄灯间隔0.5s 闪烁3 s 后切换到红灯,信号灯工作时序图如下,一次循环共需96s 。
(2) 时序图:(3) 主干道的数码显示应该与红、黄及绿灯同步,且两条主、次干道应该一样显示。
比如:南北方向绿灯亮时,东西方向和南北方向均应显示数字63(绿灯亮60s ,黄灯亮3s ),然后隔秒减1,当减到0时,换成东西方向绿灯亮,南北方向红灯亮,此时,数码管应显示33,然后隔秒减1,当减到0时,再进行切换,完成一次工作循环。
东西方向EW南北方向NSEW 显示NS 显示N N N(4)*有白天/夜间操作转换开关、运行/停止开关、紧急操作开关1#、2#,其功能如下:①白天/夜间操作转换开关在“白天”位置时,按上述时序正常工作,在“夜间”位置时,两边均只有黄灯闪烁②运行开关在接通电源时,方可切换白天/夜间开关③开关在“运行”位置时,系统启动,在“停止”位置时,系统关闭④当有特殊情况(如事故)需某一方向的绿灯一直亮,则应用紧急操作开关实现次功能。
比如:1#开关=“1”,则南北方向绿灯一直亮,东西方向红灯一直亮,2#开关=“1”,则东西方向绿灯一直亮,南北方向红灯一直亮,关闭紧急开关,则系统恢复正常。
三、PLC控制系统设计原则(1)尽可能地满足被控对象的控制要求;(2)在满足控制的前提下,力求使控制系统简单、经济;(3)保证控制系统安全可靠;(4)考虑到被控对象的改进,在选择PLC的I/O数量时,应适当留有余量;四、PLC控制系统设计步骤1、分析控制系统的要求,确定控制任务:首先分析十字路口交通信号灯控制的控制功能,确定控制任务。
交通信号灯控制程序
一、课题简介
1)、功能:利用单片机设计一个交通信号灯控制器,其控制方案要求如下:控制南北、东西两条干线十字路口的交通信号灯的亮灭,是两条干线交替成为放行线和禁止线。
放行线:绿灯亮,放第25s,接着黄灯亮警告5,然后红灯亮,禁止通行。
禁止线:禁止通行30,然后转绿灯亮。
2)、预期效果:表端口线与所控灯的关系
时间状态P1端口
控制码P1.5
东西
红绿
灯
P1.4东
西黄灯
P1.3东
西红灯
P1.2南
北绿灯
P1.1南北黄
灯
P1.0南北红
灯
T10f3h110011 T2黄灯亮0f5h110101 T2黄灯灭0f7h110111 T30deh011110 T4黄灯亮0eeh101110 T4黄灯灭0feh111110
说明:“0”
为灯
亮“1”为灯亮
3)、设计步骤
步骤:布置课题、复印资料、提出要求
列元件清单、备齐元件
学习PROTEUS软件,PROTEUS中硬件设计
程序设计调试、PROTEUS软硬件调试
硬件电路焊接
单片机芯片烧录、硬件调试
硬件调试、PROTEUS调试验收
系统整改、撰写课设报告
提交报告、设计验收
二、硬件连接设计
1)、硬件电路元器件(见表)
名称代号规格或型号数量单片机U1AT89S511
晶振B6MHZ1
6
发光二极管LED1~LED65mm(红、黄、
绿)
按钮SB0轻触型1
电阻R1470欧姆/1/8W1
R2~R310千欧姆2
电容C110uF/16V1
C2/C330Pf2
C4100uF/16V1
C50.1uF/16V1
单片机源VCC+5V1 2)、交通灯控制硬件电路(如下图)
三、程序设计
3)、交通信号灯控制程序
org 0000h
ajmp main
org 0030h
main:mov a,#0f3h
xch a,p1
mov r7,#32h
loop1:lcall delay
djnz r7,loop1
mov r7,#05h
loop2:mov p1,#0f5h
lcall delay
mov p1,#0f7h
lcall delay
dec r7
mov a,r7
jnz loop2
mov p1,#0deh
mov r7,#32h
loop3:lcall delay
djnz r7,loop3
mov r7,#00h
loop4:mov p1,#0eeh
lcall delay
mov p1,#0feh
lcall delay
inc r7
cjne r7,#05h,loop4
ajmp main
delay:mov r3,#0fh
de1:mov r2,#21h
de2:mov r1,#0fah
djnz r1,$
djnz r2,de2
djnz r3,de1 ret
end
目录
一、课题简介
1、功能 (1)
2、设计步骤 (2)
3、预期效果 (2)
二、硬件电路设计
1、元件清单 (2)
2、PROTEUS原理图 (3)
三、程序设计
1、流程图 (3)
2、程序清单 (4)
四、调试结果
1、结论 (5)
2、实物照片 (5)
3、感受 (6)
单片机课程设计报告
学院:延陵学院
班级: 08自Y1
学号: 08121221
姓名: 王芹
四、调试结果
1)、结论
开始编程没有错误之后就开始画硬件连接图仿真出效果就开始买元器件焊接硬件图之后烧录片子硬件突出效果。
2)、实物照片
3)、感受
看到自己硬件出效果很开心,从选题开始我就不敢马虎,从调试程序到仿真到买器件到焊硬件到最后整个过程自己都在努力做好,从这次的课设我学到了很多,注重细节,以及做事的条理要清晰。
一开始硬件没效果自己仔细检查了一遍,发现接地的忘连了。
发现问题就要解决问题从中能学到新的知识,也能提高自己的判断能力,整个过程就是不断的完善、改进。
同样在学习、生活、工作中也是如此。
