网闸典型部署方式

网闸具体实施方案
首先，我们需要对网络环境进行全面的调研和分析，了解网络拓扑结构、网络
设备配置、网络流量特点等情况。

在此基础上，确定网闸的部署位置和数量，确保网闸能够有效监控和管理网络流量。

其次，选择合适的网闸设备和软件。

根据实际需求和网络规模，选择性能稳定、功能强大的网闸设备，并配备相应的管理软件。

同时，需要对网闸设备进行定期的维护和更新，确保设备能够及时应对各种网络安全威胁。

接着，制定网络安全策略和规则。

根据企业的实际情况和安全需求，制定网络
访问控制策略、应用识别规则、流量管理规则等，以加强对网络流量的管理和控制，提高网络安全性。

同时，加强对网闸设备的监控和管理。

建立健全的监控体系，及时发现和处理
网络安全事件，确保网闸设备的正常运行和安全防护。

并且，定期对网闸设备进行安全检查和漏洞修补，提高设备的安全性和稳定性。

最后，加强人员培训和意识教育。

对网络管理人员进行相关的安全培训，提高
其对网络安全的认识和技能，增强其应对网络安全事件的能力。

同时，加强员工的安全意识教育，提高其对网络安全的重视程度，共同维护企业的网络安全。

综上所述，网闸具体实施方案包括对网络环境的调研分析、选择合适的设备和
软件、制定安全策略和规则、加强设备监控和管理、加强人员培训和意识教育等内容。

只有全面系统地实施这些方案，才能更好地保障企业网络安全，有效应对各种网络安全威胁。

网御SIS-3000 安全隔离网闸典型案例网上营业厅”的安全解决方案目录1.前言错误！未定义书签。

2. 需求分析...................................... 错误！未定义书签。

3 网络安全方案设计错误！未定义书签。

1.前言Internet 作为覆盖面最广、集聚人员最多的虚拟空间，形成了一个巨大的市场。

中国互联网络信息中心（CNNIC）在2002年7月的“中国互联网络发展状况统计报告”中指出，目前我国上网用户总数已经达到4580 万人，而且一直呈现稳定、快速上升趋势。

面对如此众多的上网用户，为商家提供了无限商机。

同时，若通过Internet 中进行传统业务，将大大节约运行成本。

据统计，网上银行一次资金交割的成本只有柜台交割的13%。

面对Internet 如此巨大的市场，以及大大降低运行成本的诱惑，各行各业迫切需要利用Internet 这种新的运作方式，以适应面临的剧烈竞争。

为了迎接WTO的挑战，实现“以客户为中心”的经营理念，各行各业最直接的应用就是建立“网上营业厅”。

但是作为基于Internet 的业务，如何防止黑客的攻击和病毒的破坏，如何保障自身的业务网运行的安全就迫在眉睫了。

对于一般的防火墙、入侵检测、病毒扫描等等网络安全技术的安全性，在人们心中还有很多疑虑，因为很多网络安全技术都是事后技术，即只有在遭受到黑客攻击或发生了病毒感染之后才作出相应的反应。

防火墙技术虽然是一种主动防护的网络安全技术，它的作用是在用户的局域网和不可信的互联网之间提供一道保护屏障，但它自身却常常被黑客攻破，成为直接威胁用户局域网的跳板。

造成这种现象的主要原因是传统的网络安全设备只是基于逻辑的安全检测，不提供基于硬件隔离的安全手段。

所谓“道高一尺，魔高一丈”，面对病毒的泛滥，黑客的横行，我们必须采用更先进的办法来解决这些问题。

目前，出现了一种新的网络安全产品——联想安全隔离网闸，该系统的主要功能是在两个独立的网络之间，在物理层的隔离状态下，以应用层的安全检测为保障，提供高安全的信息交流服务。

网闸配置教程上电开机进入初始状态。

内外网接口机要设网关常规操作：1、用户名：admin(回车)，密码：84681142（直接回车），弹出是否查看ros相关信息，输入n。

2、进入最初配置这里输入/int pri查看已经安装的网卡信息3、出现网卡信息，R表示网卡已经激活了，如果是X那还需激活网卡：命令Int回车输入enable 0 表示激活第一张网卡4、我们看到ether1，如果是两张或者是三张，那么出现ether2、ether3...我们把网卡的名改一下便于后面操作。

改网卡名：int set 0(表示第一张网卡) name=Wan(也可以W AN表示外网)、如果还有网通的就命名为：int set 1 name=Lan1、第三张就命名为内网：set 2 name=LAN2。

5、给各网口分配IP命令：ip address add address 192.168.0.1/24 interface=lan回车IP.这里设置为192.168.0.1/24.24表示子网掩码.然后是要设置的网卡名字。

完整的命令是如下图:6、查看配置信息命令：ip add pri查看IP地址配置信息！7、修改密码命令：password8、重启命令：sys reboot9、关机命令：sys shutdown网闸配置脚本：[admin@MikroTik] interface set ether1 name=ether1-lan; set ether2 name= ether2-wan/给网卡1、2命名，1为内网，2为外网[admin@MikroTik] interface set ether3 name= ether3-lan; set ether2 name= ether4-lan/给网卡3、4命名，3为内网，4为外网[admin@MikroTik] ip address add address=192.168.0.1/24 interface=ether1-lan/设置网卡1 IP地址和网关，此处24代表子网掩码是255.255.255.0[admin@MikroTik] ip address add address=192.168.254.250/24 interface=ether2-wan/设置网卡2 IP地址和网关，此处24代表子网掩码是255.255.255.0[admin@MikroTik] ip address add address=192.168.1.1/24 interface=ether3-lan/设置网卡3 IP地址和网关，此处24代表子网掩码是255.255.255.0[admin@MikroTik] ip address add address=192.168.254.253/24 interface=ether4-wan/设置网卡4 IP地址和网关，此处24代表子网掩码是255.255.255.0[admin@MikroTik] ip route add gateway=192.168.254.1/设置网关[admin@MikroTik] ip dns set primary-dns=192.168.254.1/设置首选DNS服务器[admin@MikroTik] ip firewall nat add chain=srcnat action=masqueradeallow-remote-requests=yes/源地址伪装，允许远程响应[admin@MikroTik] ip firewall filter add chain=forward src-address=192.168.0.5 in-interface= ether1-lan dst-address=0.0.0.0 out-interface= ether2-wan action=accept/防火墙过滤，允许源地址192.168.0.5访问任何目的地址，但源端口限制为网口1，目的端口限制为网口2，网口从左往右依次为1、2、3、4。

⽹络安全基础知识点汇总定义 : 相信⼤家都知道防⽕墙是⼲什么⽤的，我觉得需要特别提醒⼀下，防⽕墙抵御的是外部的攻击，并不能对内部的病毒 ( 如ARP病毒 ) 或攻击没什么太⼤作⽤。

功能 :防⽕墙的功能主要是两个⽹络之间做边界防护，企业中更多使⽤的是企业内⽹与互联⽹的NAT、包过滤规则、端⼝映射等功能。

⽣产⽹与办公⽹中做逻辑隔离使⽤，主要功能是包过滤规则的使⽤。

部署⽅式 : ⽹关模式、透明模式 :⽹关模式是现在⽤的最多的模式，可以替代路由器并提供更多的功能，适⽤于各种类型企业透明部署是在不改变现有⽹络结构的情况下，将防⽕墙以透明⽹桥的模式串联到企业的⽹络中间，通过包过滤规则进⾏访问控制，做安全域的划分。

⾄于什么时候使⽤⽹关模式或者使⽤透明模式，需要根据⾃⾝需要决定，没有绝对的部署⽅式。

需不需要将服务器部署在 DMZ区，取决于服务器的数量、重要性。

总之怎么部署都是⽤户⾃⼰的选择！⾼可⽤性 :为了保证⽹络可靠性，现在设备都⽀持主 - 主、主- 备，等各种部署（2）防毒墙定义 :相对于防⽕墙来说，⼀般都具有防⽕墙的功能，防御的对象更具有针对性，那就是病毒。

功能 : 同防⽕墙，并增加病毒特征库，对数据进⾏与病毒特征库进⾏⽐对，进⾏查杀病毒。

部署⽅式 :同防⽕墙，⼤多数时候使⽤透明模式部署在防⽕墙或路由器后或部署在服务器之前，进⾏病毒防范与查杀（3）⼊侵防御 (IPS)定义 :相对于防⽕墙来说，⼀般都具有防⽕墙的功能，防御的对象更具有针对性，那就是攻击。

防⽕墙是通过对五元组进⾏控制，达到包过滤的效果，⽽⼊侵防御 IPS，则是将数据包进⾏检测（深度包检测 DPI）对蠕⾍、病毒、⽊马、拒绝服务等攻击进⾏查杀。

功能 :同防⽕墙，并增加 IPS 特征库，对攻击⾏为进⾏防御。

部署⽅式 :同防毒墙。

特别说明⼀下 : 防⽕墙允许符合规则的数据包进⾏传输，对数据包中是否有病毒代码或攻击代码并不进⾏检查，⽽防毒墙和⼊侵防御则通过更深的对数据包的检查弥补了这⼀点。

单向网闸方案简介单向网闸（One-Way Gate）是一种网络安全措施，可以防止未经授权的数据从一个网络流向另一个网络。

它通常用于保护关键基础设施和敏感信息的安全。

本文将介绍单向网闸的原理、应用场景以及常用的单向网闸方案。

原理单向网闸通过物理隔离和安全策略实现数据的单向传输。

它通常由两个网络接口组成：一个称为内向接口，用于接收数据；另一个称为外向接口，用于发送数据。

内向接口与内部网络相连，外向接口与外部网络相连。

数据只能从内向接口流向外向接口，而不能反向传输。

单向网闸采用了多种技术来实现数据的单向传输，包括硬件隔离、光耦合、数据过滤和安全协议等。

其中最常见的方式是使用复合光纤，通过光耦合设备将数据转换为光信号，并通过光纤传输到外向接口。

这样就实现了物理上的隔离，确保数据无法从外部网络流入内部网络。

应用场景单向网闸广泛应用于许多安全关键的领域，包括政府、军事、能源和金融等行业。

以下是一些常见的单向网闸应用场景：1. 保护关键基础设施单向网闸常用于保护关键基础设施，如电力、水力、交通和通信等系统。

通过将这些系统与外部网络隔离，可以防止黑客攻击和恶意软件的入侵，并提高系统的稳定性和可靠性。

2. 保护敏感信息单向网闸还可以用于保护敏感信息的安全，如国家机密、商业机密和个人隐私等。

通过将内部网络与外部网络隔离，可以防止未经授权的数据泄露和窃取。

3. 数据共享与协同在某些情况下，单向网闸也可以用于安全的数据共享和协同工作。

例如，在跨越不同安全域的合作项目中，通过单向网闸将数据从一个安全域传输到另一个安全域，可以实现数据的共享和交换，同时保护数据的安全性。

常用的单向网闸方案以下是一些常用的单向网闸方案：1. 基于硬件的单向网闸基于硬件的单向网闸通常由专门的硬件设备组成，如安全路由器、光耦合设备和安全网关等。

这些设备可以提供高效的数据过滤和安全策略，同时保证数据的完整性和可靠性。

2. 基于虚拟化的单向网闸基于虚拟化的单向网闸利用虚拟机技术将内部网络和外部网络隔离。

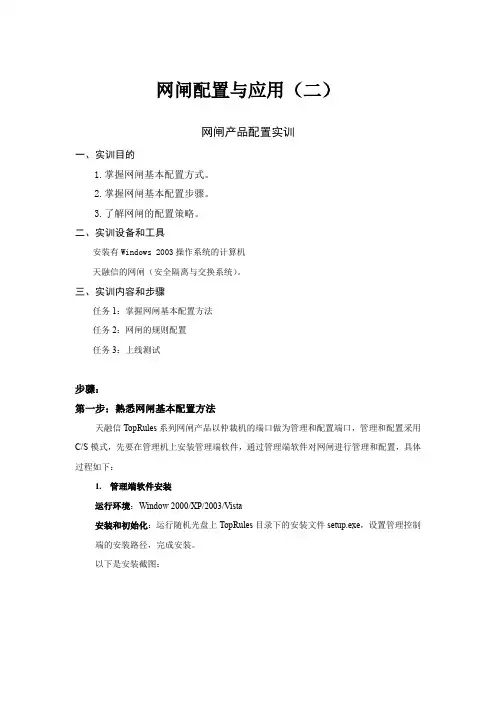

网闸配置与应用（二）网闸产品配置实训一、实训目的1.掌握网闸基本配置方式。

2.掌握网闸基本配置步骤。

3.了解网闸的配置策略。

二、实训设备和工具安装有Windows 2003操作系统的计算机天融信的网闸（安全隔离与交换系统）。

三、实训内容和步骤任务1：掌握网闸基本配置方法任务2：网闸的规则配置任务3：上线测试步骤：第一步：熟悉网闸基本配置方法天融信TopRules系列网闸产品以仲裁机的端口做为管理和配置端口，管理和配置采用C/S模式，先要在管理机上安装管理端软件，通过管理端软件对网闸进行管理和配置，具体过程如下：1.管理端软件安装运行环境：Window 2000/XP/2003/Vista安装和初始化：运行随机光盘上TopRules目录下的安装文件setup.exe，设置管理控制端的安装路径，完成安装。

以下是安装截图：（图1-3：网闸管理程序安装）2.登录运行管理控制端：选择开始 > 程序 > TopSec > TopRules管理端。

（图1-4：网闸管理程序登录界面）将管理计算机与网闸的仲裁机相连，在登录窗口中输入登录主机地址、用户帐号、密码，点击“确定”，登录管理控制端。

主机的出厂IP为：192.168.1.254；用户帐号为：superman；密码为：talent123。

3.内外端机接口配置登录到设备以后将会看到如下的截图：（图1-5：网闸系统设置界面）网闸最大配置为内外各7个接口，标准配置为内外各1个接口，这里分别为eth0。

以配置外端机的接口地址为例：在如上图的界面中红色圈住部份点击系统> 设置> 设置外端机eth0 IP 地址（图1-6：网闸外端机IP配置界面）上图是外端机接口地址配置图例（内端机相同），192.168.5.181这个地址应该和相连网络是同一个网段，如果有其他网段需要访问这个地址设置默认网关，这个地址的每一个端口都可以映射为接内端机网络中的一个应用服务端口，如果出现有两个应用服务使用了相同的端口（如http服务的80端口）还可以点击高级添加多个虚拟地址，如下图：（图1-7：网闸虚拟IP配置界面）4.网闸用户设置天融信网闸设备可以通过用户设置多个管理用户，点击管理菜单中用户> 添加，按照对话框中的提示输入用户名、密码、管理用户的MAC地址再点击确定即可，如下图所示：（图1-8：网闸用户设置界面）第二步：网闸规则配置网闸规则配置，简言之就是要落实如何配置网闸，那么就需要明确网闸部署的位置，接口的IP地址，以及应用通道规则。

方案1系统总体部署（1）涉密信息系统的组网模式为：服务器区、安全管理区、终端区共同连接至核心交换机上，组成类似于星型结构的网络模式，参照TCP/IP网络模型建立。

核心交换机上配置三层网关并划分Vlan，在服务器安全访问控制中间件以及防火墙上启用桥接模式,核心交换机、服务器安全访问控制中间件以及防火墙上设置安全访问控制策略（ACL)，禁止部门间Vlan互访，允许部门Vlan与服务器Vlan通信。

核心交换机镜像数据至入侵检测系统以及网络安全审计系统；服务器区包含原有应用系统；安全管理区包含网络防病毒系统、主机监控与审计系统、windows域控及WSUS补丁分发系统、身份认证系统；终端区分包含所有业务部门。

服务器安全访问控制中间件防护的应用系统有：XXX系统、XXX系统、XXX系统、XXX系统以及XXX系统、.防火墙防护的应用系统有:XXX、XXX系统、XXX系统、XXX系统以及XXX系统。

（2）邮件系统的作用是：进行信息的驻留转发，实现点到点的非实时通信.完成集团内部的公文流转以及协同工作。

使用25、110端口，使用SMTP协议以及POP3协议，内网终端使用C/S模式登录邮件系统。

将内网用户使用的邮件账号在服务器群组安全访问控制中间件中划分到不同的用户组，针对不同的用户组设置安全级别,安全级别分为1-7级，可根据实际需求设置相应的级别。

1-7级的安全层次为：1级最低级,7级最高级,由1到7逐级增高。

即低密级用户可以向高密级用户发送邮件,高密级用户不得向低密级用户发送，保证信息流向的正确性,防止高密数据流向低密用户.(3）针对物理风险,采取红外对射、红外报警、视频监控以及门禁系统进行防护。

针对电磁泄射,采取线路干扰仪、视频干扰仪以及红黑电源隔离插座进行防护。

2 物理安全防护总体物理安全防护设计如下:（1)周边环境安全控制①XXX侧和XXX侧部署红外对射和入侵报警系统。

②部署视频监控,建立安防监控中心,重点部位实时监控。

网闸快速配置文档
1．测试环境拓扑
[ 测试环境拓扑]
2．任务配置〔以普通访问为例〕
2.1登录网闸外网,配置客户端任务
客户端→安全通道：添加任务,以tcp_any,1234号端口为例.
[ 添加外网客户端任务]
[ 具体配置]
2.2登录网闸内网,配置服务端任务
服务端→安全通道：添加任务,以tcp_any,1234号端口为例.
[ 添加内网服务端任务]
[ 具体配置]
2.3启动安全通道服务
启动网闸内/外网安全通道的服务,有两种方法启动服务：
[ 在系统配置中启动服务]
[ 使用快捷按钮启动服务]
3．普通访问与透明访问区别
3.1透明访问客户端需要添加地址
透明访问源地址和目的地址不能同时为any,客户端需要添加源地址或目的地址,下面以添加目的地址6.6.6.1〔服务器地址〕为例.
[ 添加目的地址]
[ 目的地址即为服务器的地址]
3.2透明访问只在网闸客户端添加任务
透明访问只在网闸客户端添加任务,并保证网闸客户端和服务端的安全通道服务启动即可.
而普通访问则需要在客户端和服务端都配置任务.
[ 透明访问客户端任务配置]
3.3透明访问客户端需要配置网关
透明访问客户端需要配置网关,且默认网关为网闸地址：5.5.5.5.
[ 客户端要配置网关]
3.4 客户端访问的目的地址不同
透明访问访问的是服务器真实地址,而普通访问的是网闸外网口的地址.。

iOffice。

net医院版内外网隔离安全方案二〇一二年五月目录第1章、医院信息化发展与网络安全现状31。

1医院信息化概述31.2现有安全风险简析3第2章、内外网部署技术发展42。

1方案一：继续物理隔离42。

2方案二：采用网关设备52。

3方案三：采用前置机加交换系统52。

4方案四：采用接近物理隔离设备隔离两网6第3章、内外网部署建议63.1网闸方案63.1。

1核心思路63。

1.2隔离方案7第4章、方案详述74。

1产品内部架构74。

2网闸技术的优势84.3网闸产品特点94。

4网闸功能104.4。

1系统可靠性104.4。

2系统可用性104。

4.3安全功能114。

4。

4应用支持13第1章、医院信息化发展与网络安全现状1.1 医院信息化概述目前在省立医院网络物理上为一张网,逻辑(比如通过VLAN等技术措施）上分为两部分，外部服务部分通常为办公，内部服务部分通常为医院业务系统.对外运行的业务情况：主要为OA系统，完成医院的行政办公、文件审批、邮件收发等业务流程.医院网站系统，主要完成医院的宣传、论坛、网上挂号等业务。

随着业务的发展，在保证信息安全的前提下，网站上将提供更多的业务,比如:将体检、影像等结果通过外网提供给病人。

对内运行的业务情况：HIS系统：该系统是医院的核心业务系统,医院信息系统对医院及其所属各部门对人流、物流、财流进行综合管理，对在医疗活动各阶段中产生的数据进行采集、存贮、处理、提取、传输、汇总、加工生成各种信息，从而为医院的整体运行提供全面的、自动化的管理及各种服务的信息系统。

医院信息应该以病人医疗信息为核心，采集、整理、传输、汇总、分析与之相关的财务、管理、统计、决策等信息。

其他业务系统:PACS影像、检验系统、CIS电子病历、体检等系统(本部分还需做详细调研）1.2 现有安全风险简析文件数据拷贝风险：目前采用U盘拷贝两网的数据，拷贝的数据中可能存在恶意代码（如：病毒、蠕虫、木马等），将外网的恶意代码扩散到内网的风险.由于有业务联动的需求，如果在两网间部署网关类安全设备（如：防火墙、UTM等），这存在外部黑客通过网关穿透到内部核心业务服务器的可能.通过实验,目前的穿墙技术能穿过大部分国产防火墙。
