講古佬講電感3-合腳雙朝陽
摘要：講古佬講電感3-合腳雙朝陽續上回===è講古佬講電感.抱拳敬禮! 先閉目養神,回憶一下上兩回的重點. 電阻的本質是消耗能量, 電阻的主要功用是分配能
先閉目養神,回憶一下上兩回的重點. 電阻的本質是消耗能量, 電阻的主要功用是分配能量,分流分壓.電容以電場形式儲存和釋放能量,電容是高通元件,高頻能量通過,低頻能量不能通過,電容可以平穩電壓..電感以磁場形式儲存和釋放能量,電感是低通元件,低頻能量通過,高頻能量不能通過.電感可以平穩電流.
此主题相关图片如下：
喂!醒醒啦!
什麼是電阻? 什麼是電容? 什麼是電感?講清楚點啦!都跟我講廢話啦!什麼東西都會消耗能量!有什麼東西不分配能量,不分流分壓?電容,電感也可以分配能量,也可以分流分壓!什麼都東西都可以以電場形式儲存和釋放能量,什麼都東西都可以以磁場形式儲存和釋放能量,高頻,低頻,都是很主觀的,什麼時候是低頻,什麼叫高頻嘛,有什麼東西不可以平穩電流,平穩電壓的嘛!
好啦!好啦!將就點啦!我下定義啦!在頻域的阻抗,不隨頻率變化的,我們叫它電阻.頻率低,阻抗高,頻率高,阻抗低,我們叫它電容.頻率低,阻抗低,頻率高,阻抗高,我們叫它電感.以上是我對理想的電阻,電容和電感的定義,也許有人會不滿意,可是,這樣定義就很實用,很不錯的啦!
此主题相关图片如下：
事實上這世界上那有什麼理想的東西啦.想想看,大家都理想,這世界又怎會理想!這世上,根本就不存在理想的電阻,電容和電感!因為我要睡覺.下次再講真實的,不理想的電感.。

合集下载

三脚电感引脚区分和三脚电感接法

三脚电感引脚区分和三脚电感接法

回复被测电感串一个电阻接信号发生器直接量出电感的电压然后通过测量电阻的电压计算出通过电感的电流然后算出感抗最后算出电感量
三脚电感引脚区分和三脚电感接法
三脚电感引脚区分和三脚电感接法
本文所指三脚电感为升压电感/功率电感，常用于报警电路中，搭配蜂鸣器使用。
假设三极管的三个引脚标号分别为a，b，c，且a，b，c之间的电阻满足一下要求：
<Rbc<Rac；
举例：
三极管①：Rab=3Ω，Rbc=471Ω，Rac=474Ω；
三极管②：Rab=6Ω，Rbc=92Ω，Rac=98Ω；
可实测电阻，确定a，b，c对应的脚位。
三脚电感在电路中的接法：
a：接三极管的集电极，也就是接输出端；
b：同时接蜂鸣器和电源；
c：接蜂鸣器。
三脚电感原理

三脚电感原理

三脚电感原理
电感是电子电路中常见的元件，它具有储能、滤波、阻抗匹配
等功能。

三脚电感作为一种特殊类型的电感，其工作原理和应用领
域吸引了众多电子工程师和爱好者的关注。

本文将介绍三脚电感的
原理及其在电子电路中的应用。

三脚电感是指具有三个引脚的电感元件，通常用于电源管理、
射频接收和发射等领域。

它的工作原理基于电感的特性，即在电流
通过时产生磁场，磁场的变化又会引起感应电动势。

三脚电感通常
由主磁芯、绕组和引脚组成。

主磁芯用于集中磁场，绕组则用于产
生磁场和感应电动势，引脚则用于连接外部电路。

在电子电路中，三脚电感通常用于滤波和稳压。

在滤波电路中，三脚电感能够滤除输入信号中的高频噪声，使得输出信号更加纯净
稳定。

在稳压电路中，三脚电感能够储存能量并提供稳定的输出电压，保护电路不受电源波动的影响。

此外，三脚电感还可以用于阻
抗匹配、信号耦合和功率传输等方面。

除了以上应用，三脚电感还广泛应用于无线通信领域。

在射频
接收和发射电路中，三脚电感能够实现天线与射频芯片之间的阻抗
匹配，提高信号传输效率和接收灵敏度。

同时，三脚电感还能够滤除输入信号中的干扰和噪声，保证通信质量。

总之，三脚电感作为一种特殊类型的电感元件，具有独特的工作原理和广泛的应用领域。

通过深入了解其原理和特性，可以更好地应用于电子电路设计和无线通信系统中，为电子工程领域的发展做出贡献。

北京落木源电子技术 IGBT (TX-KC101) 驱动器 HIC 芯片 产品手册

北京落木源电子技术 IGBT (TX-KC101) 驱动器 HIC 芯片 产品手册

北京落木源电子技术有限公司 IGBT 驱器(TX-KC101) 产品手册IGBT 驱动器 HIC 芯片(TX (TX--KC101)KC101) 产品手册原理框图特点• 单管大功率IGBT、MOSFET驱动器• 无需隔离的辅助电源• 工作占空比5－95％• 关断时输出为负电平• 过流时软关断，并封锁短路信号以执行一个完整的保护过程，如外部控制电路没有动作，则按用户设定的间隔重新启动• 可按默认值直接使用，也可根据需要自行设置过流动作电压、死区时间、软关断的速度和故障后再次启动的时间。

应用• 可驱动IGBT (200A/1200V或400A/600V) 一只外形尺寸电性能参数(除另有指定外,均为在以下条件时测得:Ta=25℃, Vi=15V, fop=50KHz) 参数符号 测试条件 最小值 典型值 最大值 单位 输入脉冲幅值(1) Vi 1215 15.5V CL=030 输入电流(2)Iin CL=57nF,fop=40KHz150 mAVoh 14 14.5 15 V 输出电压(8)VolRg=2.2Ω,CL=57nF-8 -8.5 -11V Iohp5A输出峰值电流 Iolp Rg=2.2Ω,CL=57nF5 A 输出总电荷 Qout12001600nC 绝缘电压 Viso 50Hz/1 min3500 Vrms工作频率(3) fop CL=57nF 20 80 KHz 最小工作脉宽 Tonmin CL=57nF 1.3 μS 最大工作脉宽 Toffmin CL=57nF1.3μS 上升延迟 Trd 0.25 0.3 μS 下降延迟 Tfd 0.2 0.25 μS 上升时间 Tr 0.3 0.4 μS 下降时间TfRg=2.2Ω,CL=47nF 0.250.35μS保护动作阈值(4) Vn 用户设置，典型值为缺省值 6.8 V 保护盲区(5) Tblind 用户设置，最小值为缺省值0.5 μS 软关断时间(6) Tsoft 用户设置，最小值为缺省值 1 μS 故障后再启动时间(7) Trst 用户设置，典型值为缺省值 1.2 10 ms 故障信号延迟Tflt 0.2 μS 输出故障信号电流Iflt 8 18 mA 工作温度(3) Top fop=25KHz,CL=47n -30 90 ℃存储温度Tst -50 120 ℃说明1. 即PWM前级IC的工作电压，参见图1、图2。

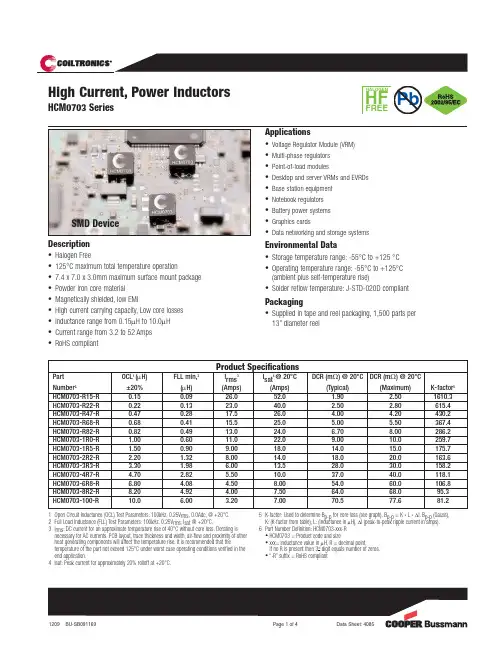

3R3-大电流电感
