凿岩台车液压系统故障探析(最
新版)
凿岩台车液压系统故障探析(最新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
凿岩台车又称“钻孔台车”，是一种岩层钻孔设备，主要用于隧道施工。我公司1993年引进第一台NH178型凿岩台车，该台车具有液压控制、气路控制、电路控制、水路控制、系统复杂等特点，在隧道作业中起到关键作用。本文结合工作实践，就NH178凿岩台车的液压系统故障原因进行分析。NH178台车的液压系统故障，按故障原因可分为：前期故障，使用性故障和油材料选用不当引起的故障；按故障现象又可分为：系统失控、系统漏油和液压油温高等故障。找到了故障原因，各种问题也就迎刃而解了。
1前期故障
前期故障，即由于设计不周密等引起的故障，主要反映在以下几个方面：
1.1新车无法定位
新车刚到位时，钻臂端千斤顶支腿控制采用左端横向纵向联动，右端横向和纵向联动，联动的支腿油缸同时伸出同时缩回。这样，定
位时，当纵向支腿触地后，系统压力油通过安全阀卸压回油，定位操作被迫中止。将联动方式改为：左右端的横向联动和左右端的纵向联动，或者改变联动控制为单独控制，凿岩台车都可以实现定位。
1.2安全阀灵敏度不高，引起故障
定位系统钻臂端千斤顶支腿可纵向伸缩，也可横向伸缩，正确的定位方法是：钻孔前先横向伸出，后纵向伸出，钻孔完成后，先纵向缩回后横向缩回。如果操作顺序有误，由于定位系统所依的安全阀灵敏度不高，就会使得定位压力骤增时，出现使用初期的“定位爆管、漏油”等故障，既浪费，又耽误隧道作业时间。
1.3误操作引起的故障
虽然定位泵停止了工作，但定位系统仍有压力，如果误碰或误操作控制手柄，将可能产生故障，甚至造成事故。只要对液压系统进行适当改进，就可实现误操作过载保护，在爆管前泄油，定位系统得到保护，并可提高台车钻孔时定位系统的可靠性，消除事故隐患。
1.4压力油路过滤系统不完善引起的故障
由于NH178凿岩台车压力油路过滤系统的原理是当过滤器堵塞时，压力油不回油箱，而是继续进入系统。这样就很容易引起系统失控，使用初期常出现的推进油缸失控就是这个原因。对压力油路过滤系统
改进即可减少系统失控故障。
2使用性故障
使用性故障就是使用过程中不熟悉设备的工作原理，使用不当，设备常常带病工作，使得设备长期失去许多应有的安全保护措施，智能控制功能不完善引起的故障。故障出现后，对设备损害很大，常见的使用性故障有：
2.1水路引起的故障
蓄水池等水源不干净，机内水滤网就会堵塞破损，如不及时检查更换，砂石进入后会引起增压水泵叶片打碎或加速磨损，这样，工作水压下降，水控气阀打不开，全车气路控制部分不能工作。如果想继续工作，就必须改变气路，拔掉N8气管，使得气路不受水压控制，台车低水压工作。由于水控气阀不动作，断水时就不能停钻，必然发生卡钎，旋转马达受阻，油压急剧升高，这时，防卡钎阀再不动作，就不能泄压回油，定会发生钻杆钻头卡死，液压油管破裂，系统漏油或油温升高现象。水路中，液压油散热器循环不良也会引起油温高。
2.2压力表损环引起的故障
九路压力表分别对三个臂的防卡钎压力、定位压力、推进返回压力起着监测作用，三个冲击压力表可以监测三个臂的冲击压力，如果
这些压力表损坏后不及时更换，就会出现下述问题：（1）由于液压元件磨损，压力油泄漏，使得液压系统失去控制，不能正常工作；（2）或者为了工作盲目调高压力，就会经常出现油管爆裂、漏油。在现场发现：三个臂的推进压力为正常压力的1.2-1.5倍；三个臂的推进返回压力为正常压力的2-2.5倍；三个臂的冲击压力也偏高；防卡钎没能协调工作，初卡钎时不返回，经常爆管、漏油，这些都是压力表损坏后，调高压力，勉强工作造成的故障。同时，这也是钻头、钻杆超耗的原因之一。
2.3回油系统故障
回油过滤器在回油系统中起过滤杂质和散热冷却作用。回油过滤器的工作情况通过感应器传到配电柜的报警电路，回油警示灯亮时，提示更换回油过滤器。如果由于感应器损坏，又不及时更换，回油过滤器的工作情况就会恶化。首先是堵塞引起回油压力增高、散热差，再不更换回油过滤器，就会引发液压元件磨损泄漏，液压管路爆裂。
2.4电路引起的故障
凿岩台车采用高压供电，低压控制。电路出现故障后勉强工作就会失去平衡，电器元件发热间接影响液压油温，如充电器损坏不修理就会引起控制变压器发热，而脉冲发生器损坏就会引起润滑油不工作，
Atlas Copco凿岩台车液压系统典型故障诊断方法.txt为什么我们在讲故事的时候总要加上从前？开了一夏的花，终落得粉身碎骨，却还笑着说意义。Atlas Copco凿岩台车液压系统典型故障诊断方法 5-21 一、操作法发明的目的和意义 在我们集团公司采用液压系统的设备遍及各条生产一线，液压系统也以其优越的传动特点为集团公司的各项生产活动发挥着不可替代的、积极的作用，但就目前而言液压系统故障不易诊断和排除在生产实践中一直是困扰维修人员维修工作效率的一大难题，同时这一点也是制约液压传动技术更广泛的得到应用和更高效为我们的生产经营做出贡献的弊端，该操作法就是在针对液压传动系统作了深入研究的基础上，充分利用便携式红外测温仪，针对液压系统典型故障的原理及表象，快速精确的进行诊断和排除作了深入地研究和阐述。下面就以比较复杂的Atlas Copco凿岩台车液压系统进行典型故障快速精确诊断举例说明。 （一）二矿区及公司使用Atlas Copco凿岩台车的规模 二矿区目前拥有Atlas Copco凿岩台车18台，矿山公司在用2台，近期随着金川矿区开采规模的不断扩大，二矿区、三矿区和龙首矿将逐步投入10台。今年年底金川集团公司将拥有30台Atlas Copco凿岩台车进行井下开采作业。 （二）Atlas Copco凿岩台车液压系统基本构成 金川集团公司使用的Atlas Copco凿岩台车有H126、H128、Rocket Boomer/Boomer282、以及经改造的BH252等几种型号，都采用了DCS12的主工作液压系统。在这个液压系统中，精密的液压元件都采用了德国Rexroth公司和美国Parker公司的产品，基本上由轴向柱塞变量泵、双联齿轮泵、三联主工作操作阀、六联大臂定位控制操作阀、五联支腿控制操作阀、两联顶棚控制操作阀、两联电缆卷控制/定位泄荷操作阀、先导控制操作阀、逻辑阀、25Bar 先导减压阀等液压元件组成。 (三) Atlas Copco凿岩台车液压系统典型故障 Atlas Copco凿岩台车在实际应用中，最常见、最普通、典型的液压系统故障是系统压力不足和温度高。液压系统压力不足的故障在没有进行深入地研究和判断之前，一般的处理方法就是更换液压泵或三联主工作操作阀，固然新的液压泵允许泄漏量有一定的余地，更换后暂且能够保证正常的系统压力，但是正常工作不过十天半月，故障就会复发；液压系统温度高的故障得不到彻底的根治就会导致系统各元件磨损加剧，其结果会进一步致使系统压力下降，新一轮的更换液压泵、阀的简单处理方法又开始了。因此，就是这种最常见的、最普通的系统故障如果不进行深究、根治，将会造成Atlas Copco凿岩台车维修成本居高不下。 （四）Atlas Copco凿岩台车液压系统典型故障形成的原因和危害 Atlas Copco凿岩台车进行凿岩作业时液压控制阀工作时都处在封闭压力油的工作状态，且工作压力一般都在180-230Bar之间，在高压工作状态下泄漏是不可避免的，外泄可以用肉眼直观的看到，容易发现和处理，相对内泄就不易发现和察觉，内泄的故障不但不易被查找，而且会造成液压系统功率损失。液压系统的功率损失一方面会造成能量上的损失，使系统的总效率下降，另一方面损失大部分能量转变为热量，引起油温升高。其后果不仅使液压系统效率下降，也加速油质恶化，液压油温度超过65℃每升高9℃，油液的使用寿命将缩短一半。其结果会导致： 1、工作油液粘度下降，泵的泄漏增加； 2、液压系统及元件的密封性能降低，甚至失效，使泄漏增加； 3、液压阀件的阀芯、阀体之间因热膨胀而出现阀芯卡死现象，不能工作； 4、油液润滑性能降低，液压元件的磨损加快，加速了元件的磨损失效，缩短了元件的使用寿命。

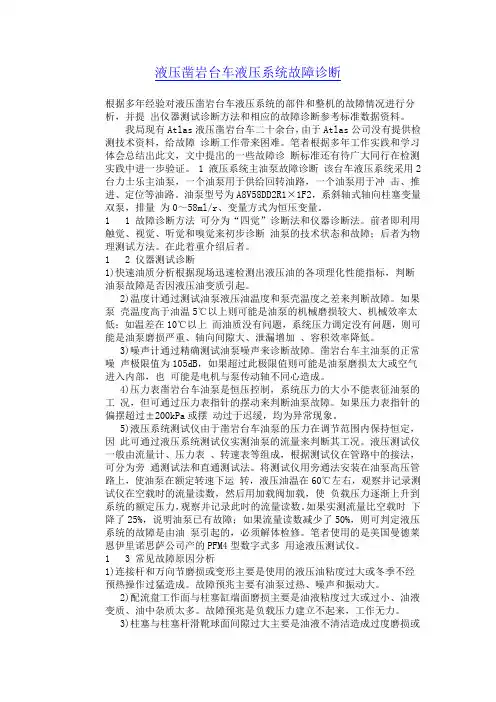

液压凿岩台车液压系统故障诊断 根据多年经验对液压凿岩台车液压系统的部件和整机的故障情况进行分析，并提出仪器测试诊断方法和相应的故障诊断参考标准数据资料。 我局现有Atlas液压凿岩台车二十余台，由于Atlas公司没有提供检测技术资料，给故障诊断工作带来困难。笔者根据多年工作实践和学习体会总结出此文，文中提出的一些故障诊断标准还有待广大同行在检测实践中进一步验证。 1 液压系统主油泵故障诊断该台车液压系统采用2台力士乐主油泵，一个油泵用于供给回转油路，一个油泵用于冲击、推进、定位等油路。油泵型号为A8V58DD2R1×1F2，系斜轴式轴向柱塞变量双泵，排量为0～58ml/r、变量方式为恒压变量。 1 1 故障诊断方法可分为“四觉”诊断法和仪器诊断法。前者即利用触觉、视觉、听觉和嗅觉来初步诊断油泵的技术状态和故障；后者为物理测试方法。在此着重介绍后者。 1 2 仪器测试诊断 1)快速油质分析根据现场迅速检测出液压油的各项理化性能指标，判断油泵故障是否因液压油变质引起。 2)温度计通过测试油泵液压油温度和泵壳温度之差来判断故障。如果泵壳温度高于油温5℃以上则可能是油泵的机械磨损较大、机械效率太低；如温差在10℃以上而油质没有问题，系统压力调定没有问题，则可能是油泵磨损严重、轴向间隙大、泄漏增加、容积效率降低。 3)噪声计通过精确测试油泵噪声来诊断故障。凿岩台车主油泵的正常噪声极限值为105dB，如果超过此极限值则可能是油泵磨损太大或空气进入内部，也可能是电机与泵传动轴不同心造成。 4)压力表凿岩台车油泵是恒压控制，系统压力的大小不能表征油泵的工况，但可通过压力表指针的摆动来判断油泵故障。如果压力表指针的偏摆超过±200kPa或摆动过于迟缓，均为异常现象。 5)液压系统测试仪由于凿岩台车油泵的压力在调节范围内保持恒定，因此可通过液压系统测试仪实测油泵的流量来判断其工况。液压测试仪一般由流量计、压力表、转速表等组成，根据测试仪在管路中的接法，可分为旁通测试法和直通测试法。将测试仪用旁通法安装在油泵高压管路上，使油泵在额定转速下运转，液压油温在60℃左右，观察并记录测试仪在空载时的流量读数，然后用加载阀加载，使负载压力逐渐上升到系统的额定压力，观察并记录此时的流量读数。如果实测流量比空载时下降了25%，说明油泵已有故障；如果流量读数减少了50%，则可判定液压系统的故障是由油泵引起的，必须解体检修。笔者使用的是美国曼德莱恩伊里诺思萨公司产的PFM4型数字式多用途液压测试仪。 1 3 常见故障原因分析 1)连接杆和万向节磨损或变形主要是使用的液压油粘度过大或冬季不经预热操作过猛造成。故障预兆主要有油泵过热、噪声和振动大。 2)配流盘工作面与柱塞缸端面磨损主要是油液粘度过大或过小、油液变质、油中杂质太多。故障预兆是负载压力建立不起来，工作无力。 3)柱塞与柱塞杆滑靴球面间隙过大主要是油液不清洁造成过度磨损或
