氨分解炉的氨分解制氢设备工艺流程简述

氨分解制氢系统生产安全操作规程前言氢气是一种广泛应用的清洁能源，在航空、汽车和能源供应领域具有巨大潜力。

氨分解制氢技术是当前广泛运用的一种氢气制备方法，该方法的操作规范化程度对于生产安全至关重要。

本文旨在为氨分解制氢系统生产操作提供规范化指导，以确保生产过程安全可靠，最大程度保护工作人员和设备安全。

一、设备安全1. 设备安装•安装氨分解制氢系统之前，应尽可能了解设备安全操作规程，并遵照厂家提供的设备安装指南。

•所有设备应该在经过严格的质检后使用，在启动设备前需要进行设备功能测试，确保所有组件无瑕疵。

•安装时，应确保设备与其它设备之间有足够的安装间隙、出气通风道和操作空间，方便设备维护及检查。

2. 储存安全•储存氨气罐应该保持干燥，存放的场所应该固定、整洁有序，便于检查罐的存储状态。

•储存罐应该定期定量进行检查，检查罐体、阀门等设备是否存在泄气和损坏。

•严禁储存氨气罐异物，如油灰等，特别是铁或钢制品，应用工具先除垢脏物。

如有清洗后不能完全清理，不得储存。

3. 操作安全•周期性的检查设备操作手柄等是否正常可靠，以确保设备可以稳定运行。

•在工作期间，严禁将任何非氢气物质注入储罐，防止反应过程中储罐的爆炸。

•符合标准尺寸的钥匙应该保管恰当且未被他人窃取。

•在操作过程中如有疑惑应立刻停止操作，并询问相关人员。

二、操作规范1. 操作人员•所有操作人员必须接受相关安全操作培训，并定期的进行培训和复习。

•所有操作人员应该了解操作系统的特征，确保在任何时候都能够根据实际工作情况判断应该采取的行动。

•操作结束后最好采取照片和写好运行记录表格等一系列措施准确记录设备运行情况。

2. 操作手册•操作手册中应该准确记录所有操作系统概述、操作细节和风险管控要点。

•操作手册应该进行定期更新，以确保内容最新信息准确度和针对性。

•操作手册应该保存至本地计算机并严格保密与限制访问。

3. 在线监测和控制•在线监测设备的互联互通程度应该满足高质量的规范要求。

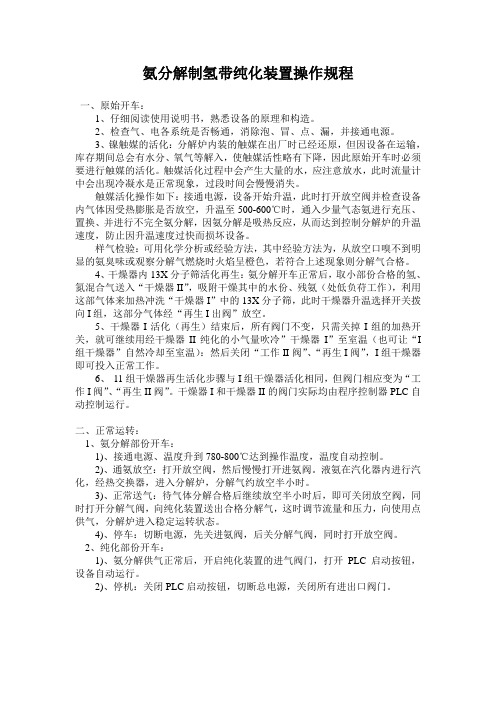

氨分解制氢带纯化装置操作规程一、原始开车：1、仔细阅读使用说明书，熟悉设备的原理和构造。

2、检查气、电各系统是否畅通，消除泡、冒、点、漏，并接通电源。

3、镍触媒的活化：分解炉内装的触媒在出厂时已经还原，但因设备在运输，库存期间总会有水分、氧气等解入，使触媒活性略有下降，因此原始开车时必须要进行触媒的活化。

触媒活化过程中会产生大量的水，应注意放水，此时流量计中会出现冷凝水是正常现象，过段时间会慢慢消失。

触媒活化操作如下：接通电源，设备开始升温，此时打开放空阀并检查设备内气体因受热膨胀是否放空，升温至500-600℃时，通入少量气态氨进行充压、置换、并进行不完全氨分解，因氨分解是吸热反应，从而达到控制分解炉的升温速度，防止因升温速度过快而损坏设备。

样气检验：可用化学分析或经验方法，其中经验方法为，从放空口嗅不到明显的氨臭味或观察分解气燃烧时火焰呈橙色，若符合上述现象则分解气合格。

4、干燥器内13X分子筛活化再生：氨分解开车正常后，取小部份合格的氢、氮混合气送入“干燥器II”，吸附干燥其中的水份、残氨（处低负苻工作），利用这部气体来加热冲洗“干燥器I”中的13X分子筛，此时干燥器升温选择开关拨向I组，这部分气体经“再生I出阀”放空。

5、干燥器I活化（再生）结束后，所有阀门不变，只需关掉I组的加热开关，就可继续用经干燥器II纯化的小气量吹冷”干燥器I”至室温（也可让“I 组干燥器”自然冷却至室温）：然后关闭“工作II阀”、“再生I阀”，I组干燥器即可投入正常工作。

6、11组干燥器再生活化步骤与I组干燥器活化相同，但阀门相应变为“工作I阀”、“再生II阀”。

干燥器I和干燥器II的阀门实际均由程序控制器PLC自动控制运行。

二、正常运转：1、氨分解部份开车：1)、接通电源、温度升到780-800℃达到操作温度，温度自动控制。

2)、通氨放空：打开放空阀，然后慢慢打开进氨阀。

液氨在汽化器内进行汽化，经热交换器，进入分解炉，分解气约放空半小时。

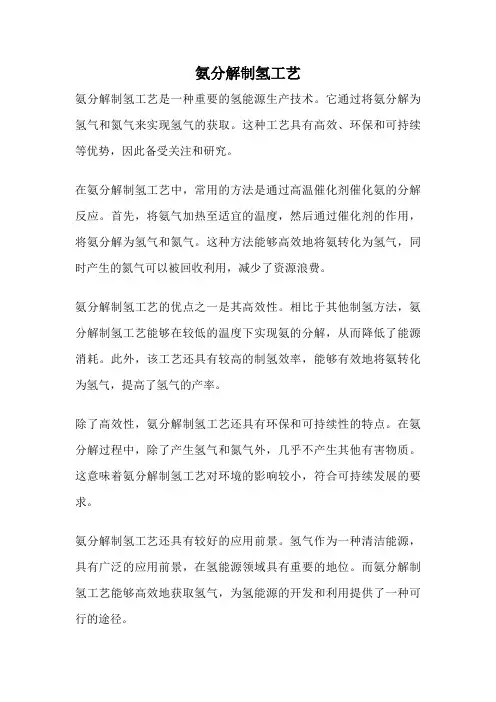

氨分解制氢工艺
氨分解制氢工艺是一种重要的氢能源生产技术。

它通过将氨分解为氢气和氮气来实现氢气的获取。

这种工艺具有高效、环保和可持续等优势，因此备受关注和研究。

在氨分解制氢工艺中，常用的方法是通过高温催化剂催化氨的分解反应。

首先，将氨气加热至适宜的温度，然后通过催化剂的作用，将氨分解为氢气和氮气。

这种方法能够高效地将氨转化为氢气，同时产生的氮气可以被回收利用，减少了资源浪费。

氨分解制氢工艺的优点之一是其高效性。

相比于其他制氢方法，氨分解制氢工艺能够在较低的温度下实现氨的分解，从而降低了能源消耗。

此外，该工艺还具有较高的制氢效率，能够有效地将氨转化为氢气，提高了氢气的产率。

除了高效性，氨分解制氢工艺还具有环保和可持续性的特点。

在氨分解过程中，除了产生氢气和氮气外，几乎不产生其他有害物质。

这意味着氨分解制氢工艺对环境的影响较小，符合可持续发展的要求。

氨分解制氢工艺还具有较好的应用前景。

氢气作为一种清洁能源，具有广泛的应用前景，在氢能源领域具有重要的地位。

而氨分解制氢工艺能够高效地获取氢气，为氢能源的开发和利用提供了一种可行的途径。

氨分解制氢工艺是一种高效、环保和可持续的氢能源生产技术。

它通过将氨分解为氢气和氮气来实现氢气的获取，具有高效性、环保性和可持续性等优势。

随着氢能源的发展和应用需求的增加，氨分解制氢工艺有望在未来得到更广泛的应用和推广。

氨分解制氢流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
氨分解制氢流程简要概述：
①原料准备：提供纯净的液氨作为原料，确保无水分及杂质。

②气化加压：液氨经过气化器转变为气态氨，并通过压缩机加压至工作压力。

③加热分解：高压气态氨在氨裂解炉中被加热至约800°C以上，发生分解反应，生成氢气和氮气(2NH₃→3H₂+ N₂)。

④热交换回收：分解产生的高温气体通过热交换器，热量被回收用于预热进料氨气，提高系统效率。

⑤气体分离：分解出的混合气体（主要为氢气和氮气）通过分离装置，如PSA （压力swing 吸附）或膜分离技术，分离出高纯度氢气。

⑥冷却与储存：提取的氢气经过冷却至适当温度，然后压缩存储或直接输送到使用点。

⑦尾气处理：未被利用的氮气及其他尾气，依据环保要求进行妥善处理或回收利用。

此流程概要描述了氨分解法制取氢气的主要步骤，是一种成熟的大规模工业氢气生产方法。

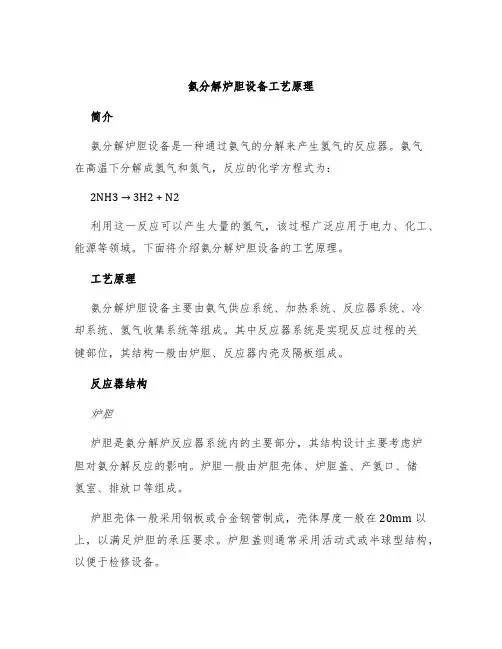

氨分解炉胆设备工艺原理简介氨分解炉胆设备是一种通过氨气的分解来产生氢气的反应器。

氨气在高温下分解成氢气和氮气，反应的化学方程式为：2NH3 → 3H2 + N2利用这一反应可以产生大量的氢气，该过程广泛应用于电力、化工、能源等领域。

下面将介绍氨分解炉胆设备的工艺原理。

工艺原理氨分解炉胆设备主要由氨气供应系统、加热系统、反应器系统、冷却系统、氢气收集系统等组成。

其中反应器系统是实现反应过程的关键部位，其结构一般由炉胆、反应器内壳及隔板组成。

反应器结构炉胆炉胆是氨分解炉反应器系统内的主要部分，其结构设计主要考虑炉胆对氨分解反应的影响。

炉胆一般由炉胆壳体、炉胆盖、产氢口、储氢室、排放口等组成。

炉胆壳体一般采用钢板或合金钢管制成，壳体厚度一般在20mm以上，以满足炉胆的承压要求。

炉胆盖则通常采用活动式或半球型结构，以便于检修设备。

产氢口是连接氢气收集系统和炉胆的通道，其位置一般与炉胆盖相对应。

储氢室是用来暂存产生的氢气的，防止氢气过量溢出。

排放口则用来排放产生的副产品氮气和残余气体。

反应器内壳反应器内壳一般采用不锈钢材质制成，其目的是防止氨气对炉胆进行腐蚀，同时也可以提高反应的效率。

内壳外表面会铺设一层加热管，用来对反应器进行加热。

隔板隔板是反应器内壳的支撑部分，其间隔距离、数量和大小会影响反应器内气体的流场，进而影响反应炉的反应效率，因此选择适宜的隔板结构是重要的。

反应过程反应过程一般分为加热、分解两个阶段。

加热阶段在加热阶段，会在炉胆下方通入氨气，然后通过外部加热管对反应器进行加热，达到所需的反应温度，一般为800℃到1200℃之间。

分解阶段在达到反应温度后，氨气开始分解，产生氢气和氮气。

产生的氢气会从产氢口进入氢气收集系统中，而氮气和一部分残余气体则会从排放口排出。

结论氨分解炉胆设备利用氨气的分解产生大量的氢气，是一种重要的氢气生产方式。

通过适当的反应器结构设计和控制反应过程，可以获得更高的反应效率和产氢量。

氨分解炉的工作原理
氨分解炉是一种用于生产氢气的重要设备，其工作原理主要是利用催化剂将氨
气分解成氢气和氮气。

在工业生产中，氢气被广泛应用于石油加工、化肥生产、电力工业等领域。

因此，了解氨分解炉的工作原理对于相关行业的工程师和技术人员至关重要。

氨分解炉的工作原理可以分为以下几个步骤：
首先，氨气进入分解炉后，经过预热后进入反应器。

在反应器内，氨气与催化
剂发生反应，分解成氢气和氮气。

这个过程是一个放热反应，需要一定的温度来促进反应的进行。

其次，催化剂在反应过程中起着至关重要的作用。

通常情况下，氨分解炉所使
用的催化剂主要是金属催化剂，如铑、铂、镍等。

这些催化剂能够提高氨气的分解速率，降低反应的活化能，从而促进反应的进行。

随后，分解后的氢气和氮气混合气体通过冷却装置进行冷却，并进入分离装置
进行分离。

在分离装置中，氢气和氮气被分离出来，分别用于不同的工业生产过程。

最后，分解炉在工作过程中需要不断地补充新的氨气，并及时清除反应产物，
保持反应的持续进行。

同时，还需要对反应温度、压力等参数进行实时监控和调节，以确保反应的稳定进行。

总的来说，氨分解炉的工作原理是利用催化剂将氨气分解成氢气和氮气的过程。

这个过程涉及到多个步骤，包括氨气的分解、催化剂的作用、分离和冷却等。

了解氨分解炉的工作原理对于提高生产效率、保障安全生产具有重要意义，也有助于相关行业的技术人员更好地进行设备维护和故障排除。

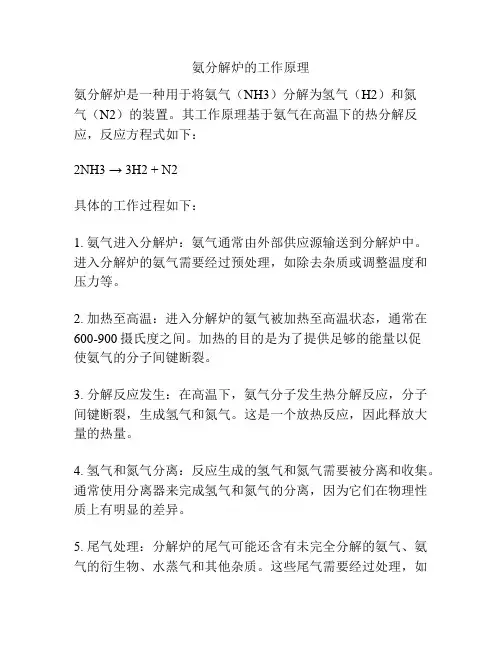

氨分解炉的工作原理
氨分解炉是一种用于将氨气（NH3）分解为氢气（H2）和氮
气（N2）的装置。

其工作原理基于氨气在高温下的热分解反应，反应方程式如下：
2NH3 → 3H2 + N2
具体的工作过程如下：
1. 氨气进入分解炉：氨气通常由外部供应源输送到分解炉中。

进入分解炉的氨气需要经过预处理，如除去杂质或调整温度和压力等。

2. 加热至高温：进入分解炉的氨气被加热至高温状态，通常在600-900摄氏度之间。

加热的目的是为了提供足够的能量以促
使氨气的分子间键断裂。

3. 分解反应发生：在高温下，氨气分子发生热分解反应，分子间键断裂，生成氢气和氮气。

这是一个放热反应，因此释放大量的热量。

4. 氢气和氮气分离：反应生成的氢气和氮气需要被分离和收集。

通常使用分离器来完成氢气和氮气的分离，因为它们在物理性质上有明显的差异。

5. 尾气处理：分解炉的尾气可能还含有未完全分解的氨气、氨气的衍生物、水蒸气和其他杂质。

这些尾气需要经过处理，如
冷凝、吸收、过滤等去除杂质，以保证对环境的排放符合相应的标准。

总的来说，氨分解炉通过加热氨气至高温，触发氨气的热分解反应，最终产生氢气和氮气。

该分解过程需要严格控制温度、压力和物料输送等参数，以确保高效、安全地进行分解反应。
