互换性试题第一章1.互换性按其_____可分为完全互换性和不完全互换性。
A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。
A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____ A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量 5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD 判断：1. 具有互换性的零件，其几何参数必须制成绝对精确。
2. 2.公差是允许零件尺寸的最大偏差。
3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。
4. 4.优先数系数是一些十进制等差数列构成的。
5. 5.公差值可以为零。
答案：BBABB 填空：1.不完全互换是指___________。
2.完全互换是指__________ 3.当装配要求很高时，若采用_____将使零件的尺寸公差很小，加工______，成本_____，甚至无法加工。
4．有时用加工或调整某一特定零件的尺寸，以达到其＿＿＿＿＿＿，称为＿＿＿＿＿＿。
5．优先数系仲任何一数值均称为＿＿＿＿＿＿＿＿＿＿＿。
6. 制造水平提高，可以减小＿＿＿＿＿＿＿＿，但永远不可能＿＿＿＿＿＿＿＿＿。
7. 规定公差的原则是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：1.零部件在装配前，允许有附加的选择；装配时允许有附加的调整，但不允许装配；装配时能满足预定要求。
2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。
3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：1. 什么是互换性？它对现代工业生产有何重要意义？2. 生产仲常用的互换性有几种？采用不完全互换的条件和意义是什么？3. 什么是公差与配合制？它包括哪些内容？4. 何谓泰勒原则？其内容如何？5. 建立公差与配合标准有何重要意义？6. 什么是国际公差制？我国为什么要采用国际公差制？1答案：1. 一台机器是很多零部件装配在一起所构成的。
完整版互换性习题及答案.doc第⼀章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？列举互换性应⽤实例。
（⾄少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。
（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。
（3）列举应⽤实例如下：a、⾃⾏车的螺钉掉了，买⼀个相同规格的螺钉装上后就能照常使⽤。
b、⼿机的显⽰屏坏了，买⼀个相同型号的显⽰屏装上后就能正常使⽤。
c、缝纫机的传动带失效了，买⼀个相同型号的传动带换上后就能照常使⽤。
d、灯泡坏了，买⼀个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。
⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。
（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件⼏何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的⼀个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的⼿段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪⼏种？答：按标准颁布的级别来分，我国标准分为国家标准、⾏业标准、地⽅标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是⼀种⽆量纲的分级数值，它是⼗进制等⽐数列，适⽤于各种量值的分级。
《互换性与技术测量》期末考试试卷附答案一. 单选题（本大题共10小题，每小题2分，共20分）1、下列项目中属于齿轮副的公差项目的有___。
A齿向公差B齿轮副切向综合公差C接触斑点 D 齿形公差2、花键的分度误差，一般用______公差来控制。
A平行度B位置度 C 对称度D同轴度3、平键联结中宽度尺寸ｂ的不同配合是依靠改变______公差带的位置来获得。
A轴槽和轮毂槽宽度B键宽C轴槽宽度D轮毂槽宽度4、表面粗糙度的常用评定参数是_____。
A RzB ＲaC RyD Db5、属于形状公差的有______。
A平行度B平面度C同轴度D倾斜度6、下列孔轴配合中选用不当的有_____。
A H8／u8B H6／g5C G6／h7D H5／a57、下述论述中不正确的是______。
A 一批零件的实际尺寸最大为20．0lmm，最小为19．98mm，则可知该零件的上偏差是十0．01mm，下偏差是—0．02mm。
B j～f的基本偏差为上偏差。
C对零部件规定的公差值越小，则其配合公差也必定越小。
D H7/h6与H9/h9配合的最小间隙相同，最大间隙不同。
8、对公差和偏差的关系，下列说法正确的是______。
A实际偏差愈大，公差愈大B上偏差愈大，公差愈大C上、下偏差愈大，公差愈大D上下偏差之差的绝对值愈大，公差愈大9、互换性由_________来保证。
A公差B偏差C配合D基准制10、国家标准规定矩形花键用（）定心。
A小径B中径C大径D键宽二、判断题（本大题共10小题，每小题2分，共20分）11、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。
（）12、高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。
（）13、滚动轴承内圈与基本偏差为g的轴形成间隙配合（）14、滚动轴承国家标准将内圈内径的公差带规定在零线的下方。
（）15、0级轴承应用于转速较高和旋转精度也要求较高的机械中。
（）16、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。
互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。
2. 解释什么是尺寸链，并举例说明其在互换性中的应用。
3. 描述互换性与标准化、系列化、通用化之间的关系。
三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。

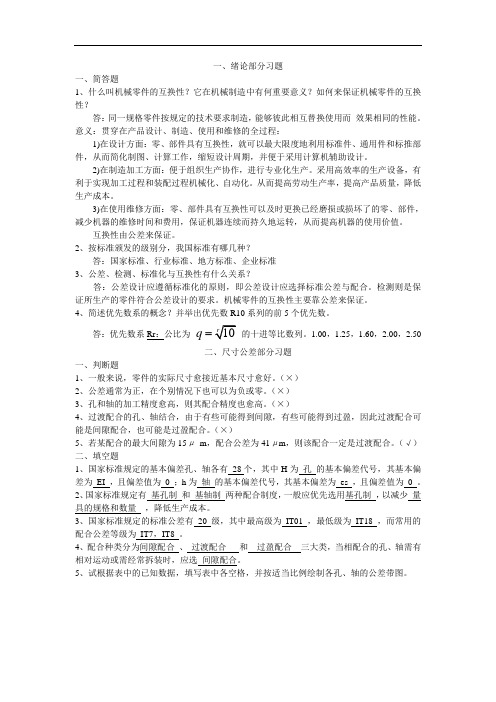

一、绪论部分习题一、简答题1、什么叫机械零件的互换性？它在机械制造中有何重要意义？如何来保证机械零件的互换性？答：同一规格零件按规定的技术要求制造，能够彼此相互替换使用而效果相同的性能。
意义：贯穿在产品设计、制造、使用和维修的全过程：1)在设计方面：零、部件具有互换性，就可以最大限度地利用标准件、通用件和标推部件，从而简化制图、计算工作，缩短设计周期，并便于采用计算机辅助设计。
2)在制造加工方面：便于组织生产协作，进行专业化生产。
采用高效率的生产设备，有利于实现加工过程和装配过程机械化、自动化。
从而提高劳动生产率，提高产品质量，降低生产成本。
3)在使用维修方面：零、部件具有互换性可以及时更换已经磨损或损坏了的零、部件，减少机器的维修时间和费用，保证机器连续而持久地运转，从而提高机器的使用价值。
互换性由公差来保证。
2、按标准颁发的级别分，我国标准有哪几种？答：国家标准、行业标准、地方标准、企业标准3、公差、检测、标准化与互换性有什么关系？答：公差设计应遵循标准化的原则，即公差设计应选择标准公差与配合。
检测则是保证所生产的零件符合公差设计的要求。
机械零件的互换性主要靠公差来保证。
4、简述优先数系的概念？并举出优先数R10系列的前5个优先数。
答：优先数系Rr：公比为q 的十进等比数列。
1.00，1.25，1.60，2.00，2.50二、尺寸公差部分习题一、判断题1、一般来说，零件的实际尺寸愈接近基本尺寸愈好。
（×）2、公差通常为正，在个别情况下也可以为负或零。
（×）3、孔和轴的加工精度愈高，则其配合精度也愈高。
（×）4、过渡配合的孔、轴结合，由于有些可能得到间隙，有些可能得到过盈，因此过渡配合可能是间隙配合，也可能是过盈配合。
（×）5、若某配合的最大间隙为15μm，配合公差为41μm，则该配合一定是过渡配合。
（√）二、填空题1、国家标准规定的基本偏差孔、轴各有28个，其中H为孔的基本偏差代号，其基本偏差为EI ，且偏差值为0 ；h为轴的基本偏差代号，其基本偏差为es ，且偏差值为0 。
四、标注题（共10分）
试将下列技术要求标注在图样上：
①圆锥面A的圆度公差为0.006mm，素线的直线度公差为0.005mm；
②两个Φ圆柱面的圆柱度公差为0.009mm，Φ轴线的直线度公差为0.012mm；
③端面B对两个Φ轴线的圆跳动公差为0.01mm；
④切削加工A锥面粗糙度为Ra=3.2μm,两个Φ圆柱面粗糙度Ra=1.6μm，其余Ra=6.3μm
五、填表题（共10分）
试按图样上标注的形位公差和规定的公差原则或相关要求,填写下表各栏目所规定的内容。
（a）（b）图号
公差原则或
相关要求名称
理想边界的
名称和边界尺寸
最大实体尺
寸
最小实体状态下允
许的最大形位误差孔和轴的合格条件ａ包容要求MMB，φ50.033 φ50.033 0.016
d fe≤φ50.033，
d a≥φ50.017
ｂ最大实体要求MMVB，φ19.920 φ20 0.21
D fe≥φ19.920,
φ20≥Da≤φ20.13 Φ
5
+
０
.
1
7
Φ200
+０.13
Φ０.08 A
A
+
０
.
3
3
E
M。
第一章1.互换性按其_____可分为完全互换性和不完全互换性。
A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。
A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD判断：1.具有互换性的零件，其几何参数必须制成绝对精确。
2. 2.公差是允许零件尺寸的最大偏差。
3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。
4. 4.优先数系数是由一些十进制等差数列构成的。
5. 5.公差值可以为零。
答案：BBABB（A:正确，B:错误）填空：装配时能满足预定要求。
2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。
3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：答案：1. 一台机器是由很多零部件装配在一起所构成的。
在装配时，从大批生产出的同一规格的零部件中，任意取出一件，不需要再经过任何挑选或修配，便可直接安装到该机器所在部件上去，而且能达到预定的质量和性能要求，这种技术叫互换性。
这类零部件称为具有互换性的零部件。
互换性是现代机械制造工业按照专业化协作原则组织生产的基本条件，以便于组织流水作业和自动化生产。
按照互换性原则进行生产，可以大大简化零部件的设计、制造和装配过程，缩短生产周期，提高劳动生产率，降低生产成本，保证产品质量，便于使用维修。
互换性与技术测量试卷(十二套)含部分答案-CAL-FENGHAI.-(YICAI)-Company One1互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。
（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。
（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（×）7.精密粗糙度仪是采用针描原理进行测量的。
（√）8.在精密测量中，量块通常是按等使用的。
（√）9.已知某配合的Ymax=－25μm，Tf=35μm。
则此配合是过渡配合。
（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm，又称为该零件的最小极限尺寸；其LMS为30.021mm，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。
2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。
其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。
3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。
三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。
互换性复习题及答案一、填空题1. 互换性是指在规定的公差范围内，不同生产批次的产品零件能够互相替换使用而不会影响产品性能的特性。
2. 标准公差等级分为IT01、IT0、IT1至IT18共20个等级，其中IT01级精度最高，IT18级精度最低。
3. 极限尺寸是指零件尺寸的上偏差和下偏差所确定的尺寸范围。
4. 配合是指两个或两个以上零件在装配时相互之间的尺寸关系。
5. 基孔制是指以孔的公差带为基准，轴的公差带相对于孔的公差带进行设计的一种配合制度。
6. 基轴制是指以轴的公差带为基准，孔的公差带相对于轴的公差带进行设计的一种配合制度。
7. 间隙配合是指孔的公差带在轴的公差带之上，装配后存在间隙的配合方式。
8. 过盈配合是指轴的公差带在孔的公差带之下，装配后存在过盈的配合方式。
9. 过渡配合是指孔和轴的公差带相互重叠，装配后可能存在间隙或过盈的配合方式。
10. 公差是指允许零件尺寸偏离其基本尺寸的最大范围。
二、选择题1. 互换性的主要作用是（C）。
A. 提高生产效率B. 降低生产成本C. 保证产品质量和可靠性D. 简化产品设计2. 标准公差等级中，精度最高的是（A）。
A. IT01B. IT0C. IT1D. IT183. 极限尺寸的确定依据是（B）。
A. 材料特性B. 公差C. 工艺水平D. 设计要求4. 基孔制和基轴制的主要区别在于（D）。
A. 配合方式B. 公差大小C. 精度等级D. 基准选择5. 间隙配合、过盈配合和过渡配合的主要区别在于（A）。
A. 孔和轴的公差带相对位置B. 配合的精度等级C. 配合的公差大小D. 配合的类型三、简答题1. 简述互换性在机械制造中的重要性。
答：互换性在机械制造中具有重要意义，它能够保证不同生产批次的产品零件能够互相替换使用，从而提高生产效率，降低生产成本，保证产品质量和可靠性。
此外，互换性还有助于简化产品设计和装配过程，提高产品的维修性和可维护性。
2. 描述基孔制和基轴制的优缺点。
一、填空题 （共15分）1、一般地，根据零部件互换性程度的不同，互换性可分为 完全互换 和 不完全互换 。
2、R10数系的公比为 1.25 ，每逢 10 项，数值增大10倍3、根据使用要求的不同，圆柱结合可归纳为以下三类： 相对运动副 ； 固定连接 ；定心可拆卸。
4、配合是指 基本尺寸 相同的、相互结合的孔轴公差带之间的关系。
5、端面圆跳动公差带控制端面对基准轴线的 垂直 程度，也控制端面的 平面度 误差。
6、()023.00790+H φ的最大实体尺寸为 φ90 mm ，()013.0630-h φ的最大实体尺寸为φ30 mm 。
7、包容要求适用于 单一要素 。
8、滚动轴承外圈固定内圈旋转，受离心力P 1的作用，则内圈承受 定向（局部） 负荷；外圈承受 旋转（循环） 负荷。
一、单项选择题：（共15分）1、互换性的技术基础是（ ④ ）。
①大量生产 ②公差 ③检测 ④标准化 2、优先数系中R10/3系列是（ ③ ）。
①基本系列 ②补充系列 ③派生系列 ④等差系列 3、用公法线千分尺测量齿轮公法线长度的方法属于（ ② ）。
①相对测量法 ②绝对测量法 ③综合测量法 ④间接测量法 4、φ40f6, φ40f7和φ40f8的相同偏差是（ ② ）。
①下偏差 ②上偏差 ③实际偏差 ④公差5、基本偏差代号为J 、K 、M 的孔与基本偏差代号为h 的轴可以构成（ ③ ）。
①间隙配合 ②间隙或过渡配合 ③过渡配合 ④过盈配合6、按同一图样加工一批轴，各个轴的体内作用尺寸（ ② ）。
①相同 ②不一定相同③大于最大实体尺寸 ④小于最小实体尺寸7、图样上标注的形位公差值前面没有φ时，则被测要素的公差带形状应为（ ④ ）。
①两平面 ②两直线 ③距离或半径差 ④两平面、两直线、两圆间距离或半径差 8、在取样长度内，轮廓单元宽度Xs 的平均值是（ ④ ）。
①R a ②Rmr(c) ③R z ④RSm9、为保证键槽的对中性，通常规定键槽两侧面中心平面对基准轴线的（ ④ ）。
一、填空题（共19分，每空1分）（1）φ30H7/m6表示基本尺寸为30mm的基孔制（基准制）的过渡配合。
其中H、m是基本偏差代号，7、6表示公差等级（或标准公差）。
（2）尺寸公差标准规定有间隙、过渡、和过盈三大类配合，当孔轴无相对运动，要求有良好定心精度，且易于拆卸时，应选用过渡配合。
（3）位置公差又分为 3 种，它们分别是定向、定位和跳动公差。
（4）若某轴的尺寸标注为，则该零件采用的公差原则为最大实体要求(最大实体原则) ，其最大实体尺寸为φ20.05 ，此时的形位公差值为φ0.02 ；其最小实体尺寸为φ20 ，此时的形位公差值为φ0.07；其最大实体实效尺寸为φ20.07 。
二、简答题：（共18分）（1）如图1所示的零件标注。
请回答：1）该标注采用的公差原则是什么？遵守什么边界？其边界尺寸为多少？2）其最大实体尺寸为多少？此时的形位公差值为多少？3）其最小实体尺寸为多少？此时的形位公差值为多少？（7分）图1答：1）该标注采用的公差原则是最大实体原则，遵守最大实体实效边界，其边界尺寸为φ19.95（3分）2）其最大实体尺寸为φ20，此时的形位公差值为φ0.05（2分）3）其最小实体尺寸为φ20.13，此时的形位公差值为φ0.18（2分）（2）齿轮的各项公差分为哪几个公差组？对传动性能各有什么影响？（3分）答：分为第Ⅰ、Ⅱ、Ⅲ公差组（2分），分别影响传递运动的准确性、传动的平稳性、载荷分布的均匀性（1分）。
（3）对以螺纹标记加以说明：1）M10×1－7g6g－20， 2）M20－6H－40 。
(4分)答：1)公称直径为10mm且螺距为1mm，外螺纹，公差带为7g6g。
旋合长度20(2分)2）公称直径为20mm，内螺纹，公差带为6H，旋合长度40(2分)（4）对以下两个粗糙度符号加以说明：1），2） (4分)答：（1）用去除材料的方法获得的表面，Ra最大值为3.2um(2分)（2）用不去除材料的方法获得的表面，Ra最大值为6.3um(2分)三、根据的孔025.0050+φ与059.0043.050++φ的轴配合，填写下表1，并画出公差带图指出配合类型。
（15分）过盈配合（1分） 公差带图：（3分）四、已知Ф30H7/k6、Ф30K7/h6孔轴配合 ，查附表（见后）分别计算所有孔与轴的极限偏差并画出公差带图。
(8分) 解：对于Ф30H7/k6：ES=+0.021mm ，EI=0（1分）；es=+0.015mm ；ei=+0.002mm （1分）对于Ф30K7/h6：ES=+0.006mm ，EI=-0.015mm （1分）；es=0，ei=-0.013（1分）（注：孔或轴的极限偏差要全对才给1分, 否则不得分）公差带图：（共4分，每个图2分）+0.059 +0.043五、孔与轴相配合，根据给定数值，试确定它们的公差等级，并选用适当的配合。
配合的基本尺寸=25mm ，Xmax=+0.086mm ，Xmin=+0.02mm 。
（7分）解：Tf=| Xmax - Xmin |=0.066=TD+Td查表得：IT8=0.033，取孔与轴的公差等级为IT8可得：TD=Td=0.033先基孔制，有)(825033.00+H φ （2分）es=EI-Xmin=-0.020 （1分）有)(825020.0053.0--f φ （2分） 选用的配合为: 8/825f H φ （2分）七、图1所示零件标注了的两种不同的形位公差，试说明标注各表示的意思，并指出它们的公差带有何不同？（5分）图1答：图(a)的标注为：斜面对基准A 、B 的位置度；图(b)的标注为：斜面对基准A 的倾斜度。
（3分）图(a)的标注为定位公差，其公差带的位置是固定的；图(b)的标注为定向公差，其公差带的位置是在轴线方向上是浮动的（2分）。
八、图2所示零件的技术要求是：①2-φd 轴线对其公共轴线的同轴度公差为φ0.02mm ；②φD 轴线对2-φd 公共轴线的垂直度公差为0.02mm ；③φD 轴线对2-φd 公共轴线的偏离量不大于±10μm 。
试在图上用形位公差代号标出这些要求。
（9分）九、改正图3标注中的错误（要求不改变各公差项目符号，将正确的标注重新标注在图(b)上）（7分）每个形位公差项目的改正得1分，共6分，另外基准A处的改正得1分（要完全改对才给分）。
十、解释图4中各形位公差标注的含义（8分）：轴线的任意方向的直线度为φ0.05 (2分)：外圆面的圆度公关为0.003 (2分)：圆锥面母线的直线度为0.16 (2分)：圆锥面对基准轴线的斜向圆跳动0.001 (2分)二、选择题1．保证互换性生产的基础是（）。
A．标准化 B．生产现代化 C．大批量生产 D．协作化生产2．基本偏差代号f的基本偏差是（）。
A．ES B．EI C．es D．ei3．f30g6与f30g7两者的区别在于（）。
A．基本偏差不同 B．下偏差相同，而上偏差不同C．上偏差相同，而下偏差不同 D．公差值相同4．一般配合尺寸的公差等级范围为（）。
A．IT1～IT7 B．IT2～IT5 C．IT5～IT13 D．IT8～IT145．当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（）。
A．间隙配合 B．过盈配合 C．过渡配合 D．间隙配合或过渡配合6．形位公差带的形状决定于（ d ）A．形位公差特征项目 B．形位公差标注形式C．被测要素的理想形状 D．被测要素的理想形状、形位公差特征项目和标注形式7．在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（）。
A．两同心圆 B．圆形或圆柱形C．两同轴线圆柱面 D．圆形、圆柱形或球形8．径向全跳动公差带的形状和（）公差带的形状相同。
A．同轴度 B．圆度 C．圆柱度 D．位置度9．某实际被测轴线相对于基准轴线的最近点距离为0.04mm，最远点距离为0.08mm，则该实际被测轴线对基准轴线的同轴度误差为（）。
A．0.04mm B．0.08mm C．0.012mm D．0.16mm10．轴的直径为，其轴线的直线度公差在图样上的给定值为 mm，则直线度公差的最大值可为（）。
A． mm B． mm C． mm D． mm11．最大实体尺寸是指（）。
A．孔和轴的最大极限尺寸 B．孔和轴的最小极限尺寸C．孔的最小极限尺寸和轴的最大极限尺寸 D．孔的最大极限尺寸和轴的最小极限尺寸12．尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位误差中有一项超差，则该零件（）。
A．合格 B．尺寸最大 C．不合格 D．变形最小13．公差原则是指（）。
A．确定公差值大小的原则 B．制定公差与配合标准的原则C．形状公差与位置公差的关系 D．尺寸公差与形位公差的关系14．被测要素的尺寸公差与形位公差的关系采用最大实体要求时，该被测要素的体外作用尺寸不得超出（ d ）。
A．最大实体尺寸 B．最小实体尺寸 C．实际尺寸 D．最大实体实效尺寸15．如果某轴一横截面实际轮廓由直径分别为Φ40.05mm和Φ40.03mm 的两个同心圆包容而形成最小包容区域，则该横截面的圆度误差为（）。
A．0.02mm B．0.04mm C．0.01mm D．0.015mm16．工作止规的最大实体尺寸等于被检验零件的（ b ）。
A．最大实体尺寸 B．最小实体尺寸 C．最大极限尺寸 D．最小极限尺寸17．取多次重复测量的平均值来表示测量结果可以减少（）。
A．定值系统误差 B．变值系统误差C．随机误差 D．粗大误差18．含有下列哪项误差的测得值应该按一定的规则，从一系列测得值中予以剔除（）。
A．定值系统误差B．变值系统误差 C．随机误差 D．粗大误差19．粗大误差使测量结果严重失真，对于等精度多次测量值中，凡是测量值与算术平均值之差绝对值大于标准偏差σ的（）倍，即认为该测量值具有粗大误差，即应从测量列中将其剔除。
A．1 B．2 C．3 D．420．电动轮廓仪是根据（）原理制成的。
A．针描 B．印模 C．干涉 D．光切三、填空题1．根据零部件互换程度的不同，互换性可分互换和互换。
2．实行专业化协作生产采用原则。
3．GB/T321-1980规定数列作为优先数系；R5系列中的优先数，每增加个数，则数值增加10倍。
4．零件几何要求的允许误差称为，简称。
5．尺寸公差带具有大小和位置两个特性。
尺寸公差带的大小，由公差值决定；尺寸公差带的位置由极限偏差决定。
6．实际尺寸是通过测量得到的尺寸，但它并不一定是被测尺寸的真实大小。
7．配合公差带具有和两个特性。
配合公差带的大小，由决定；配合公差带的位置由决定。
8．为了以尽可能少的标准公差带形成最多种标准配合，国家标准规定了两种配合制，即和。
9．位置公差可分为：定向、定位和跳动三类。
10．跳动公差分为圆跳动公差和全跳动公差两种。
11．某孔的直径为，其轴线的直线度公差在图样上的给定值为，则该孔的最大实体尺寸为 50 ，最大实体实效尺寸为 49.99 ，允许的最大直线度公差为 0.04 。
12．体外作用尺寸是工件实际尺寸尺寸和形位误差综合的结果，孔的体外作用尺寸总是（大于、等于或小于）孔的实际尺寸，轴的体外尺寸总是（大于、等于或小于）轴的实际尺寸。
13．独立原则是指图样上给出被测要素的尺寸公差与形位公差各自独立，彼此无关，分别满足要求的公差原则。
这时尺寸公差只控制实际尺寸的变动范围，不控制实际要素的变动量。
14．孔或轴采用包容要求时，应遵守最大实体边界；最大实体要求应用于被测要素时，被测要素应遵守最大实体实效边界。
15．端面全跳动公差带控制端面对基准轴线的垂直度误差，同时它也控制了端面的平面度误差。
16．测量是将与进行比较，并确定其的实验过程。
17．按测量方法分类，用游标卡尺测量轴的直径属于直接测量，绝对测量以及接触测量。
18．按“级”使用量块时量块尺寸为，按“等”使用时量块尺寸为。
19．测量误差是指被测量的实际测量值与其真值之差。
20．正态分布曲线中，σ决定了分布曲线的分散程度，决定了分布曲线的位置。
21．测量表面粗糙度轮廓时，应把测量限制在一段足够短的长度上，这段长度称为取样长度。
22．评定表面粗糙度高度特性参数包括轮廓算术平均偏差Ra 、微观不平度十点高度 Rz 和轮廓最大高度Ry 。
四、简答题2．配合分哪几类？各类配合中孔和轴公差带的相对位置有何特点？答：配合分三类：间隙配合、过渡配合和过盈配合。
间隙配合中孔的公差带在轴的公差带上方；过盈配合中孔的公差带在轴的公差带下方；过渡配合中孔的公差带和轴的公差带相互重叠。
3．为什么要规定基准制？为什么优先采用基孔制？答：标准公差带形成最多种的配合，国家标准规定了两种配合基准制：基孔制和基轴制。
一般情况下优先选用基孔制配合是考虑中、小尺寸孔常采用定尺寸刀具加工，这样可以减少定尺寸刀具、量具的品种、规格、数量，而大尺寸刀具则考虑习惯、方便，也采用基孔制。
