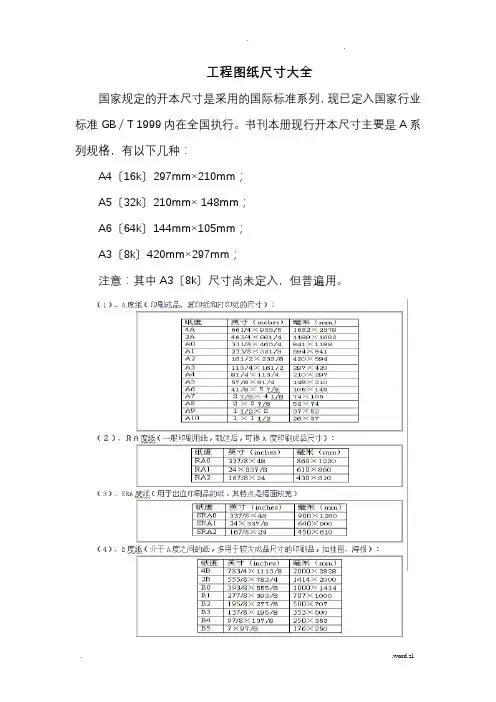

图纸尺寸大全

工程图纸尺寸大全国家规定的开本尺寸是采用的国际标准系列，现已定入国家行业标准GB／T 1999内在全国执行。

书刊本册现行开本尺寸主要是A系列规格，有以下几种：A4〔16k〕297mm×210mm；A5〔32k〕210mm× 148mm；A6〔64k〕144mm×105mm；A3〔8k〕420mm×297mm；注意：其中A3〔8k〕尺寸尚未定入，但普遍用。

我们日常生活中说说的A4复印纸，8K纸就是指这些尺寸，即A4纸〔16K纸〕的尺寸为：297mm×210mm，32K笔记本〔A5笔记本〕规格为：21cm × 14.8cm。

纸X尺寸介绍：a2纸的尺寸〔大4开〕594mm×420mma3纸尺寸〔大8开〕420mm×297mma4纸尺寸〔大16开〕297mm×210mmb4纸尺寸〔16开〕b5纸的尺寸〔32开〕8开纸尺寸纸X按种类可分为新闻纸、凸版印刷纸、胶版纸、有光铜版纸、哑粉纸、字典纸、地图纸、凹版印刷纸、周报纸、画报纸、白板纸、书面纸、特种纸等。

普通纸X按克重可分为60gsm、80gsm、100gsm、105gsm、120gsm、157gsm、200gsm、250gsm、300gsm、350gsm、400gsm。

8开就是8开的，尺寸是390X270mm，要是word里面没有，那就自行设定。

全开,载成8X,你量一下.纸X的规格是指纸X制成后，经过修整切边，裁成一定的尺寸。

过去是以多少"开"〔例如8开或16开等〕来表示纸X的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸X 的幅面规格。

标准规定纸X的幅宽〔以X表示〕和长度〔以Y表示〕的比例关系为X：Y=1：n 。

按照纸X幅面的根本面积，把幅面规格分为A系列、B系列和C 系列，幅面规格为A0的幅面尺寸为841mm?189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm?414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm?279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

标准CAD图纸尺寸大全图纸尺寸A0：1189毫米*841毫米 A1：841毫米*594毫米A2：594毫米*420毫米A3：420毫米*297毫米A4：297毫米*210毫米A5：210毫米*148毫米纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。

过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。

按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。

其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。

A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。

A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。

A0定义成面积为一平方米，长宽比为1:√2的纸张。

接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。

B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。

举例来说，B1是A1和A0的几何平均。

C组纸张尺寸是编号相同的A、B组纸张的几何平均。

举例来说，C2是B2和A2的几何平均。

一张A4大小的纸张可以刚好放进一个C4大小的信封。

如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。

GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》A组A0 841×1189 A1 594×841 A2 420×594 A3 297×420A4 210×297 A5 148×210 A6 105×148 A7 74×105A8 52×74 A9 37×52 A10 26×37B组B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500B4 250×353 B5 176×250 B6 125×176 B7 88×125B8 62×88 B9 44×62 B10 31×44C组C0 917×1297 C1 648×917 C2 458×648 C3 324×458C4 229×324 C5 162×229 C6 114×162 C7 81×114 C8 57×81 DL 110×220 C7/6 81×162。

图纸绘制标准（参考）一、图幅及图框的尺寸1、A4图纸（297×210mm）图框尺寸长×宽：257×170mm。

2、A3图纸（420×297mm）图框尺寸长×宽：380×257mm。

3、A2图纸（594×420mm）图框尺寸长×宽：554×380mm。

4、A1图纸（841×594mm）图框尺寸长×宽：801×554mm。

5、A0图纸（1189×841mm）图框尺寸长×宽：1149×801mm。

A3、A4图纸有两个框，外框线宽0.7mm，内框线宽0.18mm，内外框间距2mm；A2-A0图纸有3个框，从外向里线宽分别为1mm、0.18mm、0.18mm，间距从外向里分别为2mm、10mm。

具体尺寸见附图。

二、图签尺寸1、A3、A4：图签外框长×宽为80×40mm，标题栏行宽16mm，签字栏共4行、4列，签字栏行宽6mm，列宽20mm。

标题字体为黑体4#，单位名称为3.5#仿宋，签字人名为3#仿宋。

2、A2-A0：图签外框长×宽为140×75mm，标题栏行宽35mm，签字栏共4行、4列，签字栏行宽10mm，列宽35mm。

标题字体为黑体7#，单位名称为5#仿宋，签字人名为4#仿宋。

3、图签外框及标题栏线宽0.5mm，签字栏为线宽0.18mm。

具体尺寸见附图。

三、绘图采用的线型1、绘图分为主要轮廓线、次要轮廓线、标注线、中线、折线等等。

2、主要轮廓线为实线线宽0.5mm。

3、次要轮廓线为实线线宽为0.35mm。

4、标注线为实线，中线为点划线，折线为实线，不可见轮廓线为虚线，其对应的线宽为0.18mm。

四、文字规格1、规程措施的图纸标题采用仿宋格式，黑体，5#字体。

2、巷道名称、标注线、说明等采用仿宋格式，仿宋体，2#字体。

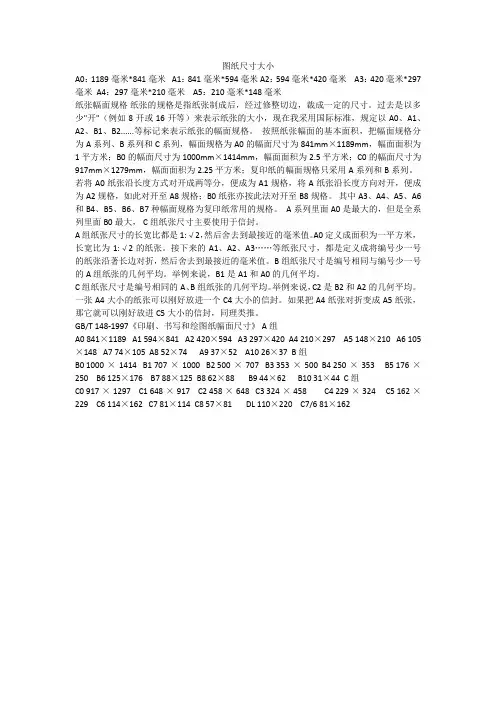

图纸尺寸大小A0：1189毫米*841毫米 A1：841毫米*594毫米 A2：594毫米*420毫米 A3：420毫米*297毫米 A4：297毫米*210毫米 A5：210毫米*148毫米纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。

过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。

按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。

其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。

A系列里面A0是最大的，但是全系列里面B0最大， C组纸张尺寸主要使用于信封。

A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。

A0定义成面积为一平方米，长宽比为1:√2的纸张。

接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。

B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。

举例来说，B1是A1和A0的几何平均。

C组纸张尺寸是编号相同的A、B组纸张的几何平均。

举例来说，C2是B2和A2的几何平均。

一张A4大小的纸张可以刚好放进一个C4大小的信封。

如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。

GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》 A组A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5 148×210 A6 105×148 A7 74×105 A8 52×74 A9 37×52 A10 26×37 B组B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500 B4 250×353 B5 176×250 B6 125×176 B7 88×125 B8 62×88 B9 44×62 B10 31×44 C组C0 917×1297 C1 648×917 C2 458×648 C3 324×458 C4 229×324 C5 162×229 C6 114×162 C7 81×114 C8 57×81 DL 110×220 C7/6 81×162。
