江苏科技大学电路期末试题答案
- 格式：doc
- 大小：403.00 KB
- 文档页数：3
下载文档原格式
合集下载
电路期末考试题及答案
电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。
答案：正比12. 串联电路中，总电阻等于各个电阻的________。
答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和14. 电容器在直流电路中表现为________。
答案：开路15. 电感器在直流电路中表现为________。
电路期末考试题及答案
电路期末考试题及答案1. 选择题1) 一个电路中有一个电源，一个电阻和一个电容器，如果电源的电压稳定为3V，电阻的阻值为2Ω，电容器的电容为6μF，则此电路的时间常数（τ）为多少？a. 2μsb. 3μsc. 6μsd. 12μs答案：c. 6μs2) 在一个RLC谐振电路中，若电感L为0.3H，电容C为2μF，则当谐振频率为10kHz时，电路的阻抗Z为多少？a. 5Ωb. 10Ωc. 15Ωd. 20Ω答案：d. 20Ω3) 在一个串联电路中，有一个电源、一个电阻R1和一个电感L，当开关S刚刚闭合瞬间，电路中的电流为零。
此时以下哪个说法是正确的？a. 电阻R1上的电压为零，电感L上的电压不为零b. 电阻R1上的电压不为零，电感L上的电压为零c. 电阻R1上的电压和电感L上的电压均为零d. 电阻R1上的电压和电感L上的电压均不为零答案：c. 电阻R1上的电压和电感L上的电压均为零2. 填空题1) 欧姆定律描述了电路中的电压、电流和________之间的关系。
答案：电阻2) 串联电路中，总阻值等于各个电阻的阻值之________。
答案：和3) 在一个RLC电路中，当电流的频率与电路的谐振频率相同时，该电路呈________。
答案：共振3. 解答题1) 请简要解释电容器的作用和原理。
答：电容器是一种被用来存储电能的器件。
它由两块金属导体（即电极板）和介质（即电容介质）组成，电容介质可以是空气、塑料、陶瓷或电解质等。
当电容器接通电源后，电极板上会产生正负电荷，形成电场。
这时，电容器会储存能量，其中储存的能量量与电容器的电压和电容成正比。
2) 解释直流和交流电的区别。
答：直流电（DC）和交流电（AC）是两种常见的电流类型。
直流电的电流方向始终保持不变，电压稳定，例如电池供电的电路。
交流电的电流方向会定期变换，电压随时间变化，例如在家中使用的电源。
因此，直流电和交流电的主要区别在于电流方向和电压变化形式。
《电工技术 上》期末考试 试卷有答案 机电机制专业 江苏科技大学

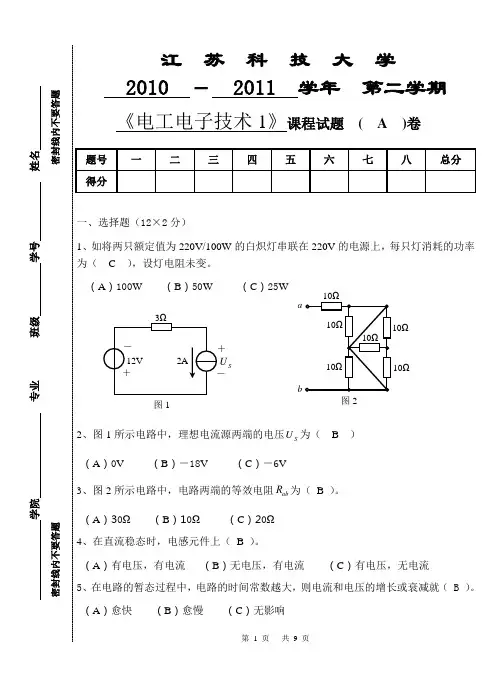

学院 专业 班级 学号 姓名密封线内不要答题 密封线内不要答题江 苏 科 技 大 学2010 － 2011 学年 第二学期《电工电子技术1》课程试题( A )卷一、选择题（12×2分）1、如将两只额定值为220V/100W 的白炽灯串联在220V 的电源上，每只灯消耗的功率为（ C ），设灯电阻未变。
（A ）100W （B ）50W （C ）25W2、图1所示电路中，理想电流源两端的电压S U 为（ B ） （A ）0V （B ）－18V （C ）－6V3、图2所示电路中，电路两端的等效电阻ab R 为（ B ）。
（A ）30Ω （B ）10Ω （C ）20Ω4、在直流稳态时，电感元件上（ B ）。
（A ）有电压，有电流 （B ）无电压，有电流 （C ）有电压，无电流5、在电路的暂态过程中，电路的时间常数越大，则电流和电压的增长或衰减就（ B ）。
（A ）愈快 （B ）愈慢 （C ）无影响 题号 一 二 三 四 五 六 七 八 总分 得分12V 3Ω2A＋－－＋S U图110Ω Ω10Ω10Ω10Ω10Ω图2ab•L 1L 2L 3N图36、交流铁心线圈的匝数固定，当电源频率不变时，则铁心中主磁通的最大值基本决定于（ C ）。
（A ）磁路结构 （B ）线圈阻抗 （C ）电源电压7、图3为某一电源对称的三相电路，各相负载电阻不等，若中性线未断开，测得，，A I A I 4221==A I 43=，则中性线中电流为（ A ）。
（A ）2A （B ）6A （C ）10A8、如4所示电路中，1L 、2L 为两个相同的6V 灯泡，变压器的比为1:1，其内阻可以忽略不计，当开关S 闭合后，结果是（ A ）。
（A ）1L 亮，2L 暗 （B ）1L 、2L 均暗 （C ）1L 、2L 均亮9、V U )180323030(︒︒︒•∠+-∠+∠=，则总电压•U 的三角函数式为（ B ）。
（A ）Ｖ)sin(3πω+=t u （B ）Ｖt u ωsin 6-= （C ）Ｖ２３t u ωsin =10、在RL 并联的正弦交流电路中，Ω=40R ，Ω=30L X ，电路的无功功率Var Q 480=，则视在功率S 为（ B ）。

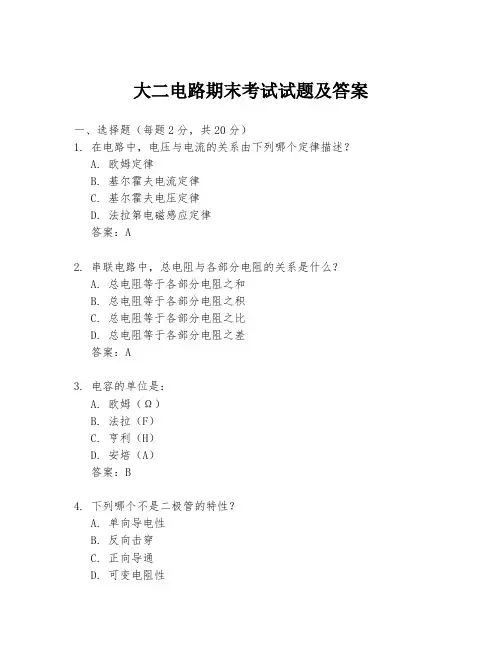

大二电路期末考试试题及答案
大二电路期末考试试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系由下列哪个定律描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻之比D. 总电阻等于各部分电阻之差答案：A3. 电容的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 安培（A）答案：B4. 下列哪个不是二极管的特性？A. 单向导电性B. 反向击穿C. 正向导通D. 可变电阻性5. 一个电路中，若电流I=10A，电阻R=5Ω，根据欧姆定律，电压U 是多少？A. 20VB. 50VC. 100VD. 200V答案：B6. 一个电感器在直流电路中的作用是：A. 阻断电流B. 储存能量C. 产生电压D. 减小电阻答案：A7. 正弦交流电的表达式为 \( U = U_m \sin(\omega t + \phi) \)，其中 \( \omega \) 表示什么？A. 电压峰值B. 电流有效值C. 角频率D. 相位差答案：C8. 一个理想变压器的原边电压为220V，副边电压为440V，原边与副边的匝数比为：A. 1:1B. 1:2C. 2:1D. 4:19. 一个纯电阻电路中，功率P与电压U和电流I的关系是：A. \( P = U \times I \)B. \( P = U / I \)C. \( P = U + I \)D. \( P = U - I \)答案：A10. 电路中，功率因数的定义是：A. \( \cos(\phi) \)B. \( \sin(\phi) \)C. \( \tan(\phi) \)D. \( \cot(\phi) \)答案：A二、填空题（每空2分，共20分）11. 在电路中，电容器的充电过程是电场能向______能的转换过程。
大学电路期末考试题及答案
大学电路期末考试题及答案一、选择题（每题2分，共20分）1. 在理想电路中，电压与电流的关系遵循以下哪个定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10欧姆的电阻器通过1安培的电流，根据欧姆定律，该电阻器的电压是多少？A. 5VB. 10VC. 15VD. 20V答案：B3. 在RL串联电路中，阻尼比的计算公式是：A. ζ = R/(2L)B. ζ = R/LC. ζ = 1/(R/L)D. ζ = L/R答案：A4. 一个电路中包含一个5微法的电容和一个10欧姆的电阻，电路的频率为1000赫兹，该电路的阻抗是多少？A. 50欧姆B. 100欧姆C. 150欧姆D. 200欧姆答案：B5. 二极管的主要特性是：A. 单向导电性B. 高频响应C. 大电流承受能力D. 低电压降答案：A6. 在正弦交流电路中，功率因数的定义是：A. 有功功率与视在功率的比值B. 视在功率与无功功率的比值C. 有功功率与无功功率的比值D. 无功功率与视在功率的比值答案：A7. 三相电路中，线电流与相电流的关系是：A. 线电流等于相电流B. 线电流等于相电流的√3倍C. 线电流等于相电流除以√3D. 线电流与相电流无关答案：B8. 一个电路的总谐波畸变（THD）为5%，这意味着：A. 该电路的电压波形非常接近正弦波B. 该电路的电流波形非常接近正弦波C. 该电路的电压波形含有5%的谐波分量D. 该电路的电流波形含有5%的谐波分量答案：D9. 在电路分析中，戴维南定理用于：A. 计算电路的最大功率传输B. 计算电路的等效电阻C. 计算电路的等效电压和等效电阻D. 计算电路的节点电压答案：C10. 一个电路的负载为纯电阻性负载，其功率因数为1，这意味着：A. 电路中没有无功功率B. 电路中没有有功功率C. 电路中的电流与电压相位相同D. 电路中的电流与电压相位相反答案：A二、填空题（每空2分，共20分）11. 电路中的总电压在数值上等于_______和_______的代数和。
电路期末考试试卷A和参考答案
电路课程期末考试1（试卷）1、电路如图所示。
请按图中所示结点编号写出结点电压方程。
(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。
已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。
(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。
(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。
(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。
请应用叠加定理求电压u 3。
(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。
求u 0和u x 。
(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。
电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。
(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。
已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。
(10分)12j C ω11j C ω八、正弦稳态电路如图所示。
已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。
(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。

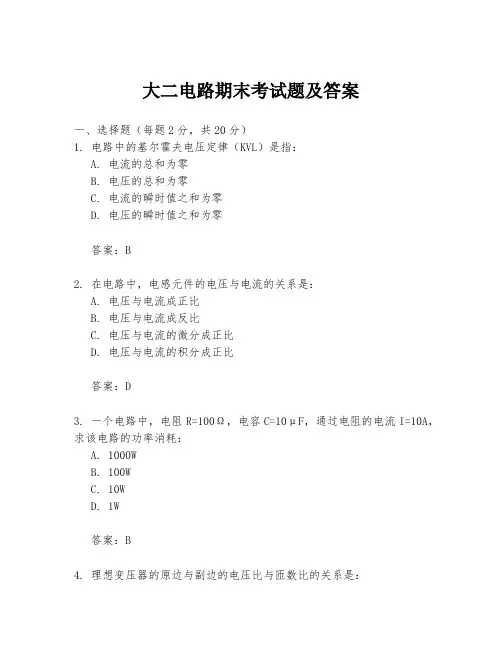

大二电路期末考试题及答案
大二电路期末考试题及答案一、选择题（每题2分，共20分）1. 电路中的基尔霍夫电压定律（KVL）是指：A. 电流的总和为零B. 电压的总和为零C. 电流的瞬时值之和为零D. 电压的瞬时值之和为零答案：B2. 在电路中，电感元件的电压与电流的关系是：A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流的微分成正比D. 电压与电流的积分成正比答案：D3. 一个电路中，电阻R=100Ω，电容C=10μF，通过电阻的电流I=10A，求该电路的功率消耗：A. 1000WB. 100WC. 10WD. 1W答案：B4. 理想变压器的原边与副边的电压比与匝数比的关系是：A. 原边电压与副边电压成正比B. 原边电压与副边电压成反比C. 原边匝数与副边匝数成正比D. 原边匝数与副边匝数成反比答案：A5. 一个RLC串联电路的谐振频率是：A. 电阻、电感、电容的比值B. 电阻、电感、电容的乘积C. 电感与电容的比值的平方根D. 电感与电容的乘积的平方根答案：C6. 在正弦波交流电路中，功率因数的定义是：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A7. 一个电路中，电阻R=200Ω，电感L=0.5H，电容C=0.25μF，求该电路的谐振频率：A. 100HzB. 200HzC. 500HzD. 1000Hz答案：B8. 一个电路中，电阻R=50Ω，电感L=1H，电容C=0.1μF，求该电路的品质因数：A. 10B. 100C. 1000D. 10000答案：C9. 一个电路中，电阻R=300Ω，电感L=0.1H，电容C=0.01μF，求该电路的阻抗：A. 300ΩB. 100ΩC. 10ΩD. 1Ω答案：B10. 在电路中，一个二极管的正向压降是0.7V，当二极管正向导通时，通过二极管的电流为：A. 0.7AB. 0.7mAC. 7AD. 7mA答案：D二、简答题（每题10分，共30分）1. 请简述二端口网络的概念及其基本参数。
电路c期末考试题及答案
电路c期末考试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件不包括以下哪一项？A. 电阻B. 电容C. 电感D. 变压器答案：D2. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V/RB. I = V * RC. V = I * RD. V = R / I答案：A3. 在交流电路中，电感元件的阻抗是：A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：A4. 根据基尔霍夫电压定律，一个闭合电路中：A. 总电压等于总电流B. 总电流等于总电压C. 总电压等于所有元件电压之和D. 总电流等于所有元件电流之和答案：C5. 电路中的功率因数是指：A. 有功功率与视在功率的比值B. 有功功率与无功功率的比值C. 无功功率与视在功率的比值D. 视在功率与有功功率的比值答案：A6. 以下哪个不是电路的三种基本状态之一？A. 开路B. 短路C. 负载状态D. 断路答案：D7. 串联电路中，总电阻与各部分电阻的关系是：A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻之差D. 等于各部分电阻之商答案：A8. 并联电路中，总电流与各分支电流的关系是：A. 等于各分支电流之和B. 等于各分支电流之积C. 等于各分支电流之差D. 等于各分支电流之商答案：A9. 理想电压源的特点是：A. 内阻为零B. 内阻无穷大C. 电压随电流变化D. 电流随电压变化答案：A10. 理想电流源的特点是：A. 内阻为零B. 内阻无穷大C. 电流恒定不变D. 电压恒定不变答案：C二、填空题（每空2分，共20分）1. 电路的基本组成包括________、________和________。
答案：电源、导线、负载2. 电路中，电阻的单位是________。
答案：欧姆（Ω）3. 交流电路中，电容元件的阻抗表达式为________。
答案：jωC4. 电路中，功率的计算公式为________。

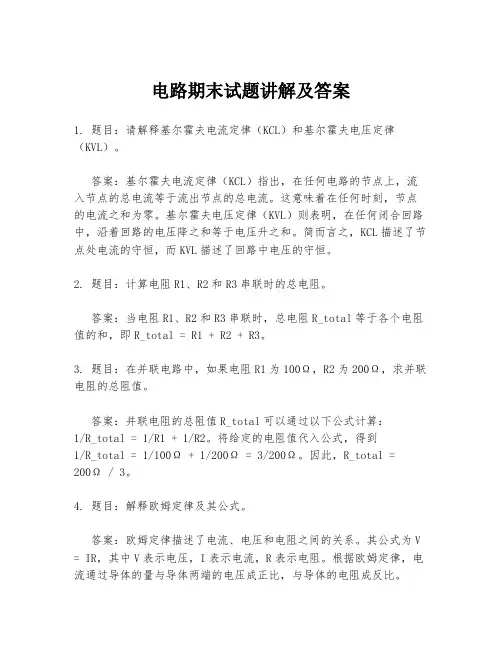

电路期末试题及答案
电路期末试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，总电阻与各部分电阻的关系是（）。
A. 等于最小电阻B. 等于各部分电阻之和C. 等于各部分电阻之差D. 无法确定答案：B2. 电容器的容抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先正比后反比答案：B3. 下列哪个元件不是半导体器件？（）。
A. 二极管B. 三极管C. 集成电路D. 电容器答案：D4. 在理想变压器中，一次侧和二次侧的电压与匝数的关系是（）。
A. 正比B. 反比C. 无关D. 先正比后反比答案：A5. 根据基尔霍夫电压定律，任何闭合回路中，各段电压的代数和等于（）。
A. 0B. 电源电动势C. 电源内阻电压D. 无法确定答案：A6. RC串联电路中，当电阻等于电容的充电时间常数时，电路的充电量达到（）。
A. 50%B. 63.2%C. 75%D. 100%答案：B7. 在三相交流电路中，线电压与相电压的关系是（）。
A. 相等B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的（）。
A. 电流与电压相位差为45°B. 电流与电压相位差为30°C. 电流滞后电压D. 电流超前电压答案：B9. 电路中产生电磁感应的条件是（）。
A. 电路必须闭合B. 磁场必须变化C. 电路中的磁通量必须变化D. 电路中的电流必须变化答案：C10. 在正弦交流电路中，电感的感抗与电容的容抗相等时，电路的工作状态称为（）。
A. 纯电阻状态B. 谐振状态C. 感性负载D. 容性负载答案：B二、填空题（每题2分，共20分）11. 一个电路的总电阻为600Ω，其中包含一个100Ω的电阻，若该电阻增大到300Ω，则总电阻变为______Ω。
答案：30012. 电路中两点间的电位差为12V，若通过这段电路的电流为2A，则这段电路的功率为______W。

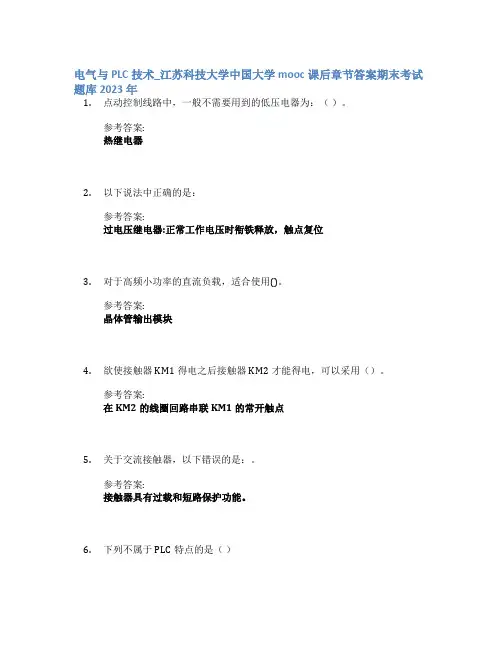

电气与PLC技术_江苏科技大学中国大学mooc课后章节答案期末考试题库2023年
电气与PLC技术_江苏科技大学中国大学mooc课后章节答案期末考试题库2023年1.点动控制线路中，一般不需要用到的低压电器为：（）。
参考答案:热继电器2.以下说法中正确的是：参考答案:过电压继电器:正常工作电压时衔铁释放，触点复位3.对于高频小功率的直流负载，适合使用()。
参考答案:晶体管输出模块4.欲使接触器KM1得电之后接触器KM2才能得电，可以采用（）。
参考答案:在KM2的线圈回路串联KM1的常开触点5.关于交流接触器，以下错误的是：。
参考答案:接触器具有过载和短路保护功能。
6.下列不属于PLC特点的是（）参考答案:设计、安装、调试和维修工作量大7.电器的两种最基本的、最典型的功能是：和。
参考答案:分断闭合8.交流接触器是一种用来接通或分断电路的自动控制电器。
参考答案:频繁主9.可编程控制器系统和继电器接触器系统的差别是：可编程控制器采用（）逻辑；继电器接触器系统采用（）逻辑。
可编程控制器采用（）行工作方式；继电器接触器系统采用（）行工作方式。
参考答案:程序；接线。
串；并10.置位/复位触发器SR，置位、复位信号分别为“1”、“1”时，输出位状态为（）。
参考答案:11.定时器的输入IN端和输出Q端的数据类型为（）。
参考答案:Bool12.热继电器的常闭触点应接在()中，以对电路起保护作用。
参考答案:接触器线圈电路13.下面哪种寻址方式是对字的寻址（）参考答案:MW214.欲使接触器KM1和接触器KM2实现互锁控制，需要（）。
参考答案:在两接触器的线圈回路中互相串入对方的常闭触点15.若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有（）功能。
参考答案:零压保护16.继电器主要用于（大/小）电流电路，其触点常接在控制电路中，反映控制信号，触点容量较（大/小）。
（有/无）主、辅触点之分，且（有/无）灭弧装置。
参考答案:小小无无17.利用强制表进行程序仿真时，以下哪一项是本程序对应的输入端口IN的修改值（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电路原处于稳态，t =0 时开关闭合，试用运算法求电流 i (t)。
解：(1) 计算初值V )(u c 10=- 0)(i L =-0(2) 画运算电路s 1L s = ss sC 1111=⨯=(3) 应用回路电流法0s )0(u s )s (I s )s (I )s s 1(C =-=-++-11121ss )0(u )s (I )s ()s (I s -C 111121==++- 2)s s (s 1)s (I )s (I 2++==21 (4)反变换求原函数j 1p j 1p p :)s (D --=+-===321030，，个根有)j 1s (K j 1s K s K )s (I 3+++-++=2121s )s (I K s ===01j)2(1)j 1s )(s (I K j 1s +-=-+=+-=12 j)2(1)j 1s )(s (I K j 1s 3--=++=--=1)j 1s ()j 1(21j 1s )j 1(21s 21)s (I ++---++-=)t sin e t cos e 1(21)t (i )s (I L t t 1-----==3、如图所示电路，R 1=R 3=R 4= 1K Ω ，R 2=R 5=2K Ω，u i =1V,求i 5。
【例】解：对节点①，②列KCL 方程为10u R 1u R 1u )R 1R 1(1221=-+- 00=-++u R 1u )R 1R 1(443 -+=u u带入数据有10=--u 21u 32 020=-+u u -+=u u解得 u 0=4V 故得i 5=50R u =310×24=2 mA 4、如图所示电路，求输出端电压u o 。
【例】解：对节点列KCL 方程为0616161616132=--++-u u u ）（V u 4=- V u 33= 联立求解得 u 2=9V 故 A u u i 16396321=-=-=A u u i 61634632=-=-=-A i i i 67611213=+=+=故得u 0=－63i +3=－6×67+3=4V5、如图所示电路， u S =12V, iS =2A 。
当1-1’端口开路时，电路N 吸收的功率为16W ；当2-2’端口短路时，电路N 吸收的功率为16W ，且i 2”=－2/3A 。
求u S 和 i S 同时作用时，此两个电源各自发出的功率为多少【例】解：当1-1’端口开路时，u s 单独作用，产生的电流为i ’2，故i ’2=s u 16=1216=34A 当2-2’端口短路时，i s 单独作用，产生的电流为i ’’2=-32A ，产生的电压为u ’’1-1’=216=8V当u s ，i s 同时作用时，产生的电流为 i 2=i ’2+i ’’2=34+（-32）=32A 故u s 发出的功率为 P s1=u s i 2=12×32=8W 由题意知，当i s =2A 时，i ’’s =-32A ；根据互易定理知，当u s =2V 时，u 1-1’=-32时，则当u s =12V 时，u ’1-1’=-32×212=-4V故u 1-1’= u ’1-1’+ u ’’1-1’=-4+8=4Vi s 发出的功率为 P s2=4×2=8W6、如图所示电路，t<0时S 打开，已知当t=0时刻闭合S ，求t>0时的u C (t)和i 1(t)。
【例】解：（1）将电容C 断开，得开路电压为u 0c =2V（2）将电容C 短路，求短路电流i sc ，其对应的电路如图a 所示图a（11+21）ϕ=12=-4i sc 即23ϕ=2-42ϕ故ϕ=74V故i sc =2ϕ=274=72A（3）从电容C 向左看去的端口输入电阻为R0=sc c i u 0=722=7Ω （4）可作出等效电路，如图b ，根据图b 有u c （0+）=u c （0-）=0，u c （∞）=2V ，τ=R 0C=7×3×106=21×106S 。
故得 u c（t ）=2-（2-0）e -τ1t =2（1- e211-×610t ）ε（t ）V又得i c （t ）=-3×10-6）（t u dtd c =-3×10-6×211×106e 211-×106t =-72C 211-×610tε（t ）A图b7、如图电路，已知L 1中无基波电流，C 1中只有基波电流。
求L 1，L 2和i(t)。
【例 P355】解：L 1中无基波电流，说明L 2和C 2对基波发生了并联谐振，故得L 2=221C ω=60×100×110012=1H C 1是只有基波电流，说明L 1，L 2，C 2支路对3次谐波发生了串联谐振，该支路阻抗为Z=2222j3ωC1j3ωLj3ωC1×j3ωL+j3ωL1+=j()[]()1222212212-ω--ωωCL3LLCLL33=0得L1=()1222-ωCL3L2=1130012-×100×1×6-=直流分量单独作用时，有I0=110R=10010=基波分量单独作用时，有I1=121150CjRRω++∠=∠140Ai1（t）=（100t+140）A3次谐振波分量单独作用时，i3（t）=130020Rtcos= A故i（t）=I0+ i1（t）+ i3（t）=+（100t+140）+ A8、如图所示二端口网络的A参数矩阵为A=⎥⎦⎤⎢⎣⎡21302.输出端接以电阻R。
今将电阻R并联在输入端口，如图b所示，且知图a输入端口的输入电阻为图a的6倍，求此R的值。
【例P479】解：二端口网络的方程为U1=2U2-30I2，I1=又有U2=-RI2故图a电路的输入电阻为R in=11IU=222221302IU.IU--=()()222221302IRI.IRI----=21302++R.R图b电路中的二端口网络输入端口的输入电阻为R’in=11IU=222221302IU.IU--此时I2=0，代入上式有R’in=2212U.U=20Ω图b电路的输入电阻为R’’in=inin'RR'RR+⨯=2020+RR解得R=3Ω（R=-20Ω舍去）9、如图所示电路，u（t）=2cos（t）V，求Z为何值时，它能获得最大功率Pm,Pm的值为多少【例P273】解：题支中电路的去耦等效电路如图a所示，故端口ab的开路电压为U0c=551210.j.j++∠×=∠450V端口ab向左看去的输入阻抗为Z0=1++()55125512.j.j.j.j+++=1++∠=+Ω故可作出端口ab的等效电压源电路，如图c所示。
故当Z=Z0=时，Z能获得P m，且P m=24RUC=061417702..⨯=×103V图b图c。
