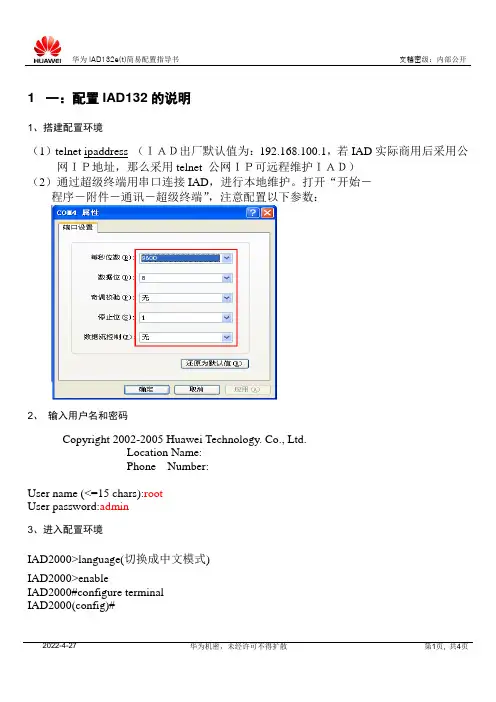

1 一：配置IAD132的说明1、搭建配置环境（1）telnet ipaddress （ＩＡＤ出厂默认值为：192.168.100.1，若IAD实际商用后采用公网ＩＰ地址，那么采用telnet 公网ＩＰ可远程维护ＩＡＤ）（2）通过超级终端用串口连接IAD，进行本地维护。

打开“开始－程序－附件－通讯－超级终端”，注意配置以下参数：2、输入用户名和密码Copyright 2002-2005 Huawei Technology. Co., Ltd.Location Name:Phone Number:User name (<=15 chars):rootUser password:admin3、进入配置环境IAD2000>language(切换成中文模式)IAD2000>enableIAD2000#configure terminalIAD2000(config)#4 、配置设备IP地址4.1 配置PPPoE获取IP地址IAD2000(config)#pppoe username _______ password _____IAD2000(config)#pppoe enable该方式用于IAD下挂在ADSL Modem，IAD通过PPPoE拨号获取IP地址。

4.2 配置固定IP地址IAD2000(config)#ip address{ ip-address<I> }:1.1.1.18{ net-mask<M> }:255.255.255.248{ def-gateway<I> }: 1.1.1.17该方式适用于那些能提供固定IP地址地方。

如IAD放置在营业厅，就使用移动的DCN 网地址；建议使用固定IP地址配置，配置完上述IP地址后，使用PING命令检查网络是否可达。

4.3 配置DHCP获取IP地址IAD2000(config)#dhcp enable该方式适用有DHCP SERVER，采用自动获取ＩＰ的网络环境。

1 一：配置IAD132的说明1、搭建配置环境（1）telnet ipaddress （ＩＡＤ出厂默认值为：192.168.100.1，若IAD实际商用后采用公网ＩＰ地址，那么采用telnet 公网ＩＰ可远程维护ＩＡＤ）（2）通过超级终端用串口连接IAD，进行本地维护。

打开“开始－程序－附件－通讯－超级终端”，注意配置以下参数：2、输入用户名和密码Copyright 2002-2005 Huawei Technology. Co., Ltd.Location Name:Phone Number:User name (<=15 chars):rootUser password:admin3、进入配置环境IAD2000>language(切换成中文模式)IAD2000>enableIAD2000#configure terminalIAD2000(config)#4 、配置设备IP地址4.1 配置PPPoE获取IP地址IAD2000(config)#pppoe username _______ password _____IAD2000(config)#pppoe enable该方式用于IAD下挂在ADSL Modem，IAD通过PPPoE拨号获取IP地址。

4.2 配置固定IP地址IAD2000(config)#ip address{ ip-address<I> }:1.1.1.18{ net-mask<M> }:255.255.255.248{ def-gateway<I> }: 1.1.1.17该方式适用于那些能提供固定IP地址地方。

如IAD放置在营业厅，就使用移动的DCN 网地址；建议使用固定IP地址配置，配置完上述IP地址后，使用PING命令检查网络是否可达。

4.3 配置DHCP获取IP地址IAD2000(config)#dhcp enable该方式适用有DHCP SERVER，采用自动获取ＩＰ的网络环境。

目录第1章产品简介 (1)1.1 网络定位 (1)1.2 业务功能 (2)1.3 系统结构 (2)1.4 实现原理 (4)1.5 组网应用 (4)第2章产品特点 (6)2.1 配置灵活 (6)2.2 高质语音 (6)2.3 多种呼叫模式 (6)2.4 易安装性 (7)2.5 易管理性 (7)2.6 易维护性 (7)2.7 高可靠性 (8)2.8 高安全性 (8)第3章系统技术指标和规范 (9)3.1 系统规格 (9)3.2 业务规格 (9)3.3 产品标准 (10)第4章缩略语表 (12)第1章 产品简介IAD （Integrated Access Device ）132E(T)综合接入设备（下文简称IAD132E(T)是华为技术有限公司下一代网络NGN （Next Generation Network ）解决方案中的重要部件，用以向公司等用户提供小容量VoIP （Voice over IP ）解决方案。

IAD132E(T)通过标准的SIP （Session Initiation Protocol ）协议与软交换设备配合组网，在软交换设备的控制下完成主被叫之间的话路接续。

IAD132E(T)的产品外观如图1-1所示。

图1-1 IAD132E(T)设备外观图1.1 网络定位IAD132E(T)位于NGN 用户接入层，在用户侧可提供模拟用户接入，在网络侧可通过10/100Base-TX 方式上行到IP 分组网，其在网络中位置如图1-2所示。

H.323GKMRS3rd Party ServerSoftSwitchEphoneSIP AMG5000SIPAAASCPTMGSoftSwitchIAD132E(T)TMG SGPSTNPSTNIP 网SIP TerminalIAD ：综合接入设备 AAA ：认证、授权和计费 SCP ：业务控制点3rd Party Server ：第三方服务器 MRS ：媒体资源服务器SofiSwitch ：软交换机 SG ：信令网关TMG ：中继媒体网关 AMG ：接入网关 Ephone ：以太网电话机图1-2IAD132E(T)在NGN网络中的位置1.2 业务功能IAD132E(T)可提供丰富的语音业务，如下所示：1. 语音业务●支持传统PSTN电话业务。

使用10.106.x.x私网地址通过互联网接入******************************************* ** IAD2000 Integrated Access Device ** *******************************************Copyright(C) 2002-2004 by HUAWEI TECH CO., LTDHost name:Phone:User name (<=15 chars):rootUser password (<=15 chars):adminIAD2000>enableIAD2000#configure terminalIAD2000(config)#eid zymy.jw.xz设备名一般设置为“专网名称.区域.徐州”的拼音缩写★Command executing, please wait...--------------------------------------------------Equipment ID :zycy1.xy.xz--------------------------------------------------IAD2000(config)#ip address{ ip-address<I> }:10.106.130.3此处为私网地址★{ net-mask<M> }:255.255.255.0{ <cr>|gateway-ip<I> }:10.106.130.1Command:ip address 10.106.130.3 255.255.255.0 10.106.130.1Changing net parameter may affect current service, continue?[Y|N]:yCommand executing, please wait...--------------------------------------------------Device network configuration is:IP address: 10.106.130.3Subnet mask: 255.255.255.0Default Gateway: 10.106.130.1--------------------------------------------------Begin Register to IADMS............................................Register time outIAD2000(config)#iadms{ dns<K>|iadms_address<I>|ip<K>|name<K>|register<K>|handshake<K> }:ip{ iadms_address<I> }:221.130.83.129 固定IP地址{ getcommunity<S><1,15> }:zymy-get此处前缀与设备名保持一致★{ setcommunity<S><1,15> }:zymy-set★{ trapcommunity<S><1,15> }:trap{ <cr>|iadmsTrapPort<U><0,65535> }:162Command:iadms ip 221.130.83.129 zymy-get zymy-set trap 162IAD2000(config)#iadms dns disableIAD2000(config)#iadms handshake interval 30IAD2000(config)#interface mg 0IAD2000(config-if-mg-0)#if-mg attribute{ port<K>|domain-name<K>|mgcip<K>|mgcport<K>|interface-name<K> }:domain-name { domain-name<S><1,60> }:zymy.jw.xz此处域名与设备名保持一致★{ <cr>|port<K>|mgcip<K>|mgcport<K>|interface-name<K>|password<K> }:mgcip{ mgcip<S><0,64> }:218.206.138.126 固定IP地址{ <cr>|port<K>|mgcport<K>|interface-name<K> }:Command:if-mg attribute domain-name zymy.jw.xz mgcip 218.206.138.126IAD2000(config-if-mg-0)#show if-mg attribute-------------------------------------------------MGID Protocol Codetype DomainName0 MGCP text zymy.jw.xzTransmode IADPort IADIP Interface stateUDP 2427 10.106.130.3 Inteface waiting for ack MGCport MGCIP/DomainName InterfaceName2727 218.206.138.126 aaln-------------------------------------------------IAD2000(config-if-mg-0)#exitIAD2000(config)#writeCommand executing, please wait...Main control board in slot 0 starts to save configuration data, please wait......IAD2000(config)#The configuration data backed up for the main control board in slot 0 is: 96%The configuration data backed up for the main control board in slot 0 is: 98%The configuration data backed up for the main control board in slot 0 is: 100%The backup of configuration data on the active board in slot 0 has been completedIAD2000(config)#exitIAD2000#exitYou have quitted from the system! Press any key to get started!。
