第5章 道路通行能力分析

第5章 道路通行能力分析


服务水平F：交通处于强制流状态，车辆经常排成队，跟着前面的车
辆停停走走，极不稳定。在此服务水平下，交通量与速度同时由大变小，直到 零为止，而交通密度随交通量的减少而增大。 以上六级服务水平的描述是针对非中断性交通流的公路设施的 。
我国公路服务水平现分为四级，一级相当于美国的A、B两级，二、 三级分别相当于美国的C级及D级，四级相当于美国的E、F两级。
高速公路交通量与车速及交通密度关系图分别见图5-1和图5-2。
图5—1 理想条件下交通量—车速的关系图
图5—2 理想条件下交通量—密度的关系图
美国将服务水平分为A至F六级：
服务水平A：交通量很小，交通为自由流，使用者不受或基本不受交通流中
其他车辆的影响，有非常高的自由度来选择所期望的速度，为驾驶员和乘客提供的 舒适和便利程度极高。 服务水平B：交通量较前增加，交通处在稳定流 范围内的较好部分。在交通流中，开始易受其他车辆的干扰，但选择速度的自由度 相对来说还未受影响，只是驾驶自由度比服务水平A稍有下降：由于其他车辆开始 对少数驾驶员的驾驶行为产生影响，因此所提供的舒适和便利程度较服务水平A低 一些。 服务水平C：交通量大于服务水平B，交通处在稳定流范围的中 间部分，车辆间的相互作用变得大起来．选择速度受到其他车辆的制约，驾驶时需 特别注意其他车辆的动态，舒适和便利程度有明显下降。
三、道路通行能力和服务水平的作用
1 用于道路设计 根据设计通行能力与设计小时交通量的对比，可分析得出所设计公路的技术等 级及多车道公路的车道数，以及是否需要设置爬坡车道，亦可在道路设计阶段，进 行公路各组成部分的通行能力和服务水平分析，发现潜在的瓶颈路段予以改进，从 而在设计阶段就消除了将来可能形成的瓶颈路段。 2 用于道路规划 在分析当前交通流的质量水平．评估现有公路网承受交通的适应程度的基础上， 通过交通量预测及投资效益和环境影响的评估，提出改善相提高公路网的规模和建 设项目及其实施步骤。 3 用于道路交通管理 根据预测交通量的增长情况和运行条件的分析，制定各阶段的交通管理措施。
交通工程学——道路通行能力

交通工程学——道路通行能力

轴的平均值；
K2 —系数：三路交叉口K2＝150 （pcu/h）， 四路交叉口K2＝140 （pcu/h）。
34
四、信号交叉口的通行能力
概述 交叉口信号是由红、黄、绿三色信号灯组成的，用以指挥车辆
的通行、停止和左右转弯，随信号灯色的变换使车辆通行权由一个方 向转移给另一个方向，根据信号周期长度及每个信号相所占时间的长 短，可以计算出交叉口的通行能力。
行能力，即：
C规划(设计) =Co× v/c
19
第三节 交叉口通行能力
20
一、概述
定义 两条或两条以上的道路在同一平面相交称为平面交叉。两条
不同方向的车流通过平交路口时产生车流的转向、交汇与交叉，在平 交路口可能通过此相交车流的最大交通量就是交叉口的通行能力。 分类：
无控制交叉口 环行交叉口 信号控制交叉口
7
管制条件：是指道路管制设施装备的类型、管理体制的层次，交通信 号的位置、种类、配时等影响通行能力的关键性管制条件，其它还有 停车让路标志、车道使用限制，转弯禁限等措施。 其它条件：有气候、温度、地形、风力、心理等因素。但其中直接影 响通行能力数值的主要因素有：车行道宽度及侧向净空，车行道数量、 交通组成、驾驶员特性、道路纵坡、横向干扰与视距等。
18
三、规划（设计）通行能力
概念： 设计通行能力或称规划通行能力，是指道路根据使用要求的
不同，按不同服务水平条件下所具有的通行能力，也就是要求道路所 承担的服务交通量，通常作为道路规划和设计的依据。 计算：
只要确定道路的实际通行能力（ Co），再乘以预先给定服务 水平的服务交通量与通行能力之比（v/c），就得到规划（设计）通
23
二、无信号控制的交叉口通行能力
十字形交叉口通行能力计算方法：当出现可插间隙时间α时，次要方 向的车流可以相继通过的随车时距为β，推导出下列计算公式：
交通工程学 第五章 5-1 通行能力分析

交通工程学 第五章 5-1 通行能力分析

道路的通行能力和服务水平从不同的角度反映了道路 的性质与功能，通行能力主要反映道路服务数量的多少或 能力的大小，服务水平主要反映了道路服务质量或服务的 满意程度。通行能力和服务水平两者是不能分开的。
第一节 道路通行能力和服务水平
一、道路通行能力概述
(一)基本概念 道路通行能力是道路能够疏导或处理交通流的能力。
第一节 道路通行能力和服务水平
二、道路服务水平概述
由于实际确定服务等级时，难以全面考虑和综合上述请 因素，往往仅以其中的某几项指标作为代表。如行车速度及 服务交通量与通行能力之比，作为路段评定服务等级的主要 影响因素。同时，由于这几项指标比较易于观测，而且车速 和服务交通量也同其它因素有关，所以取此二者作为评价服 务水平的主要指标是有一定根据的。
、货车、大车、小车、长途、短途等交通组成和分布，车道 中交通密度、流量，流向及方向分布，横向干扰等。
3)管制条件，是指道路管制设施装备的类型、管理体制的 层次，交通信号的位置、种类、配时等影响通行能力的关键 性管制条件，其它还有停车让路标志、车道使用限制，转弯 禁限等措施。
4)其它条件，有气候、温度、地形、风力、心理因素等。
第一节 道路通行能力和服务水平
二、道路服务水平概述 目前服务水平大体按下列指标划分： 1) 行车速度和运行时间； 2) 车辆行驶时的自由程度(通畅性)； 3) 交通受阻或受干扰的程度，以及行车延误和每公里停
车次数等； 4) 行车的安全性(事故率和经济损失等)； 5) 行车的舒适性和乘客满意的程度； 6) 最大密度，每车道每公里范围内车辆的最大密度； 7) 经济性(行驶费用)。
第五章 道路通行能力分析
道路通行能力是道路规划、设计及交通管理等方面的 基本参数，其具体数值的变化随道路等级、线形、路况、 交通管理与交通状况的不同而有显著的变化。
第五章 通行能力调查

第五章 通行能力调查


2．车头间距的Байду номын сангаас测
在高处进行摄影观测时，要预先在路面上按一定距 离间隔设置标记(例如粘贴白色纸带)，供分析时 量测距离用。有时亦可通过量测现场实物来决定 距离(如车道线虚线、护栏柱或电杆的间距等)。 观测时摄象机的位置越高越好，最好高于三层楼 房，其画面速度应视现场车辆行驶速度和摄象范 围大小决定。对于市区道路一般取4画面／s；对 于高速公路要取8画面／s。通常使用16mm录象 带，如欲提高观测精度则需用35mm录象带。
第一种是专门组织一批汽车按一定速度、一定流向进出交 叉口使其达到饱和，同时进行观测。这一方式的主要缺点 在于需要调动大量汽车、大量人力，耗用许多汽油且难于 组织实施，此外，行驶路线和运行状况也不同于原交叉口 的实际情况，存在着一定程度的失真，所以用得不多。 第二种方式是阻车观测，它利用原有钱路上的车辆，使 其在一段较短时间内暂停通行，当各进口引道上积累了一 定数量的车辆之后再开始放行，于是便可使环行交叉口在 一个短时间内处于饱和状态。第二种方式的实施尽管也有 不少困难，尤其是如果准备不充分又缺乏经验时，可能会 造成短时间的阻塞，影响正常交通。国内几个城市的阻车 试验表明：事先做好充分的准备，选择适当的阻车时间， 适当缩短阻车持续时间，仔细分析可能发生的阻塞情况并 准备好相应的疏导方案，那么采用阻车观测较为方便而且 观测结果的真实性也较强。
3．车道利用率的观测
车道利用率是指一个车道的交通量与全部车道 交通量的比率。观测者只需分别测出每一车 道的交通量即可算出。
4．超车次数的观测
分别在调查区间的前后断面记录每辆车的通过 时间与车牌号，对照两断面的记录，再根据 车辆的通过顺序即可求得超车次数。另外， 还可从高处直接观测一定路段内的超车次数。
交通工程学课件第5章56-道路通行能力

交通工程学课件第5章56-道路通行能力

服务水平 P155 表5-14
计算思路 双车道公路中任何一方向的车辆在行驶过程中， 不仅受到同向车辆的制约，还受到反向车流的 影响。因此，对通行能力和服务水平的计算要 采用双向同时分析的思路。
1
1、车行道最大服务交通量
M SVi CB (V / C)i
Msv i ——在理想条件下第i级服务水平的车行道双向最大服 务交通量(pcu／h)； CB ——基本通行能力，理想条件下车行道每小时双向合 理的期望能通行的最大交通量，CB=2500pcu／h； (V／C)i——第i级服务交通量与基本通行能力之比。
50(W0 1.5) 54 188W0
/
3
(%) 16W02
/
3
(%)
W0 3.5m W0 3.5m
W0 : 一条机动车道宽度(m)
当车道宽为标准宽度3.5m时，η=100%，车道宽
度与影响系数之间的变化关系如表5－24所示
9
Hale Waihona Puke 3．交叉口影响修正系数β的确定 交叉口影响修正系数，取决于交叉口控制方式及交 叉口间距。 当交叉口间距较小时，交叉口的停车延误在车辆行 驶时间中所占的比例较小，不利于道路空间的利用 、路段通行能力的发挥及路段车速的提高。 交叉口间距的增大，有利于提高路段通行能力及路 段车速，有利于充分利用道路空间
5
最小车头时距ht计算示意
6
二、城市道路路段设计通行能力
CD CB n'
式中：CD 单向路线设计通行能力(pcu／h)； CB 单向路线理想通行能力(pcu／h)；
γ 自行车影响修正系数； η 车道宽影响修正系数； n′ 车道数修正系数；
β 交叉口影响修正系数。
7
1．自行车影响折减系数γ的确定 ①机、非机动车道之间有分隔带γ =1 ②机、非机动车道间无分隔带，但自行车道不饱和γ =0.8 ③机、非机动车道间无分隔带，自行车道超饱和
08.教材第五章 交织区通行能力分析

08.教材第五章 交织区通行能力分析

车辆交织行为

在交织区进口断面之前已经有95%以上的交织车辆 靠近交织车道行驶，为交织做准备，而非交织车辆 则向非交织侧靠近以避免交织的较大影响。在交织 区长度1/2处， 90%的车辆可以完成变换车道行为 过程，而进行换车道前的车辆速度一般较换车道后 的车辆速度低。
交织区的交通特征
交织车辆的可接受间隙


交织区的交通特征
交通量在车道间的分布 交织区由交织侧向非交织侧，车道空间的 占有强度依次递增。交织行为主要在交织 侧车道进行，非交织侧车道车辆所受干扰 较小，车流中除了交织车辆外，都希望尽 量减少或避免交织干扰，因而非交织车辆 向非交织侧车道汇集，以获得平稳的行驶 车速和假设自由度。
交织区的交通特征
S w或Snw 24.1 80.47 d 1 a(0.3048)(式A的常数值如下：
a Sw Snw 0.226 0.020 b 2.2 4.0 c 1.0 1.3 d 0.9 1.0
计算得到：Sw=69.4km/h， Snw=81.9km/h
Vw= Vw1+ Vw2=578+301=879puc/h
Vnw=(3000+100)/[1.00×0.83×1.0]=3735pcu/h V=Vw+Vnw=879+3735=4614pcu/h
③
④
作交织图及列出计算所需之参数。 交织图见上图。参数如下： VR=Vw/V=879/4614=0.191 R=Vw2/Vw=301/879=0.342 L=300m 计算非约束情况下的交织车速Sw及非交织车速Snw。
⑥ ⑦
实例分析
对已有的一匝道一交织段作运行质量分析。 已知：交织段及其交通量示于下图，车道宽3.75m，平原地形， 两侧在1.75m内无侧障碍物，主线及匝道交通量中均有30%的 大型车。问这交织在什么服务水平下运行?
通行能力分析(课堂PPT)

通行能力分析(课堂PPT)

是指在理想的道路、交通、控制和环境条件下， 公路组成部分的一条车道或一车道的均匀段上或 一横断面上，不论服务水平如何，1小时所能通 过标准车辆的最大数量；
5
（2）可能通行能力（实际通行能力） 是指在实际或预测的道路、交通、控制及环境条
件下，一已知公路的一条车道或一车道对上述诸条件 有代表性的均匀段上或一横断面上，不论服务水平如 何，1小时所能通过的车辆（在混合交通公路上为标 准汽车）的最大数量； （3）设计通行能力
双车道公路
信号交叉口 无信号交叉口 市区干道
效率量度 交通密度（小客车辆/km/车道） 平均行程速度（km/h） 交通流率（小客车辆/h） 交通密度（小客车辆/km/车道） 时间延误（%） 平均行程速度（km/h） 平均单车停车延误（s/车） 储备通行能力（小客车辆/h） 平均行程速度（km/h）
美国道路通行能力手册15
实际的道路和交通状况，确定其修正系数，再以此 修正系数乘以前述的基本通行能力，即得到可能通 行能力；
而设计通行能力是指道路根据使用要求的不同， 按不同服务水平条件下所具有的通行能力，也就是 要求道路所承担的服务交通量。通常作为道路规划 和设计的依据。
只要确定道路的可能通行能力，再乘以给定服务 水平下的服务交通量与通行能力之比(V/C之比)，就 得到设计通行能力。
5.1.2 服务水平概述（续）
（4）服务水平分级
高速和一级公路主要以密度作为主要指标，其相应的服务水 平与运行状态，一级为自由流，二级为稳定流上限，三级为稳 定流下限，四级为饱和流。 双车道公路主要以车辆延误率作为服务水平分级的主要指标， 延误率在数值上等于排队行驶车辆数与总流量之比，其相应的 服务水平与运行状态应为一级自由流或较为自由，二级处于稳 定流中间范围自由受到限制，三级处于稳定流的下限，接近饱 和流，四级为处于不稳定的强制流状态。 在服务水平选用时原则上高速公路与一级公路应采用二级服 务水平设计，而其它公路一般应采用三级服务水平设计。
第5章：道路通行能力

第5章：道路通行能力

3 .道路通行能力分析的主要目的 确定某道路设施在通常条件下能容纳的最大交通量 确定在保持与规定运行特性相适应的条件下，某道路 设施所能容纳的最大交通量
§5-1 道路通行能力和服务水平
4 .道路通行能力分析的作用
① 确定新建道路的等级、性质、主要技术指标和线形 几何要素
② 确定现有道路系统或某一路段所存在的问题，针对 问题提出改进方案和措施，为道路改建和改善提供 依据
10％？、20％？30％………倍以上？
交通需求超过通行能力的 5～ 10％ 的程度 交通拥挤发生 严重交通拥堵
交通阻塞发生示意图
需要
累 计 交 通 量
容量増加
容量
时刻
通行能力是道路系统阻规划、设计阻、建设、阻 管理的指南针
塞
塞
塞
通过交通需求与通行发生能力比较，消除可以评价消 除 道路交通服务水平
服务水平的划分指标
行车速度和运行时间; 车辆行驶时的自由程度(通畅性); 交通受阻或受干扰的程度,以及行车延误和每
公里停车次数等; 行车的安全性(事故率和经济损失等); 行车的舒适性和乘客满意的程度; 最大密度,每车道每公里范围内车辆的最大密度; 经济性(行驶费用)
然而,由于实际确定服务等级时,难以全面考
t0
t0
l反 l制 l安 l车
l0
l0
计算的最大交通量为:
N最大

3600 ht

3600
l0
/
V 3.6

1000V l0
(辆 / h)
行驶车辆之间的最小安全间距为：
l0
l反
l制
l安
l车

3V.6t
交通工程学 第5章 道路通行能力

交通工程学 第5章 道路通行能力


§5-4 双车道公路通行能力
本节内容
• 双车道公路通行能力 • 多车道公路路段通行能力 • 城市道路通行能力分析
5.4.1 概述
1. 双车道公路路段通行能力
目前我国大多数干线及非干线公路均为双车道公 路，同时双车道公路也是我国公路网中最长、最普 遍的一种公路形式。由于双车道公路交通特性的独 特，车辆只能在对向车道有足够超车视距，必须进 入对向车道行驶若干距离后回到本向车道，才能完 成超车过程。因而此类交通流又不同于其他的非间 断流，一个方向上的正常车流会受另一方向上的车 流影响，因此双车道公路的两个方向中任何一个方 向的车流运行都受到对向交通的制约。故不能对单 个方向而必须对车行道双向通行能力和服务水平进 行总的分析计算。
平行式出口标线
5.3.2 高速公路基本路段通行能力分析
1. 高速公路的理想条件
(1) 3.75m≤ 车道宽度≤ 4.50m； (2) 侧向净宽≥ 1.75m； (3) 车流中全部为小客车； (4) 驾驶员均为经常行驶高速公路且技术熟练遵守交通法 规者。
2. 高速公路基本路段服务水平
3. 高速公路基本路段通行能力
关于道路通行能力的研究：
美国于1950年将其算法标准化编入美国《道路通行能力手 册》 Highway Capacity Manual，HCM)中。该手册不仅在美 国，而且在很多国家作为计算通行能力的规范书使用着。 日本于1960年制定了《公路工程技术标准》，该标准采用 了美国《公路通行能力手册》中的观点。1982在《道路交通 容量》一书中将日本的研究成果编入，论述了路段、平面交 叉路口、匝道、交织区间等公路各组成部分通行能力的算法 ，从而使日本的公路通行能力的计算标准化。 我国在20世纪80年代前期，通行能力实际应用中基本上引 用美国HCM的研究成果。然而中国的交通环境、交通组成和 车辆性能与国外有很大差别，主要是混合交通比较普遍。为 此，我国自1983年以来，由交通部牵头，连同一些大专院校 ，先后对通行能力进行了较大规模的研究，1996年，国家成 立了“九五”科技攻关“公路通行能力”课题组，对我国道 路通行能力进行了深入研究，最终出版《公路通行能力》， 是具有一定权威性。
交通工程学 第五章 5-1 通行能力分析

交通工程学 第五章 5-1 通行能力分析

者。
最大服务交通量
单向车行道的实际通行能力
单向车行道的设计通行能力
交织的定义
两个或多交通流在没有交通控制设施的情况下， 沿相同的大方向在相当长的公路路段中运行，其 中相交而过的交通流称为交织。
交织区长度
交织区构造型式
交织运行形式
约束运行－交织车辆只李永乐可供使用的车道中比所期望 使用的为少的一部分，而非交织车辆则利用了比期望多的 部份。
美国将服务水平分为A至F六级描述摘要如下：
服务水平A：交通量很小，为自由流，使用者不受或基本不受交 通流中其他车辆的影响，有非常高的自由度来选择所期望的速度 和进行驾驶，为驾驶员和乘客提供的舒适便利程度极高。
服务水平B：交通量较前增加，交通在稳定流范围内的较好部分 。在交通流中，开始易受其他车辆的影响，选择速度的自由度相 对来说还不受影响，但驾驶自由度比服务水平A稍有下降。由于 其他车辆开始对少数驾驶员的驾驶行为产生影响，因此所提供的 舒适和便利程度较服务水平A低一些。
80.47 (1 VR
)b (V
/
N )c
Ld
书中表5-7分别给出相应参数a、b、c、d在相应构造 型式和运行形式中的取值。
交织区段设计通行能力
1、给出交织构造型式及N、L和交通量各值。 2、根据所采用的服务水平级别，从表5-10中查处最小平均交织
行驶速度及最小平均非交织行驶速度；
第一节 道路通行能力和服务水平
二、道路服务水平概述 目前服务水平大体按下列指标划分： 1) 行车速度和运行时间； 2) 车辆行驶时的自由程度(通畅性)； 3) 交通受阻或受干扰的程度，以及行车延误和每公里停
车次数等； 4) 行车的安全性(事故率和经济损失等)； 5) 行车的舒适性和乘客满意的程度； 6) 最大密度，每车道每公里范围内车辆的最大密度； 7) 经济性(行驶费用)。
《交通工程》复习题

《交通工程》复习题

第一章绪论一．单项选择题1．交通工程学作为一门独立的工程技术科学诞生于（）A．1921年 B.1930年 C.1980年 D. 1981年2．世界上最先创办交通工程（道路交通）专业的学校是（）A．哈佛大学 B.京都大学 C.牛津大学 D. 同济大学二．多项选择题1．交通工程学作为一门独立的学科，研究领域是( )A．公路 B.城市交通 C.综合运输 D.道路交通2．以下是交通工程学的研究方向的是( )A．工程 B.教育 C.法规 D.环境 E.能源3．下列是交通工程学的特点的是( )A.系统性B.综合性C.交叉性D.社会性E.超前性F.动态性4．交通工程学的研究对象是( )A.人B.车C.路D.环境三．简答题交通工程学的定义是什么？其研对象和研究目的分别是什么？交通工程学的主要研究内容是什么？试述交通工程学的产生和发展历史。

交通工程学的性质及与其它学科的联系是什么？从我国目前的交通现状和国外交通工程的发展进程来看，你认为我国交通的发展方向应如何？当前应着力解决哪些问题？交通工程学与交通运输系统工程有什么联系？结合本人的工作实际，谈谈交通工程学与你的工作有哪些联系？交通工程学对你的工作有什么指导作用？第二章交通特性分析一．单项选择题1．_________时间是驾驶员控制汽车行驶性能最重要的因素（）A．知觉 B.判断 C.知觉—反应 D. 感应2．各种感应器官中给驾驶车辆中的驾驶员提供信息最多的是（）A．听觉 B.触觉 C.视觉 D. 嗅觉3．各种感应器官中给驾驶车辆中的驾驶员提供信息最多的是（）A．听觉 B.触觉 C.视觉 D. 嗅觉4．利用中央分隔带把车行道一分为二，分向行驶。

这种道路称为（）A．一块板 B. 二块板 C. 三块板 D. 四块板5．一般来讲，驾驶员开始制动前，最少需要（）s的知觉——反应时间A．0.5 B.0.4 C.0.6 D.16．车辆行驶路程与通过该路程的所需总时间之比，是指（）A．行驶车速 B.行程车速 C.区间车速 D.运行车速7．某双向道路，两个方向的交通量分别为400辆/小时和600辆/小时，该道路的方向不均匀系数K D应为（）A．40% B．60% C．50% D．66.7%8．关于第85%位车速和第15%位车速，正确的是( )A.第85%位车速是指在行驶的全部车辆中有85%未达到的车速B.第15%位车速是指在行驶的全部车辆中有15%达到的车速C.第85%位车速用于确定观测路段的最大限制车速D.第15%位车速用于确定观测路段的最大限制车速9．AADT指（）A．平均日交通量 B. 平均工作日交通量C. 年平均日交通量D. 年平均工作日交通量10．在交通管理上用做路段的最高限制车速是（）A．15%位车速 B. 50%位车速 C. 第30位小时车速 D. 85%位车速11．由各种交通组成部分之间的相互干扰而引起的延误称为（）A．运行延误 B. 停车延误 C. 固定延误 D. 干扰延误12.某双向两车道乡间公路，2002年3月20日测得三月份星期一平均日交通量为15800辆/日，月变系数为0.96，星期一的日变系数为0.97，第30位小时系数为12.5%，方向不均匀系数为0.6，单车道通行能力取800辆/小时，则该公路需________A．不需扩建 B．至少修建4车道C．至少修建3车道 D．至少修建5车道二．多项选择题1．汽车的动力性主要表现的三个方面是( )A．最高车速 B.通过性 C.加速时间 D.爬坡能力 E.稳定性2．汽车的制动性能包括( )A. 制动效能B.制动力C. 制动时汽车方向稳定性变窄D. 制动效能的恒定性3．行人的过街时间的长短主要取决于( )A．汽车交通量 B.街道宽度 C.行人心理因素 D.绿灯时间 E.绿性比4．城市道路按其在城市道路系统中的地位、交通功能分为( )A．快速路 B.主干路 C.支路 D.次干路 E.一级道路5．分析交通量的特性分析，一般从（）方面进行分析A．时间分布 B.空间分布 C.构成 D.延误6．下列指标反应交通量的空间分布的是（）A．城乡分布 B.路段上的分布 C.方向分布D.车道上的分布E.PHF三．简答题驾驶员的交通特性主要表现在哪几个方面？它与交通安全有何联系？驾驶疲劳的因素有哪些？驾驶疲劳与肇事的关系是什么？影响驾驶员反应时间的因素有哪些？汽车的动力性能指的是什么？汽车的制动性能包括哪几方面？制动距离和停车距离有何不同？和公路相比，城市道路的特点主要有哪些？城市道路横断面形式分几种？它们的优缺点及适用条件是什么？城市道路系统常见类型是什么？行车道宽度是如何确定的？什么是道路的平面线形？其构成要素是什么？什么是视距？分几种？什么叫视野？什么叫隧洞视？如何避免隧洞视？道路交通的要素是什么?试述它们之间的相互关系。

第5章-实际道路通行能力

③ 控制条件 是指交通控制设施的形式及特定设计和交通规则
④ 环境条件 指横向干扰程度以及交通秩序等。 基本参照通行能力 通行能力计算时需要有一种具体公路均能与之对比的基本参照 通行能力
道路通行能力的分类
基本通行能力 basic capacity
公路的某组成部分在理想的道路、交通、控制和环境条件下，一条车道的一 横断面上，不论服务水平如何，1h所能通过标准车辆的最大辆数(pcu) → 通常以高速公路上观测到的最大交通量为基准(理想、理论通行能力)
②大型车的修正系数fHV
f HV
PHV EHV
1 1 PHV ( EHV 1)
大型车交通量占总交通量的百分比； 大型车换算成小客车的车辆换算系数。
③驾驶员条件的修正系数fP
fP ＝1.00~0.90
【例】 一四车道高速公路，设计速度为100km/h， 单向高峰小时交通量VP＝1800pcu/h，大型车占40%， 车道宽3.50m，侧向净空1.75m，紧挨行车道两边均有 障碍物，重丘地形。分析其服务水平，问其达到可能 通行能力之前还可增加多少交通量。实地观测平均速 度为56Km/h。
解 为求服务水平要计算V/C： (1) 查表（9-4、9-5）得诸修正系数 fW＝0.97，EHV＝2.5， fHV=1/[1+0.40×(2.5-1)]=0.625, (2) 计算V/C
fP=1.0
V / C VP /[CB N fW f HV f P ] 1800/[2000 2 0.97 0.6251.0] 0.74
基本参照通行能力通行能力计算时需要有一种具体公路均能与之对比的基本参照通行能力道路通行能力的分类基本通行能力basiccapacity公路的某组成部分在理想理想的道路交通控制和环境条件下一条车道的一横断面上不论服务水平如何不论服务水平如何1h所能通过标准车辆的最大辆数pcu通常以高速公路上观测到的最大交通量为基准通常以高速公路上观测到的最大交通量为基准理想理论通行能力理想理论通行能力可能通行能力possiblecapacity公路的某组成部分在实际实际的道路交通控制及环境条件下一条车道的一横断面上不论服务水平如何不论服务水平如何1h所能通过的车辆的最大辆数pcu是现实条件道路上的最大交通量实际通行能力是现实条件道路上的最大交通量实际通行能力设计通行能力designcapacity公路的某组成部分在预测预测的道路交通控制及环境条件下一条车道的一横断面上在指定的设计服务水平下在指定的设计服务水平下1h所能通过的车辆的最大辆数pcu是道路规划设计的依据实用通行能力是道路规划设计的依据实用通行能力道路条件道路条件车道幅宽十分大35m以上到路旁障碍物的距离足够大侧向净空在175m以上线性条件良好交通条件交通条件交通流仅由小客车构成无车型混合机非混合没有任何速度限制控制条件控制条件是指交通控制设施的形式及特定设计和交通规划环境条件环境条件指横向干扰程度以及交通秩序等理想条件

第5章 道路通行能力


算例
一四车道高速公路，设计速度为100km/h，单向高峰小时交通 量Vp＝1800辆/h，大型车占40％，车道宽3.50m，侧向净空 1.70m，紧挨行车道两边均有障碍物，重丘地形。分析其服务水 平，问其达到可能通行能力之前还可增加多少交通量。
解： （1）求服务水平
V Vp C Cp
单向高峰小时交通量 Vp

实际通 行能力
设计通 行能力
望能通过车辆的最大小时流率。 在道路设计阶段，在预测的道路、交通、控制及环境条件下， 一条车道或一均匀段上或一交叉点，在选定的服务水平下的通过

车辆的最大小时流率能力。
2.通行能力的单位使用 交通量 在一定 时段内实 际统计到 的通过观 测点的车 辆数

交通流率 某一稳定 流最小时段 的交通量扩 大为某一计 时单位的交 通量。 15min扩 大到一小时
≥48 <48
<2200 0~2200
≥47 <47
接近 1.0 >1.0
<2100 0~2100
≥45 <45
接近 1.0 >1.0
<2000 0~2000
高速公路基本路段服务水平分级表
三、高速公路基本路段通行能力
通行能力和服务水平分析基本公式
1.最大服务交通量
道路服务水平
MSVi CB .(V / C)i
小交通量条件下大型车导致周围 车辆行驶路线偏移
大型车导致交通流中出现大间隙
2. 大型车的修正系数fHV
1 1 PHV ( EHV 1)
f HV
式中：PHV－大型车交通量占总交通量的百分比； EHV－大型车换算成小客车的车辆换算系数。
3. 驾驶员条件的修正系数fP

5第五章道路通行能力分析

2. 计算通行能力的时间单位、交通量和交通流率
由于时间单位愈大，交通不均匀性亦愈大，就愈不能很好反应交通量与运行质量之间 的关系。因此，通常是以小时为单位来计算通行能力和设计交通量。我国现阶段仍用小 时交通量而不用交通流率。
3. 理想条件
(1) 道路条件：是指公路的几何特征（车道数、车道、路肩、中央带等的宽度，侧向净 宽，设计速度及平、纵线形和视距等）。 (2) 交通条件：是指交通特征（交通流中的交通组成、交通量、不同车道中的交通量分 布、上下行方向的交通量分布）。 (3) 控制条件：是指交通控制设施的形式及特定设计和交通规划。 (4) 环境条件：指横向干扰程度以及交通秩序等。
3. 最大服务交通量
每一服务水平有其服务质量的范围。
4. 公路设计采用的服务水平等级
高速公路基本路段、匝道－主线连接处、交织区均采用二级服务水
平。
不控制进入的汽车多车道公路路段在平原微丘的地区采用二级服务
水平，在重丘山岭地形及在近郊采用三级服务水平。
不控制进入的汽车双车道公路路段采用三级服务水平。
混合交通双车道公路段采用三级服务水平。
1.基本概念：
不论服务水平如何，1h所能通过的最大车辆数（标准车或实际车） 。
设计通行能力：指一设计中的公路的一组成部分在预测的道路、交通、控制及环境条件
下，该组成部分一条车道或一车行道对上述诸条件有代表性的均匀段上或一横断面上，
在所选用的设计服务水平下，1h所能通过的最大车辆数（标准车或实际车）。
4
通行能力概述
8
公路服务水平概述
C级：交通量大于服务水平B，交通处在稳定流范围的中间部分，但车辆间的相互影响 变得大起来，选择速度受到其他车辆的影响，驾驶时需相当留心部分其他车辆，舒适和 便利程度有明显下降。 D级：交通量又增大，交通处在稳定交通流范围的较差部分。速度和驾驶自由度受到严 格约束，舒适和便利程度低下。当接近这一服务水平下限时，交通量有少量增加就会在 运行方面出现问题。 E级：此服务水平的交通常处于不稳定流范围，接近或达到水平最大交通量时，交通量 有小的增加，或交通流内部有小的扰动就将产生大的运行问题，甚至发生交通中断。此 水平内所有车速降到一个低的但相对均匀的值，驾驶自由度极低，舒适和便利程度也非 常低，驾驶员受到的挫折通常是大的。此服务水平下限时的最大交通量即为基本通行能 力（理想条件下）或可能通行能力（具体公路）。 F级：交通处于强制状态，车辆经常排成队，跟着前面的车辆停停走走，极不稳定。在 此服务水平中，交通量与速度同时由大变小，直到零为止，而交通密度则随交通量的减 少而增大。

道路通行能力分析

!第二章1双车道公路具有哪些交通特性？（1）驾驶员交通特性：反应时间，判断能力，驾驶倾向性与稳定性：（2）车辆交通特性：一般车辆运行特性（自由行驶、跟驰、超车、停止超车），慢车运行特性（慢车动力性能、慢车运行特征）；（3）道路交通特性：道路宽度，道路线形，视距（停车、会车、超车）.2计算双车道公路路段通行能力时需要考虑哪些因素的影响？是分别予以说明。

需要考虑①基本通行能力②行车道宽度对通信能力的修正系数③方向分布对通行能力的修正系数④路侧干扰对通行能力的修正系数⑤交通组成对通行能力的修正系数3简述自由流速度概念，并分析其影响因素。

自由流速度是指公路上不受其他车辆干扰，根据驾驶员主观意愿自由选择的行驶速度。

影响因素：（1）路面宽度（2）地形条件（3）路侧干扰（4）街道化程度第三章1多车道公路路段的特点是什么？多车道公路车辆经常有外侧车道驶入内侧车道或者有内侧通过外侧车道驶出，这种车道转移常常影响正常行驶的车辆，外侧车道受干扰最人。

但是，多车道公路车辆超车时不影响对向车流的运行，车辆运行只受同方向车流的影响，故处于不同位置的行车道所受干扰不同，受影响的程度也不同。

2对比分析双车道公路和多车道公路通行能力影响因素。

二者有何差异，原因是什么？双车道公路的通行能力结合行车道宽度、方向分布、路侧干扰及交通组成对通行能力的修正可以得到。

但对于多车道，•级公路受路侧干扰影响较人。

其中交叉口影响最人，路侧行人与自行车等非机动车影响较小。

所以多车道通行能力结合基本通行能力、受限车道宽度和侧向净空影响修正系数、交通组成影响修正系数、路侧干扰影响修正系数及驾驶员总体特征影响修正系数可以得到。

第四章1如何选择高速公路服务水平的衡量指标？选定衡量指标后，如何确定高速公賂的服务水平？选择衡量服务水平的主要指标需根据不同形式公路车辆运行规律的差异采取不同的指标。

对于高速公路，其交通流是非间断流，从其速度一流量曲线上看速度在自由流范围内是直线，说明仅仅用速度作为衡量其服务水平指标是不够的，还需考虑车辆间相互靠近的程度，即车头间距的人小，只有当车头间距达到•定程度后才不会影响驾驶员自由选择车速。

交通工程学第5章道路通行能力


根据匝道类型和交通条件，采用不同的计算 公式和修正系数进行计算。对于入口匝道，
间内匝道能够通过的最大车辆数。
匝道长度、车道数、交通信号控制等。 需要考虑汇入主路的交通流影响；对于出口
匝道，需要考虑驶离主路的交通流影响。
04 设计通行能力
路段设计通行能力
01
02
03
基本通行能力
在理想的道路和交通条件 下，道路上某一断面单位 时间内能够通过的最大车 辆数。
智能交通系统应用
在一些城市和地区，智能交通系统的应用已经取得了显著成效，如实时交通信息发布系统、智能导航 系统等，有效提高了道路的通行能力和交通安全性。
THANKS FOR WATCHING
感谢您的观看
行能力。
道路通行能力影响因素
道路条件
包括道路几何设计、路面状况 、车道宽度、路肩宽度、平纵
线形组合等。
交通条件
包括交通组成、车辆类型、车 速分布、车头间距分布等。
管制条件
包括交通信号控制、交叉口类 型、停车让行规定等。
环境条件
包括气候条件（如雨、雪、雾 等）、照明条件、地形条件等
。
02 基本通行能力
交叉口基本通行能力
定义
交叉口基本通行能力是指在理想的交通信号控制和其他交 通条件下，单位时间内一个进口道能够通过的最大车辆数。
影响因素
主要包括信号配时方案、交叉口几何设计、交通组成和驾 驶行为等。
计算方法
通常采用延误模型或停车线模型进行估算，其中延误模型 基于车辆通过交叉口的延误时间，停车线模型则基于车辆 通过停车线的数量。
03 可能通行能力
路段可能通行能力
定义
在理想的道路和交通条件下，单位时间内一 个车道或道路某一断面上能够通过的最大车 辆数。

交织区通行能力分析

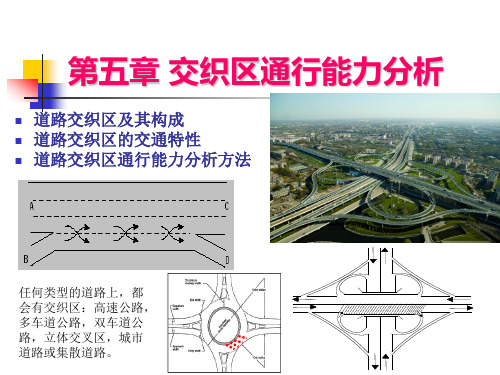

第五章 交织区通行能力分析
良好的交织区设计和组织管理，有助于降低或消除交通留在交织区处可能产生的瓶颈影响，使道路上的车辆更加安全、高效地运行，从而提高整个道路系统的通行能力和服务水平。
第一节 概 述
交织区基本概念
01
交织运行的定义
02
两股或多股交通流沿公路相当长路段运行的总方向相同，且不借助于交通控制设施的情况下，相交而过的运行就叫交织。发生交织运行区域为交织区。
2
3
4
核查关键参数是否超限
关于各类交织构型的一些关键参数极限值的定义，超过该值则公式不能直接应用，要作一些调整和分析。（参考表5-7的各种限制）
注意：
当交通量超过交织通行能力时，就可能出现运行的中断；
当超过VR或R的限制值时，车速将低于式（5-1）计算出来的值；
长度超过限制值时就不能以交织段进行分析计算而要用匝道运行方式来计算。
D
确定 交通量V
E
确定基本设计要素
A
设计通行能力的确定
判断交织运行形式
01
从表5-3中取相应于已给定构型的Nw计算式进行计算，得到Nw后与表中给出的该种形式的Nw(max)相比，以决定运行是约束的还是非约束的。
02
如果是非约束运行，则③所得的V值即为交织区的设计通行能力，分析计算就此结束。
03
如果是约束运行，则取表5-3中对应的已给出构型的算式，此时取算式中的Nw等于相应的Nw(max)，即可算出Sw（形式A）或 （Snw－Sw） (形式B或形式C)，再进行第5步；
