道路通行能力

29
（2）分类：
简单交织区：由单一汇合点连着单一分离点形成 多重交织区：由1个汇合点连着2个分离点，或2个汇合点连着1个分 离点 总论 P102 分Ⅰ类和Ⅱ类
30
Ø 交织区类型（ Ⅰ类交织区示意图 ）
0.6m
3.6m
交织区长度 50～600m
31
n 交织区类型（ Ⅱ类交织区示意图 ）
0.6m
3.6m
24
1．车行道最大服务交通量 2．车行道设计通行能力
M svi = CB ⋅ (V / C)i
25
城市道路基本路段通行能力
1 一条车道的理论通行能力
2 路段设计通行能力
可根据一个车道的理论通行能 力进行修正。对其修正包括四个方 面：车道数、车道宽度、自行车影 响、交叉口影响。
26
27
例题
n P101例5-1 5-2
+
1+ α (1+VR )β
50
{exp[V
/( N
/
L)]}r
38
二、匝道的通行能力
1. 匝道的定义：是联系不同高程上两条交叉线路、供两线路车 辆实现方向转换的连接道路。一般有一个入口和一个出口， 由于线形变化较大且常有纵坡和小半径的转弯，故通行能力 较正常路段要低。
2．匝道的形式、类型 基本形式：右转 左转 特殊形式：定向 对角线 单向单车道 单向双车道
交织流量比：VR =(Qw1+Qw2)/Q总
设：Qw1<Qw2，则：
交织比 ：r= Qw1/Qw2
34
4、交织区通行能力和速度计算
（1）通行能力的计算
交织区的通行能力 和运行速度同交织区长度、车道数、交织流量比、 总交通量及交织区车道构造等因素有关。
Cw = C × rs ×rN × rL ×rVR
交织区长度 50～600m
32
2．交织区长度
根据国外研究，认为从入口段三角端部宽0.6m处至出 口三角端宽度3.6处之间的一段距离。
交织区长度对驾驶员完成所需的全部车道变换所需的时 间和空间起制约作用。对能否顺利的完成车道变换和车 辆交织具有重要意义。
交织区段短，实施车道变换的密度和骚乱程度则增加。
16
§5-2基本路段的通行能力
所谓基本路段 指道路不受匝道立交及其附近合流、分流、交织、交叉影响的 路段。它是道路的主干和重要组成部分。
一、理论通行能力（基本通行能力）
在理想的条件下，建立的车流计算模式，所得出的最大交通通过量。
17
连续运行车流前后车头间隔的示意图
N 最大
=
3600 t0
=
3600 v
40
ü 自由流速度
实际条件下，自由流速度FV的可按下式计算：
FV = (FV0 + FFVW + FFVV + FFVSL + FFVUD ) × FFVS
21
高速公路基本路段通行能力
高速公路基本路段的理想条件： （1）车道宽度（3.75-4.5m） （2）侧向净空（≥1.75m） （3）车流中全部为小客车 （4）驾驶员全部为经常行驶高速公路且技
术熟练遵守交通法规者。
22
1．最大服务交通量
M svi = C B ⋅ (V / C )i
2．单向车行道的设计通行能力
n 行车的安全性
辆车的平均延误时间(秒/辆),市区干道
n 行车的舒适性及乘客的满意程度 n 经济性
采用平均行程速度等作为主要服务水平 的依据。HCM2000中高速公路采用最大密 度、最小速度、最大服务交通量和V/C比。
9
3．服务水平的分级
n 美国 A B C D E F
n 日本道路公团将服务水平划分为三级，基本上对应着 美国标准的C、D、E级。（美国 6级）
5
通行能力与交通量的区别与 联系。？？？
6
2．分类
（1）按照通行能力的性质和使用要求
基本通行能力 - 理想条件 不论服务水平如何 可能通行能力- 实际条件 不论服务水平如何 设计通行能力（实用通行能力）-在给定的服务水平下
（2）按照车辆的运行状态和道路的不同组成部分
路段通行能力 交叉口的通行能力 匝道及匝道连接处的通行能力 交织段的通行能力
2．服务水平的划分 指标
n 行驶速度和时间
n 然而,由于实际确定服务等级时,难以全 面考虑和综合上述诸因素,往往仅以其中 的某几项指标作为代表。如行车速度及 服务交通量与通行能力之比,作为路段评 定服务等级的主要因素。
n 车辆行驶时的自由程度
n
交通受阻或受干扰的程度（如延误）
n
同时,也因评价设施的性质和车辆运行情 况的不同而异,如评价信号交叉口采用每
参数适用范围 见表5-28
36
服务水平 等级
一级 二级 三级 四级
密度 （辆/车道公里）
<=7 >7-18 >18-25 >25-40
服务交通量/通行能力
（V/C）
0.35 0.75 0.90 1.00
5、交织区段服务水平
评价交织区运行质量的因素有密度、流速和流 率，但最重要的是行车密度和V/C。
过大过小都不好。其最小值应大于50m，最大值应小于600m。
33
3．交织运行特性
n 交织区的车流运行关键在于车辆运行的交织操作，它影响到行驶 车速、车头时距以及行车安全。
n 交织长度和交织断面车道数是交织运行效率的2个主要参数。 n 随交织流量的增加，交织区的运行效率会下降。
交织区流量之和为：Q总=Q01+Q02+Qw1+Qw2
35
（2）速度的计算
Sw或Snw
=
20
+
1+α
(1+VR
)β
50
{exp[V
/(N
/
L)]}r
式中：Sw Snw—交织车流、非交织车流的平均运行速度（km/h）； V —交织区内的断面总流率（pcu/h）； VR N L
公式表明：交织区运行速度同交织区长度、车道数正相关，与交织流量 比、总交通量负相关。
表5--29
6、例题 P104 例5-3
构造及流率如图所示。交织区长度300m，进出口主路车道数3条， 车道宽度3.75m，交织类型为I型，基本通行能力C=2200pcu/h， 试求其通行能力、行程车速及可达到的服务水平。
Cw = C × rs × rN × rL × rVR
S w或S nw
=
20
日本：在一定时间内能够通过都路某截面的最大车辆数。
美国：一定时段和通常的道路、交通与 管制条件下 ，能合情合理的 希望人 或车辆通过道路或车行道的一点或均匀路段的最大流率。通常以辆/h表 示。

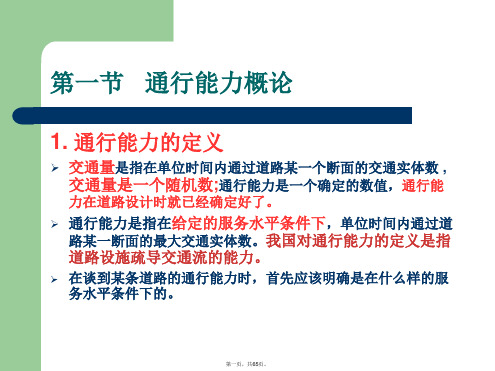

定义: 在一定的道路、交通状态和环境条件下，道路上某一点、某一条 车道或某一断面处，单位时间内（在天气良好的情况下）能够通过的最 大交通实体（车辆数或行人）数。
39
4．匝道的运行特征及通行能力计算的主要参数 n 运行特征：有出入口车辆的运行及其在匝道上的运行，包
括分流、合流、交织运行，亦有加速、减速运行，上坡、 下坡，小曲线甚至反向曲线的运行。单向单车道匝道不允 许超车。 n 主要参数：P106 自由流速度 按匝道转弯半径计算的行车速度 大型车混入率修正系数
5.1 道路通行能力与服务水平
5.1.2 道路服务水平
14
三级服务水平下交通流状况（连续流）
5.1 道路通行能力与服务水平
5.1.2 道路服务水平
图1-6 四级服务水平上半部分交通流状况（连续流）
15
5.1 道路通行能力与服务水平
5.1.2 道路服务水平
四级服务水平下半部分交通流状况（阻塞流）
车站、停车位置等 n 规定运行条件 主要指计算通行能力的限制条件。其运行标准是针对不
同的交通设施用服务水平来划分的。 n 气候条件和驾驶员条件
8
三、服务水平概述
1．定义：
n 服务水平：指道路使用者从道路状况、交通与管制条件、道 路环境等方面可能得到的服务程度或服务质量。是用来衡量 道路为驾驶员、乘客所提供的服务质量的等级。亦称服务等 级。
n 中国 一
二三
四
4．通行能力和服务水平的作用 n 用于道路设计 n 用于道路规划 n 用于交通管理
10
11
5.1 道路通行能力与服务水平
5.1.2 道路服务水平
一级服务水平下交通流状况（连续流） 12
5.1 道路通行能力与服务水平
5.1.2 道路服务水平
二级服务水平下交通流状况（连续流）
13
l0 / 3.6
=
1000 v（辆 /h） l0
式中：l0 = l车 + l安 + l制 + l反 =
v
v2
3.6 t + 254φ+ l安 + l车
18
二、可能通行能力
n 在实际的道路和交通条件下，单位时间内通过道路某一点 的最大可能交通量。
n 计算以理论通行能力为基础，考虑到实际的地形、道路和 交通状况，确定其修正系数，用理论通行能力x修正系数 即得。对一般公路、城市道路、高速公路采用的指标不完 全相同。美国2000版通行能力手册，确定的修正系数为车 道宽度与侧向净空、重车混入率、驾驶员素质。
n
C p = CB × f1 × f2 × f3 × ...
19
影响通行能力的修正系数
1 道路条件修正系数
n 车道宽度修正系数fw n 侧向净空修正系数few n 纵坡修正系数fhv n 视距不足修正系数S1 n 沿途条件修正系数S2
2 交通条件修正系数
20
三、设计通行能力
n 指道路根据使用要求的不同，按不同服务水平条 件下所有的通行能力，也就是要求道路所承担的 服务交通量，常常作为道路规划和设计的依据。 服务交通量 CD = C p × 通行能力
