模拟电子技术课程教案第一章:模拟电子技术基础1.1 课程介绍了解模拟电子技术的基本概念和应用领域明确本课程的教学目标和学习要求1.2 模拟电子技术概述介绍模拟电子技术的基本原理和特点理解模拟信号与数字信号的区别1.3 模拟电路的基本元件介绍电阻、电容、电感等基本元件的特性分析电路中元件的作用和相互关系1.4 电路定律与分析方法学习欧姆定律、基尔霍夫定律等基本电路定律掌握节点分析、支路分析等电路分析方法第二章:放大电路2.1 放大电路的基本原理了解放大电路的作用和分类明确放大电路的基本组成和性能指标2.2 晶体管放大电路学习晶体管的特性和工作原理分析晶体管放大电路的输入输出特性2.3 放大电路的设计与分析学习放大电路的设计方法和步骤掌握放大电路的稳定性分析、频率响应分析等2.4 放大电路的应用实例分析音频放大器、功率放大器等应用实例了解放大电路在实际应用中的限制和优化方法第三章:滤波电路3.1 滤波电路的基本原理了解滤波电路的作用和分类明确滤波电路的基本组成和性能指标3.2 低通滤波器学习低通滤波器的原理和设计方法分析低通滤波器的频率特性和平滑特性3.3 高通滤波器学习高通滤波器的原理和设计方法分析高通滤波器的频率特性和平滑特性3.4 滤波电路的应用实例分析信号处理、通信系统等领域的滤波应用实例了解滤波电路在实际应用中的限制和优化方法第四章:模拟电路的测量与调试4.1 测量仪器与仪表学习示波器、信号发生器、万用表等测量仪器的基本原理和使用方法了解测量误差的概念和减小方法4.2 电路调试与故障排除学习电路调试的基本方法和步骤掌握故障排除的技巧和常用方法4.3 电路测试与性能评估学习电路测试的方法和指标了解电路性能评估的方法和准则4.4 实例分析:放大电路的测量与调试分析放大电路的测量参数和方法了解放大电路的调试过程和故障排除方法第五章:模拟电路的应用实例5.1 信号发生器的设计与实现学习信号发生器的基本原理和设计方法分析信号发生器的电路结构和性能指标5.2 模拟信号处理电路学习模拟信号处理电路的基本原理和设计方法分析滤波器、放大器等信号处理电路的应用实例5.3 模拟通信系统学习模拟通信系统的基本原理和组成分析调制解调器、放大器等通信电路的应用实例5.4 电源电路的设计与实现学习电源电路的基本原理和设计方法分析开关电源、线性电源等电源电路的应用实例第六章:运算放大器及其应用6.1 运算放大器的基本原理了解运算放大器的工作原理和特性明确运算放大器的应用领域和性能指标6.2 运算放大器的应用电路学习运算放大器的差分放大电路、比例放大电路等基本应用分析运算放大器在信号处理、滤波器设计等领域的应用实例6.3 运算放大器的选型与使用学习运算放大器的选型原则和使用注意事项掌握运算放大器的级联、偏置电路设计和补偿方法6.4 运算放大器的troubleshooting 与优化学习运算放大器电路的故障分析和排除方法了解运算放大器电路的性能优化技巧第七章:振荡电路7.1 振荡电路的基本原理了解振荡电路的作用和分类明确振荡电路的基本组成和性能指标7.2 LC 振荡电路学习LC 振荡电路的原理和设计方法分析LC 振荡电路的频率稳定性和Q 值的影响7.3 晶体振荡电路学习晶体振荡电路的原理和设计方法分析晶体振荡电路的频率稳定性和应用实例7.4 振荡电路的应用实例分析信号发生器、无线通信等领域的振荡应用实例了解振荡电路在实际应用中的限制和优化方法第八章:模拟集成电路8.1 集成电路的基本原理了解集成电路的分类和特点明确集成电路的设计流程和制造工艺8.2 模拟集成电路的基本单元学习放大器、滤波器、转换器等基本模拟集成电路单元的设计方法分析集成电路中元件的匹配和布局要求8.3 集成电路的封装与测试学习集成电路的封装技术和测试方法掌握集成电路的可靠性评估和品质控制要点8.4 集成电路的应用实例分析音频处理、视频处理等领域的集成电路应用实例了解集成电路在现代电子设备中的广泛应用和趋势第九章:模拟电子技术的现代发展9.1 集成电路的设计软件与工具了解现代集成电路设计所需的软件和工具掌握电子设计自动化(EDA)工具的基本使用方法9.2 现代模拟集成电路技术的发展趋势学习FinFET、MEMS 等先进集成电路技术的特点和应用了解物联网、等新兴领域对模拟电子技术的需求和挑战9.3 混合信号集成电路及其应用学习混合信号集成电路的设计方法和应用领域分析模拟数字接口、模拟数字转换器等混合信号电路的应用实例9.4 电源管理集成电路学习电源管理集成电路的基本原理和设计方法分析电源管理集成电路在便携式电子设备中的应用实例第十章:模拟电子技术的实验与实践10.1 实验设备与实验流程了解模拟电子技术实验所需设备和材料掌握实验操作的基本流程和安全注意事项10.2 实验项目与实验指导学习放大电路、滤波电路等基本实验项目的设计与调试分析实验中可能遇到的问题和解决方法10.3 设计性实验与创新实践学习设计性实验的要求和评价标准探索模拟电子技术在创新实践中的应用和解决方案掌握实验结果的展示和交流技巧重点和难点解析重点环节1:模拟电子技术的基本原理和特点解析模拟电子技术的基本概念,包括模拟信号与数字信号的区别强调模拟电子技术的应用领域和实际意义重点环节2:放大电路的作用和分类解析放大电路的基本原理和性能指标强调不同类型放大电路的特点和应用场景重点环节3:滤波电路的设计与分析解析滤波电路的基本原理和设计方法强调滤波电路的频率特性和平滑特性分析重点环节4:模拟电路的测量与调试方法解析测量仪器与仪表的使用方法和测量误差的概念强调电路调试的步骤和故障排除技巧重点环节5:模拟电路的应用实例分析解析信号发生器、音频放大器等应用实例的设计与实现强调模拟电路在实际应用中的限制和优化方法重点环节6:运算放大器的基本原理和应用解析运算放大器的工作原理和特性强调运算放大器的应用电路设计和优化方法重点环节7:振荡电路的原理和设计解析LC振荡电路和晶体振荡电路的设计方法强调振荡电路的频率稳定性和应用实例重点环节8:模拟集成电路的设计与测试解析集成电路的基本单元设计和封装技术强调集成电路的测试方法和可靠性评估重点环节9:现代模拟电子技术的发展趋势解析现代集成电路设计工具和先进技术的发展趋势强调新兴领域对模拟电子技术的需求和挑战重点环节10:模拟电子技术的实验与实践强调实验操作的基本流程和安全注意事项全文总结和概括:本教案涵盖了模拟电子技术的基本原理、放大电路、滤波电路、测量与调试、应用实例、运算放大器、振荡电路、模拟集成电路、现代发展趋势以及实验与实践等十个重点环节。

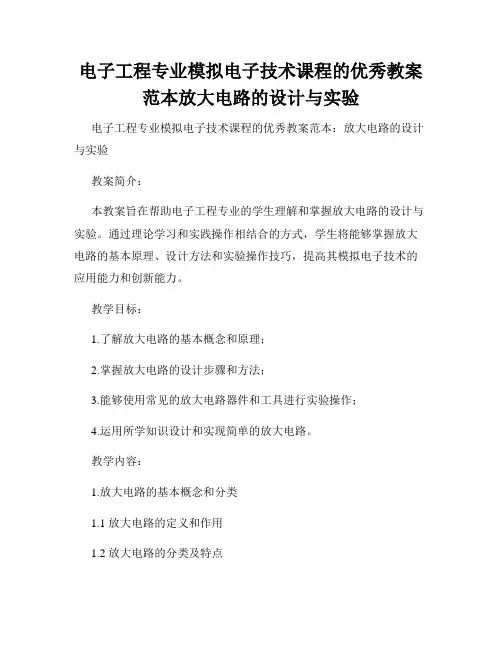

电子工程专业模拟电子技术课程的优秀教案范本放大电路的设计与实验电子工程专业模拟电子技术课程的优秀教案范本:放大电路的设计与实验教案简介:本教案旨在帮助电子工程专业的学生理解和掌握放大电路的设计与实验。
通过理论学习和实践操作相结合的方式,学生将能够掌握放大电路的基本原理、设计方法和实验操作技巧,提高其模拟电子技术的应用能力和创新能力。
教学目标:1.了解放大电路的基本概念和原理;2.掌握放大电路的设计步骤和方法;3.能够使用常见的放大电路器件和工具进行实验操作;4.运用所学知识设计和实现简单的放大电路。
教学内容:1.放大电路的基本概念和分类1.1 放大电路的定义和作用1.2 放大电路的分类及特点2.放大电路的基本参数和性能指标2.1 电压放大倍数及其计算方法2.2 增益带宽积的概念和意义2.3 输入和输出阻抗的影响3.放大电路的基本原理与设计方法3.1 单级放大电路的基本结构和特点3.2 多级放大电路的设计与优化3.3 负反馈在放大电路中的应用4.放大电路的实验操作4.1 实验仪器和器件的准备4.2 放大电路的搭建和调试4.3 实验数据的测量与分析4.4 实验结果的总结与讨论教学步骤:1. 理论讲解1.1 介绍放大电路的基本概念和分类,引导学生了解其在实际电子设备中的应用;1.2 解释放大电路的基本参数和性能指标,帮助学生了解如何评估和优化电路性能;1.3 分步介绍放大电路的基本原理和设计方法,指导学生进行合理的电路设计。
2. 实验操作2.1 给予学生必要的实验仪器和器件,并进行正确使用的指导;2.2 指导学生按照所学知识搭建放大电路实验装置,并检查装置的正确性;2.3 引导学生记录实验数据,并进行数据分析;2.4 帮助学生总结实验结果,进行讨论并解答相关问题。
教学评估:1. 实验报告评估:根据学生的实验操作和实验报告,评估其实验操作技能和数据分析能力;2. 知识测试评估:通过课堂小测或期末考试,评估学生对放大电路设计与实验的理解和掌握程度。

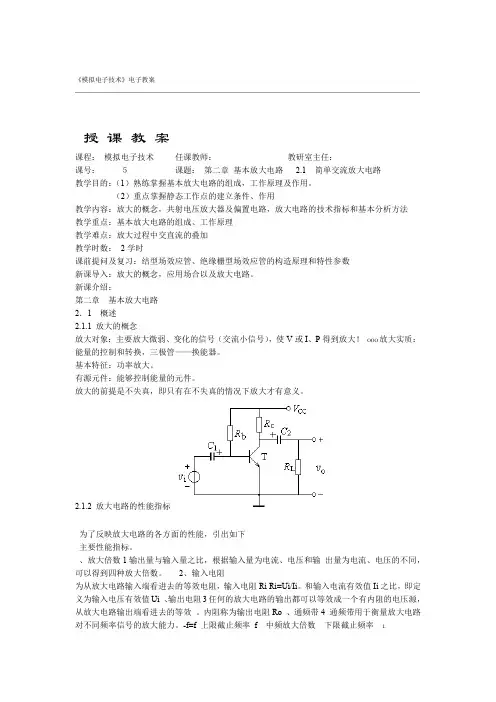

《模拟电子技术》电子教案授课教案课程:模拟电子技术任课教师:教研室主任:课号:5课题:第二章基本放大电路 2.1 简单交流放大电路教学目的:(1)熟练掌握基本放大电路的组成,工作原理及作用。
(2)重点掌握静态工作点的建立条件、作用教学内容:放大的概念,共射电压放大器及偏置电路,放大电路的技术指标和基本分析方法教学重点:基本放大电路的组成、工作原理教学难点:放大过程中交直流的叠加教学时数:2学时课前提问及复习:结型场效应管、绝缘栅型场效应管的构造原理和特性参数新课导入:放大的概念,应用场合以及放大电路。
新课介绍:第二章基本放大电路2.1 概述2.1.1 放大的概念放大对象:主要放大微弱、变化的信号(交流小信号),使V或I、P得到放大!OOO放大实质:能量的控制和转换,三极管——换能器。
基本特征:功率放大。
有源元件:能够控制能量的元件。
放大的前提是不失真,即只有在不失真的情况下放大才有意义。
2.1.2 放大电路的性能指标为了反映放大电路的各方面的性能,引出如下主要性能指标。
、放大倍数1输出量与输入量之比,根据输入量为电流、电压和输出量为电流、电压的不同,可以得到四种放大倍数。
2、输入电阻为从放大电路输入端看进去的等效电阻,输入电阻Ri Ri=Ui/Ii。
和输入电流有效值Ii之比,即定义为输入电压有效值Ui 、输出电阻3任何的放大电路的输出都可以等效成一个有内阻的电压源,从放大电路输出端看进去的等效。
内阻称为输出电阻Ro 、通频带4 通频带用于衡量放大电路对不同频率信号的放大能力。
-f=f 上限截止频率 f 中频放大倍数下限截止频率LbwH页15共页1第章2第《模拟电子技术》电子教案5、非线性失真系数6、最大不失真输出电压定义:当输入电压再增大就会使输出波形产生非线性失真时的输出电压,用U表示。
om7、最大输出功率与效率最大输出功率P:在输出信号不失真的情况下,负载上能够获得的最大功率。
om效率η:直流电源能量的利用率。

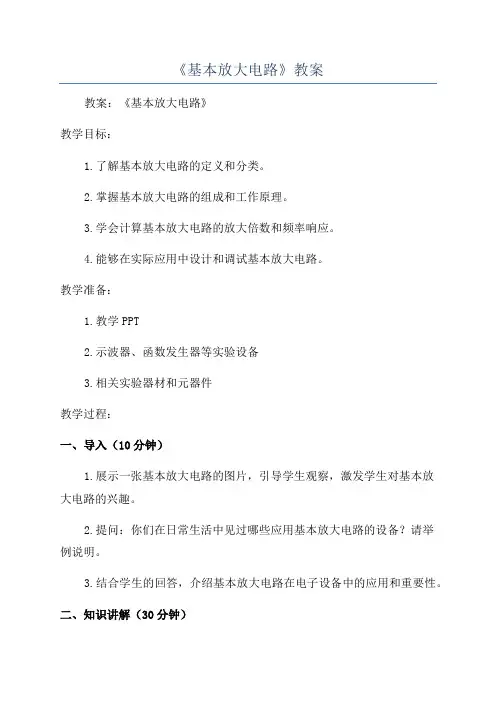

《基本放大电路》教案教案:《基本放大电路》教学目标:1.了解基本放大电路的定义和分类。
2.掌握基本放大电路的组成和工作原理。
3.学会计算基本放大电路的放大倍数和频率响应。
4.能够在实际应用中设计和调试基本放大电路。
教学准备:1.教学PPT2.示波器、函数发生器等实验设备3.相关实验器材和元器件教学过程:一、导入(10分钟)1.展示一张基本放大电路的图片,引导学生观察,激发学生对基本放大电路的兴趣。
2.提问:你们在日常生活中见过哪些应用基本放大电路的设备?请举例说明。
3.结合学生的回答,介绍基本放大电路在电子设备中的应用和重要性。
二、知识讲解(30分钟)1.定义和分类a.什么是基本放大电路?基本放大电路是由电子器件和元器件组成的电路,可以将输入信号放大到更大的幅度。
b.基本放大电路根据输入和输出信号的性质,可以分为功率放大电路和线性放大电路。
2.常见的基本放大电路a.共射放大电路b.共基放大电路c.共集放大电路d.差分放大电路三、实验演示(20分钟)1.将一台示波器和一个函数发生器与基本放大电路连接,演示基本放大电路的原理和工作过程。
2.调节函数发生器的频率和幅度,观察示波器上的波形变化。
3.让学生亲自操作实验设备,体验基本放大电路的放大效果。
四、知识巩固(30分钟)1.基本放大电路的计算a.放大倍数的计算方法b.频率响应的计算方法2.给学生一些基本放大电路的计算题目,让学生计算放大倍数和频率响应。
3.教师解答学生的问题,指导学生进行计算。
五、拓展应用(20分钟)1.分组讨论:请学生自由组合,讨论基本放大电路的其他应用领域,并汇报自己的思考结果。
2.学生汇报讨论结果,教师提供反馈和补充。
3.示范一些基本放大电路的实际应用案例,如功放、音频放大等。
六、总结和评价(10分钟)1.总结:请学生总结今天学到的关于基本放大电路的重要知识点。
2.评价:教师根据学生的参与度和学习情况进行评价,并给予鼓励和指导。

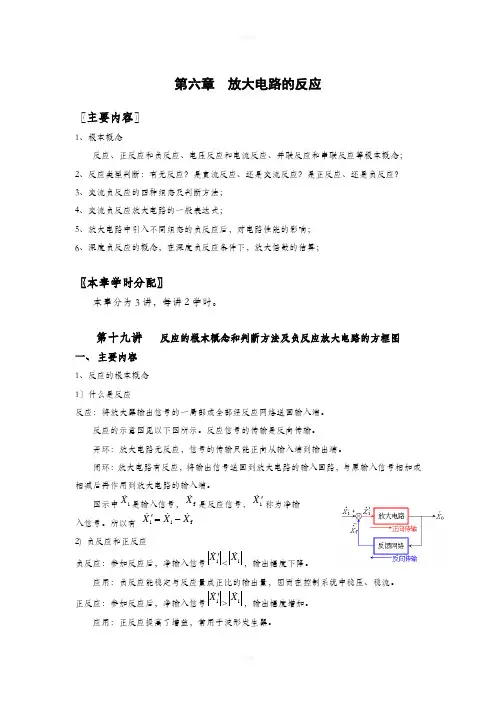

第六章 放大电路的反应〖主要内容〗1、根本概念反应、正反应和负反应、电压反应和电流反应、并联反应和串联反应等根本概念;2、反应类型判断:有无反应?是直流反应、还是交流反应?是正反应、还是负反应?3、交流负反应的四种组态及判断方法;4、交流负反应放大电路的一般表达式;5、放大电路中引入不同组态的负反应后,对电路性能的影响;6、深度负反应的概念,在深度负反应条件下,放大倍数的估算;〖本章学时分配〗本章分为3讲,每讲2学时。
第十九讲 反应的根本概念和判断方法及负反应放大电路的方框图一、 主要内容1、反应的根本概念 1〕什么是反应反应:将放大器输出信号的一局部或全部经反应网络送回输入端。
反应的示意图见以下图所示。
反应信号的传输是反向传输。
开环:放大电路无反应,信号的传输只能正向从输入端到输出端。
闭环:放大电路有反应,将输出信号送回到放大电路的输入回路,与原输入信号相加或相减后再作用到放大电路的输入端。
图示中i X 是输入信号,f X是反应信号,i X '称为净输入信号。
所以有 f i i X X X -='2) 负反应和正反应负反应:参加反应后,净输入信号iX ' <iX ,输出幅度下降。
应用:负反应能稳定与反应量成正比的输出量,因而在控制系统中稳压、稳流。
正反应:参加反应后,净输入信号iX ' >iX ,输出幅度增加。
应用:正反应提高了增益,常用于波形发生器。
3) 交流反应和直流反应直流反应:反应信号只有直流成分;交流反应:反应信号只有交流成分;交直流反应:反应信号既有交流成分又有直流成分。
直流负反应作用:稳定静态工作点;交流负反应作用:从不同方面改善动态技术指标,对Au、Ri、Ro有影响。
2、反应的判断1〕有无反应的判断〔1〕是否存在除前向放大通路外,另有输出至输入的通路——即反应通路;〔2〕反应至输入端不能接地,否那么不是反应。
2〕正、负反应极性的判断之一—瞬时极性法〔1〕在输入端,先假定输入信号的瞬时极性;可用“+〞、“-〞或“↑〞、“↓〞表示;〔2〕根据放大电路各级的组态,决定输出量与反应量的瞬时极性;〔3〕最后观察引回到输入端反应信号的瞬时极性,假设使净输入信号增强,为正反应,否那么为负反应。

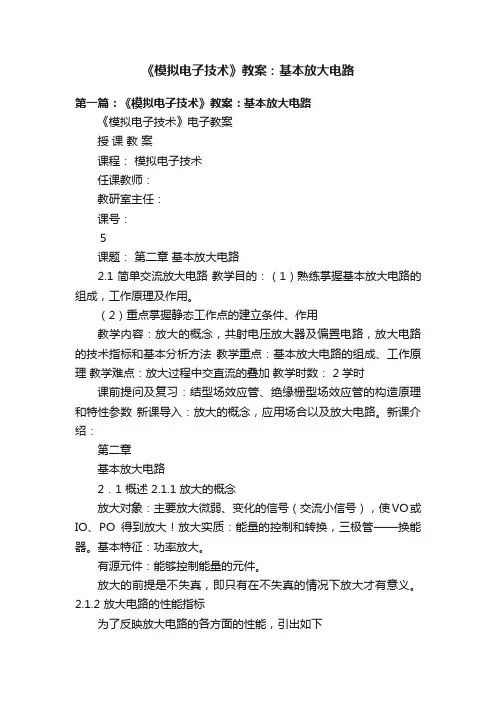

《模拟电子技术》教案:基本放大电路第一篇:《模拟电子技术》教案:基本放大电路《模拟电子技术》电子教案授课教案课程:模拟电子技术任课教师:教研室主任:课号:5课题:第二章基本放大电路2.1 简单交流放大电路教学目的:(1)熟练掌握基本放大电路的组成,工作原理及作用。
(2)重点掌握静态工作点的建立条件、作用教学内容:放大的概念,共射电压放大器及偏置电路,放大电路的技术指标和基本分析方法教学重点:基本放大电路的组成、工作原理教学难点:放大过程中交直流的叠加教学时数: 2学时课前提问及复习:结型场效应管、绝缘栅型场效应管的构造原理和特性参数新课导入:放大的概念,应用场合以及放大电路。
新课介绍:第二章基本放大电路2.1 概述 2.1.1 放大的概念放大对象:主要放大微弱、变化的信号(交流小信号),使VO或IO、PO得到放大!放大实质:能量的控制和转换,三极管——换能器。
基本特征:功率放大。
有源元件:能够控制能量的元件。
放大的前提是不失真,即只有在不失真的情况下放大才有意义。
2.1.2 放大电路的性能指标为了反映放大电路的各方面的性能,引出如下主要性能指标。
1、放大倍数输出量与输入量之比,根据输入量为电流、电压和输出量为电流、电压的不同,可以得到四种放大倍数。
2、输入电阻输入电阻Ri为从放大电路输入端看进去的等效电阻,定义为输入电压有效值Ui和输入电流有效值Ii之比,即Ri=Ui/Ii。
3、输出电阻任何的放大电路的输出都可以等效成一个有内阻的电压源,从放大电路输出端看进去的等效内阻称为输出电阻Ro。
4、通频带通频带用于衡量放大电路对不同频率信号的放大能力。
中频放大倍数下限截止频率上限截止频率fbw=fH-fL第2章第1页共15页《模拟电子技术》电子教案5、非线性失真系数6、最大不失真输出电压定义:当输入电压再增大就会使输出波形产生非线性失真时的输出电压,用Uom表示。
7、最大输出功率与效率最大输出功率Pom:在输出信号不失真的情况下,负载上能够获得的最大功率。

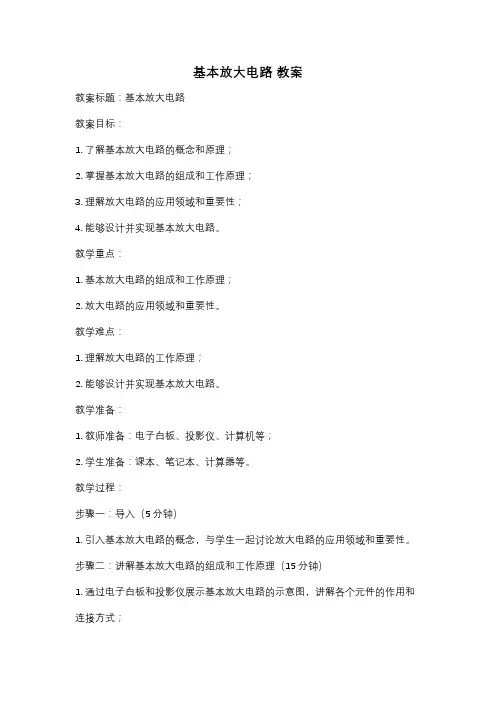

基本放大电路教案教案标题:基本放大电路教案目标:1. 了解基本放大电路的概念和原理;2. 掌握基本放大电路的组成和工作原理;3. 理解放大电路的应用领域和重要性;4. 能够设计并实现基本放大电路。
教学重点:1. 基本放大电路的组成和工作原理;2. 放大电路的应用领域和重要性。
教学难点:1. 理解放大电路的工作原理;2. 能够设计并实现基本放大电路。
教学准备:1. 教师准备:电子白板、投影仪、计算机等;2. 学生准备:课本、笔记本、计算器等。
教学过程:步骤一:导入(5分钟)1. 引入基本放大电路的概念,与学生一起讨论放大电路的应用领域和重要性。
步骤二:讲解基本放大电路的组成和工作原理(15分钟)1. 通过电子白板和投影仪展示基本放大电路的示意图,讲解各个元件的作用和连接方式;2. 详细讲解放大电路的工作原理,包括输入信号的放大、输出信号的形成等。
步骤三:示范基本放大电路的设计和实现(20分钟)1. 通过实例演示如何设计基本放大电路,包括选择元件、计算电阻和电容值等;2. 引导学生参与设计过程,解答学生的问题。
步骤四:小组讨论与实践(15分钟)1. 将学生分成小组,让每个小组选择一个具体的应用场景,设计并实现相应的基本放大电路;2. 学生在小组内讨论并解决遇到的问题,互相学习和交流。
步骤五:总结与展示(10分钟)1. 学生代表展示各组设计的基本放大电路,并分享设计过程中的心得体会;2. 教师进行总结,强调基本放大电路的重要性和实际应用。
步骤六:作业布置(5分钟)1. 布置作业:要求学生根据所学知识,设计一个基本放大电路,并写出设计思路和计算过程;2. 提醒学生按时完成作业,并预告下节课的内容。
教学延伸:1. 鼓励学生进一步研究和探索其他类型的放大电路,拓宽知识面;2. 提供相关参考书籍和网络资源,供学生深入学习和研究。
教学评估:1. 课堂参与度:观察学生在课堂上的积极参与程度;2. 设计与实现:评估学生设计并实现基本放大电路的能力;3. 作业完成情况:检查学生是否按时完成作业,并评估其设计思路和计算过程的准确性。
《模拟电子技术基础》教学教案第一章:绪论1.1 课程介绍1.2 模拟电子技术的基本概念1.3 模拟电子技术的发展历程1.4 模拟电子技术的应用领域第二章:常用半导体器件2.1 半导体基础知识2.2 晶体管的结构与工作原理2.3 场效应晶体管的结构与工作原理2.4 晶体二极管的结构与工作原理2.5 晶体三极管的结构与工作原理第三章:放大电路基础3.1 放大电路的基本概念3.2 放大电路的分类与性能指标3.3 放大电路的基本分析方法3.4 放大电路的频率响应3.5 放大电路的稳定性与调整第四章:集成运算放大器4.1 运算放大器的基本概念4.2 运算放大器的内部结构与工作原理4.3 运算放大器的性质与参数4.4 运算放大器的基本应用电路4.5 运算放大器的线性应用与非线性应用第五章:模拟信号处理5.1 滤波器的基本概念5.2 滤波器的分类与性能指标5.3 低通滤波器的原理与设计5.4 高通滤波器的原理与设计5.5 带通滤波器和带阻滤波器的原理与设计5.6 滤波器的应用实例第六章:直流稳压电源6.1 稳压电源的基本概念6.2 稳压电源的电路组成6.3 稳压二极管与稳压电路6.4 线性稳压电源的工作原理6.5 开关稳压电源的工作原理第七章:信号运算与处理7.1 模拟运算放大器的基本应用7.2 模拟信号运算与处理的基本概念7.3 模拟信号运算放大器的比例运算7.4 模拟信号运算放大器的积分与微分运算7.5 模拟信号运算放大器的对数与指数运算第八章:模拟信号转换8.1 模数转换器(ADC)的基本概念8.2 模数转换器的工作原理与类型8.3 模拟信号到数字信号的转换过程8.4 数模转换器(DAC)的基本概念8.5 数模转换器的工作原理与类型第九章:振荡电路9.1 振荡电路的基本概念9.2 LC振荡电路的工作原理9.3 RC振荡电路的工作原理9.4 石英晶体振荡电路的工作原理9.5 振荡电路的应用实例第十章:调制与解调10.1 调制与解调的基本概念10.2 调幅(AM)的原理与实现10.3 调频(FM)的原理与实现10.4 调相(PM)的原理与实现10.5 解调电路的原理与实现第十一章:功率放大器11.1 功率放大器的基本概念11.2 功率放大器的分类与性能指标11.3 甲类功率放大器的工作原理11.4 乙类功率放大器的工作原理11.5 甲乙类功率放大器的应用与选择第十二章:模拟集成电路12.1 集成电路的基本概念12.2 模拟集成电路的分类与性能12.3 集成电路的制造工艺12.4 常用模拟集成电路的功能与原理12.5 模拟集成电路的应用与设计第十三章:数字电路与模拟电路的接口13.1 数字电路与模拟电路的接口概念13.2 模拟信号与数字信号的转换原理13.3 数字模拟转换器(DAC)的原理与应用13.4 模拟数字转换器(ADC)的原理与应用13.5 数字电路与模拟电路接口电路的设计与分析第十四章:噪声与滤波14.1 电子系统中的噪声来源14.2 噪声的度量与控制14.3 滤波器在电子系统中的应用14.4 线性滤波器的设计与分析14.5 非线性滤波器的设计与分析第十五章:模拟电子技术在实际应用中的案例分析15.1 模拟电子技术在通信系统中的应用15.2 模拟电子技术在信号处理中的应用15.3 模拟电子技术在医疗设备中的应用15.4 模拟电子技术在消费电子产品中的应用15.5 模拟电子技术在工业控制中的应用重点和难点解析重点:1. 模拟电子技术的基本概念、发展历程和应用领域。
第二章基本放大电路本章内容简介本章首先讨论半导体三极管(BJT )的结构、工作原理、特性曲线和主要参数。
随后着重讨论BJT放大电路的三种组态,即共发射极、共集电极和共基极三种放大电路。
内容安排上是从共发射极电路入手,再推及其他两种电路,并将图解法和小信号模型法,作为分析放大电路的基本方法。
(一)主要内容:◊半导体三极管的结构及工作原理,放大电路的三种基本组态◊静态工作点Q的不同选择对非线性失真的影响◊用H参数模型计算共射极放大电路的主要性能指标◊共集电极电路和共基极电路的工作原理◊三极管放大电路的频率响应(二)教学要点:从半导体三极管的结构及工作原理入手,重点介绍三种基本组态放大电路的静态工作点、动态参数(电压增益、源电压增益、输入电阻、输出电阻)的计算方法,H参数等效电路及其应用。
(三)基木要求:◊了解半导体三极管的工作原理、特性曲线及主要参数◊了解半导体三极管放大电路的分类◊掌握用图解法和小信号分析法分析放大电路的静态及动态工作情况◊理解放大电路的工作点稳定问题◊掌握放大电路的频率响应及各元件参数对其性能的影响2.1半导体三极管(BJT)2.1.1BJT的结构简介:半导体三极管有两种类型:NPN型和PNP型。
结构特点:发射区的掺杂浓度最高;集电区掺杂浓度低于发射区,且面积大;基区很薄,一般在几个微米至几十个微米,且掺杂浓度最低。
2.1.2BJT的电流分配与放大原理三极管的放大作用是在一定的外部条件控制下,通过载流子传输体现出来的。
外部条件:发射结正偏,集电结反偏。
i B =(l_Q )x* a1-a 2.三极管的三种组态共发射极接法,发射极作为公共电极,用CE 表示。
共基极接法,基极作为 公共电极,用CB 表示。
共集电极接法,集电极作为公共电极,用CC 表示。
q =必耳=«厶=厶/⑴《)BJT 的三种组态4. 放大作用综上所述,三极管的放大作用,主要是依靠它的发射极电流能够通过基区传 输,然后到达集电极而实现的。
授课教案课程:模拟电子技术任课教师:教研室主任:课号:5课题:第二章基本放大电路 2.1 简单交流放大电路教学目的:(1)熟练掌握基本放大电路的组成,工作原理及作用。
(2)重点掌握静态工作点的建立条件、作用教学内容:放大的概念,共射电压放大器及偏置电路,放大电路的技术指标和基本分析方法教学重点:基本放大电路的组成、工作原理教学难点:放大过程中交直流的叠加教学时数:2学时课前提问及复习:结型场效应管、绝缘栅型场效应管的构造原理和特性参数新课导入:放大的概念,应用场合以及放大电路。
新课介绍:第二章基本放大电路2.1 概述2.1.1 放大的概念放大对象:主要放大微弱、变化的信号(交流小信号),使V O或I O、P O得到放大!放大实质:能量的控制和转换,三极管——换能器。
基本特征:功率放大。
有源元件:能够控制能量的元件。
放大的前提是不失真,即只有在不失真的情况下放大才有意义。
2.1.2 放大电路的性能指标为了反映放大电路的各方面的性能,引出如下主要性能指标。
1、放大倍数输出量与输入量之比,根据输入量为电流、电压和输出量为电流、电压的不同,可以得到四种放大倍数。
2、输入电阻输入电阻Ri为从放大电路输入端看进去的等效电阻,定义为输入电压有效值Ui和输入电流有效值Ii之比,即Ri=Ui/Ii。
3、输出电阻任何的放大电路的输出都可以等效成一个有内阻的电压源,从放大电路输出端看进去的等效内阻称为输出电阻Ro。
4、通频带通频带用于衡量放大电路对不同频率信号的放大能力。
中频放大倍数下限截止频率上限截止频率f bw=f H-f L5、非线性失真系数6、最大不失真输出电压定义:当输入电压再增大就会使输出波形产生非线性失真时的输出电压,用U om表示。
7、最大输出功率与效率最大输出功率P om:在输出信号不失真的情况下,负载上能够获得的最大功率。
效率η:直流电源能量的利用率。
2.2基本共射放大电路的工作原理2.2.1 基本共射放大电路的组成及各元件的作用基本组成如下:晶体管T 负载电阻Rc 、R L偏置电路V CC、R b 耦合电容C1、C2晶体管起着核心的能量控制与转化作用。
偏置电路及负载电阻使晶体管工作在放大区。
耦合电容隔离直流信号,通过交流信号。
2.2.2设置静态工作点的必要性一、静态工作点当输入信号为零时,晶体管的基极电流I B、集电极电流I C、U BE、U CE称为放大电路的静态工作点。
二、设置静态工作点的原因要保证在输入信号的整个周期内晶体管始终工作在放大状态,输入信号驮载在直流信号上,这样才能将输入信号进行放大。
2.2.3基本共射放大电路的工作原理及波形分析2.2.4放大电路的组成原则一、组成原则1、设置合适的静态工作点2、电阻取值得当,与电源配合,使放大管有合适的静态工作电流。
3、输入信号必须能够作用于放大管的输入回路。
4、当负载接入时,必须保证放大管输出回路的动态电流能作用于负载。
二、常见的两种共射放大电路1、直接耦合共射放大电路2、阻容耦合共射放大电路耦合电容阻容课堂小结:共射电压放大器及偏置电路,放大电路的技术指标和基本分析方法作业布置:课堂思考题:静态工作点为什么是必须的?授课教案课程:模拟电子技术任课教师:教研室主任:课号: 6 课题:放大电路的分析方法教学目的:理解放大电路工作原理能够求解静态工作点能够求解各项动态参数教学内容:直流通路、交流通路图解法静态工作点、放大倍数直流负载线交流负载线教学重点:图解分析法教学难点:交流负载线教学时数:2学时课前提问及复习:放大的概念放大电路的各项性能指标放大电路中静态工作点的作用新课导入:晶体管的输入、输出特性曲线静态工作点正弦信号新课介绍:2.3 两种分析方法2.3.1直流通路与交流通路一般情况下,放大电路中直流信号与交流信号总是共存的。
直流通路:在直流电源作用下直流电流流经的通路。
用于研究静态工作点。
对于直流通路:1、电容视开路。
2、电感线圈视为短路。
3、信号源视为短路。
交流通路:在输入信号作用下交流信号流经的通路。
用于研究动态参数。
对于交流通路:1、容量大的电容视为短路。
2、无内阻的直流电源视为短路。
根据上述原则,可将前面所述共射放大电路分离出直流通路和交流通路。
在分析放大电路时,应遵循“先静态,后动态”的原则,求解静态工作点时应利用直流通路,求解动态参数时应利用交流通路。
共射放大电路如图:直流通路交流通路2.3.2 图解分析法概念:在已知放大管的输入特性、输出特性以及放大电路中其它各元件参数的情况下,利用作图的方法对放大电路进行分析。
一、静态工作点的分析对于如图所示的直流通路可以求解其静态工作点:I B,I C,U BE,U CE。
并作出其输入输出特性曲线:二、电压放大倍数其输入、输出波形可以如图所示:结论:1、交直流迭加。
2、v o与v i相位相反。
3、非线性失真:饱和失真、截止失真。
4、最大不失真输出幅度。
三、图解法的适用范围用于分析输出幅值比较大而工作频率不太高的情况。
应用范围:分析Q点位置、最大不失真输出电压、失真情况。
课堂小结:晶体管的输入、输出特性曲线静态工作点放大倍数的分析失真的种类及产生原因图解法的适用范围作业布置:2.3a 2.4授课教案课程:模拟电子技术任课教师:教研室主任:课号:7 课题:放大电路的分析方法(等效电路法)教学目的:掌握等效电路法应用简化的等效电路法求解电路参数教学内容:h参数等效模型简化的h参数等效模型教学重点:等效电路分析法教学难点:h参数等效模型教学时数:2学时课前提问及复习:直流通路的作法交流通路的作法作图法求解静态工作点Q的过程新课导入:等效电路建立线性模型,用线性电路的分析方法来分析晶体管电路。
新课介绍:2.3.3 等效电路分析法等效电路法:在一定的条件下将晶体管的特性线性化,建立线性模型,用线性电路的分析方法来分析晶体管电路。
一、晶体管的直流模型及静态工作点的估算法使用条件:U BE>U on 且U CE>U BE二、晶体管共射h参数等效模型概念:在共射接法放大电路中,在低频小信号作用下,将晶体管看成一个线性双口网络,利用网络的h参数来表示输入、输出的电压与电流的相互关系所得到的等效电路。
1、h参数的由来将晶体管看成一个双口网络,并以b-e作为输入端口以c-e为输出端口,则网络外部的端电压和电流关系就是晶体管的输入特性和输出特性。
2、h参数的物理意义3、简化的h参数等效模型晶体管工作在放大区时,管子的内反馈可忽略不计,同样可以认为c-e间的动态电阻无穷大。
这样可以得到其简化的等效电路如图所示:4、r be的近似表达式r be |Q= r bb' + r b¢e≈200 W+(1+β) 26 /IEQ二、共射放大电路动态参数的分析1、电压放大倍数:Au2、输入电阻:Ri3、输出电阻:Ro4、源电压放大倍数:Avs课堂小结:h参数等效模型简化的h参数等效模型共射放大电路动态参数的分析作业布置:2.13 (1)、(2)授课教案课程:模拟电子技术任课教师:教研室主任:课号:8 课题:微变等效电路法教学目的:掌握微变等效电路分析方法及其应用教学内容:动态分析教学重点:微变等效电路分析方法教学难点:等效电路的画法教学时数:2学时课前提问及复习:h参数等效模型简化的h参数等效模型新课导入:图解法比较直观,但对多级放大电路来说,太繁。
因此,采用微变等效电路法。
新课介绍:微变等效电路的应用(习题课)例1:据右图,计算出A U、r i、r o等指标。
例2:电路如图,试用等效电路分析法进行分析三个指标。
例3:如下图,计算出A U、r i、r o等指标。
例4:如下图,计算出A U、r i、r o等指标。
课堂小结:掌握微变等效电路分析方法及其应用,关键是会应用作业布置:2.6、2.7授 课 教 案课程: 模拟电子技术 任课教师: 教研室主任: 课号: 9 课题:静态工作点Q 的稳定 教学目的:掌握静态工作点的稳定电路 掌握稳定电路的静态工作点求解方法 掌握稳定电路的动态参数求解方法 教学内容:静态工作点的稳定电路静态工作点的稳定电路的分析方法 教学重点:静态工作点Q 的重要性 教学难点:静态工作点的稳定方法 教学时数: 2学时课前提问及复习:h 参数等效模型 简化的h 参数等效模型利用简化的h 参数等效模型求解共射电路 新课导入:静态工作点的影响因素 稳定工作点的常用方法 静态工作点稳定电路的求解 新课介绍:2.4 静态工作点的稳定 一、稳定的必要性由于电源电压的波动、元件的老化以及因为温度变化所引起的晶体管参数变化,都会造成静态工作点的不稳定,从而使动态参数不稳定,有时电路甚至无法正常工作。
工作点的稳定问题:工作点不稳定的原因是温度对参数的影响。
在引起Q 点不稳定的诸多因素中,温度对晶体管参数的影响是最为主要的。
三极管V BE 、β、I CBO 参数均为温度的函数: V BE ↓温度T ↑→{β↑ }→I C ↑→Q ↑I CEO ↑二、典型的静态工作点稳定电路稳定过程:1、Re 的直流负反馈作用2、在I Rb2》I BQ 的情况下,U BQ 在温度变化时基本不变。
三、静态工作点的估算V B= V CC R b2/(R b1 + R b2)I C=I E = (V B-V BE)/R eI B =I C/βV CE = V CC-I C (R c+R e)四、动态参数的估算1、电压放大倍数:Aur be=200Ω+(1+β)26mV/ I E2、输入电阻:R i3、输出电阻:R O课堂小结:静态工作点的影响因素稳定工作点的常用方法静态工作点稳定电路的求解作业布置:2.19(1)、(2)授课教案课程:模拟电子技术任课教师:教研室主任:课号:10 课题:放大电路的三种基本接法、派生电路教学目的:掌握三种接法及其特点掌握三种接法动态参数的分析掌握复合管的特性教学内容:基本共集放大电路、基本共基放大电路教学重点:三种组态的各自特点教学难点:共集、共基组态的分析教学时数:2学时课前提问及复习:静态工作点的影响因素稳定工作点的常用方法射极负反馈电阻的作用静态工作点稳定电路的求解新课导入:基本共集放大电路、基本共基放大电路新课介绍:2.5 三种组态的放大电路共集放大电路以集电极为公共端,通过i B对i E的控制作用实现功率放大。
