湿式磁选机耗水量计算方法

贫磁铁矿由于有价矿物含量低，另外使用无底柱分段崩落采矿方法采出的原矿不可避免地混入大量废石，降低了原矿品位，在采用常规工艺条件进行分选处理时，会增加生产成本，要想使贫磁铁矿能够得到经济的开发利用，必须要采取预选的工艺方案，使得该贫磁铁矿在分选处理的整个过程中，实现低成本处理。

在磁铁矿物的分选处理过程中，磨矿是能耗最高、占生产成本最大的一个环节、如果能够在磨矿前将贫磁铁矿中的大部分废石抛除，不仅可以节约该无用废石的磨矿费用，同时还可以将入磨入选的矿石品位提高到经济合理的品位。

使得该常规工艺条件下由于生产成本太高而不能开发利用的贫磁铁矿，变成为具有开发利用价值的有用矿石。

矿石不论是在何种条件下分选，其前提条件都是矿物达到足够的解离，对于贫磁铁矿的入磨前预选，也是如此。

由于贫磁铁矿的预选，其目的是抛出大部分已解离的废石，使磁铁矿物得到足够的富集。

目前节能降耗的处理工艺是“多碎多磨”。

为此，很多磁选厂将矿石的破碎粒度降低。

因此，在将矿石的破碎粒度降低后，若通过预选设备能有效的将其中的大部分废石予以抛除，那么贫磁铁矿的开发利用，就有可能得到实现。

传统的干式磁选抛废主要使用磁滑轮用于选分大块和粗粒强磁性矿石，对细粒强磁性矿石的选别效果不理想。

粉矿湿式预选是近年来发展的一项操作性较强的新技术，主要用来处理0—20mm的细粒强磁性矿石，应用后可大幅度降低选矿成本，提高磨矿效率。

以陕西某地的磁铁矿为例说明湿式预抛技术的有点。

陕西某磁铁矿为沉积变质岩贫磁铁矿。

原有的选矿工艺如下：矿石先经破碎后，用10mm筛网筛分，将—10mm的矿石，作为湿式预选的实验矿样。

实验由加水装置、搅拌槽、预选用磁选机、接料桶等构成实验处理系统。

采用人工控制连续给料。

矿石在搅拌槽内被搅拌均匀后，直接流到位于下面的预选用磁选机进行分选。

分选后的排料，用大桶接出，得到分选后的各矿样。

给矿取样从筛分后的混合样中缩分采取。

精、中、尾矿样，从接出的矿样中缩分采取。

弱磁场磁选设备的选择与计算磁选设备主要有弱磁场磁选设备、强磁场磁选设备和高梯度磁选设备。

弱磁场磁选设备适用于处理各种强磁性矿物，包括选别设备（如湿式筒式磁选机、脱水槽、磁聚机、干式筒式磁选机、磁力滚筒等)及辅助设备（如预磁器、脱磁器等）。

一、湿式筒式磁选机湿式筒式磁选机的磁系有电磁和永磁两种。

由于永磁材料的成功应用永磁筒式磁选机几乎独占了弱磁场磁选机整个领域。

目前，采用钡或锶铁氧体磁系的磁选机筒体表面磁感应强度一般为120~180mT;某些直径1050mm以上的大筒径磁选机采用高磁能积的稀土铁氧体复合磁系，筒体表面磁感应强度达到180~200mT;采用钕铁硼、铈钴铜和锶铁氧体复合磁系，筒体表面磁感应强度可达400mT.。

湿式永磁筒式磁选机按槽体结构分为顺流式、逆流式和半逆流式三种形式，其适宜入选粒度分别为6~0mm、1.5~0mm和0.5~0mm。

永磁筒式磁选机广泛用于强磁性矿物的选别以及过滤前或再磨前矿浆的浓缩作业。

对于粗选作业、强磁选机前的弱磁选作业(为选出强磁性矿物防止强磁选机发生磁性堵塞而设置)和浓缩作业一般应选用磁感应强度较高的大简径磁选机；精选作业直采用磁感应强度较低的磁选机。

永磁筒式磁选机的处理量一般应根据类似厂矿相同规格、相同性能磁选机的实际指标选取，如果筒长不同，可按下式计算：q=q0(L-0.2) (1)式中q——磁选机处理量(干矿)，t/h;q0——单位有效筒长处理量，t/(m·h)，取类似厂矿指标；L——磁选机几何筒长，m.湿式永磁筒式磁选机主要生产实例见表1。

二、磁力脱水槽磁力脱水槽是一种磁力与重力联合作用的磁选设备，磁感应强度一般为30~50mT,分电磁和永磁两种类型，目前永磁脱水槽应用较多，常用于强磁性矿物磁选前的脱泥和预选作业。

磁力脱水槽能分选出大量细粒尾矿并兼顾有脱泥脱水作用；亦可用于磁铁矿精矿过滤前的浓缩作业。

磁力脱水槽结构简单，无运动部件，操作方便。

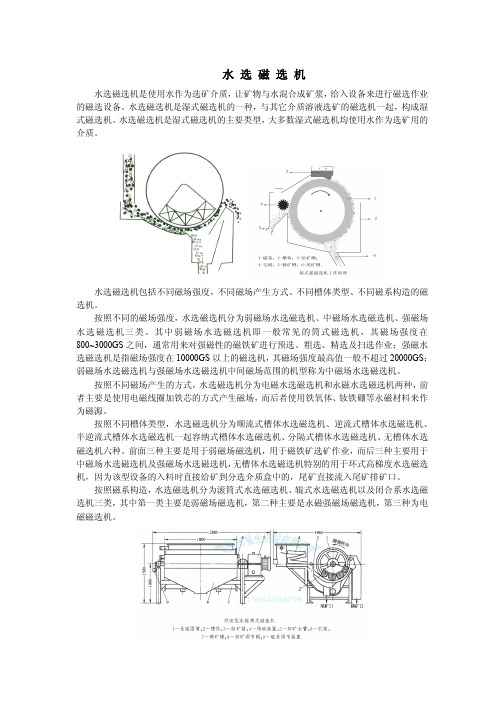

水选磁选机水选磁选机是使用水作为选矿介质，让矿物与水混合成矿浆，给入设备来进行磁选作业的磁选设备。

水选磁选机是湿式磁选机的一种，与其它介质溶液选矿的磁选机一起，构成湿式磁选机。

水选磁选机是湿式磁选机的主要类型，大多数湿式磁选机均使用水作为选矿用的介质。

水选磁选机包括不同磁场强度，不同磁场产生方式、不同槽体类型、不同磁系构造的磁选机。

按照不同的磁场强度，水选磁选机分为弱磁场水选磁选机、中磁场水选磁选机、强磁场水选磁选机三类。

其中弱磁场水选磁选机即一般常见的筒式磁选机，其磁场强度在800~3000GS之间，通常用来对强磁性的磁铁矿进行预选、粗选、精选及扫选作业；强磁水选磁选机是指磁场强度在10000GS以上的磁选机，其磁场强度最高值一般不超过20000GS；弱磁场水选磁选机与强磁场水选磁选机中间磁场范围的机型称为中磁场水选磁选机。

按照不同磁场产生的方式，水选磁选机分为电磁水选磁选机和永磁水选磁选机两种，前者主要是使用电磁线圈加铁芯的方式产生磁场，而后者使用铁氧体、钕铁硼等永磁材料来作为磁源。

按照不同槽体类型，水选磁选机分为顺流式槽体水选磁选机、逆流式槽体水选磁选机、半逆流式槽体水选磁选机一起容纳式槽体水选磁选机、分隔式槽体水选磁选机、无槽体水选磁选机六种。

前面三种主要是用于弱磁场磁选机，用于磁铁矿选矿作业，而后三种主要用于中磁场水选磁选机及强磁场水选磁选机，无槽体水选磁选机特别的用于环式高梯度水选磁选机，因为该型设备的入料时直接给矿到分选介质盒中的，尾矿直接流入尾矿排矿口。

按照磁系构造，水选磁选机分为滚筒式水选磁选机、辊式水选磁选机以及闭合系水选磁选机三类，其中第一类主要是弱磁场磁选机，第二种主要是永磁强磁场磁选机，第三种为电磁磁选机。

水选磁选机相对与干选磁选机而言，最大的优点是水选磁选机进入磁选的物料是与水预混成矿浆，相对与干燥的物料，因为水的紊流及湍流作用，矿浆中的矿物颗粒能随水更好的流动，干选时物料流动性差，磁性矿物向磁选工作面移动时的阻力减小，因此距离磁选工作面较远距离的磁性矿物也容易被捕获，选矿回收率较高。

选煤工程师：重介质选煤（三）1、单选关于磁选机，下列说法中错误的是OOA、应根据精矿排料情况，适当调整磁系偏角B、重介质选煤系统中用于回收磁铁矿粉的磁选机一般选用湿式高磁场强度的圆筒式磁选机C、要改变磁选（江南博哥）机的处理量必须调整排料间隙D、槽体是磁选机的重要部件之一正确答案：B2、单选重介悬浮液分散体系中分散相粒径为O»A、大于O.IumB、0.001-0.IumCx小于0.00IumDx等于0.001Um正确答案：A3、填空题当原煤粒度均匀，质量较好时，应采取O的操作制度。

正确答案：小风大水4、问答题筛分效果不好的主要原因和处理方法是什么？正确答案：筛分效果不好的主要原因和处理方法是：①筛孔堵塞或筛面损坏：②筛分给料不均；③筛上物料过厚。

处理办法：QX宇筛，清理筛板或更换筛板；②调节给料量；③减少给料量。

5、单选湿.式弱磁场圆筒形磁选机转速过高会使磁精矿含水量OOA.减小B∙增大C.无法确定D.没有影响正确答案：B6、多选影响筛分的主要因素有O□A、以上都不是B、物料的性质C、操作管理【）、筛面的运动特性和筛面结构正确答案：B,C,D7、多选工作现场“四无”包括（）。

A、无违章B、无隐患C、无积煤【）、无积尘正确答案：C,D8、单选设备检修必须执行O,不准用电话联系。

检修人员进入机器内部,必须设专人在外监护，必要时还应将断电装辂加锁，由进入设备内部的工作人员带好钥匙。

A、停电挂牌制度B、停送电制度C、挂牌制度D、专人停送电制度正确答案：A9、单选重介质选煤工艺，脱泥分选与不脱泥分选相比较，描述正确的是OOA、降低了悬浮液粘度，可以改善细粒度煤分选效果，但增加介耗B、降低了悬浮液粘度，可以改善细粒度煤分选效果，但减少介耗C、降低了悬浮液粘度，不能改善细粒度煤分选效果，但减少介耗D、降低了悬浮液粘度，不能改善细粒度煤分选效果，但增加介耗正确答案：B10、单选介质泵的效率不应低于OA. 60B. 65C. 70D. 75正确答案:B11、单选悬浮液在圆筒型旋流器中的密度分布规律是OcA、以上说法都不对B、愈接近中轴线密度愈低C、整个柱体内密度是均匀分布的D、愈接近中轴线密度愈高正确答案：B12、单选重选的实质过程概括为O0A、松散一一分离——搬运B、松散一一分层——分离C、松散一一分离——分层【）、松散一一分层——搬运正确答案：B13、单选介质消耗不包括OOA、技术损耗B、工艺损耗C、介质性质D、管理损耗正确答案：C14、判断题物料颗粒的大小可以影响沉降速度。

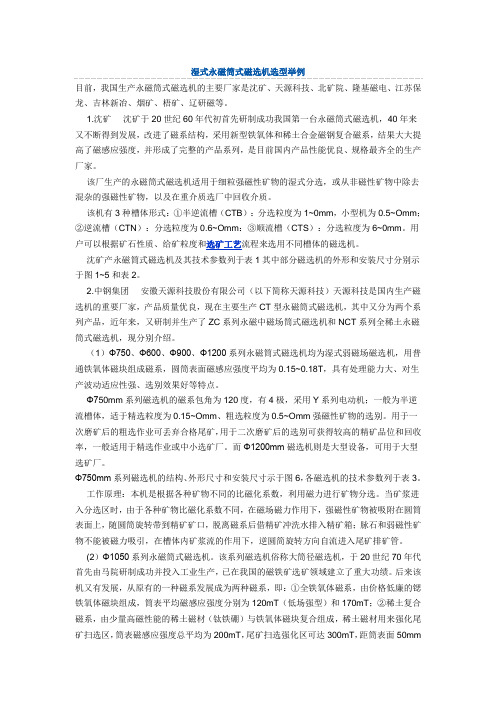

湿式永磁筒式磁选机选型举例目前，我国生产永磁筒式磁选机的主要厂家是沈矿、天源科技、北矿院、隆基磁电、江苏保龙、吉林新冶、烟矿、梧矿、辽研磁等。

1.沈矿沈矿于20世纪60年代初首先研制成功我国第一台永磁筒式磁选机，40年来又不断得到发展，改进了磁系结构，采用新型铁氧体和稀土合金磁钢复合磁系，结果大大提高了磁感应强度，并形成了完整的产品系列，是目前国内产品性能优良、规格最齐全的生产厂家。

该厂生产的永磁筒式磁选机适用于细粒强磁性矿物的湿式分选，或从非磁性矿物中除去混杂的强磁性矿物，以及在重介质选厂中回收介质。

该机有3种槽体形式：①半逆流槽（CTB）：分选粒度为1~0mm，小型机为0.5~Omm；②逆流槽（CTN）：分选粒度为0.6~Omm：③顺流槽（CTS）：分选粒度为6~0mm。

用户可以根据矿石性质、给矿粒度和选矿工艺流程来选用不同槽体的磁选机。

沈矿产永磁筒式磁选机及其技术参数列于表1其中部分磁选机的外形和安装尺寸分别示于图1~5和表2。

2.中钢集团安徽天源科技股份有限公司（以下简称天源科技）天源科技是国内生产磁选机的重要厂家，产品质量优良，现在主要生产CT型永磁筒式磁选机，其中又分为两个系列产品，近年来，又研制并生产了ZC系列永磁中磁场筒式磁选机和NCT系列全稀土永磁筒式磁选机，现分别介绍。

（1）Φ750、Φ600、Φ900、Φ1200系列永磁筒式磁选机均为湿式弱磁场磁选机，用普通铁氧体磁块组成磁系，圆筒表面磁感应强度平均为0.15~0.18T，具有处理能力大、对生产波动适应性强、选别效果好等特点。

Φ750mm系列磁选机的磁系包角为120度，有4极，采用Y系列电动机；一般为半逆流槽体，适于精选粒度为0.15~Omm、粗选粒度为0.5~Omm强磁性矿物的选别。

用于一次磨矿后的粗选作业可丢弃合格尾矿，用于二次磨矿后的选别可获得较高的精矿品位和回收率，一般适用于精选作业或中小选矿厂。

而Φ1200mm磁选机则是大型设备，可用于大型选矿厂。

CT系列中磁场永磁筒式磁选机，磁源采用稀土钕铁硼永磁材料制作，依工作性质不同，永磁筒式磁选机分干式和湿式两大类型：干式机型分上部给矿和下部给矿，上部给矿选别粒度＜10毫米，下部给矿选别粒度＜2毫米。

湿式机型分：湿式顺流、湿式逆流、湿式半逆流三种给矿槽体，顺流槽体给矿选别粒度＜6毫米，逆流槽体给矿选别粒度＜0.8毫米，半逆流槽体给矿选别粒度＜1毫米。

在给矿中磁性矿含量较低的情况下，即非磁性矿大于50%，逆流、半逆流、顺流三种磁选机的选别工艺指标基本相同。

当给矿中磁性矿含量高，即非磁性矿低于30%，顺流式磁选机的选别工艺指标优于逆流和半逆流磁选机。

各种机型的磁场强度分九个等级，即：R级、A级、B 级、C级、D级、E级、F级、G级、H级。

用户可根据选别矿物的种类、粒度、磁性和选别指标要求，选择订购相适应的机型和磁场等级。

例：CTG表示永磁干式磁选机CTB表示永磁湿式半逆流磁选机CTS表示永磁湿式顺流磁选机CTN表示永磁湿式逆流磁选机CT（G.N.B.S）—7518：表示750×1800永磁筒式磁选机有干式、湿式逆流、湿式半逆流、湿式顺流四种机型。

同种规格机型可选择下列不同的磁场强度R级＝120~160mT C级＝280~320mT F级＝400~440mTA级＝160~240mT D级＝320~360mT G级＝440~480mTB级＝240~280mT E级＝360~400mT H级＝480~520mTR级磁场强度采用铁氧体永久磁性材料制作；C级至H级磁场强度采用稀土钕硼永久磁性材料制作。

注：1特斯拉（T）=1000毫特（mT）=10000高斯（GS）四、晨光磁选机适用范围本系列磁选机适用于选别磁性矿物、非金属物料和废旧物料的除铁。

如：还原钛的磁选，铁矿石冶炼前的精选提纯，陶瓷泥、长石、石英、钛铁矿、煤等物料的除铁。

五、晨光磁选机结构与工作原理CT系列筒式永磁磁选机，筒体及槽体靠近磁系部位采用非导磁材料不锈钢，滚筒端盖用铝铸成，其余用普通钢材制作。

SQC-10-3湿式强磁选机说明书一、SQC-10-3湿式强磁选机的作用SQC-10-3湿式强磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业。

SQC-10-3湿式强磁选机的磁系，采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100～600mT。

根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选。

本磁选机具有结构简单、处理量大、操作方便、易于维护等优点。

选矿设备该工艺是将矿石细碎至5mm或3mm以下，然后用永磁中场强磁选机进行SQC-10-3湿式强磁选机磁选抛尾。

该工艺对于节能降耗﹑有效利用极贫铁矿石和提高最终铁精矿质量具有特别重要的意义。

各类TD75/DTII/DTII(A)带式输送机、B1600-B2800皮带机图纸、DG圆管带式输送机，DSJ伸缩式输送机、DTL固定式输送机、大倾角输送机、N-TGD等各类斗式提升机、链式输送机、螺旋输送机、空气斜槽、给料机、除尘器、破粹机、MMD破粹机、磨机、振动筛、选粉机、造球机、润磨机、磁选机、回转窑等各类机械图纸及PDJCAD软件，兼职输送机设计， QQ774864685。

二、SQC-10-3湿式强磁选机的功能特点（一）强磁选机用于选别0～3mm粒级的磁性矿物，在以磁选可行性的基础上，通过单筒永磁筒式除铁质，强磁辊式选别形式的设计，对弱磁性矿物进行选别。

本机根据磁性产品与给入的被选矿物的运动方向归为顺流式，半逆流式结构，整机具有处理能力大，分选矿物粒级范围宽、分离精度高,适用于中粒弱磁性矿石的粗选和精选。

本机出矿品位为精矿、尾矿两个等级。

（三）整机结构紧凑、体积小、重量轻，效率高，耗电少、并且十分有利于维护和检修。

（四）传动原理也十分简单，操作便捷简单，同时工作效率也很高。

(五）强磁选机融入较高的电气控制技术，使生产操作便捷易懂，在提高工作效率的同时减轻操作者的劳动强度。

湿式永磁筒式磁选机主要介绍：一、湿式永磁筒式磁选机是铁矿石选厂普通使用的一种磁选机，它适用于选别强磁性矿物。

按照槽体的结构型式不同，磁选机分为顺流式、逆流式、半逆流式三种。

三种不同槽体型式的磁选机入选粒度如下：顺流槽体≤6mm，逆流槽体≤1.5mm，半逆流槽体≤0.5mm。

二、磁选机结构组成：永磁筒式湿选半逆流槽体磁选机包括机架、装置在机架上的给矿箱、滚筒及磁系、半逆流型底箱、精矿槽、排尾机构及传动装置，排尾机构包括尾矿槽及漏斗。

三、磁选机工作原理：矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。

在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。

由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。

非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。

四、磁选机产品优势：1、可提高品位，减轻下一道工序的负荷；2、选别生矿，返回再烧；3、剔除杂质，提高质量；4、适用范围广；5、结构简单，处理量大；6、操作方便，易于维护。

五、磁选机技术参数：本机的润滑较简单，减速机及密封罩为稀油润滑，润滑油有机械油HJ30-HJ50（GB443-64）任何一种，新产品运转一个月后应彻底清洗一次，换新油，以后每隔6-8个月清洗一次。

滚动轴承为干油润滑，采用钙基脂（GB491-65）ZG2-ZG4任何一种，永磁圆筒的轴承盖及传动轴上各有一个M10×1螺塞，将其拧下来，用油枪注入干油。

各润滑点见上图七、机器的安装、调整及试运转（一）、安装、调整1、各主要部件列入下表名称注意事项永磁圆筒轻吊轻放远离铁器防止变形槽体不要碰撞防止变形机架2、按图纸规定的技术条件进行安装。

磁选机安装、使用和维护手册本手册适用范围适用机型：CTB型/LCTY型/LCTJ型适用型号：φ1050mm筒径系列/φ1200mm筒径系列适用槽体形式：半逆流式适用传动方式：链条传动/直连传动型号说明CTB：普通型半逆流磁选机LCTY：湿式预选磁选机LCTJ：湿式精选磁选机注：上述3种型号的磁选机槽体形式均为半逆流式，其安装、调试、维护方法均同！传动方式说明链条传动结构形式：电机+减速机+链条+滚筒直连传动结构形式：电机+减速机+联轴器+滚筒注：上述2种传动方式在结构和使用维护上有所区别，详见本手册内容！目录1.注意事项 ---------------------------------------------------------------------------------12.用途及工作原理 -------------------------------------------------------------------------13.结构组成----------------------------------------------------------------------------------24.技术参数 ---------------------------------------------------------------------------------65.安装、调整、试运行--------------------------------------------------------------------76.操作---------------------------------------------------------------------------------------137.维护---------------------------------------------------------------------------------------148.易损件------------------------------------------------------------------------------------151.注意事项为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
