施工现场临时给排水施
工方案定稿
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

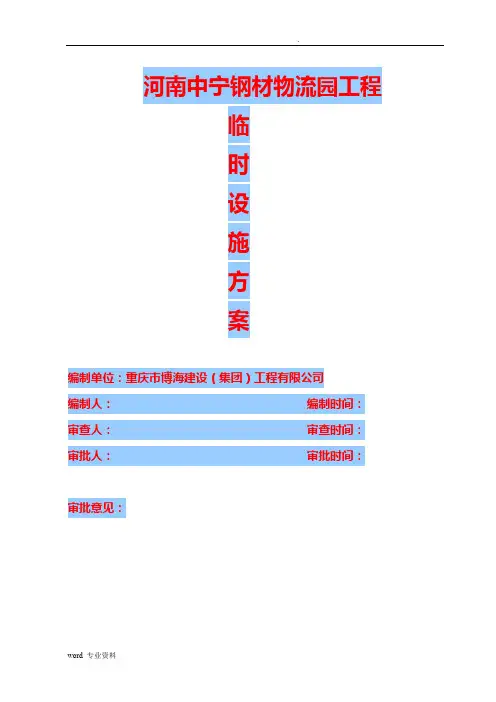

河南中宁钢材物流园工程
临
时
设
施
方
案
编制单位：重庆市博海建设（集团）工程有限公司
编制人：编制时间：
审查人：审查时间：
审批人：审批时间：
审批意见：
1.编制依据
1.1《建筑施工手册》第2册
1.2《市级文明工地临时用水的有关规定》
1.3总公司《文明安全施工手册》
2.工程概况
2.1本工程为河南新乡中宁钢材物流园工程，东西长580m，南北长150m，地下车库一层、地上办公楼十三层。
2.2在施工现场北侧接DN50到市政给水井，以给水井接管时以此处为临时水源；在现场西南角、东南角、北边大门口，分别做一个市政雨水排水井，可作为现场雨水及道路冲洗排放。
2.3现场设临时办公室，给水从就近临时给水管上接口。
卫生间污水先经化粪池后就近排入污水市政管网，厨房污水经隔油池后就近排入污水市政管网。
2.4施工现场的东、西、北侧均设临时消火栓；南侧有永久消火栓井（现暂时无法使用），计划在施工现场的南侧同样设置临时消火栓管道及消火栓。
2.5现场的施工办公室采用板房布置，工人的生活区一样采用板房搭设。
2.6林澜艺墅地下室部分的施工用水，从现场东南侧的临时用水管道上引出一根DN40水管至地下室基槽，供地下室部分施工时使用。
（见施工现场临时用水平面图）
3.临水设计
3.1现场用水量计算：
本工程临时给水包括生产、生活及消防用水，施工用水高峰为结构施工阶段，用水量据此计算。
3.1.1现场施工用水量q
1
（L/S）：
q 1= K
1
×∑（Q
1
×N
1
）×（T
1
×t）-1×K
2
×（8×3600）-1
K
1
——未预计的施工用水系数取1.05
Q
1
——年度工程量见表—1
N
1
——施工用水定额见表—1
T
1
——年度有效作业日取365日
K
2
——用水不均衡系数取1.5
t——每天作业班数取2班
本工程结构施工阶段主要用水对象为商品混凝土自然养护、冲洗模板、砌砖工程，具体工程量及用水定额见下表：
表-1
q
1
=1.05×（600×350﹢1800×5﹢15×250）÷2×1.5×（8×3600）-1
=6.09 L/S
3.1.2施工机械用水量q
2
（L/S）：
参考《自动洗车池设计》，基础阶段和结构阶段存在大量洗车，但此时工程降水能够提供大量水源，同时洗车池采用密闭循环用水系统，故施工机械用水量可忽略不计。
3.1.3施工现场生活用水量计算q
3
（L/S）：
q 3=P
1
N
3
K
4
/（t×8×3600）
式中：P
1
——施工现场高峰昼夜人数，取3000人
N
3
——施工现场生活用水定额一般为20-60升/人·班，取50；
K
4
——施工用水不均衡系数取1.4
t——每天作业班数取2班
q
3
=3000×50×1.4/（2×8×3600）=3.65L/S
3.1.4生活区生活用水量q
4
（L/S）：
q 4=P
2
N
4
K
5
/（24×3600）
式中：P
2
——生活区居民人数，取1500人
N
4
——生活区昼夜全部生活用水定额，取100L
K
5
——生活区用水不均衡系数，取2.5
q
4
= 2500×100×2.5/（24×3600）=7.24L/S
3.1.5施工现场消防用水q
5
（L/S）：
因施工现场面积在25ha内，故消防用水量为q
5
＝10 L/s
3.1.6总用水量Q （L/S ）：
因为q 1+q 2+q 3+q 4=6.09+0+3.65+7.24＝16.98 L/S ＞q 5 所以Q= q 1+q 2+q 3+q 4=16.98L/S 3.1.7供水干管管径D ：
D=[4Q/（v л×1000）]1/2=[4×16.98/（2.5×3.14×1000）]1/2 =0.093m
选择直径D=100mm 的供水干管即可满足要求（取v=2.5m/s ） 3.2临水设置
3.2.1本工程临时生产、消防给水共用一个系统。
3.2.2本工程在东、北、西三面设临时消火栓，主管管径DN100,由东大门南侧接入，采用焊接钢管，焊接连接，埋地敷设。
在主管上每隔50米左右设一个地下式消火栓，在东、北、西三面各设一个DN50甩口，留作备用。
在东北角和西北角主管上各设一切断阀门，以便将来增加甩口时可有效切断管路并节省水源。
3.2.3南侧的临时用水管道，管径、材质与其它三面相同，管道沿南侧基槽护拦敷设，为明装且设置消火栓。
冬季采用岩棉管壳保温。
3.2.4土方挖运阶段的洗车主要用基坑降水，补水从现场东侧甩口接入，排水从现场东侧排出。
打桩及边坡喷锚用水由现场给水甩口接入，基坑降水经沉淀后排入洗车池供水系统，供洗车用，多余水由洗车池排水排入市政管网。
参见《临时洗车池设计》及《基础施工方案》。
3.2.5地下室施工用水依据现场情况从主管各甩口接入，管径根据实际情况确定。
3.2.6现场南侧与一期工程相邻，地面排水砌围护墙阻水。
现场东侧、北侧、南侧三面需设地面排水：东侧和北侧警卫宿舍以东排至东南角市政雨水井，管径Φ300；西侧和北侧警卫宿舍以西排至西北角市政雨水井，管径Φ300。
管道材质采用水泥管，水泥抹带借口。
3.2.7地上楼层临时生产用水、消防用水采用独立系统，其补水利用现在的给水主管道，待将来再另行设计。
3.2.8给、排水管道同沟敷设，布置详见施工现场临时用水平面图。
4. 施工准备 4.1技术准备：
认真学习北京市关于施工现场消防的有关规定、总公司关于现场文明安全施工有关规定，依据本施工方案编制具体的施工技术交底。
4.2材料准备：
依据临水消防平面图及现场实际情况作出材料计划，主要材料及设备有：
4.3人员准备：
依据工程量准备劳动力如下：
焊工： 3人 水工： 3人 壮工： 5人 4.4主要机具准备： 5.施工方法 5.1施工工艺流程
图：（给水、消防水管）
5.2.1施工用水、消防水管道连接方式，DN100管道连接方法为焊接连接；DN70及以下采用丝接连接。
5.2.2管路铺设完毕后，进行水压试验，试验要求同消火栓系统。
5.2.3埋地管道埋地深度应结合甩口深度确定，但不应少于0.8米（防冻、管道上方为路面）。
6.各项措施
6.1临水管理措施：
6.1.1施工现场临水设专人负责，出现问题及时抢修，使施工现场临水各用水设备时刻处于受控状态。
5.1.2施工现场消火栓严禁它用。
6.2文明安全管理措施：
5.2.1焊接管道人员必须具有焊工证。
5.2.2 在焊接管道前，应先开动火证，有专人看火，要注意现场易然物，并准备好消防器材。
5.2.3动用气焊时，氧气瓶与乙炔瓶要保证不小于5m的安全距离。
5.2.4在施工过程中切断的废管头及其他杂物要及时清理，保持现场操作面的整洁，让每个工人都有“安全”“文明”的施工意识。
6.3冬施措施：
5.3.1进入冬施应对明装管道进行保温。
5.3.2冬季应设专人负责消火栓及给水系统的保温及使用。
7.附图施工现场临时用水平面图。
