地基土平板载荷试验方法

浅层平板载荷试验检测地基承载⼒作业指导书浅层平板载荷检测作业指导书1 ⽬的和适⽤范围及标准地基⼟浅层平板载荷试验适⽤于确定浅部地基⼟层的承压板下应⼒主要影响范围内的承载⼒和变形系数。

试验依据《建筑地基基础设计规范GB50007-2011》2 试验原理载荷试验(Plate Load Test，简称PLT)是在现场⽤⼀个刚性承压板逐级加荷，测定天然地基、单桩或复合地基的沉降随荷载的变化，借以确定它们承载能⼒的现场试验。

在拟建建筑场地上将⼀定尺⼨和⼏何形状（⽅形或圆形）的刚性板安放在被测的地基持⼒层上，逐级增加荷载，由固定在基准梁上的变形测量装置测得相应的稳定沉降，直⾄达到地基破坏标准，由此可得到荷载沉降曲线，即p-s曲线。

通过对p-s曲线进⾏计算分析，可以得到地基⼟的承载⼒f ak。

3 仪器设备试验设备包括承压板、加荷装置和沉降观测装置。

1、加荷系统：承压板加荷装置：液压千⽄顶，应⼒环2、反⼒系统：地锚、⼯字钢反⼒架⼀般反⼒可以由重物、地锚单独或地锚与重物联合提供3、量测系统：⽀撑柱、基准梁、位移测量原件等4 试验技术要求与操作步骤1、试验技术要求1)承压板尺⼨⼀般为0.25-0.5m2，当在软⼟和粒径较⼤的填⼟上进⾏试验时，承压板⾯积不应⼩于0.5m2。

2)试坑宽度或直径不应⼩于承压板宽度或直径的3倍。

试坑底部的岩⼟应避免扰动，保持其原状结构和天然湿度，在承压板下铺设不超过20mm的砂垫层找平，并尽快安装设备。

3)加荷等级⼀般不⼩于8级。

最⼤加载量不应⼩于地基⼟承载⼒设计值的2倍，荷载的量测精度应控制在最⼤加载量的±1%内。

4)每级荷载施加后，间隔10min、10min、10min、15min、15min测读⼀次沉降，以后间隔30min测读⼀次沉降，当连续2h、且每⼩时沉降量不⼤于0.1mm时，可认为沉降已相对稳定，可施加下⼀级荷载。

5)试验终⽌条件：a)承压板周边的⼟体出现明显的侧向挤出；b)本级荷载的沉降量急剧增⼤，荷载~沉降（p-s）曲线出现陡降段；c)在某级荷载下24h内沉降速率不能达到稳定标准；d)总沉降量与承压板直径（或宽度）之⽐⼤于或等于0.06。

地基承载力平板荷载试验地基承载力是指土壤能够承受的荷载大小，对于土地利用和建筑物的设计非常重要。

为了确定地基承载力，往往需要进行平板荷载试验来获取准确的数据。

下面是关于平板荷载试验的一些相关参考内容。

1.平板荷载试验的目的和意义：- 确定土壤的承载能力和变形特性，为土地利用和建筑物设计提供依据。

- 检验地基的稳定性和安全性，防止建筑物倒塌或沉降。

- 评估地基加固措施的效果，如增加基础的厚度或施加地基加固。

2.平板荷载试验的基本原理：- 将一个载荷施加在土壤表面上，通过测量载荷和土体变形，得到土壤的承载能力和变形特性。

- 载荷可以是集中载荷、均布载荷或渗透荷载，具体选择取决于地基的实际情况和试验目的。

3.平板荷载试验的试验装置和步骤：- 试验装置包括基础板、载荷施加装置、测量装置等。

- 试验步骤主要包括准备工作、先行试验、主试验和结果分析。

- 具体操作包括基础板的安装、标定载荷和测量装置、施加载荷和测量变形、记录数据等。

4.平板荷载试验的数据分析：- 通过载荷与变形的关系曲线，可以确定土壤的强度参数，如摩擦角、内摩擦角和压缩模量等。

- 可以计算地基的承载能力，如极限承载力和允许承载力，以及地基的变形特性，如沉降和变形模量。

- 还可以分析地基的稳定性和安全系数，为地基设计和改进提供依据。

5.平板荷载试验的影响因素：- 土壤的类型和性质，包括粘性土、砂土和淤泥等。

- 载荷的大小和施加方式，如静载荷、动载荷和周期性荷载等。

- 天气和地质条件，如温度、湿度和地下水位等。

综上所述，平板荷载试验是确定地基承载力的重要方法之一。

通过试验可以获取准确的数据，为土地利用和建筑物设计提供科学依据。

在进行试验时，需要注意试验装置和步骤，并进行数据分析和结果评估。

此外，还要考虑影响试验结果的因素，以提高试验的可靠性和准确性。

欢迎共阅
平板载荷试验
1.1.1平板载荷试验适用条件
平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。

（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。

这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。

（1）承压板
1）承压板状为圆形或方形(圆形板应力条件较方形板简单)。

2）承压板应具有足够刚度，底面平整，在长期使用中不变形。

3）钢质承压板厚度不小于25mm或采用加肋措施
（2）反力装置
（3）加载与量测设备
1）加载设备宜采用油压千斤顶。

2）荷载测量用放在千斤顶上的荷重传感器直接量测，或采用联于千斤顶的压力表或压力传感器测定油压，按率定曲线换算荷载。

传感器测量误差不应大于1%，压力表精度应优于或等于0.4级，试验压力表，油泵，油管等最大加载压力。

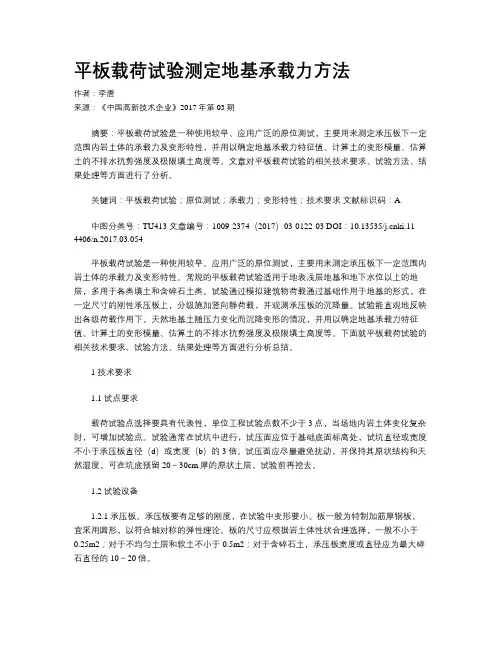

平板载荷试验测定地基承载力方法作者：李唐来源：《中国高新技术企业》2017年第03期摘要：平板载荷试验是一种使用较早、应用广泛的原位测试，主要用来测定承压板下一定范围内岩土体的承载力及变形特性，并用以确定地基承载力特征值、计算土的变形模量、估算土的不排水抗剪强度及极限填土高度等。

文章对平板载荷试验的相关技术要求、试验方法、结果处理等方面进行了分析。

关键词：平板载荷试验；原位测试；承载力；变形特性；技术要求文献标识码：A中图分类号：TU413 文章编号：1009-2374（2017）03-0122-03 DOI：10.13535/ki.11-4406/n.2017.03.054平板载荷试验是一种使用较早、应用广泛的原位测试，主要用来测定承压板下一定范围内岩土体的承载力及变形特性。

常规的平板载荷试验适用于地表浅层地基和地下水位以上的地层，多用于各类填土和含碎石土类。

试验通过模拟建筑物荷载通过基础作用于地基的形式，在一定尺寸的刚性承压板上，分级施加竖向静荷载，并观测承压板的沉降量。

试验能直观地反映出各级荷载作用下，天然地基土随压力变化而沉降变形的情况，并用以确定地基承载力特征值、计算土的变形模量、估算土的不排水抗剪强度及极限填土高度等。

下面就平板载荷试验的相关技术要求、试验方法、结果处理等方面进行分析总结。

1 技术要求1.1 试点要求载荷试验点选择要具有代表性，单位工程试验点数不少于3点，当场地内岩土体变化复杂时，可增加试验点。

试验通常在试坑中进行，试压面应位于基础底面标高处，试坑直径或宽度不小于承压板直径（d）或宽度（b）的3倍。

试压面应尽量避免扰动，并保持其原状结构和天然湿度，可在坑底预留20～30cm厚的原状土层，试验前再挖去。

1.2 试验设备1.2.1 承压板。

承压板要有足够的刚度，在试验中变形要小。

板一般为特制加筋厚钢板，宜采用圆形，以符合轴对称的弹性理论。

板的尺寸应根据岩土体性状合理选择，一般不小于0.25m2；对于不均匀土层和软土不小于0.5m2；对于含碎石土，承压板宽度或直径应为最大碎石直径的10～20倍。

一、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。

载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种。

浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。

《岩土工程勘察规范》(GB50021-2001)第10.2.2条规定，载荷试验应布置在有代表性的地点，每个场地不宜小于3个点，当场地内岩土体不均匀时，应适当增加试验点。

浅层平板载荷试验应布置在基础底面标高处。

载荷试验是岩土工程勘察的一个重要勘察手段。

本章就载荷试验的方法、要求、资料整理及成果应用作一介绍。

二、平板载荷试验平板载荷试验(PLT)是在一定面积的刚性承压板上加荷，通过承压板向地基土逐级加荷，测定地基土的压力与变形特性的原位测试方法。

它反映承压板下1.5~2.0倍承压板直径或宽度范围内，地基土强度、变形的综合性状。

平板载荷试验可用于以下目的：1）确定地基土承载力的特征值，为评定地基土的承载力提供依据。

2）确定地基土的变形模量（排水或不排水）。

3）估算地基土的不排水抗剪强度。

4）确定地基土基床反力系数。

5）估算地基土的固结系数。

平板载荷试验分为浅层载荷试验和深层载荷试验，适用于各种地基土，特别适用于各种填土及含碎石的土。

平板载荷试验反映承压板下不超过2倍承压板宽度（或直径）范围内地基土的特性，如在这影响范围内地基土为非均质土时，试验结果为一综合性状，给试验数据的分析造成一定的困难。

（一）平板载荷试验的基本理论及常规技术要求1.平板载荷试验基本理论典型的平板载荷试验p~s曲线(p为施加于承压板上的压力) ；s 为在相应压力下的沉降）可分为3个阶段（见图7-1）1.直线变形阶段：当压力小于临塑荷载py（比例极限压力），p~s成直线关系。

Ⅱ剪切阶段：当压力大于py 、小于极限压力pu,,p~s关系曲线由直线变为曲线。

地基土浅层平板载荷试验方案住宅小区地基土浅层平板载荷试验方案编写：校核：审定：XXXX公司资质证书编号：XX号二0 年月日一、工程概况公司拟在其位于路与路交界处的规划用地内兴建住宅小区项目。

根据拟建场地的岩土工程勘察报告资料，工程场地内地层从上至下分别为耕土①、含粘性土中砂②、含粘性土砾砂③、含砾粗砂④、粉质粘土④1、粘土⑤、粗砂⑥、粘土⑦、粗（砾）砂⑧、粘土⑨和砾砂⑩。

根据项目的规划情况，地下室底板基底标高约为3.7m（高程）。

住宅楼场地在该深度水平线上分布的土层为含砾粗砂④和粉质粘土④1，根据勘察报告提供的资料：含砾粗砂④层的天然地基承载力特征值为220kPa；粉质粘土④1层的天然地基承载力特征值为180kPa，该粉质粘土④1层于住宅楼场地中以透镜体形式分布。

受业主委托，通过对住宅楼场地内的地层进行地基土浅层平板载荷试验，以了解地基土实际的天然地基承载力特征值和极限承载力情况，为设计优化提供实际的土层力学参数和依据。

本次地基土浅层平板载荷试验结合设计要求进行，设计要求地基土实际的天然地基承载力特征值≥280kPa，预估地基土的极限承载力约为660kPa。

二、试验依据和投检测数量检测依据：1.《建筑地基基础设计规范》（GB 50007-2011）2.《建筑地基基础工程施工质量验收规范》（GB50202 -2002）3.《建筑地基处理技术规范》（JGJ79-2002）4.《岩土工程勘察规范》（GB50021-2001）（2009年版）5. 设计院提供的本工程设计图。

检测数量：根据甲方要求及《建筑地基基础设计规范》（GB 50007-2002）附录C 浅层平板载荷试验要点C.0.7“同一土层参加统计的试验点不应少于三点”，因此，本次地基土浅层平板载荷试验共进行3个试验点。

结合粉质粘土④1层在场地中的分布情况，建议其中1个试验点在勘察报告的钻孔zk23所在地段选取。

三、检测设备试验专用千斤顶、大量程百分表、精密压力表一台套，整套仪器设备经过计量部门校准并在有效使用期内。

地基土平板载荷试验方案地基土平板载荷试验是评估地基土承载力和地基土的变形性能的常用试验方法之一、它通过施加不同荷载于地基土平板上，观察平板在测试过程中的变形情况，从而得出地基土的承载力和变形性能指标。

下面是关于地基土平板载荷试验的方案，包括试验目的、试验设备和试验步骤等内容。

一、试验目的通过地基土平板载荷试验，目的是评估地基土的承载力和变形性能，为工程设计提供地基土的力学参数，并确定合适的地基处理措施。

二、试验设备1. 地基土平板：尺寸为1m x 1m，厚度为10cm的钢板平板；2.荷载设备：可施加不同等级荷载的液压机；3.变形测量设备：包括静测量和动测量；4.试验仪器：包括裂缝仪、浸水仪、压缩剪切装置等。

三、试验步骤1.土样采集：根据实际构造的复杂程度和工程要求，选择合适的地点进行土样采集，保证采样的土样与工程实际土体的代表性。

2.土样处理：对采集的土样进行处理，包括去杂质、破碎、筛选等步骤，确保土样质量良好。

3.试件制备：将处理后的土样制备成符合试验要求的试件，放置于试验室内保持一定湿度。

4.建立试验系统：将地基土平板放置于试验系统内，并连接好荷载设备和变形测量设备。

5.施加荷载：按照试验方案中规定的荷载顺序和荷载大小，逐步施加荷载，观察平板的变形情况。

6.变形测量：在荷载施加的过程中，使用静测量和动测量设备对平板的变形进行测量，记录变形数据。

7.停止荷载：当平板的变形达到要求的范围或负荷达到预定值时，停止施加荷载。

8.结束试验：移除平板和试验系统设备，对数据进行整理和分析，得出地基土的承载力和变形性能指标，发表试验报告。

四、安全措施1.在试验过程中，对液压机和其他设备要进行安全检查，确保运行正常。

2.试验现场要保持整洁，防止发生意外事故。

3.试验操作人员要穿戴好个人防护装备，避免受伤。

4.如遇到发生非正常情况，要及时停止试验并采取相应的应急措施。

总结：地基土平板载荷试验是一种常用的评估地基土承载力和变形性能的试验方法。

浅层平板载荷试验要点一、引言浅层平板载荷试验是土木工程中评估土壤承载力和地基基础设计的重要方法之一。

本文将介绍浅层平板载荷试验的基本概念、试验设备、试验步骤和注意事项，以便工程师们正确进行试验并获得准确可靠的试验结果。

二、基本概念浅层平板载荷试验是利用平板在土壤表面施加荷载，通过测量其沉降和变形，评估土壤的承载力和变形特性。

试验时，将平板放置在土壤表面，逐渐增加荷载，记录不同荷载下的沉降量，从而绘制出载荷-沉降曲线。

三、试验设备1. 平板：平板应具备足够的刚度和强度，能够承受试验所需的荷载，并保持稳定的形状。

通常使用钢制或混凝土制的平板。

2. 压力板：用于施加荷载到平板上。

压力板应平整，表面质量好，并具备足够的刚度和强度。

3. 变形测量设备：用于测量平板的变形，一般采用位移传感器或应变片等。

4. 荷载施加系统：包括荷载加重装置和测量荷载大小的设备。

四、试验步骤1. 现场准备：确定试验点，清理试验区域，并测定土壤的含水量。

2. 安装平板：将平板放置在试验点上，保持水平稳定，并确保与土壤有足够的接触面。

3. 施加荷载：逐渐施加荷载到平板上，每次增加荷载后，等待平板变形稳定后再进行下一次加荷。

4. 变形测量：在荷载施加过程中，利用变形测量设备实时监测平板的沉降和变形情况。

5. 绘制曲线：将荷载与平板沉降的数据绘制成载荷-沉降曲线，并进行分析和评估。

五、注意事项1. 试验前要对试验点周围的土壤进行充分的勘测和分析，确保试验可靠性。

2. 平板应正确放置，与土壤接触面积要充分，并且不得有明显的空隙。

3. 每次加荷后要等待平板沉降稳定后再进行下一次加荷，以确保数据准确。

4. 变形测量设备应放置在适当的位置，避免干扰或误差。

5. 试验结束后，应对平板和设备进行清理和维护，以保证下次使用的可靠性。

六、结论浅层平板载荷试验是评估土壤承载力和地基基础设计的重要方法，通过合理的试验步骤和注意事项，可以获得准确可靠的试验结果。

省公路工程试验检测中心有限公司标准化作业指导书（结构所）受控状态：发放编号：持有人：发布日期：2019年月日实施日期：2019年月日省公路工程试验检测中心有限公司标准化作业指导书（结构所）批准：审核人：主要参加编写人员:省公路工程试验检测中心有限公司地基承载力（载荷试验）标准化作业指导书一、依据的检测标准及技术要求（1）《岩土工程勘察规范》（GB 50021-2001）（2009版）；（2）《建筑地基检测技术规范》（JGJ 340-2015）；（3）《铁路工程地质原位测试规程》（TB 10018-2018）。

二、适用范围平板载荷试验可分为浅层平板载荷试验和深层平板载荷试验，其适用范围：2.1 对于浅层平板载荷试验，适用于浅层地基土；2.2 对于深层平板载荷试验，适用于深层地基土和大直径桩的桩端土。

深层平板载荷试验的试验深度不应小于5m 。

三、试验目的平板载荷试验的目的是测定承压板下应力主要影响范围内岩土的承载力和变形参数。

四、试验原理平板载荷试验（Plate loading test ）是在岩土体原位，在保持土的天然结构、含水率及其应力状态下，用一定尺寸的承压板，在其上逐级施加竖向荷载，同时观测承压板沉降，使用仪器按照规范要求采集数据并得到荷载-沉降（s p -）曲线、沉降-时间对数（t s lg -）曲线等参数，采用一定的方法分析地基土的强度与变形特性，求得地基土的承载力和变形模量等力学参数。

一般认为，平板载荷试验在各种原位测试中是最为可靠的，并以此作为其他原位测试的对比依据。

平板载荷试验示意图见图4.1所示。

1 承载板2 千斤顶3 位移传感器4 加荷平台5 支撑6 堆重图4.1 平板载荷试验示意图五、仪器设备本公司采用武汉岩海RS-JYC静载测试仪进行数据采取，各试验设备见表5.1。

表5.1 试验设备一览表5.1 承压板平板载荷试验宜采用圆形刚性承压板，承压板材料可用混凝土、钢筋混凝土、钢板、铸铁板等制成，根据土的软硬程度或岩体裂隙密度选用合适的尺寸。

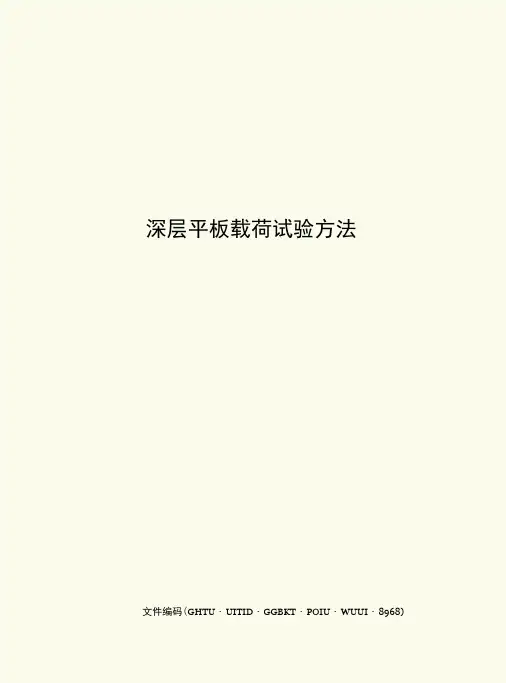

深层平板载荷试验方法文件编码(GHTU・UITID・GGBKT・POIU・WUUI・8968)深层平板载荷试验方案一、工程、场地地层简介及试验概述1、工程概况1.1 “XX”项目（酒店核心组团）产地位XX市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻劫沏大道环道。

本项目规划用地面积158667m2,约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。

酒店核心组团部分，拟建建筑为6栋13〜16层的高层建筑，建筑高度为39〜55.5m, 20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。

2、试验场地的工程地质条件根据“xx”项目（酒丿占核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下：2.1、第四系人工堆积（Q»层①层一耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。

场地大部分钻孔揭露，揭露层厚0.40〜0. 80m,平均层厚为0. 52mo①】层一人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实处理欠固结，填筑年限约3、5年，人工堆积而成。

场地局部地段揭露,揭露层厚0. 50^6. 10m,平均层厚为2.48m。

2.2、第四系冲、洪积（Q・z）层②层一一粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态,韧性及干强度中等，土质均匀性一般，具中压缩性。

该层为膨胀土，自由膨胀率介于33. 0^86. 0%之间，具弱'中膨胀潜势。

场地均有揭露，揭露层厚0.5、7.5m,平均层厚为4.24m。

②】层一一粘土：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。

浅层平板载荷试验
背景介绍
浅层平板载荷试验是一种常用的地基工程试验方法，旨在评估土壤承载力和变形性能，以指导工程设计和施工过程。

通过在地基平板上施加一定载荷，并观测其变形情况，可以获取土壤在承载过程中的力学特性和强度指标，为地基工程提供可靠的参考数据。

试验过程
1.准备工作：确定试验场地，清理平板表面，布置试验设备。

2.设置载荷：根据设计要求和土壤性质，施加逐渐增加的载荷，记录
每个阶段的载荷大小。

3.观测变形：通过测量不同位置处的位移与变形情况，了解土壤在不
同载荷下的变形特性。

4.记录数据：记录载荷-变形曲线，分析土壤的承载性能和变形规律。

5.终止试验：当观测到土壤承载力明显下降或平衡态趋近时，即可结
束试验。

试验数据分析
•载荷-位移曲线：通过绘制载荷-位移曲线，可以得到不同阶段的承载力和变形特性。

•极限承载力：根据载荷-位移曲线拐点处的载荷数值，确定土壤的极限承载力。

•变形规律：观测土壤的收敛、沉降和变形情况，分析土壤的变形规律。

应用与意义
•工程设计：提供地基承载力和变形性能等参数，为工程设计提供基础数据。

•施工指导：根据试验结果，合理选择施工方法和处理措施，确保工程质量和安全。

•质量控制：监测土体变形情况，及时调整工艺参数，防止出现变形超标现象。

结语
浅层平板载荷试验是一项重要的地基工程试验方法，通过对土壤承载力和变形性能的评估，为工程设计和施工提供可靠参考。

只有深入了解土壤的力学特性，才能确保工程的安全和稳定。

平板载荷试验测定地基承载力方法引言在岩土工程勘察中,原位测试是十分重要的手段,在探测地层分布,测定岩土特性,确定地基承载力方面,有突出的优点,原位测试结果的应用,应以地区经验的积累为依据。

一般认为,现场平板载荷试验是取得基础土壤工程力学特性的最好、最直接的方法。

国内外工程设计人员在此方面已作了大量的试验研究工作，如美国的卡尔•太沙基、俄罗斯的普列斯•崔托维奇、中国的原冶金部等都对静力载荷试验作了大量研究，后者还制定了试验规程。

但由于各地地质情况不同，结构物的类型、尺寸不同，故所用承压板的大小不同，试验结果也就不尽相同。

1 平板载荷试验平板载荷试验是模拟建筑物基础地基土受荷条件的一种测试方法。

在保持地基土的天然状态下，在一定面积的承压板上向地基土逐级施加荷载，并观测每级荷载下地基土的变形特性。

测试所反映的是承压板以下大约 1.5～2倍承压板宽深度内土层的应力--应变关系，比较直观地反映地基土的变形特性。

用以评定地基土的承载力，计算地基土的变形模量并预估建筑基础的沉降量。

1．1 试验准备平板载荷试验通常在试坑中进行。

试坑底的宽度应不小于承压板宽度(或直径)的3倍，以消除侧向土自重引起的超载影响。

为了保持测试时地基土的天然湿度与原状结构，在坑底顶留20--30cm厚的原土层，试验前再挖去，并在坑底铺设2 cm 厚的砂垫层，放入载荷板。

1．2试验设备(1)承压板承压板要有足够的刚度，一般为特制厚钢板。

在加荷过程中要求承压板变形小，而且中心和边缘不能产生弯曲和翘起。

承压板为板厚2cm、边长1.0 m的方形钢板。

(2)加荷装臵加荷装臵包括油压千斤顶、荷重传感器、载荷平台。

加荷方式为堆载法。

堆载法是在载荷平台(如钢梁)上放臵预制混凝土块（0.8m×1.0m×2.0m）；此法笨重，劳动强度大，加荷不便，其优点是荷载稳定。

采用油压千斤顶加压，必须注意以下问题：①千斤顶及衬垫物必须保持垂直，以免加压时千斤顶倾倒发生事故并影响测试数据的准确性。

K30平板载荷试验1、试验目的和适用条件K30平板载荷试验是用直径为30cm的荷载板测定下沉量为1.25mm地基系数的试验方法。

地基系数是指以某一下沉量除与其相对应的荷载强度所得出的值。

计量单位为MPa/m。

K30作为一种抗力指标，能够直观地表特征路基刚度和承载能力，物理意义明确，与传统的物理指标相比具有明显的优越性，因此，从20世纪70年代以来，K30试验被广泛应用于铁路、公路、机场等工程的地基检测。

1867年，捷克工程师文克勒（E.winkler）在研究铁路路基上部结构时提出对弹性地基的假定：地基上任何点的沉降取决于作用在该点上所受的力，而与邻近的压力无关。

用公式表达，即：文克勒假定适用地基压缩层为很薄的情况，即地基压缩层与受力面积尺寸相比为一个很薄的“垫层”时，计算变形才能符合实际情况。

在铁路路基施工时每层摊铺厚度为30～60cm，因此，可以近似地认为符合文克勒假定。

这就是K30平板载荷试验用于路基压实质量检测的理论基础。

K30平板载荷试验使用于填料最大粒径不大于载荷板直径1/4的各类土、土石混合填料及级配碎石填料。

试验时，场地及环境条件等应符合以下要求：1)对于水分挥发快的均粒砂，表面结硬壳、软化或因其它原因表层扰动的土，平板荷载仪应置于扰动带以下（下挖深度限定在荷载板直径D的范围内）。

2)对于粗、细粒均质土，宜在压实后2～4小时内开始进行。

3)测试面必须是平整无坑洞的地面。

对于粗粒土或混合料造成的表面凹凸不平，应铺设一层2～3mm的干燥中砂或石膏腻子。

此外，测试面必须远离震源，以保持测试精度。

244)雨天或风力大于6级的天气，不得进行试验。

2、试验所需主要仪器设备和器具平板载荷仪由载荷板、加荷装置、下沉量测定装置及其它辅助设备组成。

1)荷载板：圆形钢板，其直径为30cm，板厚为25mm，上部应带有水准泡，以便安装时测定测试面的水平。

2．加荷装置：由千斤顶、高压油管、手动液压泵组成。

为了不影响检测精度，千斤顶与手动油泵应为分体式。

附录四地基土载荷试验要点（一）基坑宽度不应小于压板宽度或直径的三倍。

应注意保持试验土层的原状结构和天然温度。

宜在拟试压表面用不超过２０ｍｍ厚的粗、中砂层找平。

（二）加荷等级不应少于８级。

最大加载量不应少于荷载设计值的两倍。

（三）每级加载后，按间隔１０、１０、１０、１５、１５ｍｉｎ，以后为每隔半小时读一次沉降，当连续两小时内，每小时的沉降量小于０．１ｍｍ时，则认为已趋稳定，可加下一级荷载。

（四）当出现下列情况之一时，即可终止加载：１．承压板周围的土明显的侧向挤出；２．沉降ｓ急骤增大，荷载－沉降（ｐ～ｓ）曲线出现陡降段；３．在某一荷载下，２４ｈ内沉降速率不能达到稳定标准；４．ｓ/ｂ≥０．０６。

（ｂ：承压板宽度或直径）满足前三种情况之一时，其对应的前一级荷载定为极限荷载。

（五）承载力基本值的确定：１．当ｐ～ｓ曲线上有明确的比例界限时，取该比例界限所对应的荷载值；２．当极限荷载能确定，且该值小于对应比例界限的荷载值的１．５倍时，取荷载极限值的一半；３．不能按上述二点确定时，如压板面积为０．２５～０．５０ｍ２，对低压缩性土和砂土，可取ｓ/ｂ＝０．０１～０．０１５所对应的荷载值；对中、高压缩性土可取ｓ/ｂ＝０．０２所对应的荷载值。

（六）同一土层参加统计的试验点不应少于三点，基本值的极差不得超过平均值的３０，取此平均值作为地基承载力标准值。

现场载荷试验是在工程现场通过千斤顶逐级对置于地基土上的载荷板施加荷载，观测记录沉降随时间的发展以及稳定时的沉降量S，将上述试验得到的各级荷载与相应的稳定沉降量绘制成P-S曲线，即获得了地基土载荷试验的结果。

静载荷试验-----浅层平板载荷试验通过载荷试验或旁压试验所测得地基沉降(或土的变形)与压力之间近似的比例关系，从而利用地基沉降的弹性力学公式来反算土的变形模量以及确定地基承载力的标准。

地基土的浅层平板载荷试验是工程地质勘察工作中一项基本的原位测试。

试验前先在现场试坑中竖立载荷架，使施加的荷载通过承压板传到地层中，以便测试浅部地基应力主要影响范围内的土的力学性质，包括测定土的变形模量、地基承载力以及研究土的湿陷性质等。
