课后作业】4一、填空题(1)保证加工精度的关键，首先在于确定定位方案、夹紧方案、刀具导向方式以及正确地选定定位基准等，必要时还需进行定位误差分析。
(2)与一般机械零件的结构工艺相同，机床夹具设计首先要尽量选用标准件和通用件，以降低设计和制造费用。
(3)夹具总图上标注尺寸及技术要求的目的主要是为了便于拆零件图，便于夹具装配和检验。
为此应有选择地标注尺寸及技术要求。
(4)夹具的主要功能是用来保证零件加工的位置精度，使用夹具加工时，影响被加工零件位置精度的误差因素主要有三个方面:定位误差、夹具制造与装夹误差及加工过程误差。
(5)夹具体形状和尺寸主要取决于夹具上各组成件分布情况、工件形状尺寸及加工特性等。
(6)铣床夹具在铣床工作台上的安装位置，直接影响被加工零件表面的位置精度，所以在设计时就必须考虑其安装方法。
(7)夹具与机床回转主轴的安装的夹具，加工时夹具随机床主轴一起旋转切削刀具作进给运动。
夹具与机床主轴的连接精度对夹具的回转精度有决定性的影响。
(8)模锻毛坯具有轮廓尺寸接近零件的外形尺寸，加工余量及材料逍耗均大量减少；制造周期短，生产率高，产品质量高等特点。
二、简答题1.在机床夹具设计过程中，需要掌握哪些设计资料？(1)收集与夹具设计相关的被加工件图纸和技术资料，分析被加工件的结构特点、材料、毛坯图及其技术条件。
（2）工件的生产纲领、投产批量、夹具需要量以及生产组织等有关信息。
（3）工件的工艺规程和每道工序的具体技术要求。
（4）工件的定位、夹紧方案，了解本工序的加工余量和切削用量的选择以及前后工序的联系。
（4）相关量具的精度等级、刀具和辅助工具等的型号、规格。
（5）本企业制造和使用夹具的生产条件和技术现状,工人的技术水平等情况（6）所使用机床的主要技术参数、性能、规格、精度以及与夹具连接部分结构的联系尺寸等。
（7）设计夹具零部件用的各种标准、工艺规定、典型夹具图册和有关夹具的设计指导资料等。
（8）国内外同类工件的加工方法和所使用夹具,借鉴其中先进而适合本企业实际情况的合理方案。

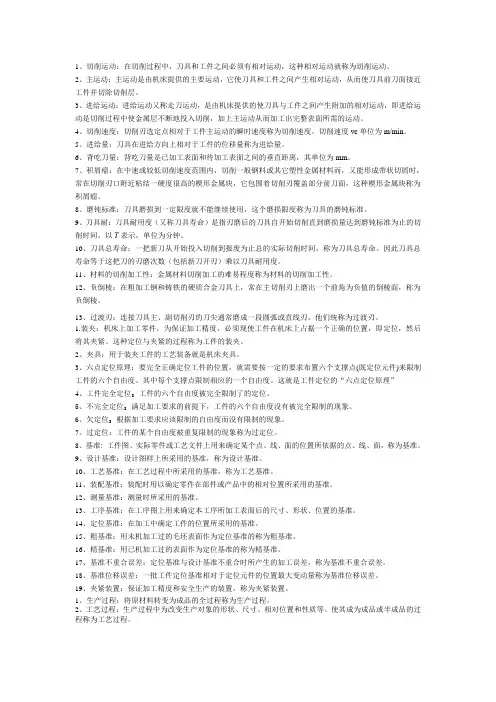

1、切削运动：在切削过程中，刀具和工件之间必须有相对运动，这种相对运动就称为切削运动。
2、主运动：主运动是由机床提供的主要运动，它使刀具和工件之间产生相对运动，从而使刀具前刀面接近工件并切除切削层。
3、进给运动：进给运动又称走刀运动，是由机床提供的使刀具与工件之间产生附加的相对运动，即进给运动是切削过程中使金属层不断地投入切削，加上主运动从而加工出完整表面所需的运动。
4、切削速度：切削刃选定点相对于工件主运动的瞬时速度称为切削速度。
切削速度vc单位为m/min。
5、进给量：刀具在进给方向上相对于工件的位移量称为进给量。
6、背吃刀量：背吃刀量是已加工表面和待加工表面之间的垂直距离，其单位为mm。
7、积屑瘤：在中速或较低切削速度范围内，切削一般钢料或其它塑性金属材料而，又能形成带状切屑时，常在切削刃口附近粘结一硬度很高的楔形金属块，它包围着切削刃覆盖部分前刀面，这种楔形金属块称为积屑瘤。
8、磨钝标准：刀具磨损到一定限度就不能继续使用，这个磨损限度称为刀具的磨钝标准。
9、刀具耐：刀具耐用度（又称刀具寿命）是指刃磨后的刀具自开始切削直到磨损量达到磨钝标准为止的切削时间，以T表示，单位为分钟。
10、刀具总寿命：一把新刀从开始投入切削到报废为止总的实际切削时间，称为刀具总寿命。
因此刀具总寿命等于这把刀的刃磨次数（包括新刀开刃）乘以刀具耐用度。
11、材料的切削加工性：金属材料切削加工的难易程度称为材料的切削加工性。
12、负倒棱：在粗加工钢和铸铁的硬质合金刀具上，常在主切削刃上磨出一个前角为负值的倒棱面，称为负倒棱。
13、过渡刃：连接刀具主、副切削刃的刀尖通常磨成一段圆弧或直线刃，他们统称为过渡刃。
1.装夹：机床上加工零件，为保证加工精度，必须现使工件在机床上占据一个正确的位置，即定位，然后将其夹紧。
这种定位与夹紧的过程称为工件的装夹。
2、夹具：用于装夹工件的工艺装备就是机床夹具。
3、六点定位原理：要完全正确定位工件的位置，就需要按一定的要求布置六个支撑点(既定位元件)来限制工件的六个自由度。
第4章机床夹具设计原理1.何谓机床夹具？试举例说明机床夹具的作用及其分类？答：所谓机床夹具，就是将工件进行定位、加紧，将刀具进行导向或对刀，以保证工件和刀具间的相对位置关系的附加装置。
机床夹具的功用：①稳定保证工件的加工精度；②减少辅助工时，提高劳动生产率；③扩大机床的使用范围，实现一机多能。
夹具的分类：1）通用夹具； 2）专用夹具； 3）成组夹具； 4）组合夹具；5）随行夹具。
2.工件在机床上的安装方法有哪些？其原理是什么？答：工件在机床上的安装方法分为划线安装和夹具安装。
划线安装是按图纸要求，在加工表面是上划出加工表面的尺寸及位置线，然后利用划针盘等工具在机床上对工件找正然后夹紧；夹具安装是靠夹具来保证工件在机床上所需的位置，并使其夹紧。
3.夹具由哪些元件和装置组成？各元件有什么作用？答：1）定位元件及定位装置：用来确定工件在夹具上位置的元件或装置；2）夹紧元件及夹紧装置：用来夹紧工件，使其位置固定下来的元件或装置；3）对刀元件：用来确定刀具与工件相互位置的元件；4）动力装置：为减轻工人体力劳动，提高劳动生产率，所采用的各种机动夹紧的动力源；5）夹具体：将夹具的各种元件、装置等连接起来的基础件；6）其他元件及其他装置。
4.机床夹具有哪几种？机床附件是夹具吗？答：机床夹具有通用夹具、专用夹具、成组夹具、组合夹具和随行夹具。
5.何谓定位和夹紧？为什么说夹紧不等于定位？答：工件在夹具中占有正确的位置称为定位，固定工件的位置称为夹紧。
工件在夹具中，没有安放在正确的位置，即没有定位，但夹紧机构仍能将其夹紧，而使其位置固定下来，此时工件没有定位但却被夹紧，所以说夹紧不等于定位。
6.什么叫做六点定位原理？答：采用六个按一定规则布置的约束点，限制工件的六个自由度，即可实现完全定位，这称为六点定位原理。
7.工件装夹在夹具中，凡是有六个定位支承点，即为完全定位，凡是超过六个定位支承点就是过定位，不超过六个定位支承点就不会出现过定位，这种说法对吗，为什么？答：不对；过定位是指定位元件过多，而使工件的一个自由度同时被两个以上的定位元件限制。
