红墨水试验

Red Dye Penetration Test(渗透染红试验)是检验电子零件的表面贴着技术(SMT)有无空焊或是断裂(crack)的一种技术。

这是一种破怀性的实验，通常被运用在电子电路板组装(PCB Assembly)的表面贴着技术(SMT)上，可以帮助工程师们检查电子零件的焊接是否有瑕疵。

因为是破坏性实验，一般仅运用在已经无法经由其它非破坏性方法检查出问题的电路板上面，而且几乎都只运用在分析BGA(Ball Grid Array) 封装的 IC，通常是为了可以更了解产品的不良现象，以作为后续生产的质量改善参考，或是为了厘清责任时使用。

其方法是利用适当黏稠度的红药水(红墨水)注射到怀疑有焊习性不良的 BGA IC 底下，要先确认红药水已经完全进入到 BGA IC 底下，等一段时间或烘烤待红药水干了以后，用工具(通常是一字起子)从电路板(PCB)上直接撬起，也有用胶黏住 BGA IC 然后用拉拔机器把 IC 硬取下来的。

要注意：加热温度不可操过焊锡重新熔融的温度。

其实我觉得这个方法满像一般水电或管路工人在抓漏的道理，先倒一点有明显颜色的溶剂，然后看看那边渗漏。

以上是自己土法炼钢的方法，较专业的方法应该要把电路板上怀疑有焊接(solder)问题的地方切割下来，然后将其整个浸泡到红药水当中，再放入超音波振荡机(Ultrasonic cleaner)中震荡一段时间，让红药水可以均匀地渗透到所有的裂缝深处，然后再取出烘烤，烘烤目的只是要烘干红药水而已，所以不需要使用太高的温度，然后把待测样品夹到治具中，将 BGA IC 拉开电路板，然后用高倍显微镜观察其染色现象。

观察已经被撬起的电路板焊垫(pads)及IC的焊球(balls)是否有被染红的痕迹，如果有焊接不良，例如裂痕、空焊等现象应该都可以看得出来有红药水的痕迹。

其原理是利用液体具有渗透(penetration)的特性，可以渗透到所有的缝隙来判断焊接是否完好。

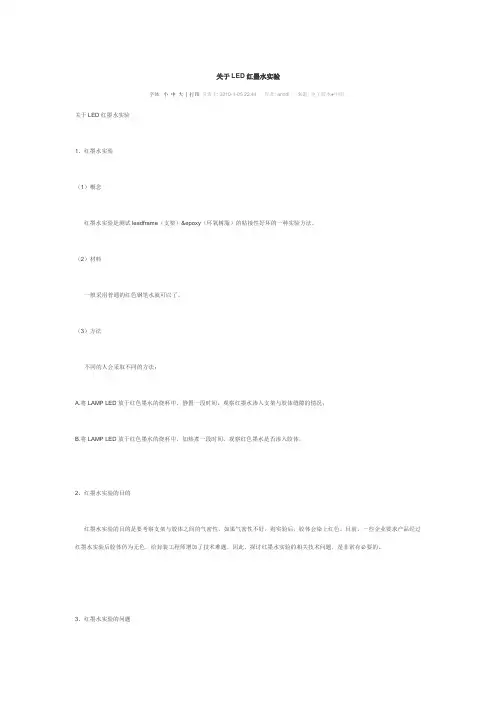

关于LE D红墨水实验
字体: 小中大| 打印发表于: 2010-1-05 22:44 作者: anndi 来源: 电子胶水●中国
关于LED红墨水实验
1、红墨水实验
（1）概念
红墨水实验是测试leadf rame（支架）&epoxy（环氧树脂）的粘接性好坏的一种实验方法。

（2）材料
一般采用普通的红色钢笔水就可以了。

（3）方法
不同的人会采取不同的方法：
A.将LAMP LED放于红色墨水的烧杯中，静置一段时间，观察红墨水渗入支架与胶体缝隙的情况；
B.将LAMP LED放于红色墨水的烧杯中，加热煮一段时间，观察红色墨水是否渗入胶体。

2、红墨水实验的目的
红墨水实验的目的是要考察支架与胶体之间的气密性，如果气密性不好，则实验后，胶体会染上红色。

目前，一些企业要求产品经过红墨水实验后胶体仍为无色，给封装工程师增加了技术难题。

因此，探讨红墨水实验的相关技术问题，是非常有必要的。

3、红墨水实验的问题
（1）封装LAMP LED的胶水如何选择，可以降低红墨水的渗透？
（2）封装LAMP LED的支架如何选择，对支架的电镀有什么特殊的要求和选择？
（3）封装LAMP LED的制程应如何控制，例如烘烤的温度与时间，是否影响支架与胶体之间的粘结性？（4）封胶的胶水中若加入添加剂，若扩散剂等，是否影响红墨水的实验结果？。

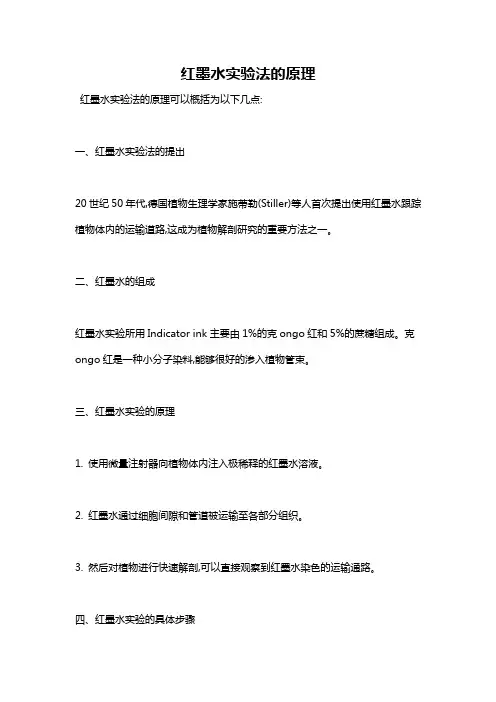

红墨水实验法的原理
红墨水实验法的原理可以概括为以下几点:
一、红墨水实验法的提出
20世纪50年代,德国植物生理学家施蒂勒(Stiller)等人首次提出使用红墨水跟踪植物体内的运输道路,这成为植物解剖研究的重要方法之一。

二、红墨水的组成
红墨水实验所用Indicator ink主要由1%的克ongo红和5%的蔗糖组成。

克ongo红是一种小分子染料,能够很好的渗入植物管束。

三、红墨水实验的原理
1. 使用微量注射器向植物体内注入极稀释的红墨水溶液。

2. 红墨水通过细胞间隙和管道被运输至各部分组织。

3. 然后对植物进行快速解剖,可以直接观察到红墨水染色的运输通路。

四、红墨水实验的具体步骤
1. 使用注射器吸取稀释后的红墨水溶液。

2. 将针头刺入叶柄或茎部位,缓慢推入红墨水。

3. 一定时间后迅速解剖植物,观察红色染色区域。

4. 可以制作标本或拍照记录结果。

五、红墨水实验的应用
1. 观察植物体内的导管组织分布情况。

2. 分析不同部位的导管连接关系。

3. 判断植物的导管类型和运输方向。

4. 研究植物发育过程中导管形成规律。

5. 比较不同植物或不同条件下的导管配置差异。

六、实验结果判定的要点
1. 对照组对比可以判断结果可靠性。

2. 要重复实验,确保结果的稳定性。

3. 综合解剖观察结果进行系统分析。

4. 结合生理理论正确解释实验现象。

红墨水实验直观而有效,成为植物解剖研究的重要技术手段之一。

但需掌握相关解剖知识,做到定量分析和合理解释。

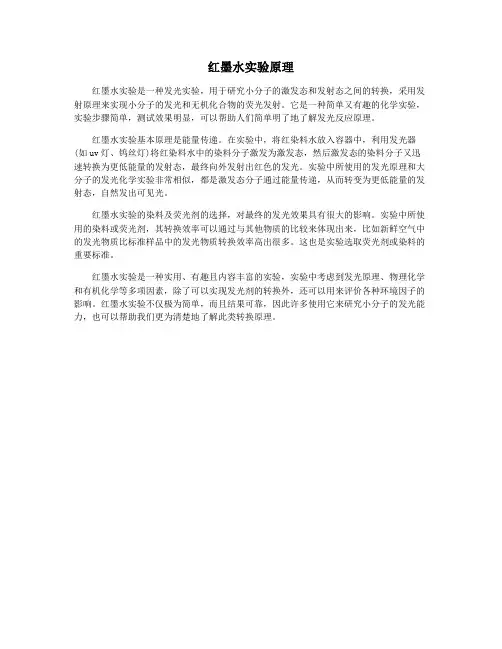

红墨水实验原理
红墨水实验是一种发光实验，用于研究小分子的激发态和发射态之间的转换，采用发射原理来实现小分子的发光和无机化合物的荧光发射。

它是一种简单又有趣的化学实验，实验步骤简单，测试效果明显，可以帮助人们简单明了地了解发光反应原理。

红墨水实验基本原理是能量传递。

在实验中，将红染料水放入容器中，利用发光器(如uv灯、钨丝灯)将红染料水中的染料分子激发为激发态，然后激发态的染料分子又迅速转换为更低能量的发射态，最终向外发射出红色的发光。

实验中所使用的发光原理和大分子的发光化学实验非常相似，都是激发态分子通过能量传递，从而转变为更低能量的发射态，自然发出可见光。

红墨水实验的染料及荧光剂的选择，对最终的发光效果具有很大的影响。

实验中所使用的染料或荧光剂，其转换效率可以通过与其他物质的比较来体现出来，比如新鲜空气中的发光物质比标准样品中的发光物质转换效率高出很多。

这也是实验选取荧光剂或染料的重要标准。

红墨水实验是一种实用、有趣且内容丰富的实验，实验中考虑到发光原理、物理化学和有机化学等多项因素，除了可以实现发光剂的转换外，还可以用来评价各种环境因子的影响。

红墨水实验不仅极为简单，而且结果可靠，因此许多使用它来研究小分子的发光能力，也可以帮助我们更为清楚地了解此类转换原理。

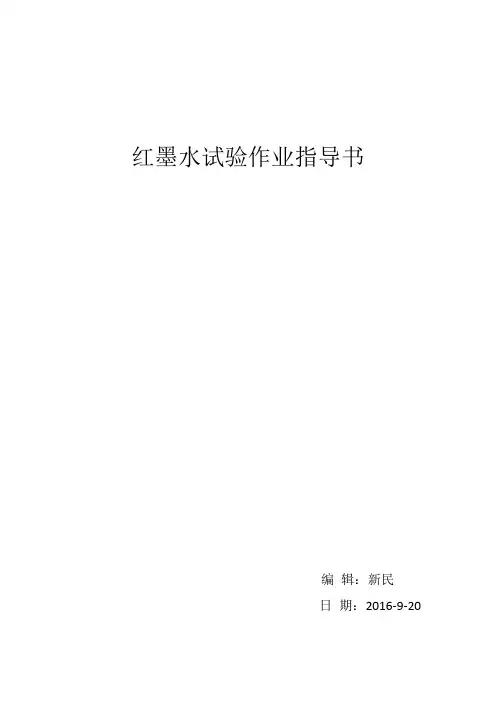

红墨水试验作业指导书编辑：新民日期：2016-9-20说明：本篇红墨水试验是水浴加热方式，本方法加热稳定、受热均匀、且经济高效，经过对比优于酒精灯和加热台等方式，因此在这里推荐给大家。

一、适用范围LED等电子元器件红墨水支架与胶体渗透试验测试；二、红墨水试验所需材料1、英雄红色墨水（图1）2、烧杯5mL与25mL（图2.1/2.2）3、注射器5mL（图3）4、准备装红墨水与水1:1的容器（图4）5、恒温水浴锅（图5）6、温度计（图6）三、操作方法1、样品检查、调配红墨水⑴、依据客户所提供的材料进行外观检查，材料外观正常的进行拍照留底。

（如图7）⑵、用注射器先取纯净水5mL后再取红墨水5mL来兑配成比例1：1的混合溶液，将兑好后的混合液注入指定的器皿。

•兑配时容量在相同的刻度上进行。

•纯净水PH值要求范围5.0～8.0。

2、样品注入红墨水⑴、材料置入容积为25mL（或5mL）的烧杯内，将已调配好的红墨水也注入烧杯内。

（如图10）•依据试验数量来选择烧杯的容量大小。

•墨水液位高度要求范围：10mm～15mm；3、预热水温⑴、举例设定80℃的条件：开启恒温水浴锅前先往锅内注入纯净水然后设置温度70℃以上，用温度计测量锅内水温，实时根据温度计显示的温度来调节水浴锅设定的温度，直至达到设定的温度80℃。

•检查恒温水浴锅是否通电正常。

•恒温水浴锅加水量须高于加热管5CM以上。

4、材料放入恒温槽⑴、将样品有注入红墨水的烧杯放入水浴锅，用温度计实时测量烧杯内的水温，保证实测温度为80±2℃。

（如图12、图13）•室温即环境温度25℃±5℃。

•烧杯放入水浴锅时要先与水温预热下防止温度过高破裂。

•恒温水浴锅的水位要与烧杯内红墨水的液位平或高，勿低于烧杯内红墨水的液位，防止水温不均匀。

⑵、试验过程中红墨水与水的比例要保持在原始刻度。

（如图14）•定期检查烧杯内红墨水的液位，如发现低于初始刻度时，要及时往烧杯内添加纯净水直至与初始刻度一致。

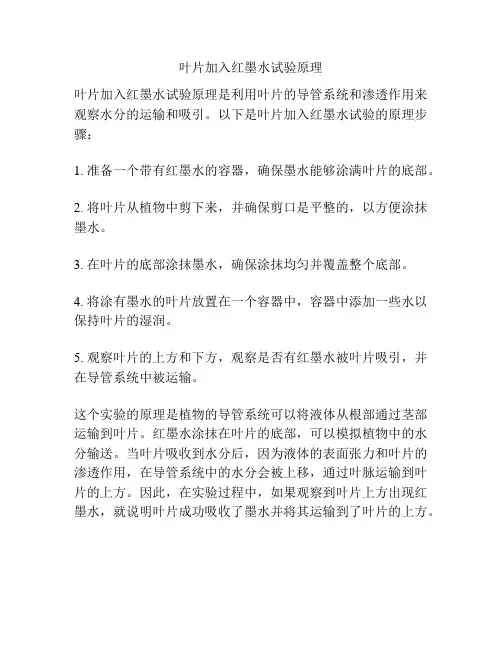

叶片加入红墨水试验原理
叶片加入红墨水试验原理是利用叶片的导管系统和渗透作用来观察水分的运输和吸引。

以下是叶片加入红墨水试验的原理步骤：
1. 准备一个带有红墨水的容器，确保墨水能够涂满叶片的底部。

2. 将叶片从植物中剪下来，并确保剪口是平整的，以方便涂抹墨水。

3. 在叶片的底部涂抹墨水，确保涂抹均匀并覆盖整个底部。

4. 将涂有墨水的叶片放置在一个容器中，容器中添加一些水以保持叶片的湿润。

5. 观察叶片的上方和下方，观察是否有红墨水被叶片吸引，并在导管系统中被运输。

这个实验的原理是植物的导管系统可以将液体从根部通过茎部运输到叶片。

红墨水涂抹在叶片的底部，可以模拟植物中的水分输送。

当叶片吸收到水分后，因为液体的表面张力和叶片的渗透作用，在导管系统中的水分会被上移，通过叶脉运输到叶片的上方。

因此，在实验过程中，如果观察到叶片上方出现红墨水，就说明叶片成功吸收了墨水并将其运输到了叶片的上方。

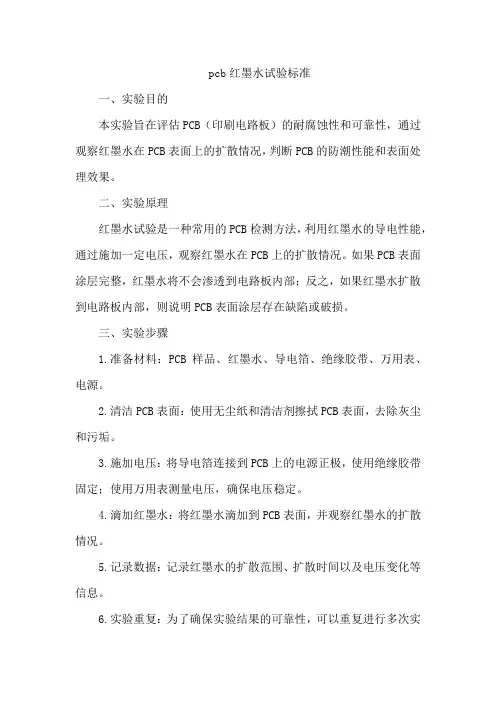

pcb红墨水试验标准
一、实验目的
本实验旨在评估PCB（印刷电路板）的耐腐蚀性和可靠性，通过观察红墨水在PCB表面上的扩散情况，判断PCB的防潮性能和表面处理效果。

二、实验原理
红墨水试验是一种常用的PCB检测方法，利用红墨水的导电性能，通过施加一定电压，观察红墨水在PCB上的扩散情况。

如果PCB表面涂层完整，红墨水将不会渗透到电路板内部；反之，如果红墨水扩散到电路板内部，则说明PCB表面涂层存在缺陷或破损。

三、实验步骤
1.准备材料：PCB样品、红墨水、导电箔、绝缘胶带、万用表、电源。

2.清洁PCB表面：使用无尘纸和清洁剂擦拭PCB表面，去除灰尘和污垢。

3.施加电压：将导电箔连接到PCB上的电源正极，使用绝缘胶带固定；使用万用表测量电压，确保电压稳定。

4.滴加红墨水：将红墨水滴加到PCB表面，并观察红墨水的扩散情况。

5.记录数据：记录红墨水的扩散范围、扩散时间以及电压变化等信息。

6.实验重复：为了确保实验结果的可靠性，可以重复进行多次实
验。

四、实验结果分析
1.扩散范围：根据红墨水的扩散范围，可以判断PCB表面的涂层是否完整。

如果红墨水扩散到电路板内部，则说明表面涂层存在缺陷或破损。

2.扩散时间：红墨水的扩散时间越长，说明PCB表面的涂层越致密，防潮性能越好。

3.电压变化：如果施加的电压发生变化，说明电路板内部可能存在短路或其他导电问题。

五、实验结论
根据实验结果分析，可以得出以下结论：
1.PCB表面涂层存在缺陷或破损，需要进行修复或更换。

2.PCB的防潮性能良好，可以满足使用要求。

红墨水实验步骤和分析
准备材料：
1 红墨水(专业)、洗板水、窗纱（金属的）、无纺布、注射器、真空袋、吸尘器、烤箱。

检验步骤：
1 用注射器装上洗板水把要做红墨水实验的BGA底部注射上洗板水，浸泡大约2分钟让BGA底部的助焊剂充分融化，用气枪把底部的洗板水吹干净，依次重复2遍，保证把BGA 底部的助焊剂清理干净。

2 用注射器装上红墨水，把红墨水注射到BGA下面，能看见四边有红墨水澀出即可。

3 把以上两步做完的PCB板，用纱窗和无纺布包住防止器件把真空袋扎漏。

4 包好放到真空袋里，用吸尘器把袋里真空抽干，抽真空主要是让红墨水能充分融入到BGA底部没一个点上。

5 抽完真空5分钟后，把PCB板从袋里拿出放到烘箱里125度烘烤8小时。

6 烘烤时间完毕后，趁PCB板还热用大力钳夹住PCB板，来回折让BGA自然脱落。

（不能用工具翘起防止损坏BGA球）。

现象分析：
第一种现象是在显微镜下看见BGA球上和焊盘上都有红墨水说明焊接有问题。

第二种现象是如两者有一者有红墨水，说明可能在拆时渐到上面这种说明不了问题。

第三种现象是BGA 焊盘和PCB 焊盘上面都没有红墨水这说明焊接没有问题。

下图是在做红墨水实验一个少锡的案例
技术部吴宝莹 2013.04.22.
BGA 上面的红
墨水。

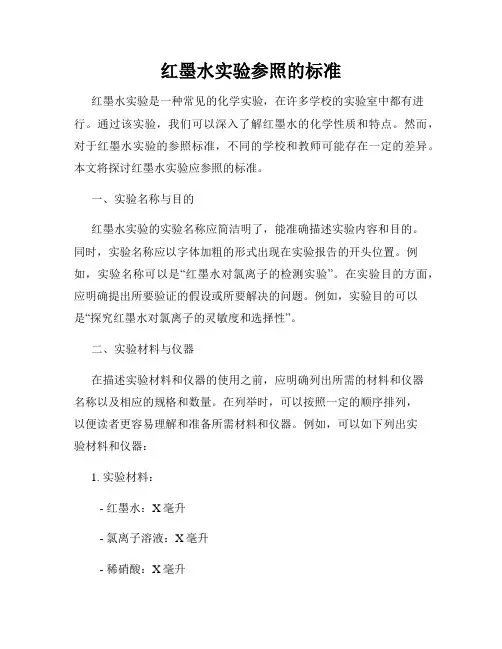

红墨水实验参照的标准红墨水实验是一种常见的化学实验，在许多学校的实验室中都有进行。

通过该实验，我们可以深入了解红墨水的化学性质和特点。

然而，对于红墨水实验的参照标准，不同的学校和教师可能存在一定的差异。

本文将探讨红墨水实验应参照的标准。

一、实验名称与目的红墨水实验的实验名称应简洁明了，能准确描述实验内容和目的。

同时，实验名称应以字体加粗的形式出现在实验报告的开头位置。

例如，实验名称可以是“红墨水对氯离子的检测实验”。

在实验目的方面，应明确提出所要验证的假设或所要解决的问题。

例如，实验目的可以是“探究红墨水对氯离子的灵敏度和选择性”。

二、实验材料与仪器在描述实验材料和仪器的使用之前，应明确列出所需的材料和仪器名称以及相应的规格和数量。

在列举时，可以按照一定的顺序排列，以便读者更容易理解和准备所需材料和仪器。

例如，可以如下列出实验材料和仪器：1. 实验材料：- 红墨水：X毫升- 氯离子溶液：X毫升- 稀硝酸：X毫升2. 仪器：- 试管：X只- 称量瓶：X个- 离心机：X台三、实验步骤在实验步骤部分，应按照实验的时间顺序，详细地描述每一个步骤。

每个步骤的描述应简洁明了，并清晰地表达实验的操作过程和要点。

同时，可以使用编号、项目符号等形式来使步骤更易读懂。

例如，实验步骤可以如下描述：1. 准备工作：a. 量取X毫升红墨水，倒入试管中；b. 准备X毫升氯离子溶液，倒入另一个试管中。

2. 实验操作：a. 将X滴红墨水滴入试管中的氯离子溶液中；b. 用玻璃棒轻轻搅拌试管，观察溶液的变化。

四、实验结果与数据处理在实验结果与数据处理部分，应准确记录实验的结果和数据。

实验结果可以使用文字叙述、表格、图表等形式进行呈现。

数据处理方面，应使用适当的统计方法和公式进行计算，并将计算结果准确地报告出来，同时附上相关的单位和精确度。

例如，实验结果与数据处理可以如下进行描述：实验结果：实验中观察到，经过滴入红墨水后，氯离子溶液呈现深红色，表明红墨水对氯离子具有显著的染色作用。

红墨水实验原理红墨水实验是一种古老的化学实验，它可以帮助我们了解溶液的构成以及化学反应的过程。

红墨水实验中的红色溶液是由二氧化碳溶液加入含有水银的溶液而形成的。

经过反应，水中的氢气被水银离子替代，替代后的氢气离子形成氢氧化银，而水银离子则结合CO2形成水银碳酸盐，这两种物质相互抵消形成新物质，从而形成红色溶液。

红墨水实验的反应机理如下：当水银离子与CO2反应时，CO2会和氢氧化银离子结合，发生水银碳酸盐的沉淀，产生红色溶液。

这个反应具有氧化还原性质，CO2在反应中发生氧化，而水银的氢原子发生还原，它们之间的反应即是氧化还原反应。

红墨水实验能够帮助人们考察溶液构成和化学反应的过程，例如它能够帮助学生观察反应中CO2的浓度，以及水银的浓度和还原性对反应的影响等。

同时，它还可以帮助我们了解多种反应的过程，例如氢氧化银反应中产生溶解度呈现关系，以及各种酸和碱性物质产生的化学反应等。

红墨水实验有很多种，它们各自都有不同的原理，原理之间也有些差别。

总体来说，它们都是利用水银离子和CO2在碱性环境中反应而形成红色溶液。

而在碱性环境中，碱强度会影响CO2的溶解度，这也是红墨水实验中研究溶液构成的重要原因。

此外，红墨水实验还可以用来研究不同化学物质的相互作用，例如可以通过添加表面活性物质来改变红色溶液的浓度。

通过这种实验，我们可以研究表面活性物质对溶液反应的影响，进一步了解不同化学物质的相互作用。

综上所述，红墨水实验是一种简单而又有效的实验方法，它可以帮助我们了解溶液的构成以及化学反应的过程，也可以用来研究不同化学物质的相互作用。

通过利用这种实验可以更好地理解溶液及其中各种化学物质的组成及其产生的化学反应，从而为复杂的实验提供良好的基础。

一、实验目的1. 观察植物导管运输水分和无机盐的过程。

2. 理解植物体内水分和无机盐的运输机制。

3. 掌握使用红墨水进行植物导管染色实验的方法。

二、实验原理植物体内的水分和无机盐主要通过导管进行运输。

导管是一类位于植物木质部中的管状细胞，其细胞壁被破坏，形成连续的管道。

红墨水作为一种染料，可以通过导管向上运输，从而在植物体内形成染色带，帮助我们观察导管的运输过程。

三、实验材料与仪器1. 实验材料：小麦幼苗、洋葱头、红墨水、培养缸、显微镜、载玻片、盖玻片、刀片、镊子、清水、棉絮、纸板、剪子。

2. 实验仪器：实验台、放大镜、量筒、烧杯。

四、实验步骤1. 准备实验材料：将小麦幼苗和洋葱头洗净，备用。

2. 染色：取一个培养缸，加入适量的清水，并加入适量的红墨水，使清水成为红色。

将小麦幼苗的根部插入缸内，使其根部浸泡在红墨水中。

3. 观察：将小麦幼苗放在阳光下，数小时后，待叶脉显出红色时，将幼苗拿出。

4. 制片：将小麦幼苗的根尖连同相当一部分根尖以上区域剪下，按照观察根尖纵剖面压片的方法制成装片。

5. 显微镜观察：在低倍显微镜下观察，找到根毛区，可以看到根毛区近中央部分有染成红色的组织。

换用高倍镜观察，可以看出这些红色的组织是被红墨水染上色的导管。

6. 横切片观察：将几条着色的根放在载玻片上，将根毛区并排放在一起，使成一束。

用刀片紧贴指甲向下做根毛区的横切片，选择较薄、较均匀的，用镊子夹到另一载玻片上封片观察。

7. 结果记录：在低倍镜下，可以看到有些着红色的细胞即为导管细胞。

记录导管细胞的位置、数量和分布情况。

五、实验结果与分析1. 实验结果显示，小麦幼苗的根部在红墨水中浸泡一段时间后，叶脉和导管组织被染成红色，证明导管是植物体内运输水分和无机盐的重要组织。

2. 在显微镜下观察，导管细胞呈现红色，且分布均匀。

这表明导管在植物体内广泛分布，且运输水分和无机盐的能力较强。

3. 实验结果与实验原理相符，验证了导管运输水分和无机盐的机制。

一、实验目的1. 了解扩散现象及其影响因素。

2. 探究温度对红墨水扩散速度的影响。

3. 通过实验观察和数据分析，得出结论。

二、实验原理扩散现象是指不同物质在相互接触时，彼此进入对方的现象。

扩散的快慢与温度、浓度、物质分子运动等因素有关。

温度越高，分子运动越剧烈，扩散速度越快。

三、实验材料1. 烧杯：3个（分别盛有热水、常温水、冷水）2. 红墨水：适量3. 秒表：1个4. 温度计：1个5. 滴管：1个四、实验步骤1. 将3个烧杯分别装入等量的热水、常温水、冷水，用温度计测量并记录各烧杯水的温度。

2. 使用滴管从同一高度向3个烧杯中各滴入一滴红墨水。

3. 同时启动秒表，观察并记录红墨水在3个烧杯中扩散完全所需的时间。

4. 对比分析不同温度下红墨水的扩散速度。

五、实验结果与分析1. 观察结果在实验过程中，观察到红墨水在热水、常温水、冷水中的扩散速度依次变慢。

具体数据如下：热水：扩散完全所需时间为30秒常温水：扩散完全所需时间为60秒冷水：扩散完全所需时间为90秒2. 结果分析根据实验结果，可以得出以下结论：（1）温度越高，红墨水扩散速度越快。

这是因为温度越高，水分子运动越剧烈，红墨水分子更容易进入水分子之间，从而加快扩散速度。

（2）红墨水在热水中的扩散速度最快，在冷水中扩散速度最慢。

这与分子运动的速度有关，温度越高，分子运动速度越快，扩散速度也就越快。

（3）在常温水中，红墨水的扩散速度介于热水和冷水之间。

六、实验结论通过本次实验，我们验证了温度对红墨水扩散速度的影响。

实验结果表明，温度越高，红墨水扩散速度越快。

这一现象符合分子动理论，即温度越高，分子运动越剧烈，扩散速度越快。

七、实验反思1. 实验过程中，应尽量保证各烧杯中水的体积和温度相同，以确保实验结果的准确性。

2. 实验过程中，应尽量避免人为因素对实验结果的影响，如搅拌、观察角度等。

3. 在后续实验中，可以进一步探究其他因素对扩散速度的影响，如浓度、物质分子质量等。

红墨水染色法实验步骤一、实验准备1.实验器材：试管、滴管、滤纸、玻璃棒、电子天平、计时器、称量纸、烧杯、橡皮筋、红墨水。

2.实验试剂：无水乙醇、酸性品红溶液。

3.实验环境：实验室，室内温度控制在20℃-25℃。

二、实验步骤1.准备试剂：将酸性品红溶液和无水乙醇按1:5的比例混合，摇匀备用。

2.制作样品：将滤纸剪成直径为1cm的圆片，用电子天平称量并记录其质量。

用滴管吸取混合好的酸性品红乙醇溶液，在滤纸中心点一滴，观察颜色变化。

等待约30秒，用玻璃棒轻轻搅拌，使红色均匀扩散。

再次称量记录质量。

3.进行实验：将红墨水按1:1的比例与无水乙醇混合，搅拌均匀。

用滴管吸取混合好的红墨水乙醇溶液，在滤纸中心点一滴，观察颜色变化。

等待约30秒，用玻璃棒轻轻搅拌，使红色均匀扩散。

再次称量记录质量。

4.数据记录：将实验前后的滤纸质量差值记录在表中，并进行数据处理和分析。

三、注意事项1.在实验过程中要保持室内温度稳定，以避免影响实验结果。

2.使用滴管时要小心操作，避免滴管内的液体溅出。

3.在搅拌时要用玻璃棒轻轻搅拌，避免损坏滤纸。

4.在实验结束后要及时清理实验器材和场地。

四、结论通过本次实验，我们成功地使用红墨水染色法对滤纸进行了染色。

实验结果表明，酸性品红乙醇溶液和红墨水乙醇溶液都可以使滤纸染色，而且染色效果相似。

这说明两种染料在乙醇溶液中的溶解度和扩散性能相似，因此可以用于比较它们的染色性能。

此外，实验还发现，染料的浓度和染色时间对染色效果也有影响。

浓度越高，染色时间越长，染料的扩散性能越好，染色效果也越好。

红墨水实验参照的标准
红墨水实验的参照标准通常包括以下几个方面：
1. 颜色稳定性：红墨水在各种条件下应保持其固有的颜色和色调，不应因外界环境的变化而发生明显的色差或褪色现象。

2. 均匀性：红墨水应具有良好的均匀性，即在书写或打印过程中，墨水应均匀分布，不应出现明显的色斑或色差。

3. 渗透性：红墨水应具有良好的渗透性，能够迅速渗透到纸张或布料等介质中，且不应在介质表面形成水滴或晕染现象。

4. 干燥性：红墨水应具有良好的干燥性，能够在适当的温度和湿度条件下迅速干燥，以保证书写的清晰度和耐久性。

5. 化学稳定性：红墨水应具有良好的化学稳定性，不应因与空气、光线等外界因素的作用而发生化学反应，以保证其颜色的稳定性和耐久性。

6. 生物相容性：如果红墨水被用于皮肤接触或食品接触的场合，应具有良好的生物相容性，以避免对人类或环境造成潜在的危害。

7. 环保性：红墨水应采用环保材料制作，尽量减少对环境的污染和资源浪费。

以上是红墨水实验的一般参照标准，具体标准可能会因不同的应用场合而有所差异。

一文带你了解红墨水实验一、什么是红墨水实验？将焊点置于红色墨水或染料中，让红墨水或染料渗入焊点的裂纹之中，干燥后将焊点强行分离，焊点一般会从薄弱的环节（裂纹处）开裂。

因此，红墨水实验可以通过检查开裂处界面的染色面积与界面来判断裂纹的大小与深浅、以及裂纹的界面，从而获得焊点质量信息。

二、红墨水实验流程1、样品切割利用线切割机将样品裁成合适的试样。

2、清洗样品浸入装有异丙醇或甲苯的容器中，放在超声清洗机中清洗5min，取出后利用热风枪吹干试样附着的溶剂。

3、墨水渗透在合适的容器中倒入墨水直至浸没试样，在真空箱中放置1-2h。

注意把要观察的器件面朝上放置。

4、烘干烘烤条件：85℃/12h，加快方案100℃/4h5、分离6、观察三、失效模式通过断面染色分析，可以判断失效发生的状态及原因，主要失效模式分为以下几种：四、典型状态示例1、BGA枕头效应现象BGA侧、PCB焊盘侧均有染色，且呈窝状。

2、断面整体染色PCB侧焊盘与BGA焊点断面均有染色，但断面呈平滑状态，发生原因：1）BGA受外部应力变形焊点断裂；2）BGA返修不良。

3、断面部分染色PCB侧焊盘与BGA焊点断面均有部分染色，说明BGA焊球与锡膏焊接面积不足。

4、分离后无墨水浸入1）P板上的焊盘被拔离，且基材无染色；2）从焊接断面分离，呈银灰色（IMC层）。

5、分离后无墨水浸入BGA上的焊盘连焊球一起被拔离，且基材无染色。

五、红墨水实验注意事项1、取样过程应避免试样品受到外来的机械应力的损伤。

需使用专用的切割取样机，且切割的位置要保持与器件适当的距离2、清洗染色前一般选用专用溶剂对样品进行认真的清洗，清洗剂目前选用甲苯或异丙醇。

3、染色液的选择选择憎水性的、染色稳定的、渗透性强的红墨水。

避免红墨水吸湿空气中的水分，导致未存在裂纹的界面都染上红色或部分染色的区域面积扩大，致使结果出现偏差。

4、器件分离1、确保器件的干燥与多余物的必要清理；2、注意不要平推器件，尽量垂直分离器件，避免可能由于分离不当导致界面擦伤而不清晰，影响结果准确性。

PCBA红墨水实验标准一、实验目的本实验旨在通过红墨水实验检测PCBA（Printed Circuit Board Assembly）的焊接质量和可维修性。

通过本实验，希望能够更好地了解PCBA的制造过程和质量控制，提高产品的可靠性和稳定性。

二、实验原理红墨水实验是一种检测PCBA焊接质量和可维修性的有效方法。

红墨水是一种易于观察和识别的有色液体，将其滴加到PCBA上，可以直观地评估焊接点的质量和可维修性。

在实验过程中，将PCBA固定在测试台上，使用注射器将红墨水滴加到焊接点上。

红墨水会沿着焊接点表面扩散，并渗入焊接点内部。

如果焊接点质量良好，红墨水将均匀扩散并渗入焊接点内部；如果焊接点存在缺陷，如虚焊、冷焊等，红墨水将难以渗入焊接点内部，从而直观地显示出焊接缺陷。

此外，红墨水实验还可以检测PCBA的可维修性。

如果焊接点容易拆卸和更换，红墨水在拆卸和更换过程中将更容易去除；如果焊接点难以拆卸和更换，红墨水将难以去除。

三、实验步骤1.准备PCBA样品，并将其固定在测试台上。

2.使用注射器将红墨水滴加到焊接点上，观察红墨水的扩散和渗入情况。

3.对于每个焊接点，记录红墨水的扩散和渗入情况，并评估焊接质量。

4.对于可维修性检测，拆卸和更换焊接点上的元件，并观察红墨水的去除情况。

5.整理实验数据，并撰写实验报告。

四、实验报告实验报告应包括以下内容：1.PCBA样品的基本信息，如型号、规格、生产厂家等。

2.实验过程记录，包括实验时间、实验环境、实验人员等。

3.焊接质量评估结果，包括焊接点的数量、质量合格率等。

4.可维修性评估结果，包括焊接点的拆卸和更换难易程度、红墨水的去除情况等。

5.实验结论，总结实验结果并提出改进建议。

五、注意事项1.在实验过程中要小心操作，避免损坏PCBA样品和测试设备。

2.实验应在干燥、无尘的环境中进行，以避免对样品和测试设备造成污染。

3.实验结束后应清理实验场地，确保安全卫生。

一、实验目的1. 观察红墨水在水中的扩散现象。

2. 探究搅拌对红墨水扩散速度的影响。

3. 分析分子运动和温度对扩散速度的影响。

二、实验材料1. 烧杯：两个，容积相同。

2. 红墨水：适量。

3. 温度计：一支。

4. 搅拌棒：两根。

5. 秒表：一块。

三、实验步骤1. 将相同体积的蒸馏水分别倒入两个烧杯中。

2. 分别向两个烧杯中滴入相同量的红墨水，确保两杯水的颜色相同。

3. 使用温度计测量两个烧杯中水的初始温度，并记录。

4. 在一个烧杯中插入搅拌棒，用手搅拌水，同时启动秒表，记录搅拌过程中红墨水完全扩散所需的时间。

5. 在另一个烧杯中不进行搅拌，观察红墨水在水中的扩散情况，并记录红墨水完全扩散所需的时间。

6. 分别在不同温度下（如10℃、20℃、30℃、40℃）重复步骤4和5，观察并记录红墨水扩散所需的时间。

四、实验结果1. 在20℃的温度下，搅拌烧杯中红墨水扩散所需时间为10秒，未搅拌烧杯中红墨水扩散所需时间为50秒。

2. 在10℃的温度下，搅拌烧杯中红墨水扩散所需时间为20秒，未搅拌烧杯中红墨水扩散所需时间为100秒。

3. 在30℃的温度下，搅拌烧杯中红墨水扩散所需时间为8秒，未搅拌烧杯中红墨水扩散所需时间为40秒。

4. 在40℃的温度下，搅拌烧杯中红墨水扩散所需时间为6秒，未搅拌烧杯中红墨水扩散所需时间为30秒。

五、实验分析1. 通过实验结果可知，搅拌可以显著提高红墨水在水中的扩散速度。

这是因为搅拌过程中，水分子和红墨水分子之间的碰撞频率增加，从而加快了红墨水的扩散速度。

2. 温度对红墨水扩散速度也有一定影响。

随着温度的升高，水分子和红墨水分子的运动速度加快，导致扩散速度增加。

但温度对扩散速度的影响不如搅拌显著。

3. 分子运动和分子间有间隔是导致红墨水扩散的主要原因。

红墨水分子在水中不断运动，分子间有间隔，使得红墨水可以逐渐扩散到整个水中。

六、实验结论1. 搅拌可以显著提高红墨水在水中的扩散速度。

产品/物料名称3528灯珠物料编码产品PO号试验日期
2014.05.20试验数量 10PCS 报告编号20140520011.试验工具6.试验结果
7.试验结论溶液温度：100℃±5℃
溶液浓度：2%
3.试验条件&要求试验时间：2小时
XXX光电有限公司
红墨水试验报告
红墨水、电磁炉、烧锅
2.试验方法
将红墨水按1：49比例放入电磁炉中烧至100℃后，再将烘烤后的LED放入烧锅中煮2H,做好放入和取出的时间记录，待红墨水溶液冷却后取出，用显微镜观察检验是否有红墨水渗入LED胶体中
■合格 □不合格
批准： 审核： 作成：相对温度：65%±5%
灯珠在红墨水溶液中经过100℃的烧煮，连续烧煮2H后取出显微镜下观察，灯珠内部无红墨水渗入。

4.判定标准灯珠内部无红墨水，则判为OK,灯珠内部有红墨水渗入则判为不合格。

5.试验过程
红墨水溶液烧煮灯珠 显微镜观察 灯珠内部无红墨水渗入。
