防雷等电位标准做法作业指引

防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。

②了解设计单位的技术交底、图纸会审和相关洽商的内容。

③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。

④绘制主要外加工件的加工草图。

⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。

⑥对施工中需要的计量、测量器具提前做好准备。

b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。

②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。

④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。

2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。

1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。

2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。

3）接地线敷设镀锌扁钢敷设前应放开、并调直。

按测定位置将扁钢敷设在沟中，扁钢应侧放。

4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。

扁钢与钢管连接的位置距接地体最高点约100mm。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。

当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。

回填土内不应夹有石块及建筑垃圾等。

防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。

需要增设人工接地体时编制专项方案。

1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。

1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。

图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。

图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。

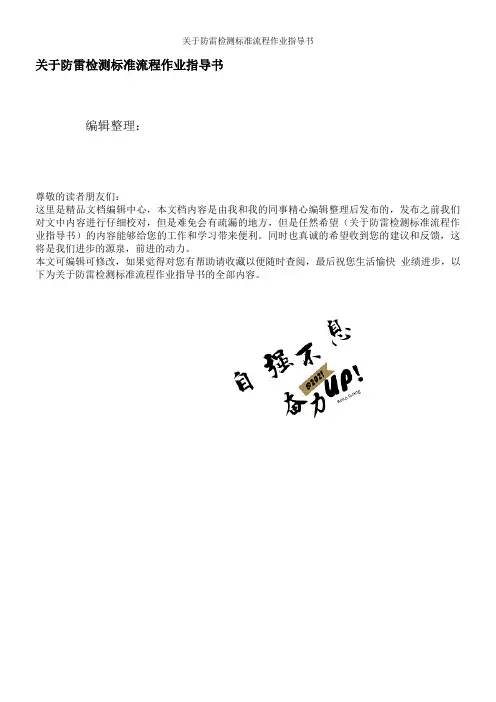

关于防雷检测标准流程作业指导书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（关于防雷检测标准流程作业指导书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为关于防雷检测标准流程作业指导书的全部内容。

防雷检测标准流程作业指导书1.适用范围本防雷检测作业指导书适用于新建、扩建、改建建筑物的防雷检测，也适用于常规建筑物的年检. 本作业指导书不适用《建筑物防雷装置检测技术规范》GB/T 21714-2105中规定以外的建构筑物. 检测类、第二类建筑物时应取得主管部门颁发的防雷检测甲级资质方可进行.2。

引用标准《建筑物防雷装置检测技术规范》GB/T 21714-2105 《建筑物电子信息系统防雷技术规范》GB 50343-2012 《建筑物防雷设计规范》GB 50057—20103。

测试仪器清单序号仪器设备名称主要性能要求型号编码测量范围1 激光测距仪SW—1502 测厚仪MT6003 经纬仪DE2A4 拉力计HP-5005 可燃气体测试仪TYBX31C6 接地电阻测试仪FW—E08AP7 土壤电阻率测试仪FW-E08BP8 等电位测试仪FW 3700P9 环路电阻测试仪FW 3020B10 防雷元件测试仪FW-SPD0611 绝缘电阻测试仪FW 3050P12 表面阻抗测试仪SL—030B13 静电电位测试仪FMX—00314 数字万用表UT61E15 标准电阻FW—DZ16 钢卷尺DL915017 游标卡尺111—1014. 检测分类《建筑物防雷设计规范》GB 50057—2010第3。

0.1条规定：建筑物应根据建筑物重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。

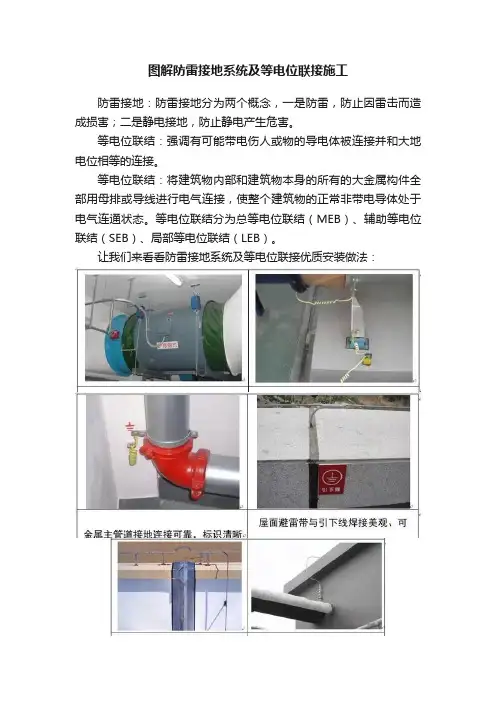

图解防雷接地系统及等电位联接施工防雷接地：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

等电位联结：强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接。

等电位联结：将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。

等电位联结分为总等电位联结（MEB）、辅助等电位联结（SEB）、局部等电位联结（LEB）。

让我们来看看防雷接地系统及等电位联接优质安装做法：常见问题：应注意的问题：1、避雷带：1）建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行电气连接。

2）高出屋面避雷带、避雷网的非金属突出物体，如烟囱、透气管、天窗等不在保护范围内时，应在其上部增加避雷带、避雷网或避雷针保护。

3)避雷带宜安装在屋顶的外沿和建筑物的突出部分，且应该闭合成为一个环状整体，不应甩头。

4)当利用金属栏杆作避雷网时，拐弯处应弯成圆弧活弯，栏杆壁厚等规格不应小于对标准接闪器所规定的规格，栏杆应与屋面引下线可靠焊接。

2、引下线：1）除设计要求外，兼做引下线的承力钢结构构件、混凝土梁、柱内钢筋与钢筋的连接，应采用土建施工的绑扎法或螺丝扣的机械连接，严禁热加工连接。

2）当利用建筑物钢筋砼中的钢筋作为防雷引下线时，应符合下列要求：a.当钢筋直径为≥16mm时，应利用两根钢筋作为一组引下线。

b.当钢筋直径≥10mm时应利用四根钢筋作为一组引下线。

c.引下线在施工中应做出标记，且应有隐蔽验收记录。

3）明设引下线在人员可停留或经过的区域时，应做好防止接触电压和旁侧闪络电压措施；引下线安装与易燃材料的墙壁或墙体保温层间距应大于0.1m。

3、接地装置：1）接地体(线)的连接应采用搭接焊，焊接倍数应符合规范规定。

2）电梯井、配电间内应敷有接地干线和接地端子。

3）高层建筑电气竖井内的接地干线，每隔3 层应与相近楼板钢筋做等电位联结。

防雷接地和等电位施工方案1.防雷接地的目标防雷接地的目标是将雷电的电能有效地引入地下，防止建筑物和设备受到雷击，保护人员的生命财产安全。

2.选择合适的接地网形式接地网是防雷接地的关键部分，主要分为平面接地网和立式接地网两种形式。

平面接地网适用于大型建筑物和设备的接地，而立式接地网适用于小型建筑物和设备的接地。

3.设计合理的接地电阻接地电阻是评价接地工程质量的指标之一，一般要求接地电阻低于10欧姆。

为了达到这一要求，可以采用增加接地体数量、调整接地体布置和选用合适的接地体材料等方法。

4.确保接地系统的连续性接地系统的连续性是防雷接地的基础，必须确保各接地体之间的连续性，以防止接地系统产生过大的功率损耗。

同时，在施工过程中需要注意避免接地系统被切割、破坏或受到其他非接地物体的干扰。

5.等电位施工的目标等电位施工的目标是在建筑物和设备上形成一个相对稳定的电位，以降低雷击产生的电压梯度，减少雷击可能带来的损坏。

6.使用合适的导体材料在等电位施工中需要选择合适的导体材料，一般选用良好的电导性能和抗腐蚀性能的材料，如铜、铜包铝等。

7.合理布置接地装置等电位施工需要合理布置接地装置，将接地系统与建筑物和设备的金属部分连接起来。

布置接地装置时要注意防止电流导致的强磁场产生干扰。

8.保证接地系统的有效性接地系统的有效性是防雷和等电位施工的关键要点之一，需要进行定期的巡视和维护，确保接地系统的正常运行。

同时，还要做好防雷设备的保护工作，防止因受损而导致接地系统失效。

综上所述，防雷接地和等电位施工方案对于保护建筑物、设备和人员的安全至关重要。

通过选择合适的接地网形式、设计合理的接地电阻、确保接地系统的连续性、使用合适的导体材料和布置适当的接地装置等措施，可以有效地达到防雷和等电位的目标，减少雷击可能带来的损害。

同时，需要定期巡视和维护接地系统，确保其有效性。

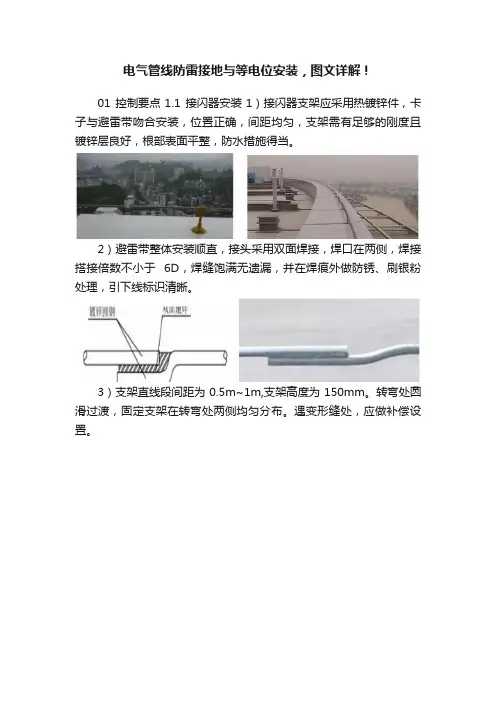

电气管线防雷接地与等电位安装，图文详解！01 控制要点1.1 接闪器安装1）接闪器支架应采用热镀锌件，卡子与避雷带吻合安装，位置正确，间距均匀，支架需有足够的刚度且镀锌层良好，根部表面平整，防水措施得当。

2）避雷带整体安装顺直，接头采用双面焊接，焊口在两侧，焊接搭接倍数不小于6D，焊缝饱满无遗漏，并在焊痕外做防锈、刷银粉处理，引下线标识清晰。

3）支架直线段间距为0.5m~1m,支架高度为150mm。

转弯处圆滑过渡，固定支架在转弯处两侧均匀分布。

遇变形缝处，应做补偿设置。

1.2 屋面外露金属部分接地1）金属透气帽应与防雷网有可靠连接，平垫、弹垫齐全。

2）风机金属基座应与防雷引下线焊接或压接，并做好标识。

3）有高低跨度的金属爬梯应与女儿墙处防雷网进行焊接接地。

1.3 变配电室明敷接地干线安装接地干线连接采用3面焊接，搭接长度为扁钢宽度两倍，安装应平滑顺直。

1.4 配电室防鼠板安装配电室门口应安装防鼠挡板，挡鼠板的高度和结构应能保证小动物无法进入配电室内。

采用金属板时应接地牢靠。

此外，配电室使用金属门的门框与门扇应分别与接地体可靠连接。

1.5 金属梯架、托盘或槽盒接地、跨接金属梯架、托盘或槽盒与保护导体的连接应符合：全长不大于30m时，不少于2处与保护导体连接；大于30m时每隔20~30m应增加一个连接点，起始端和终点端应可靠接地。

1.6 配电箱柜安装涉及的接地配电、控制、保护用的屏｛柜、箱）及操作台的金属框架和底座必须接地。

柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4mm2的黄绿色绝缘铜芯导线连接，并应有标识。

柜、台、箱、盘等配电装置应有可靠地防电击保护；装置内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子，并应可靠连接。

1）配电柜基础接地柜、台、箱的金属框架及基础型钢应与保护导体可靠连接。

一般做法为：用扁钢将其与接地网焊接，接地点不少于两边，焊接面至少为扁钢宽度的2倍，三个棱边焊牢。

防雷接地、等电位联络施工方案一资料要求：1、镀锌扁铁、角钢均切合设计要求，并拥有合格证、查验报告；2、焊条应切合设计要求，并拥有合格证、查验报告；二、作业条件：1、接地体作业条件：a、按设计地点清理好现场；b、基础钢筋与柱子钢筋已帮扎完成；2、避雷网安装作业条件：a、接地体与引下线一定做完；b、支架安装完成；c、具备检查现场和垂直运输条件；三、操作工艺：Ⅰ、接地体安装：1、接地极采纳L50×50×5镀锌角钢，每根长2.5 米；2、接地体埋深为米，应垂直散布，互相之间距离为 5 米；3、接地体具建筑物距离应切合设计要求；4、接地体的连结采纳焊接。

焊接处焊缝应饱满，拥有足够的机械强度，不得有加渣、咬肉、裂纹、虚焊、气孔等缺点。

焊接处的药皮敲掉后，刷沥青做防腐办理；5、接地极之间采纳-40×4镀锌扁铁进行连结；扁铁敷设前应调直，而后搁置在接地极长进行焊接；扁铁与基础钢筋连策应平放，焊缝应密实，焊好后进行防腐办理；6、接地极连结完成后，应实时通知监理进行隐查查收，接地极的材质、数目、焊接等应切合设计要求；Ⅱ、避雷网安装：1、支架一定安装坚固，灰浆饱满横平竖直；2、支架埋深不小于80mm；3、防雷支架顶部距建筑物表面应为100mm；4、支架的水平间距不该大于 1 米；5、支架等铁件应做防腐办理；6、避雷线应平直，不得有高低起伏现象，距建筑物距离应一致；7、避雷线曲折处不得小于90o，曲折半径不得小于钢筋直径的10 倍：8、建筑物屋面上的突出物应与避雷网焊成一体；9、避雷引下线利用柱子内钢筋做引下线，与基础钢筋进行焊接，柱子钢筋一定采纳焊接；Ⅲ等电位联络：1、建筑物内全部金属构件均做等电位联络；2、等电位联络内各联络导体之间的连结采纳焊接。

焊接处不该有加渣、咬边、气孔及未焊状况；3、等电位联络采纳焊策应切合以下要求：a、扁铁的搭接长度不该小于其宽度的二倍，三面使焊。

（当扁铁宽度不一致时，搭接长度以宽的为准）；b、圆钢的搭接长度不该小于直径的 6 倍。

防雷接地及等电位连接接地体→接地干线→引下线暗敷→避雷带或均压环→安装支架→安装避雷网接地体地面埋设深度应符合设计要求，当无要求时,不应小于0.8m。

角钢及钢管接地体应垂直配置。

除接地体外,接地体引出线的垂直部分和接地装置焊接部位应做防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。

垂直接地体一般成品为2.5米；水平接地体的间距应符合设计规定，当无设计规定时不宜小于5m。

除环形接地体外,接地体埋设位置应在距建筑物3m以外，距建筑物出入口或人行道也应大于3m, 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

,其宽度应超过接地装置2m。

接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡；自然接地体与人工接地体连接处应有便于分开的断接卡。

室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm²扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊；利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理.总等电位箱，必须做明显的接地标识标注文字性的说明接地扁铁交叉连接与接地扁铁丁字连接接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

建筑起重机防雷接地和电气接地标准1、概述1.1防雷的设备有避雷针、避雷带、避雷网、避雷器、保护间隙等，其最终的目的都是要将雷电流泄放到大地中去，因此必须有适当的接地装置。

防止和消除静电的方法很多，但最简便的方法还是接地。

这里就工业企业与民用建筑中常遇到的电气设备、线路及建筑物本身的防雷接地和需要采取防静电设备的接地要求加以说明。

1.2工业企业和民用建筑中电气设备的种类繁多。

按电压分，有高压设备、低压设备和安全超低压设备；按电击保护分，有0级、0Ⅰ级、Ⅱ级和Ⅲ级；按设备固定的情况分，则有固定设备、携带式设备和移动式设备。

2、定义2.1接地体：与大地紧密接触并形成电气接触的一个或一组导电体称为接地体，可分为人工接地体和自然接地体两种。

2.2 接地线：将主接地端子板或将外露导电部分直接接到接地极的保护线，连接多个接地端子板的接地线称为接地干线（MT）2.3接地装置：接地装置是一定空间中若干相互连接的电气设备的组合；接地装置是接地体与接地线的总称。

2.4均压环：将保护干线、接地干线、主接地端子板、建筑物内的门窗等金属构件连接起来的导体称为均压环。

3、工艺流程方框图（见图1）图1 工艺流程方框图4、工艺过程4.1接地体安装4.1.1人工接地体安装4.1.1.1接地体加工应根据设计要求的材质、规格、数量进行加工，采用铜管、钢管和角钢时其长度不应小于2.5m，采用铜板作为接地极时，其面积、厚度应符合设计要求。

采用碳钢材质的接地极必须经热镀锌处理。

4.1.1.2测量、挖沟应按设计要求进行测量，刻出开挖灰线，开挖深度应符合接地体顶部离地面不小于0.6m的规定；底部宽度为0.5m（铜板地极应根据其面积尺寸），沟剖面应上宽下窄，并应清除沟内石块等物。

4.1.1.3安装接地体沟挖好后，应立即安装接地体和敷设室外接地干线，防止土方倒塌。

接地体应置于沟的中心线上，可采用8P－12P手锤击打接地体顶部，使用手锤要平稳，接地体应与地面保持垂直，不得偏斜，当接地体顶端距离地面600mm时停止打入，以便与接地干线的焊接。

等电位防雷介绍及解决方案等电位防雷（Equipotential Lightning Protection）是一种应对雷击现象的防护措施，通过将建筑物或设备的不同部分连接到同一个电位，来消除或减少雷电对设备和人员的损害。

本文将介绍等电位防雷的概念、原理和实施方案。

一、等电位防雷的概念与原理等电位防雷是指通过建立一个等电位系统，将建筑物内各个电气设备和金属构件都连接在同一个电位上，以避免雷电对设备和人员产生的危害。

其基本原理是通过电路连接来达到等电位。

当雷电击中建筑物或其周围的接地系统时，电流会在建筑物内部或接地装置之间产生流动。

如果建筑物或设备没有适当的等电位连接，这些电流会在设备和构件之间产生高压潜在差，从而对设备和人员造成伤害。

1.保护接地系统：将建筑物和设备接地端之间的电位差控制在安全范围内，防止电流潜在差给人和设备带来的伤害，通常采用接地网和接地体等方式。

2.绝缘屏蔽措施：对于一些需要进行电气隔离的设备或线路，可以采用绝缘屏蔽措施，避免雷电对其产生的危害。

3.等电位连接：通过可靠的导体连接，将建筑物和设备内部的电气设备和金属构件连接到统一的等电位系统上，使其电位差尽量接近于零。

4.输电线路的排雷：对于外部供电线路，应采取适当的排雷措施，如安装避雷针、避雷器等，确保雷电不会通过供电线路进入建筑物内部。

二、等电位防雷的实施方案1.建立良好的接地系统：对于建筑物和设备的接地系统，应采用良好的接地设计和施工方法，确保接地电阻低于规定的限值，并定期检测和维护。

2.接地网和接地体：对于大型建筑和设备，应采用接地网和接地体等大面积接地措施，以增大接地面积和提高接地效果。

3.绝缘屏蔽：对于需要绝缘隔离的电气设备或线路，应采用专用的绝缘屏蔽材料，或者采用绝缘地板和隔离变压器等设备，以防止雷电对其产生危害。

4.等电位连接：对于建筑物内部的电气设备和金属构件，应通过导体连接，使其连接到同一个等电位系统上，以消除潜在差。

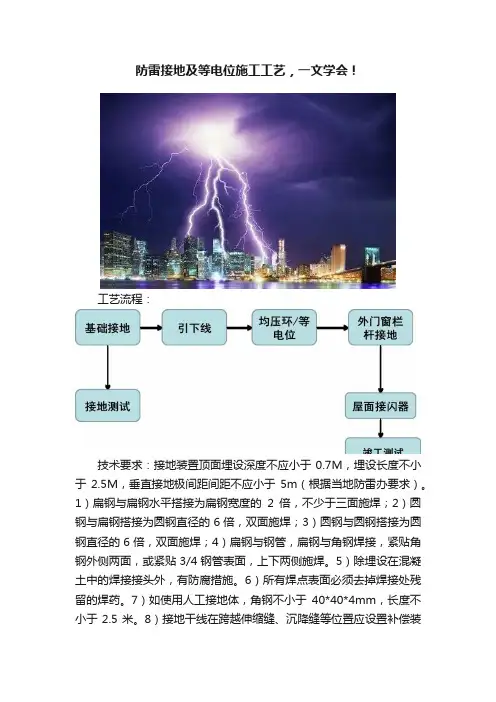

防雷接地及等电位施工工艺，一文学会！工艺流程：技术要求：接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）。

1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；2）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；3）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。

5）除埋设在混凝土中的焊接接头外，有防腐措施。

6）所有焊点表面必须去掉焊接处残留的焊药。

7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米。

8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子地干线末端露出地面应不超过0.5m。

9）安装支持卡时，应弹线或拉线安装以保证其观感。

桩基接地极施工：水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮12园钢搭接，应用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ12圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工：水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工：等电位施工：住宅供电系统采用TT、TN—c—s或TN—s接地制式，并进行总等电位联结；卫生间应作局部等电位联结。

该等电位盒内预留-4*25扁钢。

等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于１Ω。

总等电位应与接地网可靠连接。

局部等电位做法有两种：1、如右图，将卫生间底板钢筋交接处点焊，2、将预等电位留钢筋与基础接地柱筋焊接连通，但不能与屋面避雷带连通。

防雷接地和等电位施工方案防雷接地方案：1.确定接地位置：选择合适的接地位置是接地系统可靠性的关键。

一般来说，接地位置可以选择在建筑物的四个角落、地下室、整体结构较大的金属构件等。

2.接地电极的选择：接地电极是接地系统中最重要的部分，可以选择金属接地电极、埋地水管、钢筋混凝土桩等作为接地电极。

根据实际情况选择合适的接地电极。

3.接地电缆的敷设：接地电缆要尽量缩短长度，降低电缆电阻。

电缆敷设要保持直线，避免盘绕或弯曲，减小电缆的电阻。

4.接地电阻的监测：接地系统的监测是保证接地系统工作正常的重要手段。

可以采用接地电阻仪对接地电阻进行定期检测，确保接地电阻在规定范围内。

等电位施工方案：1.建立物理接地：保证建筑物的金属结构、设备外壳等与接地线连接，形成物理接地，以保持设备外壳和建筑物各部分的等电位。

2.引入等电位连接线：将设备外壳的等电位连接线引入主接地系统，确保设备外壳与主接地系统之间的等电位连接。

3.设置等电位连接线断开检测装置：当等电位连接线发生断开时，检测装置能够及时发出警报，提醒维护人员及时修复，确保设备外壳的等电位连接。

4.路径选择：建筑物内的等电位连接应尽量选择短路径。

对于重要设备和敏感区域，可以采用金属导线等连接，降低接地电阻，提高等电位连接的可靠性。

5.维护保养：定期检查等电位连接线的接触情况，确保连接良好。

对于受损的等电位连接线进行及时更换，并进行合格性验收。

总结：防雷接地和等电位施工方案是保护建筑物和设备免受雷击、电击的重要手段。

在施工过程中，要确保接地位置的选择合理、接地电极的质量可靠、接地电缆的敷设合理、接地电阻的监测到位。

同时，要建立物理接地、引入等电位连接线、设置断开检测装置、选择合适的等电位连接路径，并定期检查和维护等电位连接线的情况。

通过科学的施工方案和严格的施工操作，可以有效提高防雷接地和等电位的可靠性，保护建筑物和设备的安全运行。

防雷接地及等电位安装施工方案一、前期准备1.1施工单位应进行详细的方案设计和技术交底，确保施工安全和质量。

1.2施工前应查看现场地形和周边环境，了解地质情况和附近电气设备等情况，进行必要的调研。

1.3施工前应对施工人员进行培训，确保其具备相关的操作技能和安全意识。

1.4施工前应对所需材料进行统计和购买，确保施工顺利进行。

1.5施工单位和施工人员应对工作场地进行勘察和清理，确保施工的安全性和整洁度。

二、施工步骤2.1防雷接地施工2.1.1确定接地位置：根据现场情况和设计需求，确定接地位置，然后进行底部开挖。

2.1.2开挖接地井：根据设计要求和土壤情况，选择适当的井深和井径，进行井底开挖。

井壁应整齐平整，不得有松散和垮塌的情况。

2.1.3刷涂导体：在井壁上刷涂扁铜或镀锌钢条，确保接地导体与土壤有良好的接触，提高接地效果。

2.1.4安装接地极：将接地极插入井底并固定，确保其牢固性和稳定性。

2.1.5填充背填材料：将纯净的导电背填材料填充到井内，并逐层夯实，确保背填材料的均匀性和紧密性。

2.1.6进行接地测试：通过接地测试仪对接地电阻进行测试，确保接地系统符合设计要求和工程质量。

2.2等电位施工2.2.1设计等电位连接线路：根据设计要求，确定等电位连接线路的布置和走向，并进行合理的计算和规划。

2.2.2布线管道施工：在建筑物内进行布线管道的施工，包括选择合适的线管材料、走向和固定方式。

2.2.3导线敷设：将等电位导线按照设计要求敷设在布线管道内，并采取合适的固定和保护措施。

2.2.4等电位连接：根据设计要求，对等电位导线进行连接，确保连接牢固可靠，并进行必要的接地处理。

2.2.5进行测试和调试：对等电位连接线路进行测试和调试，确保其正常工作和符合设计要求。

2.2.6进行绝缘测试：使用绝缘测试仪对等电位导线进行绝缘测试，确保其绝缘性能良好，不会发生漏电情况。

三、安全措施3.1施工单位应确保工作人员具备相关的安全技术知识和操作技能，做好安全教育工作。

防雷、接地、等电位联结施工方案防雷接地、等电位联结施工方案一材料要求：1、镀锌扁铁、角钢均符合设计要求，并具有合格证、检验报告；2、焊条应符合设计要求，并具有合格证、检验报告；二、作业条件：1、接地体作业条件：a、按设计位置清理好现场；b、基础钢筋与柱子钢筋已帮扎完毕；2、避雷网安装作业条件：a、接地体与引下线必须做完；b、支架安装完毕；c、具备检查现场和垂直运输条件；三、操作工艺：Ⅰ、接地体安装：1、接地极采用L50×50×5镀锌角钢，每根长2.5米；2、接地体埋深为-1.6米，应垂直分布，相互之间距离为5米；3、接地体具建筑物距离应符合设计要求；4、接地体的连接采用焊接。

焊接处焊缝应饱满，具有足够的机械强度，不得有加渣、咬肉、裂纹、虚焊、气孔等缺陷。

焊接处的药皮敲掉后，刷沥青做防腐处理；5、接地极之间采用-40×4镀锌扁铁进行连接；扁铁敷设前应调直，然后放置在接地极上进行焊接；扁铁与基础钢筋连接应平放，焊缝应密实，焊好后进行防腐处理；6、接地极连接完毕后，应及时通知监理进行隐检验收，接地极的材质、数量、焊接等应符合设计要求；Ⅱ、避雷网安装：1、支架必须安装牢固，灰浆饱满横平竖直；2、支架埋深不小于80mm；3、防雷支架顶部距建筑物表面应为100mm；4、支架的水平间距不应大于1米；5、支架等铁件应做防腐处理；6、避雷线应平直，不得有高低起伏现象，距建筑物距离应一致；7、避雷线弯曲处不得小于90º，弯曲半径不得小于钢筋直径的10倍：8、建筑物屋面上的突出物应与避雷网焊成一体；9、避雷引下线利用柱子内钢筋做引下线，与基础钢筋进行焊接，柱子钢筋必须采用焊接；Ⅲ等电位联结：1、建筑物内所有金属构件均做等电位联结；2、等电位联结内各联结导体之间的连接采用焊接。

焊接处不应有加渣、咬边、气孔及未焊情况；3、等电位联结采用焊接应符合以下要求：a、扁铁的搭接长度不应小于其宽度的二倍，三面使焊。

屋面管道防雷等电位跨接工艺标准（图文+图集做法）
1.适用范围
适用于屋面金属管道的防雷等电位跨接。

2.大样图
3.工艺核心要义叙述
为改进电磁环境，所有与建筑物组合在一起的大尺寸金属件都应等电位连接在一起，并与防雷装置相连，如屋顶金属表面、立面金属表面及其固定框架、混凝土内钢筋和金属门窗框架。

但第一类防雷建筑物的独立接闪器及其接地装置除外。

(GB5057-2010 6.3.1)
10
机电安装工程施工工艺标准----电气
屋面各系统金属管道由屋面进入室内前应通过与接地干线的联结实现等电位联结，金属管道通过抱箍在管道上的卡码与接地干线的焊接实现联结，电气金属槽架和金属风管不能通过支架联结，应直接与接地干线联结。

非金属阀体、卡箍连接件、橡胶软接，螺栓少于5颗的金属法兰及法兰式金属阀体需要作接地跨接。

若管道为焊接管则不使用接地卡码，采用焊接方式连接。

穿过各防雷区界面的金属物和建筑物内系统，以及在一个防雷区内部的金属物和建筑物内系统均应在界面处附近做符合下列要求的等电位连接。

所有进入建筑物的外来导电物均应在LPZOA或LPZOB与LPZ1区的界面处做等电位连接。

当外来导电物、电气和电子系统的线路在不同地点进入建筑物时，宜设若干等电位连接带，并应将其就近连到环形接地体、内部环形导体或此类钢筋上，他们在电气上是贯通的并连通到接地体，含基础接地体（GB50057 6.3.4-1）。

4.注意事项
接地一律采用并联形式，不得采用串联方式。

11。

1.总则1.1适用范围适用于一般工业与民用建筑防雷接地、保护接地、工作接地、重复接地、等电位联结及屏蔽接地装置的安装工程。

1.2编制依据《建筑电气工程施工质量验收规范》 GB 50303---2002《等电位联结安装》（97SD567）2.施工准备2.1技术准备2.1.2充分熟悉图纸及设计要求。

2.1.3根据图纸要求准备相应的施工图集等技术资料。

2.1.4编制技术交底，并已进行交底。

2.2材料准备2.2.1品种规格镀锌钢材（角钢、钢管、扁钢及圆钢等）铜材（铜管、铜排等）辅材（电焊条、铜焊条、氧气、沥青漆）等电位联结线和等电位联结端子板（一般采用铜板）2.2.2质量要求镀锌钢材应根据设计要求选用热镀锌材料，材料应有材质证明及产品出厂合格证。

2.3主要机具设备准备2.3.1施工工具：钢卷尺、铁锹、大锤、电焊机、电焊工具。

2.3.2测量工具：ZC-8 型接地摇表。

2.4作业条件2.4.1按设计位置清理好场地。

2.4.2底板筋与柱筋连接处已绑扎完。

2.4.3柱筋内钢筋与柱筋已绑扎完。

2.4.4等电位端子板（箱）施工时，土建墙面已粉刷完毕。

2.4.5厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等已安装结束。

2.4.6金属门窗等电位联结应在门窗框定位后，装饰工序开始前进行。

3.施工工艺流程3.1工艺流程3.1.1人工接地装置安装加工接地体——定位弹线——挖坑开槽——接地极敷设——接地网——防腐——接地电阻测试——核验。

3.1.2自然基础接地装置安装定位——搭接底板主筋与底板筋——焊接连接——标记主筋——核验。

3.1.3接地模块定位——挖坑、开槽——埋设接地模块——连接接地网——核验。

3.1.4避雷引下线暗敷调直扁钢或圆钢——搬运——下端与接地体焊接——随建筑物引上——隐验。

3.1.5避雷引下线明敷调直扁钢或圆钢——搬运——自上而下焊接连接——连接断线卡与接地体。

3.1.6等电位联结等电位端子箱——局部等电位端子箱——等电位联结——联结工艺设备外壳等。

关键工序作业指导书项bl名称：防雷接地及等电位安装工程名称：十二平方公里项目X81地块住宅19#住宅工程编制单位：三建机电设备安装公司施工单位：X81地块住宅工程项目经理部防雷接地及等电位联结关键工序作业指导书1.工程简介本工程按三类防雷设计，建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入。

防雷接地采用结构件与屋面避雷带相结合的防雷系统，将设备专业的进、出金属总管、电缆金属外皮、电梯轨道、建筑物金属结构等就近与该总等电位联结干线相连。

等电位联结均釆用各种型号的联结卡，不允许在金属管道上进行焊接。

2材料要求2.1镀锌材料（热浸镀锌产品）：扁钢、角钢、圆钢、螺栓、垫圈、弹簧垫圈、支架等。

扁钢、圆钢、支架等表而应光洁，无裂纹、砂眼、锈蚀等现象，镀锌完整、无脱落。

2.2电焊条、沥青油、防腐漆、氧气、乙烘等。

3主要机具3.1常用电动工具、大锤、手锤、鑒子、铁镐、铁锹、压力案子、钢锯、夯等。

3.2电焊机、卷尺、线坠、倒链（5T）、紧线器、气焊工具、大绳等。

3.3地阻仪（ZC-8型：应经鉴定合格，使用时在有效期内）。

4操作工艺4. 1作业条件4.1.1接地体作业条件:4. 1.1.1按设计位置清理好场地;4.1.1.2底板筋与柱筋连接处已绑扎完;4.1.1.3桩基内钢筋与柱筋连接处已绑扎完；4. 1・2接地干线作业条件：（1）支架安装完毕；（2）保护管已预埋；（3）土建抹灰完毕；4.1.3支架安装作业条件：（1）各种支架已运到现场;（2）结构工作已经完成；（3）室外必须有脚手架或爬梯；4.1.4防雷引下线暗敷设作业条件：（1）建筑物或构筑物有脚手架或爬梯，有能上人操作的条件；（2）利用主筋作引下线时，钢筋绑扎完毕；4.1.5防雷引下线明敷设作业条件：（1）支架安装完毕；（2）建筑物或构筑物有脚手架或爬梯，有能上人操作的条件；（3）土建外装修完毕；4.1.6避雷带与均压环、等电位安装作业条件：（1）土建钢筋绑扎吋，配合做此项工作；4.1.7避雷网安装作业条件：（1）接地体与引下线必须做完；（2）支架安装完毕；（3）具备调直场地和垂直运输条件；4.1.8避雷针安装作业条件：（1）接地体及引下线必须做完；（2）需要脚手架处，脚手架搭设完毕；（3）土建结构工程已完，并随结构施工做完预埋件；4. 3接地体安装工艺:人工接地体（极）安装应符合以下规定:4. 3.1人工接地装置的最小尺寸见下表 钢接地体和接地线的最小规格、尺寸 位置类别、规格、种类及单位地上 地下 室内 室外 交流 直流 圆钢直径（mm ）6 8 10 12 扁钢 截面(mm 2 ) 60 100 100 100 厚度（mm ） 34 4 6 角钢厚度（mm ） 22.5 4 6 钢管壁厚（mm ）2.5 2.53.54.5 接地体顶面埋设深度为角钢及钢管接地体件应垂直设置。
