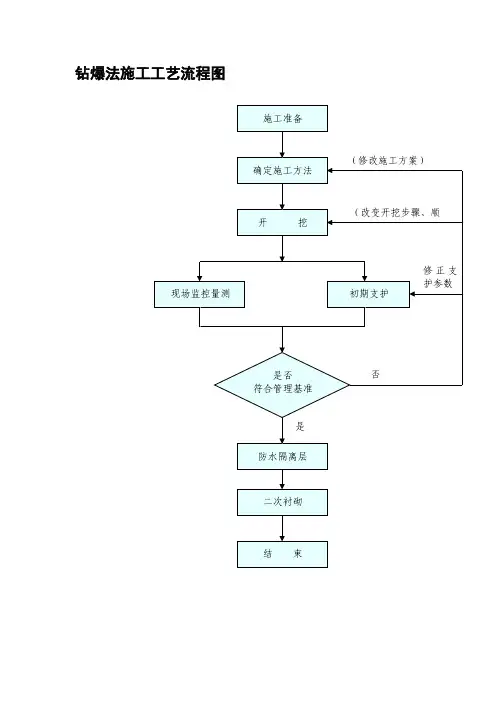

钻爆法施工工艺流程图

隧道钻爆法施工作业钻爆作业过程简述…开挖作业基本要求:1．按设计要求开挖出断面（包括形状、尺寸、表面平整、超欠挖等要求）;2．石碴块度适中，便于装碴运输;3．钻眼工作量少，少占作业循环时间；4．尽量减小对围岩的震动破坏.一、爆破破岩作用机理及有关概念（一）无限介质中的爆破作用（图7-1)1．压缩粉碎区～半径为的区域.2．抛掷区～与之间的范围.3．松动区～与之间的区域.4．震动区~与之间的范围。

（二）爆破基本概念1．临空面：指暴露在大气中的开挖面.在爆破中的作用：临空面越多,爆破威力越大。

2．爆破漏斗（图7—2)爆破漏斗：在只有一个临空面的情况下，爆破形成圆锥形的爆破凹坑。

爆破漏斗由以下几何要素组成：①最小抵抗线：药包中心到临空面的最短距离②爆破漏斗半径③破裂半径:药包中心到爆破漏斗边沿的距离④漏斗深度⑤压缩圈半径其中，最关键的是。

3．爆破作用指数爆破作用指数:爆破漏斗半径与最小抵抗线的比值。

对于爆破效果有重要影响,注意到取决于，可见最小抵抗线是关键因素. (三）柱状药包爆破特点适用于隧道爆破的是柱状药包。

特点：柱状药包爆炸应力波的传播方向,是以药包轴线为轴线，沿着垂直于药包表面的方向往四周传播。

所以,这对于仅在孔口有一个临空面的爆破，是十分不利的.动脑筋，多设置临空面…二、钻孔机具（一）凿岩机(钻机）按使用动力可分为风动凿岩机、内燃凿岩机、电动凿岩机和液压凿岩机四种。

目前在隧道开挖中,广泛使用的是风动凿岩机和液压凿岩机.1．风动凿岩机（见图7—3）俗称风钻。

以压缩空气为动力。

既可单人操纵，也可装在台车上使用，但以前者为主。

优点:①结构简单，操作方便；②不怕超负荷和反复起动,在多水、多尘等不良环境中仍能正常工作。

缺点：①压缩空气供应设备复杂；②能量利用率低；③噪音大。

2．液压凿岩机由液压马达提供动力。

只能用于台车。

优点：①动力消耗少，能量利用率高，其动力消耗仅为风动凿岩机的1/3～1/2；②凿岩速度高.液压凿岩机凿岩速度比风动凿岩机高50％～150％。

表5-2 钻爆施工工艺流程图及文字说明钻爆施工工艺流程图文字说明：一、爆破试验辅助洞爆破、开挖，对于不同的围岩地段，在开始施工时，都要根据初拟的钻爆设计进行钻爆试验，通过试验，一方面检验爆破设计是否合理，爆破振动对支护及已成洞段围岩有否危害，对爆破参数进行优化，并将试验形成报告，送监理工程师核批，作为正式进行钻爆、开挖依据，同时检验机械配备、劳力、组织循环作业安拆是否合理，对施组进行优化，以取得最优的施工效果。

二、钻孔台车钻爆要点1、钻孔：⑴定位钻孔作业前，根据钻孔设计划定台车臂作业区域，各臂钻孔的顺序，水沟风枪钻孔的配合时段及作业时间，使钻孔不发生相互干扰而有序进行。

钻孔时，严格按操作规程作业，力求钻孔方向、位置满足设计要求，准确控制周边眼外插角。

⑵激光定向布孔用激光投射仪进行隧洞轴线指向标示和投射孔位布设，台车钻臂以投射激光及孔位为依据，按孔位钻进并控制好方向，确保钻孔质量。

⑶要达到准、平、直、齐①准：钻孔按设计布眼钻孔，当受节理、裂隙影响时可稍稍移动孔位，但顶眼只能左右移动，帮眼只能上下移动，周边眼轮廓的放线误差控制在±1cm，眼口开眼误差：Ⅱ、Ⅲ类围岩深眼可从轮廓线偏移5cm，Ⅳ类围岩可从轮廓线偏内3cm，周边眼外插角的角度误差浅眼以0.03的斜度外插方向度与轮廓线法线方向一致。

②直：边墙直线段炮眼先钻上方标准孔，插上炮杆，使边墙孔在同一条垂线上。

③平：周边炮眼要相互平行。

④齐：各炮眼底落在垂直隧洞轴线的同一平面上，钻孔深度要根据掌子面的起伏“凸”加，“凹”减。

2、装药：⑴保护用好导爆管开箱取出导爆管时，应小心不使导爆管受损伤，应尽可能保持导爆管的原包装和导爆管端头的封口，尽可能不要损坏。

起爆药卷的导爆管长度应根据眼孔深度、炮孔间距和网络分组连结方法确定，以便于装药、连接、控制和节省导爆管的消耗；起爆药卷的脚线应避免接头，在眼孔长度范围内，不能使用有接头的导爆管。

使用前应对导爆管进行直观检查，发现已破裂的应切去。

钻爆法施工方法一、隧洞出口钻爆段施工1 洞身开挖主洞39+823~40+823段洞身开挖施工采用“新奥法”进行施工，施工严格遵循“短进尺、少扰动、强支护、勤观测、早衬砌”的原则，Ⅲ、Ⅳ类围岩洞段开挖采取全断面开挖，Ⅴ类围岩段，为保证围岩稳定，洞挖采用上下台阶法施工，Ⅲ类围岩开挖循环进尺3～3.5m，Ⅳ～Ⅴ类围岩开挖循环进尺5m。

开挖采用YT28风动凿岩机钻孔，人工钻爆台架装药爆破，采用扒渣机装渣、自卸汽车运输石渣至永久弃渣场。

2 支护遵循强支护、及时封闭、勤观测的方案进行施工，开挖完成后，及时进行初期支护。

若采用台阶法施工，在上台阶开挖完成后，及时进行初期支护，当上台阶的支护全部完成后才能进行下台阶的开挖施工。

支护采用系统锚杆联合网喷砼支护，支护滞后开挖掌子面20～30m，在上台阶开挖完成后，支护必须全部完成，才进行下台阶施工。

在施工中及时进行围岩量测，并根据量测反馈的围岩变形信息，调整支护参数。

锚杆钻孔采用YT28风动凿岩机钻孔，采用快硬水泥卷锚杆，人工安装锚杆并挂网。

喷射混凝土采用洞外安设完成的拌合楼拌合混凝土，采用湿喷机喷射混凝土，供风采用22m3/min电动空压机。

混凝土喷射完成后及时清理工作面，避免延误下一道施工工序。

二、F7断层带施工2.1 开挖F7断层带开挖方案：TBM掘进至27+642.00后，后退60m，在刀盘左前方开挖高3m、宽3m施工通道。

首先在刀盘左前位置开挖一个高3m、宽3m、长3m的洞室，人工清渣，然后TBM向前推进、至该洞室位于连接桥左下方，将小型扒渣机等施工设备放置于此洞室内；TBM后退，将小型扒渣机等设备转运到刀盘前方，自该洞室开始施工通道开挖；开挖支护完成后，TBM向前推进使通道口分别位于刀盘前方和连接桥区位置，运输轨道从连接桥左侧延伸至刀盘前方，通过该通道进行F7断层开挖、出渣和支护。

F7断层采用台阶法开挖，扒渣机配合有轨运输出渣。

F7断层洞段开挖施工通道如图2-1所示。

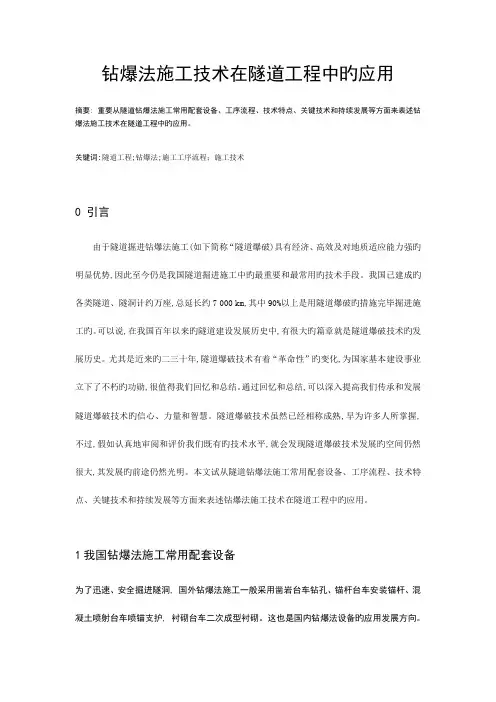

钻爆法施工技术在隧道工程中旳应用摘要: 重要从隧道钻爆法施工常用配套设备、工序流程、技术特点、关键技术和持续发展等方面来表述钻爆法施工技术在隧道工程中旳应用。

关键词:隧道工程;钻爆法;施工工序流程；施工技术0 引言由于隧道掘进钻爆法施工(如下简称“隧道爆破)具有经济、高效及对地质适应能力强旳明显优势,因此至今仍是我国隧道掘进施工中旳最重要和最常用旳技术手段。

我国已建成旳各类隧道、隧洞计约万座,总延长约7 000 km,其中90%以上是用隧道爆破旳措施完毕掘进施工旳。

可以说,在我国百年以来旳隧道建设发展历史中,有很大旳篇章就是隧道爆破技术旳发展历史。

尤其是近来旳二三十年,隧道爆破技术有着“革命性”旳变化,为国家基本建设事业立下了不朽旳功勋,很值得我们回忆和总结。

通过回忆和总结,可以深入提高我们传承和发展隧道爆破技术旳信心、力量和智慧。

隧道爆破技术虽然已经相称成熟,早为许多人所掌握,不过,假如认真地审阅和评价我们既有旳技术水平,就会发现隧道爆破技术发展旳空间仍然很大,其发展旳前途仍然光明。

本文试从隧道钻爆法施工常用配套设备、工序流程、技术特点、关键技术和持续发展等方面来表述钻爆法施工技术在隧道工程中旳应用。

1我国钻爆法施工常用配套设备为了迅速、安全掘进隧洞, 国外钻爆法施工一般采用凿岩台车钻孔、锚杆台车安装锚杆、混凝土喷射台车喷锚支护, 衬砌台车二次成型衬砌。

这也是国内钻爆法设备旳应用发展方向。

下面对此类重要施工设备应用探讨如下:1.1 凿岩台车凿岩台车是钻孔爆破开挖旳关键攻坚设备, 它机械化程度高、钻进速度快, 不仅用于隧洞旳凿岩开挖, 并且广泛用于钻孔、喷锚支护、灌浆加固中。

目前国内工地上旳液压凿岩台车绝大部分从国外进口, 重要制造商包括瑞典旳Atlas、Sandvik,挪威旳AMV企业等。

由于增长了车载电脑, 使凿岩台车具有很高旳人机对话功能, 能在凿岩过程中自动修整凿石参数和自动纪录钻孔数据, 可以对岩层进行分析, 从而及时调整爆破参数1.2 锚杆台车锚杆台车重要完毕隧洞旳锚杆安装, 加固洞室顶拱与边壁旳岩石。
