网桥r500u点对点传输设置教程

UBNT网桥设置说明书注意事项:网桥连接所需配件: 每一个网桥需要: 网线2根, POE电源1只。

（POE口网线必需8芯）POE电源有两个网口: POE口是网桥专用接口。

其她设备连接LAN口。

请知悉:1, 电源POE口连接网桥网线是作供电用, 需要使用质量好网线, 最好是超5类以上8芯无氧铜网线。

POE 口网线必需8芯, LAN口网线4芯可用。

2, 本店默认发15V电源: 使用0.51mm线芯无氧铜网线最长支持30米供电, 材质稍差或者线芯较细支持网线供电长度较短。

3, 假如电源POE口连网桥, LAN口不连任何设备, 网桥灯正常状态是闪一下灭掉。

只有LAN口也连接到其她设备上, 网桥灯才正常闪烁。

网桥从供电到运行大约需要30秒左右。

4, 系统重置。

软复位: 登录网桥SYSTEM菜单最下面Reset to defaults按钮。

硬复位: 网桥带电, 戳复位孔按住20秒, 重新供电即可。

5, 相关网段: 192.168.1.20和192.168.1.22是同一个网段（都是192.168.1网段）;192.168.1.30和192.168.2.33不是同一个网段（前者是192.168.1网段, 后者是192.168.2网段）有2种方法设置网桥:1、（不使用路由器）用电脑连接网桥设置, 需要手动设置电脑IP地址, 使电脑和网桥在同一个网段（192.168.1.**）: 网络—当地连接—属性—TCP/IP协议V4—使用下面IP地址（不会亲能够上网搜索目前Windows系统版本电脑IP设置方法）2、使用路由器连接电脑和网桥进行设置, 首先需要确定路由器IP地址为192.168.1.1。

假如不是, 请先登陆路由器设置界面, 把路由器LAN口ＩＰ地址改成192.168.1.1方可。

或者, 先用电脑单独连网桥, 把网桥ip 改成和路由器一个网段。

下面以使用电脑连接网桥进行设置为例。

★设置其中一台为发射端（接入点）网桥通电连接电脑, 电脑当地连接IP手动设置和网桥一个网段。

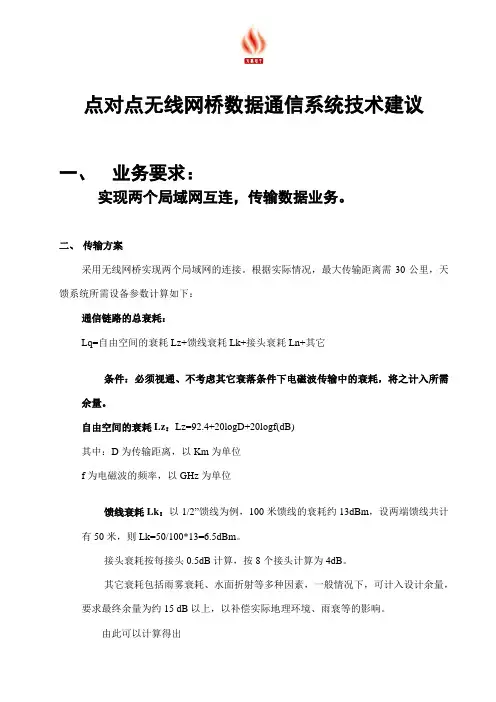

点对点无线网桥数据通信系统技术建议一、业务要求：实现两个局域网互连，传输数据业务。

二、传输方案采用无线网桥实现两个局域网的连接。

根据实际情况，最大传输距离需30公里，天馈系统所需设备参数计算如下：通信链路的总衰耗：Lq=自由空间的衰耗Lz+馈线衰耗Lk+接头衰耗Ln+其它条件：必须视通、不考虑其它衰落条件下电磁波传输中的衰耗，将之计入所需余量。

自由空间的衰耗Lz：Lz=92.4+20logD+20logf(dB)其中：D为传输距离，以Km为单位f为电磁波的频率，以GHz为单位馈线衰耗Lk：以1/2”馈线为例，100米馈线的衰耗约13dBm，设两端馈线共计有50米，则Lk=50/100*13=6.5dBm。

接头衰耗按每接头0.5dB计算，按8个接头计算为4dB。

其它衰耗包括雨雾衰耗、水面折射等多种因素，一般情况下，可计入设计余量，要求最终余量为约15 dB以上，以补偿实际地理环境、雨衰等的影响。

由此可以计算得出一条链路的总衰耗Lq为：Lq=(92.4+20log30+20log2.4)+6.5+4=136.1 dB一条链路的总增益Pz为：Pz=网卡输出功率Pc（13dBm）+两端天线增益Ga(24*2dB)+双向放大器增益Gp-接收灵敏度Pmin(-76dBm)=137+双向放大器增益Gp链路余量=链路的总增益Pz - 链路的总衰耗Lq为满足传输要求，一条链路的总增益Pz减去总衰耗Lq要大于所需余量（15 dB）。

可以看出，为达到传输要求，必须增加双向放大器（最好两端都加）和高增益天线。

本方案选用18dB的双向放大器和24dB 栅格天线。

为防止雷电损害设备，两端均采用避雷器串接入馈线，以保护设备。

三、组网方式示意图（30公里为最大传输距离）：本地局域网数据通过HUB经网桥调制后通过天线发射出去；同时天线将接收射频信号传送到网桥，解调恢复成数据信号到本地局域网。

四、工程安装要求1、两点之间必须是视通的（天线必须架设到足够高的铁塔、高楼或山顶上，具体高度须根据地形地貌及障碍物高度等因素而定）。

室外点对点无线网桥解决方案一、引言室外点对点无线网桥是一种用于连接两个远距离地点的无线通信设备。

它通过无线信号传输数据，实现了不需要布设电缆的网络连接。

本文将介绍室外点对点无线网桥的基本原理、应用场景、性能指标以及选择和部署的注意事项。

二、基本原理室外点对点无线网桥基于无线电波传输数据，利用天线进行信号的发送和接收。

它通常工作于2.4GHz或5GHz频段，并采用高增益天线来增强信号的传输距离和稳定性。

室外点对点无线网桥的工作原理可以简单概括为以下几个步骤：1. 发送端将数据转换为无线信号，并通过天线发送出去；2. 接收端的天线接收到信号，并将其转换为可识别的数据；3. 接收端将接收到的数据传输给目标设备。

三、应用场景室外点对点无线网桥适用于以下场景：1. 需要连接远距离的建筑物或设备，但无法布设电缆的情况，如跨越公路、河流等；2. 建筑物之间需要快速搭建网络连接，以满足临时性需求，如临时工地、展会等；3. 网络需求频繁变动的环境，无线网桥可以提供更灵活的网络布局。

四、性能指标选择室外点对点无线网桥时，需要考虑以下性能指标：1. 传输距离：衡量无线网桥的传输能力，一般以公里为单位；2. 传输速率：表示无线网桥的数据传输速度，常见的单位有Mbps、Gbps等；3. 抗干扰能力：评估无线网桥在复杂环境中的工作稳定性，包括抗干扰能力、抗干扰频段等；4. 安全性：确保无线信号的安全传输，包括加密算法、认证机制等；5. 可靠性：衡量无线网桥的稳定性和持久性，包括设备的可靠性、抗风雨等级等。

五、选择和部署注意事项在选择和部署室外点对点无线网桥时，需要注意以下事项：1. 确定传输距离和传输速率的需求，选择适合的型号和规格；2. 了解周围环境的干扰情况，选择具备良好抗干扰能力的无线网桥；3. 需要考虑安全性要求时，选择支持加密和认证机制的设备；4. 根据实际情况选择合适的安装方式和位置，确保天线的高度和角度调整到最佳状态；5. 定期检查和维护无线网桥设备，保持其良好的工作状态。

在实施室外无线桥接方案时，我们通常需要以下几种设备：
1、无线网桥
无线网桥是整个实现方案中的最核心的部分。这是无线网络信号的发送和接收设备；在选择无线网桥设备时，不仅要对产品的特点要有所了解，而且要针对特定的安装要求进行挑选。例如点对点型无线网桥设备可用来连接分别位于不同建筑物中两个固定的网络。它们一般由一对桥接器和一对天线组成。两个天线必须相对定向放置，室外的天线与室内的桥接器之间用电缆相连，而桥接器与网络之间则是物理连接。另一种单点对多点型（PTMP）无线网桥设备, 能够把多个外围建筑物的网络连成一体，但结构更为复杂，需要使用全方位天线。现在很多商家提供的产品中有许多网桥设备能够兼具上述两种桥接功能。
3． 无线局域网近距离传输时，为了获得最大的带宽，可以将无线网桥连接到支持冗余通道的路由器上，这样就可将三个无线网桥集成在一起，并且天线高度基本没有影响。由于无线局域网连网设备大都要求“视距”传输，因此天线高度的设定很重要。如果天线的高度不够，靠增加功率放大或增大天线增益的方法得到的效果将非常有限。
总结
虽然无线网络是解决目前远距离联网的好办法，但在架设无线网络之前，我们大家还需要根据实际地理位置和周围环境进行科学的规划。
尤其需要注意以下事项：
1． 将要连接的建筑物必须要能保持空阔，高大的树木和建筑物等障碍物都会直接影响无线电波的传输。
2． 在减少带宽的情况下，可以增加建筑物之间的传输距离，进行远距离传输。目前，无线传输的距离在无障碍的情况下最长可以达到80公里，但是在应用中，实际距离可能会远小于80公里，因此在多山地区，或者有障碍物的时候，距离不宜过长，实在需要的话，可以在中间设立中继中转站，绕过障碍。
根据天线水平面方向性的不同，可以分为全向天线和定向天线（天线在垂直方向一定具有方向性），全向天线的最大增益一般无法做得很大，但是在安装的时候不需要考虑两端天线安装角的问题，安装起来比较方便，适合于距离要求不高的环境；而定向天线可以将增益做得很高，一般的方向性越尖锐的天线增益就越高，信号的传输距离就越远，但是方向性过于尖锐的天线在安装和调整的难度就越大，两边的天线必须对准才能保证信号的传输；适合于距离要求比较高的环境。
