图表攻之高考地理中地质剖面图的突破（详解版一）
今日话题

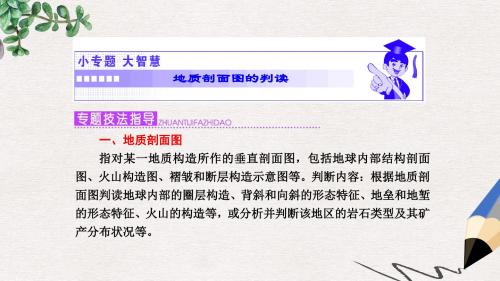

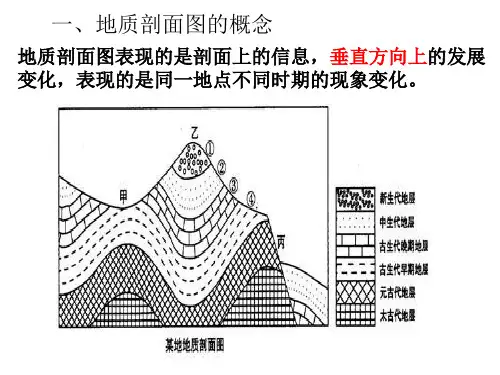

地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。判断内容主要是根据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。对于地质剖面图，如何判读？2009--2017年高考都是如何考查的？掌握本期内容，地质剖面图方面的高考一定会顺利突破哟。
【判读技巧】
地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。
1.岩层新老关系的判断方法
(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越
靠上，即越接近地表。如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层
较新。
(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，
因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出
岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。如图1中Ⅳ岩层形成晚于
其所切穿的岩层Ⅲ和Ⅱ。变质岩是在变质作用下形成的，而这多是在岩浆活动的影响
下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
2.地质构造的判断方法
(1)看岩层是否连续，褶皱由连续的褶曲组成。如图3中的乙、丙为由连续的褶曲组成的褶皱。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭(如图3中乙)；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地(如图3中丙)。
(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。若只有破裂而无位移，只能称为断裂而不能称为断层。
3.地壳运动性质的判断方法
(1)褶皱、断层的存在说明经历了地壳的水平(或垂直)运动。如图1中的断层，岩层未发生弯曲，说明经历了垂直运动；图2中的褶皱、图3中的褶皱和断层，都说明该地经历了水平挤压作用。
(2)有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。如图1中左侧岩层Ⅰ的存在。图2、图3中的各岩层都说明经历了沉积作用。
(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。
下图为“某地区的地质剖面示意图”。读图回答1～2题。
1.地质构造和岩层形成的先后顺序是
A.甲乙丙
B.乙丙甲
C.丙乙甲
D.丙甲乙
答案: B 读地质剖面示意图，乙为断层，该断层形成后，发生岩浆活动，形成岩浆岩丙，之后才形成沉积岩甲。
2.在地质演化过程中，形成褶皱的次数是
A.1
B.2
C.3
D.4
答案: B 图中有多个侵蚀面，当侵蚀面与岩层界面相交，不是平行关系时，说明岩层发生完全变形，形成皱褶构造，图中有两处侵蚀面与岩层界面相交，所以在地质演化过程中，形成的褶皱的次数是2次。
下图示意平顶海山的形成过程。读图，回答第3题。
3.平顶海山( )
A.为褶皱山
B.由沉积岩构成
C.顶部形态由内力作用塑造
D.随着板块的移动没入水下
3.D [由图可知，平顶海山为岩浆喷发形成的火山，由岩浆岩构成，A、B项错误；由图中阶段Ⅰ到阶段Ⅲ变化可知，平顶海山的相对高度变小，顶部面积变大，是风浪侵蚀造成的，是外力作用塑造，C项错误；由图中阶段Ⅰ到阶段Ⅲ变化可知，岩石圈下降导致平顶海山没入水下，D项正确。]
下图为某河谷地址、地貌剖面图，图中地层年代由①到③变老。图中阶地(用T 表示，数字下标表示阶地的级数)指由河流作用形成的高出洪水位的阶梯状地貌。此河段阶地主要由于地壳抬升形成。完成4～5题。
4.对河谷处的地质构造类型两侧地壳抬升幅度的判断，正确的是( )
A.向斜东侧大
B.背斜东侧小
C.向斜西侧大
D.背斜西侧小
5.矿产调查发现，在此河段的河床沙中有某种贵重金属矿产，但由于河水深不宜开采。图中所示地点可能找到这种贵重金属矿物的是( )
A.甲
B.乙
C.丙
D.丁
4.C
5.B [第4题，河谷处最外侧是石灰岩、向里依次是页岩、砂岩，河谷处岩层地层年代表现为中间新、两翼老的分布规律，据此判断地质构造为向斜，图中河谷西侧的阶地较东侧陡峻，说明西侧地壳抬升幅度大，C项符合题意。第5题，从题干提供信息可知，该种贵重金属矿产在河床沙中，只有乙处沉积有厚厚的沙、卵石，
沉积环境最好，最有可能找到这种贵重金属，B项符合题意。甲处离河流太近，粘土结构，丙、丁两处地势太高，都不符合贵重金属矿产的存在环境。]
下图为某洲大陆沿22°S纬线的地形剖面图。
6.图中乙地气候类型属于（）
A.热带季风气候
B.热带稀树草原气候
C.热带沙漠气候
D.高原山地气候
7.导致乙地降水量与甲地明显不同的主要因素是乙地（）
A.处于盛行风向的迎风坡上
B.受沿岸寒流影响
C.全年受赤道低气压带影响
D.受高峻地势影响
【答案】6.B 7.A
【解析】6.该大陆两侧为高大山地，海拔达到5000米，地区地势低平为平原地形，东部海拔较高为高原地形。故该大陆应为南美大陆。图中乙地位于热带地区为热带草原气候。B正确。7.乙地受赤道低压和东南信风交替控制，为热带草原气候。乙地位于东南信风的迎风坡，导致当地降水增多。甲地位于东南信风背风坡，受沿岸寒流的影响，降水少。A正确。
下图为某地形剖面图，图中①－⑧为岩层编号，其年代由老到新，完成8～9题。
8.图中甲、乙两地的地质地貌叙述，正确的是（）
A.甲－背斜岩层，由水平挤压成山
B.甲－向斜槽部岩层向下弯曲成谷
C.乙－背斜顶部受压力被侵蚀成谷
D.乙－向斜上覆岩层差别侵蚀成谷
9.有人称丙处山峰为“飞来峰”，其岩石可能是（）
A.石灰岩大理岩
B.花岗岩流纹岩
C.大理岩石灰岩
D.安山岩玄武岩
【答案】8.C 9.A
