中考物理一轮复习专题练习题——电磁继电器专题

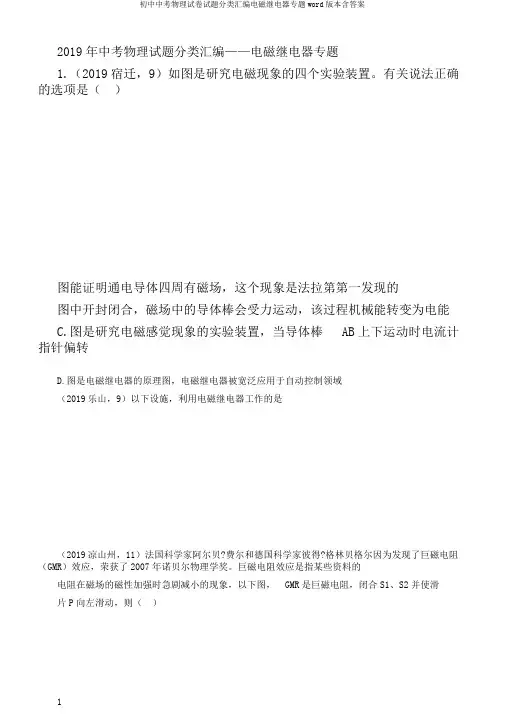

2019年中考物理试题分类汇编——电磁继电器专题1.（2019宿迁，9）如图是研究电磁现象的四个实验装置。

有关说法正确的选项是（）图能证明通电导体四周有磁场，这个现象是法拉第第一发现的图中开封闭合，磁场中的导体棒会受力运动，该过程机械能转变为电能C.图是研究电磁感觉现象的实验装置，当导体棒AB上下运动时电流计指针偏转D.图是电磁继电器的原理图，电磁继电器被宽泛应用于自动控制领域（2019乐山，9）以下设施，利用电磁继电器工作的是（2019凉山州，11）法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔因为发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。

巨磁电阻效应是指某些资料的电阻在磁场的磁性加强时急剧减小的现象，以下图，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则（）A．电流表示数增大，电压表示数减小，小灯泡变亮B．电流表示数增大，电压表示数增大，小灯泡变亮C．电流表示数减小，电压表示数减小，小灯泡变暗D．电流表示数减小，电压表示数增大，小灯泡变暗（2019南京，10）如图是水位自动报警器的原理表示图，以下图四个实验能反应其自动报警原理的是（）. . .5.（2019河南，14）6.（2019舟山，8）小明在科学拓展课上制作了一个简略喇叭（原理如图）。

接通讯号源后，电流的方向不停改变，致使线圈的磁极不停变化，经过吸引或排挤磁铁，带动纸盆振动。

为改变纸盆振动幅度以调理喇叭响度，以下方法不行行．．．的是A．改变磁铁的磁极 B ．改变电流的大小C．改变磁铁磁性强弱 D ．改变线圈的匝数7.（2019德阳，7）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路A.的状况是B.C.D.E.F.G.H.I.J.K.灯不亮，电铃响L.灯不亮，电铃不响. . .C.灯亮，电铃不响D.灯亮，电铃响8..(2019泰州，19）如图为某电磁继电器的工作原理图,开关S闭合时,电磁铁____(有/无)磁性,_____(电灯/电铃)通电工作9.（2019德阳，12）一个空心小铁球飘荡在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连结以下图的电路，开关S闭合后，空心小铁球仍飘荡在水面上，此时A 端为电磁铁的________极，当滑片P向左滑动，空心小铁球所受浮力________（选填“增大”、“减小”或“不变”）（2019淄博，17）以下图，GMR是一个巨磁电阻，其阻值随磁场的加强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极，电源右端为________极。

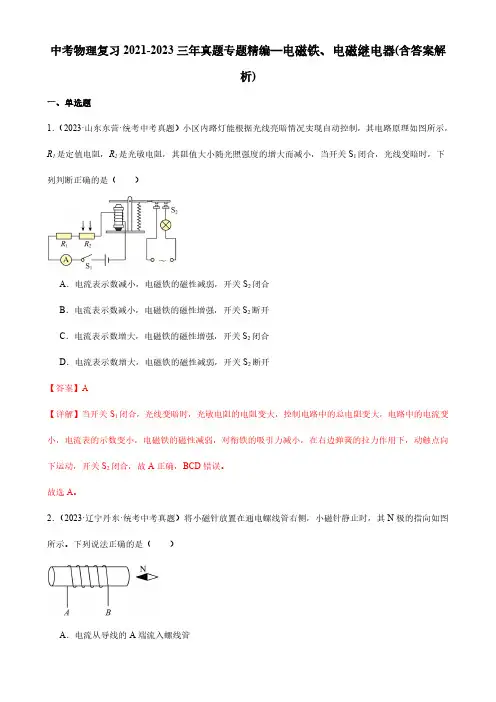

中考物理复习2021-2023三年真题专题精编—电磁铁、电磁继电器(含答案解析)一、单选题1．（2023·山东东营·统考中考真题）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（）A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合B．电流表示数减小，电磁铁的磁性增强，开关S2断开C．电流表示数增大，电磁铁的磁性增强，开关S2闭合D．电流表示数增大，电磁铁的磁性减弱，开关S2断开【答案】A【详解】当开关S1闭合，光线变暗时，光敏电阻的电阻变大，控制电路中的总电阻变大，电路中的电流变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触点向下运动，开关S2闭合，故A正确，BCD错误。

故选A。

2．（2023·辽宁丹东·统考中考真题）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如图所示。

下列说法正确的是（）A．电流从导线的A端流入螺线管B．通电螺线管的左端为N极C．通电螺线管周围真实存在磁感线D．改变导线中电流方向，通电螺线管磁性强弱会改变【答案】B【详解】AB．由图可知，小磁针的左侧为N极，右侧为S极，根据异名磁极相互吸引，则可知螺线管的左侧为N极，右侧为S极，则根据安培定则可知，电流是从B端流入螺线管的，故A错误，B正确；C．磁感线是人为引入的，不是真实存在，故C错误；D．电磁铁的磁性强弱和电流大小、线圈匝数有关，改变导线中电流大小，通电螺线管磁性强弱会改变，故D错误。

故选B。

3．（2023·天津·统考中考真题）党的二十大报告指出“科技是第一生产力”。

某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。

当水位达到金属块A时（一般的水都能导电），则（）A．两灯都亮B．两灯都不亮C．只有绿灯亮D．只有红灯亮【答案】D【详解】图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁有磁性，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。

人教版物理九年级电磁铁电磁继电器精选试卷练习（含答案) 学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图是直流电铃的原理图。

关于电铃工作时的说法正确的是A．电流通过电磁铁时，电磁铁有磁性且A端为S极B．小锤击打铃碗时，蹄形电磁铁仍具有磁性C．小锤击打铃碗时，弯曲的弹性片具有弹性，使衔铁向上运动D．如果改变通过电磁铁的电流方向，电铃就不会响2．如图所示，一只弹簧悬挂起来后长度伸长了，其下端恰好与水银槽中的水银面相接触，把它连接到电路中，则当开关S闭合时A．弹簧的长度伸长B．弹簧的长度缩短C．弹簧先收缩后伸长并不断上下振动D．弹簧仍保持不动3．如图所示的电路，下列说法正确的是( )A．当开关S拨到a时，电磁铁的左端为S极B．当开关S拨到a时，小磁针静止时B端为N极C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强D．当开关S由a到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强4．如图是电铃的原理图．关于电铃工作时的说法不正确的是（）A．电流通过电磁铁时，电磁铁有磁性且A端为N极B．电磁铁吸引衔铁，使小锤击打铃碗C．小锤击打铃碗发出声音，是由于铃碗发生了振动D．小锤击打铃碗时，电磁铁仍具有磁性5．如图所示,在电磁铁上方用弹簧悬挂一根条形磁铁,闭合开关，将变阻器的滑片P从右向左滑动的过程中,弹簧将A．先伸长后缩短B．逐渐伸长C．静止不动D．逐渐缩短6．下列对图示实验的解释，正确的是A．图甲中的实验可得出磁铁异名磁极相互排斥B．图乙中的实验可得出磁场能够产生电流C．图丙中的实验能表示机械能转化为电能D．图丁中的测电笔的氖管发光说明它与火线接触7．下列验证性小实验的说法中，不正确的是A．将两块底面磨平的铅块压在一起，发现它们结合在一起，说明分子在不停地做无规则运动B．给一盏白炽灯通电，发现白炽灯发热，说明电能可以转化为内能C．通电螺旋管中插入铁芯后吸起的大头针数目增多，说明铁芯能使通电螺旋管的磁性增强D．将电阻丝与电流表串联接到电源上，给电阻丝加热，发现电流表示数减小，说明电阻大小与温度有关8．对下列四幅图的表述正确的是A．图甲中，小磁针静止时N极指向右侧B．图乙中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．图丙是发电机的工作原理图D．图丁中，当导体在磁场里上下运动时，电流表指针会偏转9．对教材中四幅插图的说明，不正确．．．的是（）A．甲图：家用电器要装接地线是为了用电安全B．乙图：直线电流周围的磁场方向的判定方法C．丙图：电铃是利用电磁铁工作D．丁图：导体按图示方向运动时不会产生感应电流10．下列有关电和磁的说法中，正确的是（）A．磁体周围存在磁感线B．同名磁极相互排斥，异名磁极相互吸引C．通电线圈的磁场强弱只与电流强度有关D．地理S、N极与地磁S、N完全重合11．如图所示是一些研究电现象和磁现象的实验，下列关于这些实验的叙述正确的是（）A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图乙中小磁针发生偏转，说明电流周围存在磁场C．图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图丁中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关12．数码录音笔在录音时，声音使话筒中产生随声音而变化的音频电流，音频电流经放大电路放大后，转变为模拟信号，再通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进行一定的压缩后进行存储，下图中能和数码录音笔声音录入原理相同的是A．电磁起重机B．扬声器C．小小电动机D．手摇发电机13．下列设备中，根据通电导体在磁场中受力的原理制成的是（）A．电磁继电器B．电风扇中的电动机C．电铃D．电热水器14．下列运用科学方法的实例中，错误的是( )A．通过电磁铁吸引大头针的数量多少说明电磁铁磁性的强弱是转换法B．用同一个电磁铁研究电磁铁磁性强弱与电流大小的关系是控制变量法C．用“磁感线”形象地描述磁场是模型法D．通过导体在磁场中运动说明导体受到力的作用是等效法15．为了方便居民出入，高层建筑楼内一般都安装了电梯.为了安全，电梯都规定了最大载客量，并设置了超载自动报警系统，其工作原理如图所示.当电梯所载人数增多时，压敏电阻R受到的压力增大，阻值减小.由图可知，电铃响时，A．电磁铁的磁性最弱B．弹簧的弹性势能最小C．控制电路中的电流最小D．工作电路中M不会工作16．对于如图所示的情况，以下说法正确的是A．当开关S闭合时，小磁针将顺时针转动，静止后N极向上B．当开关S闭合时，小磁针将逆时针转动，静止后N极向上C．当开关S闭合后螺线管下端是N极D．当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱评卷人得分二、多选题17．在探究影响电磁铁磁性强弱因素的实验中（如图所示），实验电路与部分数据记录如下，下列说法正确的是（）电磁铁乙次数I吸引大头针个数/A1 0.1 102 0.2 253 0.3 60A．电磁铁吸引大头针的个数越多，表明其磁性越强B．通入电磁铁的电流越大，其磁性越强C．要增大通入电磁铁的电流，需将滑动变阻器滑片P向右移D．电磁铁磁性强弱与电流大小和线圈匝数都有关系评卷人得分三、填空题18．如图所示是自动扶梯的原理图。

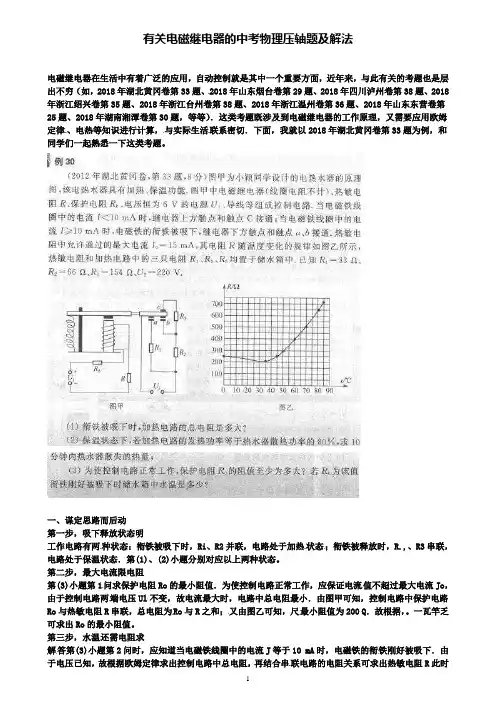

有关电磁继电器的中考物理压轴题及解法电磁继电器在生活中有着广泛的应用，自动控制就是其中一个重要方面，近年来，与此有关的考题也是层出不穷（如，2018年湖北黄冈卷第33题、2018年山东烟台卷第29题、2018年四川泸州卷第38题、2018年浙江绍兴卷第35题、2018年浙江台州卷第38题、2018年浙江温州卷第36题、2018年山东东营卷第25题、2018年湖南湘潭卷第30题，等等）．这类考题既涉及到电磁继电器的工作原理，又需要应用欧姆定律、电热等知识进行计算，与实际生活联系密切．下面，我就以2018年湖北黄冈卷第33题为例，和同学们一起熟悉一下这类考题。

一、谋定思路而后动第一步，吸下释放状态明工作电路有两种状态：衔铁被吸下时，Ri、R2并联，电路处于加热状态；衔铁被释放时，R.,、R3串联，电路处于保温状态．第(1)、(2)小题分别对应以上两种状态。

第二步，最大电流限电阻第(3)小题第1问求保护电阻Ro的最小阻值．为使控制电路正常工作，应保证电流值不超过最大电流Jo，由于控制电路两端电压Ul不变，故电流最大时，电路中总电阻最小．由图甲可知，控制电路中保护电路Ro与热敏电阻R串联，总电阻为Ro与R之和；又由图乙可知，尺最小阻值为200 Q．故根据，。

一瓦竿乏可求出Ro的最小阻值。

第三步，水温还需电阻求解答第(3)小题第2问时，应知道当电磁铁线圈中的电流J等于10 mA时，电磁铁的衔铁刚好被吸下．由于电压已知，故根据欧姆定律求出控制电路中总电阻，再结合串联电路的电阻关系可求出热敏电阻R此时的阻值，最后观察图乙即可读出与热敏电阻R阻值对应的水温．三、解后反思收获大决定性的一步本题中既有电路图，又有坐标图象，从电路图挖掘出控制电路、工作电路中各电阻的连接情况以及从坐标图象中获知水温￡与热敏电阻R的对应关系，对于后续解题思路的展开具有决定性的作用，主要困难在哪儿本题中涉及到了三个电流值：I<10 mA、I≥10 mA、J。

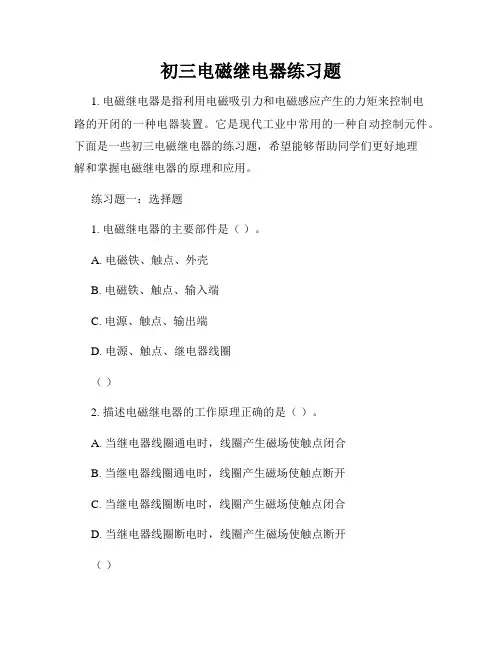

初三电磁继电器练习题1. 电磁继电器是指利用电磁吸引力和电磁感应产生的力矩来控制电路的开闭的一种电器装置。

它是现代工业中常用的一种自动控制元件。

下面是一些初三电磁继电器的练习题，希望能够帮助同学们更好地理解和掌握电磁继电器的原理和应用。

练习题一：选择题1. 电磁继电器的主要部件是（）。

A. 电磁铁、触点、外壳B. 电磁铁、触点、输入端C. 电源、触点、输出端D. 电源、触点、继电器线圈（）2. 描述电磁继电器的工作原理正确的是（）。

A. 当继电器线圈通电时，线圈产生磁场使触点闭合B. 当继电器线圈通电时，线圈产生磁场使触点断开C. 当继电器线圈断电时，线圈产生磁场使触点闭合D. 当继电器线圈断电时，线圈产生磁场使触点断开（）3. 在电磁继电器中，触点分为常开和常闭两种类型。

下列说法正确的是（）。

A. 常开触点在线圈断电时闭合B. 常闭触点在线圈断电时闭合C. 常开触点在线圈通电时闭合D. 常闭触点在线圈通电时闭合（）4. 以下哪个选项不属于电磁继电器的应用领域（）。

A. 电力系统B. 家庭电器C. 汽车电路D. 电子游戏机（）练习题二：填空题1. 电磁继电器的作用是将（）电路的控制信号转换为（）电路的控制信号，实现对电路的自动开关控制。

2. 在电磁继电器中，线圈通电时会产生（），使得线圈与铁芯之间的间隙产生（）。

3. 常闭触点在线圈通电时会（），常开触点在线圈通电时会（）。

练习题三：应用题某家庭电路的电灯需要通过电磁继电器控制开关。

电灯的控制信号是220V电压，而电灯所需的工作电压是110V。

假设线圈与铁芯之间的间隙为2mm，线圈的电阻为30Ω，电源电压为220V。

请回答以下问题：1. 计算电磁继电器的工作电流和功率。

2. 为了使电灯正常工作，应该选择常开触点还是常闭触点？为什么？3. 如果将电源的电压改为110V，其他参数不变，还能正常控制电灯吗？为什么？这些练习题旨在帮助同学们巩固和应用所学的电磁继电器的知识。

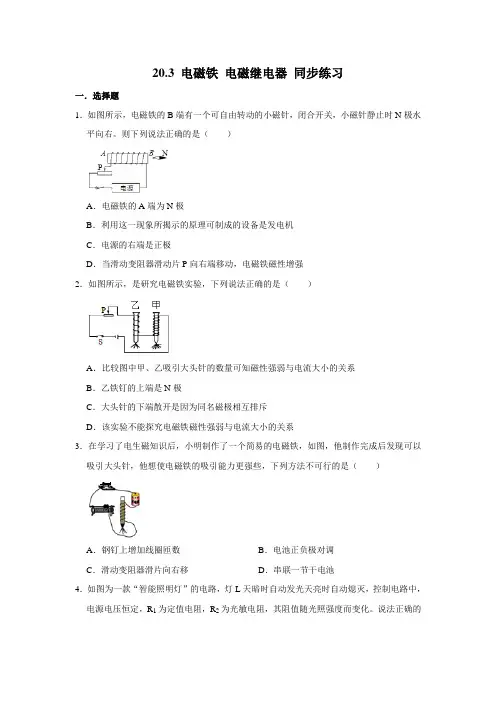

20.3 电磁铁电磁继电器同步练习一．选择题1．如图所示，电磁铁的B端有一个可自由转动的小磁针，闭合开关，小磁针静止时N极水平向右。

则下列说法正确的是（）A．电磁铁的A端为N极B．利用这一现象所揭示的原理可制成的设备是发电机C．电源的右端是正极D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．在学习了电生磁知识后，小明制作了一个简易的电磁铁，如图，他制作完成后发现可以吸引大头针，他想使电磁铁的吸引能力更强些，下列方法不可行的是（）A．钢钉上增加线圈匝数B．电池正负极对调C．滑动变阻器滑片向右移D．串联一节干电池4．如图为一款“智能照明灯”的电路，灯L天暗时自动发光天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。

说法正确的是（）A．电磁继电器利用电磁感应原理工作B．R2的阻值随光照强度的增大而增大C．当光照强度增大时，电压表示数增大D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间5．如图是一种水位自动报警的原理图。

当水位低于A点时，工作电路绿灯亮；到达A点时，衔铁被吸下，工作电路红灯亮电铃响。

某水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。

下列做法中合理的是（）A．增加工作电路的电源电压B．增加控制电路的电源电压C．减少电磁铁线圈的匝数D．更换弹性更强的弹簧6．如图所示，当滑动变阻器的滑片向左移动时，电磁铁中的磁性将（）A．变大B．变小C．不变D．无法判断7．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b 端滑动过程中，会出现的现象是（）A．电流表示数变小，弹簧长度变短B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变短D．电流表示数变大，弹簧长度变长8．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，下列分析不正确的是（）A．滑动变阻器滑片P向右移动时，电磁铁的磁性减弱B．电磁铁的右端是N极C．条形磁铁所受的静摩擦力变小D．若想增大条形磁铁所受的摩擦力，可以增加电源电压9．如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。

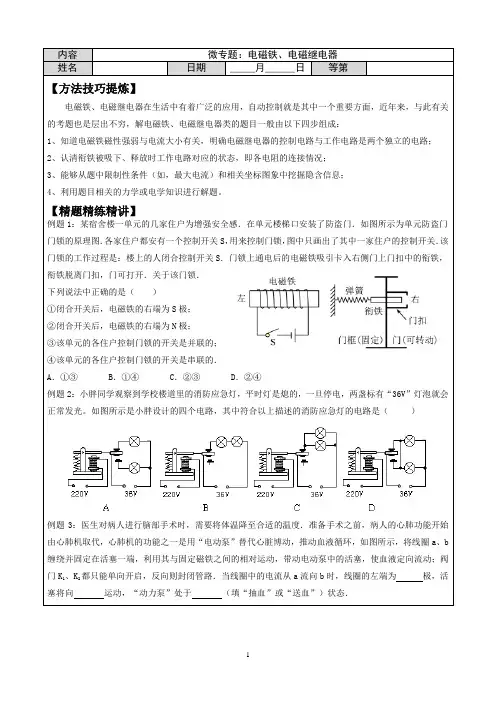

内容微专题：电磁铁、电磁继电器姓名日期_____月______日等第【方法技巧提炼】电磁铁、电磁继电器在生活中有着广泛的应用，自动控制就是其中一个重要方面，近年来，与此有关的考题也是层出不穷，解电磁铁、电磁继电器类的题目一般由以下四步组成：1、知道电磁铁磁性强弱与电流大小有关，明确电磁继电器的控制电路与工作电路是两个独立的电路；2、认清衔铁被吸下、释放时工作电路对应的状态，即各电阻的连接情况；3、能够从题中限制性条件（如，最大电流）和相关坐标图象中挖掘隐含信息；4、利用题目相关的力学或电学知识进行解题。

【精题精练精讲】例题1：某宿舍楼一单元的几家住户为增强安全感．在单元楼梯口安装了防盗门．如图所示为单元防盗门门锁的原理图．各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关．该门锁的工作过程是：楼上的人闭合控制开关S．门锁上通电后的电磁铁吸引卡入右侧门上门扣中的衔铁，衔铁脱离门扣，门可打开．关于该门锁．下列说法中正确的是（）①闭合开关后，电磁铁的右端为S极；②闭合开关后，电磁铁的右端为N极；③该单元的各住户控制门锁的开关是并联的；④该单元的各住户控制门锁的开关是串联的．A．①③ B．①④ C．②③ D．②④例题2：小胖同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。

如图所示是小胖设计的四个电路，其中符合以上描述的消防应急灯的电路是（）例题3：医生对病人进行脑部手术时，需要将体温降至合适的温度．准备手术之前，病人的心肺功能开始由心肺机取代，心肺机的功能之一是用“电动泵”替代心脏博动，推动血液循环，如图所示，将线圈a、b 缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路．当线圈中的电流从a流向b时，线圈的左端为极，活塞将向运动，“动力泵”处于（填“抽血”或“送血”）状态．例题4：如图所示是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。

电磁铁电磁继电器同步练习一、单选题1.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为。

A. 磁性增强，由S极变为N极B. 磁性减弱，由S极变为N极C. 磁性增强，由N极变为S极D. 磁性减弱，由N极变为S极2.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是A. 电磁铁磁性逐渐增强B. 电磁铁左端为S极C. 电磁铁周围不产生磁场D. 条形磁铁与电磁铁相互吸引3.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥4.在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响5.如图所示的电磁铁上绕有两个线圈．要使电磁铁正常工作，正确的连接方法是A. a、b与A连接，c、d与B连接B. a、b与B连接，c、d与A连接C. a、d连接，b与A连接，c与B连接D. a、c连接，b与A连接，d与B连接6.如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变长D. 电流表示数变小，弹簧长度变短7.如图所示，下列说法正确的是A. 当断开闭合时，红灯亮B. 当断开闭合时，绿灯亮C. 当闭合断开时，绿灯亮D. 当、均闭合时，绿灯亮8.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是A. B.C. D.9.下列有关电与磁的说法正确的是A. 磁感线是用来形象描述磁场的，在磁场中真实存在B. 电磁继电器是利用电磁铁来控制工作电路的一种开关C. 法拉第在世界上第一个发现了电与磁之间的联系D. 悬吊着的小磁针静止时N极指向地理南极附近10.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A. 电磁铁的A端为N极B. 小磁针静止时，S极水平指向左C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D. 利用这一现象所揭示的原理可制成的设备是发电机11.如图所示的电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究A. 电流的有无对电磁铁磁场有无的影响B. 电流方向对电磁铁磁场方向的影响C. 电流大小对电磁铁磁场强弱的影响D. 线圈匝数对电磁铁磁场强弱的影响12.如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是A. 变阻器的滑片向右移动B. 变阻器的滑片向左移动C. 开关由1拨到2D. 把电源的正负极对调13.要增强电磁铁的磁性，下列措施可行的是A. 改变电流的方向B. 增大通入的电流C. 减小通入的电流D. 减少电磁铁线圈匝数14.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是A. 正常情况下闭合，灯L亮B. 一旦井盖丢失断开，灯L即亮起，以警示行人C. 电磁铁的铁芯是永磁铁D. 灯亮时电磁铁有磁性二、填空题15.如图所示，是温度自动报警器，当温度达到______时电铃发声报警，此时电磁铁的左端是______极。

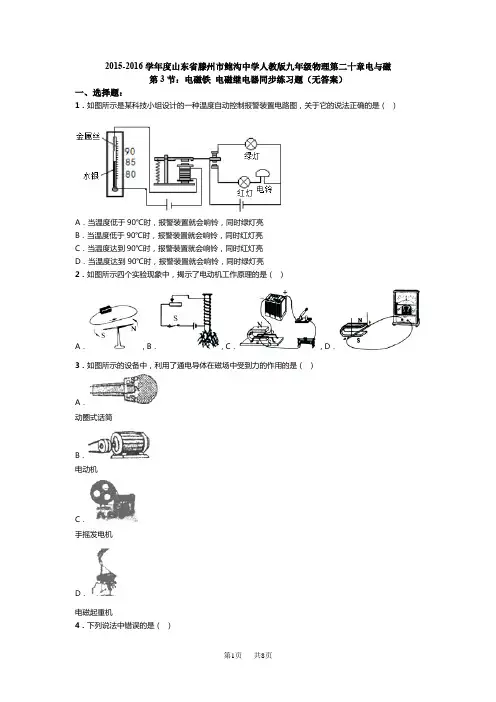

2015-2016学年度山东省滕州市鲍沟中学人教版九年级物理第二十章电与磁第3节：电磁铁电磁继电器同步练习题（无答案）一、选择题：1．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮2．如图所示四个实验现象中，揭示了电动机工作原理的是（）A．, B．, C．, D．3．如图所示的设备中，利用了通电导体在磁场中受到力的作用的是（）A．动圈式话筒B．电动机C．手摇发电机D．电磁起重机4．下列说法中错误的是（）A．电铃是利用电流的磁效应来工作的B．电熨斗是利用电流的热效应工作的C．奥斯特实验说明了通电导线周围有磁场D．发电机是把电能转化为机械能的装置5．下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是：（）6．下列说法不正确的是（）A．通电导体在磁中会受到力的作用。

它的受力方向跟电流方向、磁感线方向有关，应用于电动机，电能转化为机械能B．当闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流。

电流方向与磁场方向，导体切割磁感线运动方向有关。

应用于发电机，机械能转化为电能C．放在磁场中的磁体会受到力的作用。

把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针发生偏转。

说明通电导体周围存在着磁场D．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁7．在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．当滑动变阻器的滑动片P向左端移动，电磁铁磁性变弱C．小磁针静止时．S极水平指向左D．利用这一现象所揭示的原理可制成的设备是发电机8．以下关于电与磁四幅图片的描述正确的是（）A．甲图：它是探究电磁感应现象的装置图B．乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C．丙图：将开关闭合，小磁针的N极向右转动D．丁图：电磁继电器是利用电流的热效应来工作的9．下列关于电与磁的说法，正确的是（）10．关于电磁现象，下列说法正确的是（）A．电磁铁的磁性强弱只与线圈中的电流大小有关B．电动机是根据电磁感应现象制成的C．通电导体在磁场中的受力方向与电流方向、磁场方向有关D．闭合电路的部分导体在磁场中运动时，一定产生感应电流11．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A．将滑片P向a端移动B．将滑片P向b端移动C．用铜芯替代铁芯D．减少线圈匝数12．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．可用来研究电磁感应现象B．可用来说明电动机原理C．可用来说明发电机原理D．可用来研究电磁铁磁性强弱与线圈匝数的关系13．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。

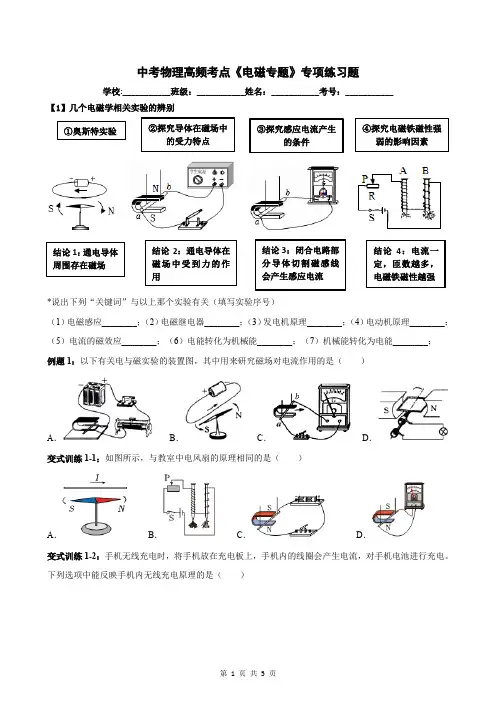

中考物理高频考点《电磁专题》专项练习题学校:___________班级：___________姓名：___________考号：___________【1】几个电磁学相关实验的辨别*说出下列“关键词”与以上那个实验有关（填写实验序号）（1）电磁感应________；（2）电磁继电器________；（3）发电机原理________；（4）电动机原理________； （5）电流的磁效应________；（6）电能转化为机械能________；（7）机械能转化为电能________； 例题1：以下有关电与磁实验的装置图，其中用来研究磁场对电流作用的是（ ）A ．B ．C ．D ．变式训练1-1：如图所示，与教室中电风扇的原理相同的是（ ）A ．B ．C ．D ．变式训练1-2：手机无线充电时，将手机放在充电板上，手机内的线圈会产生电流，对手机电池进行充电。

下列选项中能反映手机内无线充电原理的是（ ）①奥斯特实验②探究导体在磁场中的受力特点③探究感应电流产生的条件 ④探究电磁铁磁性强弱的影响因素结论1：通电导体周围存在磁场结论2：通电导体在磁场中受到力的作用结论3：闭合电路部分导体切割磁感线会产生感应电流结论4：电流一定，匝数越多，电磁铁磁性越强A ．B ．C ．D ．【2】右手螺旋定则的应用例题2：请利用如图2中给出的信息，在图中标出电源的正极、小磁针的S 极、磁感线的方向。

变式训练2-1：如图所示，请根据通电螺线管的N 、S 极，标出小磁针N 极、通电螺线管的磁感线方向以及电源的正、负极。

变式训练2-2：请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。

变式训练2-3：如图所示，开关闭合后，位于螺线管附近的小磁针N 极指向下，请在螺线管上画出导线的绕向。

变式训练2-4：图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S 闭合后则（ ）A ．两线圈左右分开B ．两线圈向中间靠拢C ．两线圈静止不动D ．两线圈先左右分开，然后向中间靠拢变式训练2-5：科学家的每次重大发现，都有力地推动了人类文明的进程。

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校：___________班级：___________姓名：___________考号：___________知识点回顾1.电磁铁：（1）有电流通过时有磁性，没有电流时失去磁性。

（2）电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

2.电磁继电器：（1）定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

（2）工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

练习题一、选择题1．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压4．如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（）A．电磁铁的上端为S极B．电磁铁周围存在磁感线C．将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱D．将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调5．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，R0为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

人教版物理中考专题训练——电磁铁电磁继电器一、选择题（共15题）1、如图所示，在电磁铁上方用弹簧悬挂一根条形磁铁，闭合开关将变阻器的滑片P从右向左滑动的过程中，弹簧将（）A．先伸长后缩短B．逐渐伸长C．静止不动D．逐渐缩短2、许多自动控制的电路中都安装有电磁铁。

有关电磁铁，下列说法中正确的是（）A、电磁铁的铁芯，可以用铜棒代替B、电磁继电器中的磁体，可以使用永磁铁C、电磁铁磁性的强弱只与电流的大小有关D、电磁铁是根据电流的磁效应制成的3、在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱4、如图是直流电铃的原理图．关于电铃工作时的说法不正确的是（）A．电流通过电磁铁时，电磁铁有磁性且A端为N极B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能C．小锤击打铃碗发出声音，是由于铃碗发生了振动D．小锤击打铃碗时，电磁铁仍具有磁性5、在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强6、下列有关电铃（如图）说法正确的是（）A．电铃的工作原理是电磁感应B．小锤击打到铃碗时，电磁铁仍具有磁性C．要使铃声响度大一些，可适当降低电压D．滑动变阻器的滑片向左移动，电磁铁的磁性增强7、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。

以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间8、如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上，并靠近。

专题20.3 《电磁铁和电磁继电器》课节减负作业一、选择题1.如图所示是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管的两端分别封入一段金属丝。

电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。

下列说法正确的是（）A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱【答案】B【解析】A、水银容易导电，是导体，故A错误；B、电铃响时，电流从螺线管的左端流入，根据安培定则可知，电磁铁右端是N极，故B正确；C、当温度升高到74℃以上时，水银与金属丝接触，电磁铁的电路中有电流，电磁铁具有磁性，会吸引衔铁，电铃中有电流通过，电铃响，故C错误；D、电铃响且滑片P向左移动时，滑动变阻器接入电路的电阻减小，电流变大，电磁铁磁性变强，故D错误。

2.如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

闭合开关S，下列判断正确的是（）A．电磁铁的左端为N极 B．电磁铁上方A点的磁场方向向右C．小磁针静止后，其N极的指向向右 D．向左移动滑片P，电磁铁的磁性减弱【答案】C【解析】（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向；（4）电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯。

电流越大，匝数越多，有铁芯时电磁铁的磁性越强。

A.由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N 极，故A错误；B.在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故B错误；C.通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极的指向向右，故C正确；D.向左移动滑片P，连入电路的电阻减小，电流增大，电磁铁的磁性增强，故D错误。

《20电.磁3 铁电磁继电器》专题练习题知识点回顾：1、电磁铁：内部插入 的2、工作原理：电流的 效应，通电螺线管插入铁芯后磁场大大3、电磁铁磁场的强弱后 、 、有关。

）、继电器是利用电压、 电流电路的通断，来间接地控制 电压、 电流电路的装置。

实质上它就是利用电磁铁来控制工作电路的一种开关。

（、电磁继电器由、、、 组成；其工作电路由压控制电耐压工作电路两部分组成。

）、扬声器：扬声器是把信号转化成信号的一种装置。

它主要由固定的 磁体、和 构成。

专题练习： 一、选择题1、下面关于电磁铁的说法中正确的是（ ）A.电磁继电器中的磁体，必须用电磁铁B.电磁铁是根据电磁感应原理制作的C.电磁铁中的铁芯，可以用钢棒代替口.电磁继电器中的磁体，可以用永磁体，也可以用电磁铁 2 . 下图所示，应用到电磁铁的是（ ）A. 指 南针B. 光盘C. 电铃D. 磁 卡3 .关于电磁铁和磁感线, 下列说法中正确的是（ ）A.磁感线是真实存在的 8.电磁铁能永久性地保持磁性 C.电磁铁的磁性有无和磁性强弱可以改变 D.电磁铁外部的磁感线总是从S 极出发，回到N 极 4.如右图所示想让电磁铁吸引更多的大头针，可行的做法是（） A.减少线圈匝数B.用铜芯替换铁芯C.将滑片晌b 端移动D.将滑片P 向a 端移动5如右图所示是研究巨磁电阻特性的原理示意图。

实验发在闭合开关 S 1、S 2且滑片P 向左滑动的过程中,指示灯明显变亮。

这表明（）4、电磁铁的特点： ①磁 来调节：③磁极可由 电磁继电器性的有无可由 来控制；方向来改变。

②磁性的强弱可由改变11如右图所示在一个电磁铁的左下方放置一个铁撼后用弹簧测力计向右拉 其做匀速直线运动。

当这个铁块从电磁铁的左下方运动到正下方过程中，同时 将滑动变阻器的滑片逐渐向上滑动，下列判断正确的是() A.电磁铁的磁性逐渐增强，铁块对地面的压强逐渐减小 8.电磁铁的磁性逐渐增强，铁块对地面的压强逐渐增大C.电磁铁的磁性逐渐减弱，铁块对地面的压强逐渐减小D.电磁铁的磁性逐渐减弱，铁块对地面的压强逐渐增大 12.关于电磁铁和磁感线的，列说法不正确的是 ) A.磁感线不是真实存在 B .电磁铁能永久性地保持磁性C. 电磁铁的磁性有无和磁性强弱可以改变A. 电磁铁的左端为 N 极 C. 流过灯泡的电流增小B. 巨磁电阻的阻值随磁场的减弱而明显减小 D. 巨磁电阻的阻值与磁场的强弱没有关系6 .如右图所示是直流电铃的原理图。

压轴题04电磁继电器核心综合练（电与磁）1.中考新考法——以电磁继电器为核心的生活应用设计类题目；2.常以结合敏感电阻、弹簧、电磁继电器+敏感电阻的形式制作生活仪器；3.仪器在极限境况下的相关物理量计算；4.为满足某要求（如测量范围、精度）对装置进行调整，通过计算改进方案。

5.新情景下的电磁感应生活应用设计类题目。

1.电磁铁：内部有铁心的螺线管叫做电磁铁。

电磁铁在电磁起重机、电铃、发电机、电动机、自动控制上有着广泛的应用。

2.电磁铁的磁性：（1）电磁铁磁性的有无，完全可以由通断电来控制。

（2）电磁铁磁性的强弱可以由电流的大小、线圈匝数控制。

3.电磁继电器：（1）结构：具有磁性的电磁继电器由控制电路和工作电路两部分组成。

控制电路包括低压电源、开关和电磁铁，其特点是低电压、弱电流的电路；工作电路包括高压电源、用电器和电磁继电器的触点，其特点是高电压、强电流的电路。

（2）原理：电磁继电器的核心是电磁铁。

当电磁铁通电时，把衔铁吸过来，使动触点和静触点接触（或分离），工作电路闭合（或断开）。

当电磁铁断电时失去磁性，衔铁在弹簧的作用下脱离电磁铁，切断（或接通）工作电路。

从而由低压控制电路的通断，间接地控制高压工作电路的通断，实现远距离操作和自动化控制。

电磁继电器的作用相当于一个电磁开关。

分析：电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

电磁继电器就是利用电磁铁来控制工作电路的一种开关。

方法转化：把电磁继电器当作开关，把敏感电阻当作滑动变阻器，即可转化到我们压轴题01-02中的多开关、动态电路中去解决。

细节把控：在转化思想解决问题的同时，这类题其实是一类综合信息题，考查学生的综合素养，对整个题目已知信息，包括图像信息，很多隐含条件的挖掘。

目录：01电流磁效应的应用02电磁继电器与敏感电阻（含图像题综合）03新情景中的电磁感应04电磁继电器与敏感电阻（计算题）05电磁继电器与简单机械（计算题）06电磁继电器与浮力综合（计算题）07电磁继电器在热学中的应用（计算题）08电磁继电器的应用：警报问题（计算题）09电磁继电器与交流电图像问题（计算题）10电磁继电器的其他应用11电磁继电器的综合信息题01电流磁效应的应用1．（2024·河南商丘·一模）人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上S1只能向泵室外侧开启，阀门S2只能向泵室内侧开启。

专题34电磁继电器问题1.电磁继电器：电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。

电磁继电器是利用电磁铁来控制工作电路的一种开关。

2.电磁继电器的结构：电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点组成，其工作电路由低压控制电路和高压工作电路组成。

3．电磁继电器作用：实质上是一个利用电磁铁来控制电路的开关。

它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。

还可实现自动控制。

【例题】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。

工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？【答案】（1）正常工作时，加热器的电阻值是48.4Ω；（2）R′的阻值为90Ω。

【解析】（1）根据P＝得正常工作时，加热器的电阻值R＝＝＝48.4Ω；（2）由乙图知，当最高温度为150℃时，热敏电阻的阻值R1＝200Ω，控制电路电流I1＝0.04A由欧姆定律得U＝I1（R0+R′+R1）＝0.04A×（10Ω+390Ω+200Ω）＝24V；恒温箱内的温度控制在最低温度为50℃时，热敏电阻的阻值R2＝900Ω，控制电路电流I2＝0.024A控制电路总电阻R总＝＝＝1000Ω，此时滑动变阻器的阻值R′＝R总﹣R0﹣R2＝1000Ω﹣10Ω﹣900Ω＝90Ω。

中考物理一轮复习专题练习——电磁继电器专题（选择、填空、实验，共24题，有答案）一、选择题1．如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（）A．连有电动机的电路是低压控制电路B．电磁继电器实际上是一个由电磁铁控制电路通断的开关C．利用电磁继电器主要是为了节约用电D．利用电磁继电器主要是为了操作方便2．下面是几位同学关于电磁继电器的几种说法，你认为其中不正确的是A．使用电磁继电器可以直接控制工作电路的通断B．我们操作时直接控制的是低电压、弱电流电路的通断C．电磁继电器是利用电磁铁控制工作电路的一种开关D．电磁继电器是自动控制电路的重要部件3．电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（）A．温度计可以用酒精温度计B．温度计是根据液体热胀冷缩的性质工作的C．电磁继电器应用了电流的磁效应D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路4．以下四个图中的器件，是研究电磁继电器工作原理的是A．B．C．D．5．如图所示是一个利用电磁继电器的温度自动控制装置。

关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮6．下列设备利用如图所示的实验原理工作的是（）A．话筒 B．发电机 C．电磁继电器 D．电动机7．以下四个图中的器件，是研究电磁继电器工作原理的是A．A B．B C．C D．D8．如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示．调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，加热电路被断开，电磁继电器的线圈电阻忽略不计，下列说法正确的是：（）A．电磁继电器中电磁铁上端是N极．B．恒温箱内温度不断升高时，电磁铁的磁性变弱，加热电路会因此被接通C．调节可变电阻器使得R2′=170Ω，恒温箱内温度升高到130℃时，加热电路被断开D．可变电阻器的阻值变大时，热敏电阻R1的电功率将变大．9．用电磁继电器控制高电压、强电流的开关，其主要优点是A．节约用电 B．安全用电 C．保护用电器 D．操作简单10．电磁继电器在电路中主要起A．电源作用 B．开关作用 C．电阻作用 D．传输电作用11．下列装置中，没有用到电磁铁的是( )A．电磁起重机 B．电磁继电器C．电饭锅 D．电铃12．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是A．电磁继电器控制电路中的电流变小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光三、填空题13．电磁继电器是利用____________的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种_________；利用电磁继电器可进行远距离操纵和__________。

第二十章电与磁第3节电磁铁电磁继电器一、单选题1．（江苏扬州市·九年级期末）在一次物理实验中，小于同学连接了如图所示的电路，靠近电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极，B端为S极B．小磁针静止时，N极水平指向左侧C．去掉铁芯，螺线管的磁性更强D．当滑片P向右端移动，电磁铁磁性增强2．（全国九年级专题练习）如图甲，2020年6月21日，我国时速600公里高速磁浮试验样车，在上海同济大学磁浮试验线上成功试跑，标志着我国磁悬浮技术已达到世界领先水平。

列车上电磁体始终通有直流电，铁轨上线圈通电后，电磁体和线圈会变成一节节带有N极和S极的电磁铁，列车所受磁力如图乙所示。

下列有关说法错误的是（）A．磁悬浮列车是利用同名磁极相互排斥的原理悬浮在轨道上的B．图中列车在磁力作用下正在向右行驶C．要保证列车一直向前行驶轨道，线圈的N极和S极就要不断变换，则铁轨上线圈中应通直流电D．为了节约能源，列车行驶时应对铁轨上线圈分区段供电3．（北京房山区·九年级期末）下列说法中正确的是（）A．空气开关自动断开，是因为用电器总功率过大引起的B．只要改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变C．导体中的电荷在做定向移动时可以产生磁场D．电功率大的用电器比电功率小的用电器做的功多4．（内蒙古兴安盟·九年级期末）下列装置中，利用电磁铁制成的是（）A．指南针B．白炽灯C．电铃D．发光二极管5．（北京东城区·九年级期末）为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图所示的实验电路，开关S闭合。

下列说法正确的是（）A．比较甲、乙铁钉吸引大头针的数量可得出电磁铁的磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为异名磁极相互排斥D．向左调节滑片P，甲、乙吸引大头针个数均会增多6．（天津蓟州区·九年级期末）如图是一种水位自动报警器的原理图。
