火焰离子检测熄火保护装置

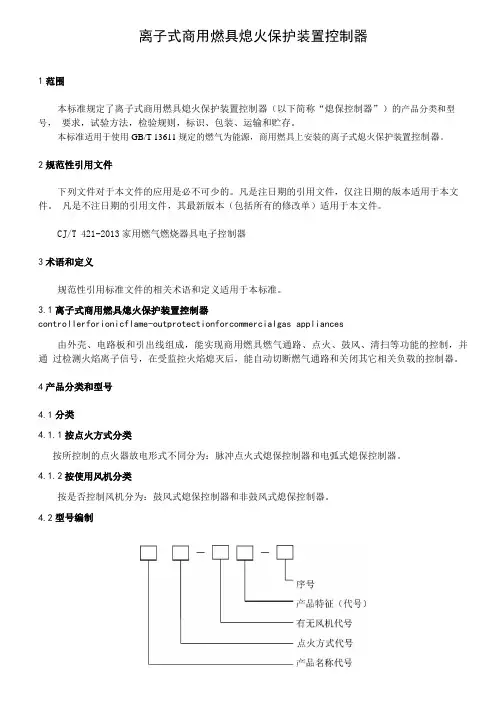

离子式商用燃具熄火保护装置控制器1范围本标准规定了离子式商用燃具熄火保护装置控制器（以下简称“熄保控制器”）的产品分类和型号，要求，试验方法，检验规则，标识、包装、运输和贮存。

本标准适用于使用GB/T 13611规定的燃气为能源，商用燃具上安装的离子式熄火保护装置控制器。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

CJ/T 421-2013家用燃气燃烧器具电子控制器3术语和定义规范性引用标准文件的相关术语和定义适用于本标准。

3.1离子式商用燃具熄火保护装置控制器controllerforionicflame-outprotectionforcommercialgas appliances由外壳、电路板和引出线组成，能实现商用燃具燃气通路、点火、鼓风、清扫等功能的控制，并通过检测火焰离子信号，在受监控火焰熄灭后，能自动切断燃气通路和关闭其它相关负载的控制器。

4产品分类和型号4.1分类4.1.1按点火方式分类按所控制的点火器放电形式不同分为：脉冲点火式熄保控制器和电弧式熄保控制器。

4.1.2按使用风机分类按是否控制风机分为：鼓风式熄保控制器和非鼓风式熄保控制器。

4.2型号编制产品名称代号用两位字母表示，XB:表示熄火保护装置；点火方式代号用一位字母表示，M：表示脉冲，D：表示电弧；有无风机代号用一位字母表示，G代表鼓风式,Z代表非鼓风式；产品特征代号由制造厂自行编制，用二位字母表示；序号由制造厂自行编制，用两位阿拉伯数字表示。

示例：XBM-GXS-01 :脉冲型鼓风式带显示第一代熄火保护装置控制器。

5要求5.1 一般要求5.1.1外观熄保控制器的塑料外壳应整洁，无缺料，无凹陷。

电源线应无破损。

电路板应喷三防漆或灌胶，封住元器件易氧化部位，无起泡现象。

元器件应无虚焊，金属件应无锈蚀，紧固件无松动，接插件应牢固。

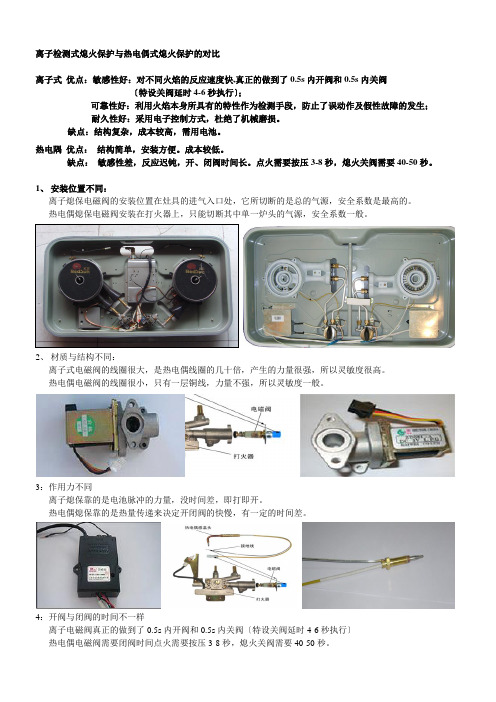

离子检测式熄火保护与热电偶式熄火保护的对比离子式优点：敏感性好：对不同火焰的反应速度快,真正的做到了0.5s内开阀和0.5s内关阀〔特设关阀延时4-6秒执行〕；可靠性好：利用火焰本身所具有的特性作为检测手段，防止了误动作及假性故障的发生；耐久性好：采用电子控制方式，杜绝了机械磨损。

缺点：结构复杂，成本较高，需用电池。

热电隅优点：结构简单，安装方便。

成本较低。

缺点：敏感性差，反应迟钝，开、闭阀时间长。

点火需要按压3-8秒，熄火关阀需要40-50秒。

1、安装位置不同：离子熄保电磁阀的安装位置在灶具的进气入口处，它所切断的是总的气源，安全系数是最高的。

热电偶熄保电磁阀安装在打火器上，只能切断其中单一炉头的气源，安全系数一般。

2、材质与结构不同：离子式电磁阀的线圈很大，是热电偶线圈的几十倍，产生的力量很强，所以灵敏度很高。

热电偶电磁阀的线圈很小，只有一层铜线，力量不强，所以灵敏度一般。

3：作用力不同离子熄保靠的是电池脉冲的力量，没时间差，即打即开。

热电偶熄保靠的是热量传递来决定开闭阀的快慢，有一定的时间差。

4：开阀与闭阀的时间不一样离子电磁阀真正的做到了0.5s内开阀和0.5s内关阀〔特设关阀延时4-6秒执行〕热电偶电磁阀需要闭阀时间点火需要按压3-8秒，熄火关阀需要40-50秒。

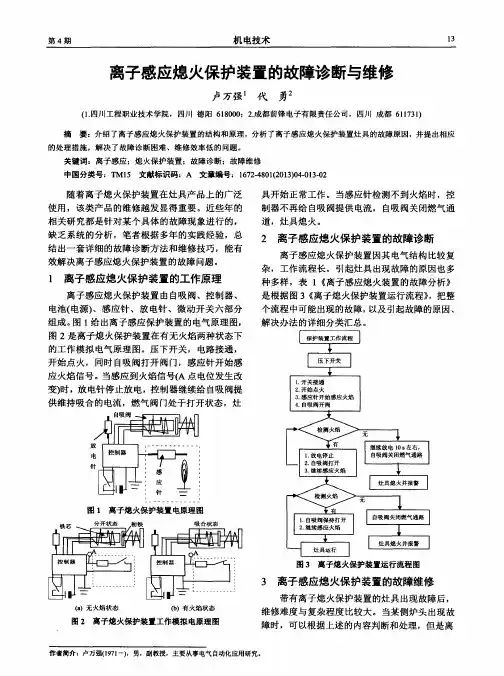

1.离子检测式熄火保护原理主要由离子感应针、火焰探测电路、定时控制电路、脉冲多谐振荡电路、电磁阀驱动控制电路、电磁阀、电源电路等组成。

其原理是利用燃气燃烧时在炽热火焰中的空气在一定电压的电场作用下，会产生带电离子，离子在电场作用下移动形成电流，对此电流进行检测即可判别火焰是否存在和进行控制。

当火焰意外熄灭时，控制电路关闭串接在燃气通道上的电磁阀，从而起到保护目的。

2.热电偶式熄火保护原理利用火焰加热（温度）热电偶产生热电动势（温差电势），通过连接的电磁阀线圈形成电流来维持电磁阀的开启。

[19]中华人民共和国国家知识产权局[12]发明专利申请公布说明书[11]公开号CN 101586818A [43]公开日2009年11月25日[21]申请号200910040437.7[22]申请日2009.06.15[21]申请号200910040437.7[71]申请人潘兆铿地址528000广东省佛山市禅城区同济东路后龙二街名雅花园8座502[72]发明人潘兆铿 [74]专利代理机构佛山市永裕信专利代理有限公司代理人朱永忠[51]Int.CI.F24C 3/12 (2006.01)F24C 3/10 (2006.01)权利要求书 2 页 说明书 11 页 附图 3 页[54]发明名称商用燃气炉自动点火及熄火保护装置[57]摘要本发明公开了一种商用燃气炉自动点火及熄火保护装置，该装置能克服高温、潮湿、燃气、空气混合比波动大等不利因素而实现安全、高效、自动点火，当燃烧器意外熄火时，能立即主动切断燃气通道，实行安全熄火保护，同时，也不用燃气母火，做到节能环保，且操作方便。

为此，在控制器内的主控制器分别与连续式高频高压点火器及火焰离子检测器作电气连接，火焰离子检测器的检测端与连续式高频高压点火器的高压发生端的一臂连接，连续式高频高压点火器的两输出端通过所述两个点火及火焰检测接口分别与所述两支点火棒作电气连接，控制器内的燃气电磁阀接口和开关接口分别与燃气电磁阀及开关作电气连接。

200910040437.7权 利 要 求 书第1/2页 1、一种商用燃气炉自动点火及熄火保护装置，所述商用燃气炉包括操作面板、手动燃气调节阀，燃烧器、炉体，所述商用燃气炉自动点火及熄火保护装置包括开关、燃气电磁阀、控制器，该控制器包括主控制器、连续式高频高压点火器、火焰离子检测器并分别具有开关接口、点火及火焰检测接口、燃气电磁阀接口，和用于点火及火焰检测的两支点火棒，其特征在于：所述控制器内的主控制器分别与连续式高频高压点火器及火焰离子检测器作电气连接，火焰离子检测器的检测端与连续式高频高压点火器的高压发生端的一臂连接，连续式高频高压点火器的两输出端通过所述两个点火及火焰检测接口分别与所述两支点火棒作电气连接，控制器内的燃气电磁阀接口和开关接口分别与燃气电磁阀及开关作电气连接。

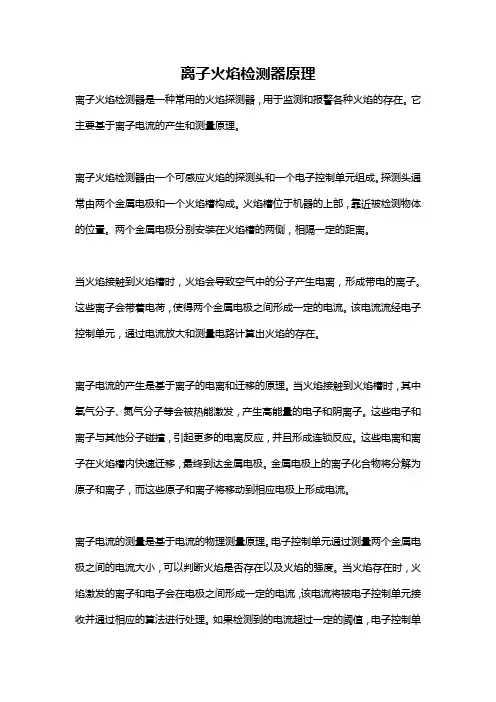

离子火焰检测器原理离子火焰检测器是一种常用的火焰探测器，用于监测和报警各种火焰的存在。

它主要基于离子电流的产生和测量原理。

离子火焰检测器由一个可感应火焰的探测头和一个电子控制单元组成。

探测头通常由两个金属电极和一个火焰槽构成。

火焰槽位于机器的上部，靠近被检测物体的位置。

两个金属电极分别安装在火焰槽的两侧，相隔一定的距离。

当火焰接触到火焰槽时，火焰会导致空气中的分子产生电离，形成带电的离子。

这些离子会带着电荷，使得两个金属电极之间形成一定的电流。

该电流流经电子控制单元，通过电流放大和测量电路计算出火焰的存在。

离子电流的产生是基于离子的电离和迁移的原理。

当火焰接触到火焰槽时，其中氧气分子、氮气分子等会被热能激发，产生高能量的电子和阴离子。

这些电子和离子与其他分子碰撞，引起更多的电离反应，并且形成连锁反应。

这些电离和离子在火焰槽内快速迁移，最终到达金属电极。

金属电极上的离子化合物将分解为原子和离子，而这些原子和离子将移动到相应电极上形成电流。

离子电流的测量是基于电流的物理测量原理。

电子控制单元通过测量两个金属电极之间的电流大小，可以判断火焰是否存在以及火焰的强度。

当火焰存在时，火焰激发的离子和电子会在电极之间形成一定的电流，该电流将被电子控制单元接收并通过相应的算法进行处理。

如果检测到的电流超过一定的阈值，电子控制单元将发出报警信号。

离子火焰检测器具有高度的可靠性和灵敏性。

由于它是基于离子的电离和迁移原理工作的，所以它对各种类型的火焰都有很好的响应能力，包括明火、连续火焰和火焰爆炸等。

此外，离子火焰检测器还具有快速响应速度和低误报率的优点，可以在火灾早期及时发现火焰并采取相应的措施。

总结起来，离子火焰检测器是一种基于离子电流的产生和测量原理工作的火焰探测器。

通过检测火焰接触到火焰槽时产生的离子电流，可以判断火焰是否存在以及火焰的强度。

它在火灾监测和报警方面具有重要的应用价值。

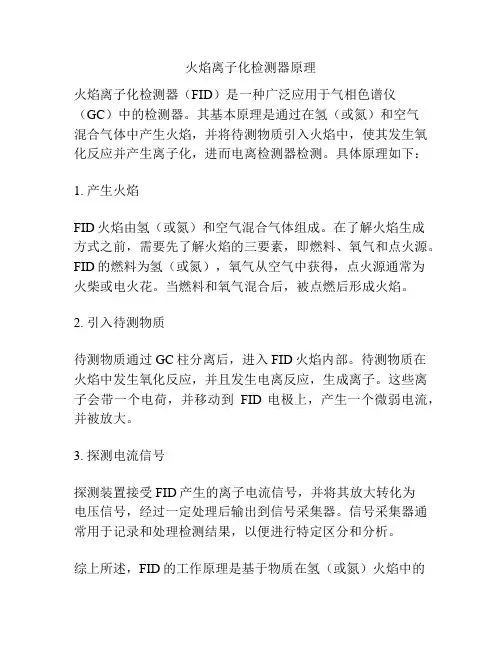

火焰离子化检测器原理
火焰离子化检测器（FID）是一种广泛应用于气相色谱仪（GC）中的检测器。

其基本原理是通过在氢（或氮）和空气
混合气体中产生火焰，并将待测物质引入火焰中，使其发生氧化反应并产生离子化，进而电离检测器检测。

具体原理如下：
1. 产生火焰
FID火焰由氢（或氮）和空气混合气体组成。

在了解火焰生成
方式之前，需要先了解火焰的三要素，即燃料、氧气和点火源。

FID的燃料为氢（或氮），氧气从空气中获得，点火源通常为
火柴或电火花。

当燃料和氧气混合后，被点燃后形成火焰。

2. 引入待测物质
待测物质通过GC柱分离后，进入FID火焰内部。

待测物质在火焰中发生氧化反应，并且发生电离反应，生成离子。

这些离子会带一个电荷，并移动到FID电极上，产生一个微弱电流，并被放大。

3. 探测电流信号
探测装置接受FID产生的离子电流信号，并将其放大转化为
电压信号，经过一定处理后输出到信号采集器。

信号采集器通常用于记录和处理检测结果，以便进行特定区分和分析。

综上所述，FID的工作原理是基于物质在氢（或氮）火焰中的
离子化反应，并将结果从离子电流信号转化为电压信号进行检测。

其主要用途是在GC中进行定性和定量分析，可用于检测许多有机化合物，并且具有高灵敏度，稳定性和高分辨率等优点。

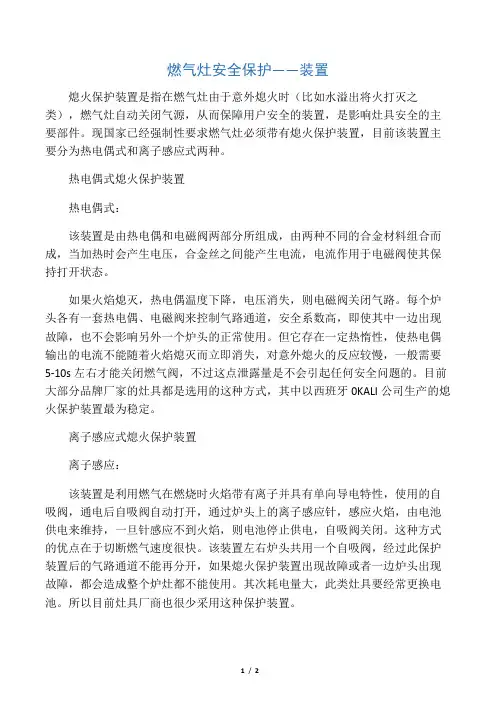

燃气灶安全保护——装置熄火保护装置是指在燃气灶由于意外熄火时（比如水溢出将火打灭之类），燃气灶自动关闭气源，从而保障用户安全的装置，是影响灶具安全的主要部件。

现国家已经强制性要求燃气灶必须带有熄火保护装置，目前该装置主要分为热电偶式和离子感应式两种。

热电偶式熄火保护装置热电偶式：该装置是由热电偶和电磁阀两部分所组成，由两种不同的合金材料组合而成，当加热时会产生电压，合金丝之间能产生电流，电流作用于电磁阀使其保持打开状态。

如果火焰熄灭，热电偶温度下降，电压消失，则电磁阀关闭气路。

每个炉头各有一套热电偶、电磁阀来控制气路通道，安全系数高，即使其中一边出现故障，也不会影响另外一个炉头的正常使用。

但它存在一定热惰性，使热电偶输出的电流不能随着火焰熄灭而立即消失，对意外熄火的反应较慢，一般需要5-10s左右才能关闭燃气阀，不过这点泄露量是不会引起任何安全问题的。

目前大部分品牌厂家的灶具都是选用的这种方式，其中以西班牙0KALI公司生产的熄火保护装置最为稳定。

离子感应式熄火保护装置离子感应：该装置是利用燃气在燃烧时火焰带有离子并具有单向导电特性，使用的自吸阀，通电后自吸阀自动打开，通过炉头上的离子感应针，感应火焰，由电池供电来维持，一旦针感应不到火焰，则电池停止供电，自吸阀关闭。

这种方式的优点在于切断燃气速度很快。

该装置左右炉头共用一个自吸阀，经过此保护装置后的气路通道不能再分开，如果熄火保护装置出现故障或者一边炉头出现故障，都会造成整个炉灶都不能使用。

其次耗电量大，此类灶具要经常更换电池。

所以目前灶具厂商也很少采用这种保护装置。

为了安全需要，燃气灶的熄火保护装置是非常必要的，所以在购买燃气灶时，一定要注意是否安装了熄火保护装置。

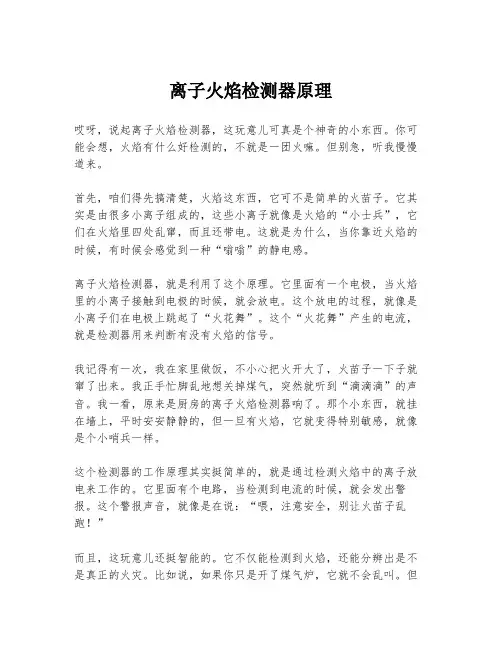

离子火焰检测器原理哎呀，说起离子火焰检测器，这玩意儿可真是个神奇的小东西。

你可能会想，火焰有什么好检测的，不就是一团火嘛。

但别急，听我慢慢道来。

首先，咱们得先搞清楚，火焰这东西，它可不是简单的火苗子。

它其实是由很多小离子组成的，这些小离子就像是火焰的“小士兵”，它们在火焰里四处乱窜，而且还带电。

这就是为什么，当你靠近火焰的时候，有时候会感觉到一种“嗡嗡”的静电感。

离子火焰检测器，就是利用了这个原理。

它里面有一个电极，当火焰里的小离子接触到电极的时候，就会放电。

这个放电的过程，就像是小离子们在电极上跳起了“火花舞”。

这个“火花舞”产生的电流，就是检测器用来判断有没有火焰的信号。

我记得有一次，我在家里做饭，不小心把火开大了，火苗子一下子就窜了出来。

我正手忙脚乱地想关掉煤气，突然就听到“滴滴滴”的声音。

我一看，原来是厨房的离子火焰检测器响了。

那个小东西，就挂在墙上，平时安安静静的，但一旦有火焰，它就变得特别敏感，就像是个小哨兵一样。

这个检测器的工作原理其实挺简单的，就是通过检测火焰中的离子放电来工作的。

它里面有个电路，当检测到电流的时候，就会发出警报。

这个警报声音，就像是在说：“喂，注意安全，别让火苗子乱跑！”而且，这玩意儿还挺智能的。

它不仅能检测到火焰，还能分辨出是不是真正的火灾。

比如说，如果你只是开了煤气炉，它就不会乱叫。

但如果是火灾，它就会立刻发出警报，提醒你赶紧采取行动。

所以，你看，离子火焰检测器虽然不起眼，但它的作用可不小。

它就像是我们生活中的一个“小英雄”，默默地守护着我们的安全。

最后，我想说的是，虽然我们平时可能不太注意这些小东西，但它们的存在真的很重要。

就像离子火焰检测器，它可能不会像电影里的英雄那样拯救世界，但它确实能在我们的日常生活中，提供一份安全保障。

所以，下次你看到这些小设备的时候，不妨多留意一下，它们可能比你想象的要重要得多。

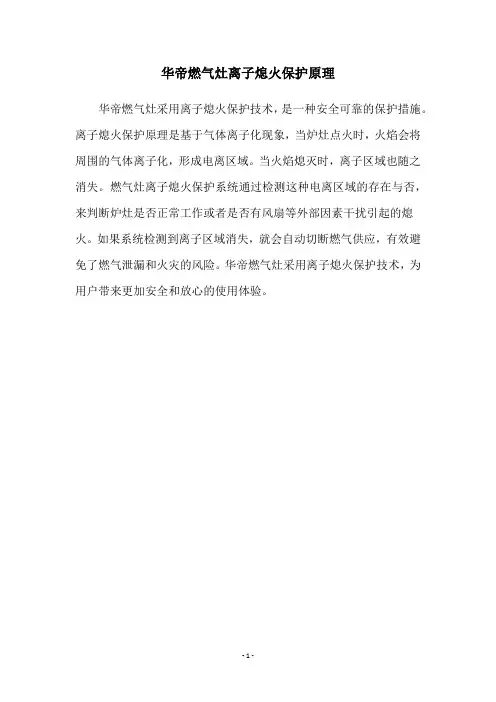

华帝燃气灶离子熄火保护原理
华帝燃气灶采用离子熄火保护技术，是一种安全可靠的保护措施。

离子熄火保护原理是基于气体离子化现象，当炉灶点火时，火焰会将周围的气体离子化，形成电离区域。

当火焰熄灭时，离子区域也随之消失。

燃气灶离子熄火保护系统通过检测这种电离区域的存在与否，来判断炉灶是否正常工作或者是否有风扇等外部因素干扰引起的熄火。

如果系统检测到离子区域消失，就会自动切断燃气供应，有效避免了燃气泄漏和火灾的风险。

华帝燃气灶采用离子熄火保护技术，为用户带来更加安全和放心的使用体验。
