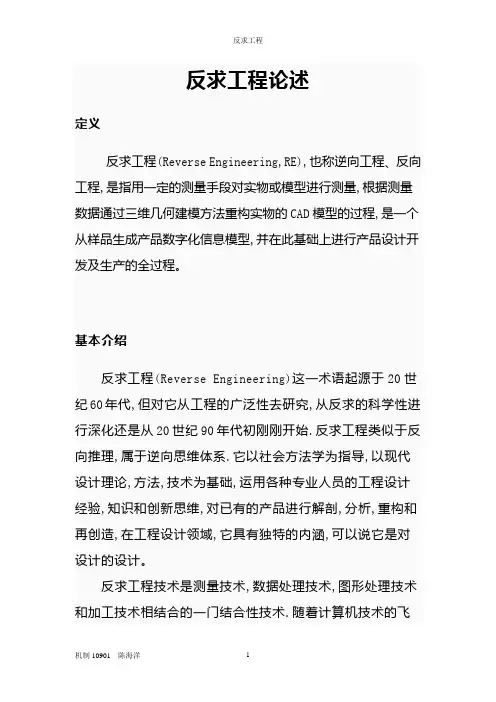

反求工程论述定义反求工程(Reverse Engineering,RE),也称逆向工程、反向工程,是指用一定的测量手段对实物或模型进行测量,根据测量数据通过三维几何建模方法重构实物的CAD模型的过程,是一个从样品生成产品数字化信息模型,并在此基础上进行产品设计开发及生产的全过程。
基本介绍反求工程(Reverse Engineering)这一术语起源于20世纪60年代,但对它从工程的广泛性去研究,从反求的科学性进行深化还是从20世纪90年代初刚刚开始.反求工程类似于反向推理,属于逆向思维体系.它以社会方法学为指导,以现代设计理论,方法,技术为基础,运用各种专业人员的工程设计经验,知识和创新思维,对已有的产品进行解剖,分析,重构和再创造,在工程设计领域,它具有独特的内涵,可以说它是对设计的设计。
反求工程技术是测量技术,数据处理技术,图形处理技术和加工技术相结合的一门结合性技术.随着计算机技术的飞速发展和上述单元技术是逐渐成熟,近年来在新产品设计开发中愈来愈多的被得到应用,因为在产品开发过程中需要以实物(样件)作为设计依据参考模型或作为最终验证依据时尤其需要应用该项技术,所以在汽车,摩托车的外形覆盖件和内装饰件的设计,家电产品外形设计,艺术品复制中对反求工程技术的应用需求尤为迫切。
所谓反求工程是将数据采集设备获取的实物样件表面或表面及内腔数据,输入专门的数据处理软件或带有数据处理能力的三维CAD软件进行处理和三维重构,在计算机上复现实物样件的几何形状,并在此基础上进行原样复制,修改或重设计,该方法主要用于对难以精确表达的曲面形状或未知设计方法的构件形状进行三维重构和再设计。
反求工程的含义反求工程是综合性很强的术语,它是以设计方法学为指导,以现代设计理论、方法、技术为基础,运用各种专业人员的工程设计经验、知识和创新思维,对已有新产品进行解剖、深化和再创造,是已有设计的设计,这就是反求工程的含义,特别强调再创造是反求的灵魂。
基于逆向工程的CAD模型重构技术研究引言计算机辅助设计(CAD)是现代工程领域不可或缺的工具。
CAD系统可以辅助工程师进行数字模拟和设计,并生成三维模型。
然而,在一些特定的工程领域中,没有可用的 CAD 模型或者现有 CAD 模型不完整或过时,就需要进行重构。
而基于逆向工程的 CAD 模型重构技术就是解决这一问题的有效方法。
一、逆向工程逆向工程是指通过技术手段对已经存在的产品或物体进行数字化复制和重建的过程。
它通常包括以下几个步骤:1. 采集数据:采用各种方法获取物体表面的几何数据和其他特性信息,这些信息可以包括几何、材料、结构、功能等。
2. 处理数据:将采集到的数据整合到计算机中,利用计算机软件对数据进行分析和处理,以便生成数字化的三维模型。
3. 重建模型:根据采集到的数据,利用 CAD 软件或其他数字化软件技术,生成具有几何形状、物理属性等特征的三维模型。
逆向工程技术因其快速、准确、具有广泛适用性等特点,已被广泛应用于工程领域。
逆向工程技术的应用范围包括:汽车工业、航空航天工业、电子工业、医疗设备制造等。
二、CAD 模型重构CAD 模型重构是指将物理对象转换为几何模型的过程。
重构 CAD 模型的过程非常复杂,需要采用先进的 CAD 技术来实现。
CAD 模型重构主要包括以下步骤:1. 掌握初始数据:在进行 CAD 模型重构之前,必须先掌握一些初始数据,包括物体的尺寸、几何形状、表面特征等。
2. 数据分析:将采集到的数据进行分析,并利用计算机辅助工程软件,如Pro/E、UG、CATIA等,对数据进行处理和分析,以便生成数字化三维模型。
3. 重构模型:根据获得的数据和分析结果,利用CAD软件等应用程序重构数字化三维模型。
数字化的 CAD 模型可以进一步应用于工程设计、计算机模拟、3D 打印等领域。
三、基于逆向工程的 CAD 模型重构技术在逆向工程中,利用 CAD 软件进行 CAD 模型重构是一种基本技术。

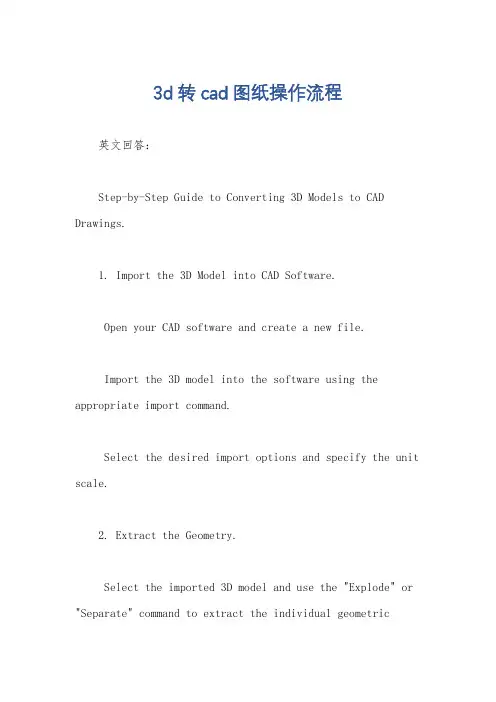

3d转cad图纸操作流程英文回答:Step-by-Step Guide to Converting 3D Models to CAD Drawings.1. Import the 3D Model into CAD Software.Open your CAD software and create a new file.Import the 3D model into the software using the appropriate import command.Select the desired import options and specify the unit scale.2. Extract the Geometry.Select the imported 3D model and use the "Explode" or "Separate" command to extract the individual geometricentities (curves, surfaces, solids).Alternatively, you can manually trace over the 3Dmodel to create new lines, arcs, and other geometric shapes.3. Create 2D Profiles.Use the "Section" or "Slice" tool to create 2Dprofiles of the extracted geometry.Specify the orientation and cutting plane for theprofile extraction.Check the resulting profiles for accuracy and completeness.4. Convert 2D Profiles to CAD Primitives.Select the 2D profiles and use the "Create Line," "Create Circle," or "Create Curve" commands to convert them into CAD primitives.Adjust the properties of the primitives (e.g., line thickness, color, fill) as needed.5. Dimension and Annotate the Drawing.Add dimensions to the drawing using the "Dimension" tools.Insert notes and callouts to clarify specific features or measurements.Label the drawing with a title, revision number, and other relevant information.6. Save the CAD Drawing.Once the drawing is complete, save it in the desired CAD file format (e.g., DWG, DXF).Choose the appropriate export settings and specify the desired drawing scale.中文回答:3D模型转CAD图纸操作流程。

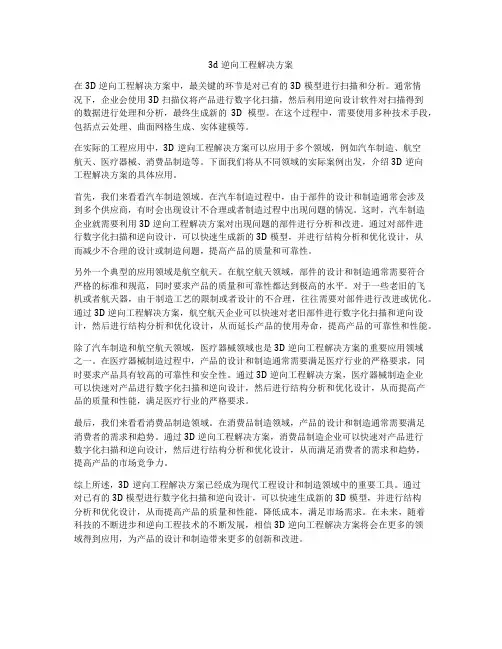

3d逆向工程解决方案在3D逆向工程解决方案中,最关键的环节是对已有的3D模型进行扫描和分析。
通常情况下,企业会使用3D扫描仪将产品进行数字化扫描,然后利用逆向设计软件对扫描得到的数据进行处理和分析,最终生成新的3D模型。
在这个过程中,需要使用多种技术手段,包括点云处理、曲面网格生成、实体建模等。
在实际的工程应用中,3D逆向工程解决方案可以应用于多个领域,例如汽车制造、航空航天、医疗器械、消费品制造等。
下面我们将从不同领域的实际案例出发,介绍3D逆向工程解决方案的具体应用。
首先,我们来看看汽车制造领域。
在汽车制造过程中,由于部件的设计和制造通常会涉及到多个供应商,有时会出现设计不合理或者制造过程中出现问题的情况。
这时,汽车制造企业就需要利用3D逆向工程解决方案对出现问题的部件进行分析和改进。
通过对部件进行数字化扫描和逆向设计,可以快速生成新的3D模型,并进行结构分析和优化设计,从而减少不合理的设计或制造问题,提高产品的质量和可靠性。
另外一个典型的应用领域是航空航天。
在航空航天领域,部件的设计和制造通常需要符合严格的标准和规范,同时要求产品的质量和可靠性都达到极高的水平。
对于一些老旧的飞机或者航天器,由于制造工艺的限制或者设计的不合理,往往需要对部件进行改进或优化。
通过3D逆向工程解决方案,航空航天企业可以快速对老旧部件进行数字化扫描和逆向设计,然后进行结构分析和优化设计,从而延长产品的使用寿命,提高产品的可靠性和性能。
除了汽车制造和航空航天领域,医疗器械领域也是3D逆向工程解决方案的重要应用领域之一。
在医疗器械制造过程中,产品的设计和制造通常需要满足医疗行业的严格要求,同时要求产品具有较高的可靠性和安全性。
通过3D逆向工程解决方案,医疗器械制造企业可以快速对产品进行数字化扫描和逆向设计,然后进行结构分析和优化设计,从而提高产品的质量和性能,满足医疗行业的严格要求。
最后,我们来看看消费品制造领域。
在消费品制造领域,产品的设计和制造通常需要满足消费者的需求和趋势。

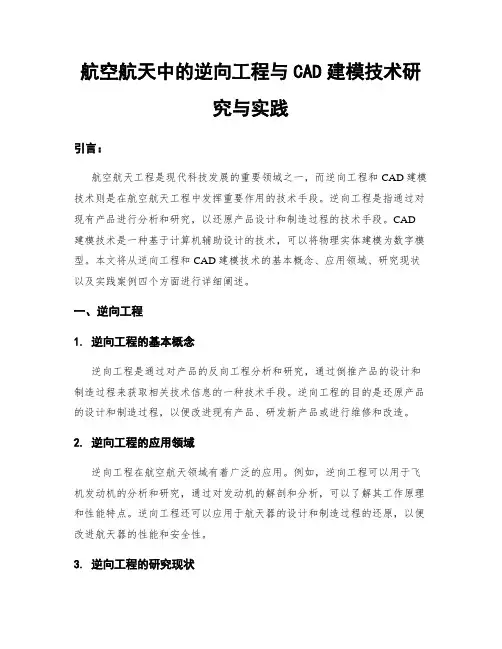

航空航天中的逆向工程与CAD建模技术研究与实践引言:航空航天工程是现代科技发展的重要领域之一,而逆向工程和CAD建模技术则是在航空航天工程中发挥重要作用的技术手段。
逆向工程是指通过对现有产品进行分析和研究,以还原产品设计和制造过程的技术手段。
CAD 建模技术是一种基于计算机辅助设计的技术,可以将物理实体建模为数字模型。
本文将从逆向工程和CAD建模技术的基本概念、应用领域、研究现状以及实践案例四个方面进行详细阐述。
一、逆向工程1. 逆向工程的基本概念逆向工程是通过对产品的反向工程分析和研究,通过倒推产品的设计和制造过程来获取相关技术信息的一种技术手段。
逆向工程的目的是还原产品的设计和制造过程,以便改进现有产品、研发新产品或进行维修和改造。
2. 逆向工程的应用领域逆向工程在航空航天领域有着广泛的应用。
例如,逆向工程可以用于飞机发动机的分析和研究,通过对发动机的解剖和分析,可以了解其工作原理和性能特点。
逆向工程还可以应用于航天器的设计和制造过程的还原,以便改进航天器的性能和安全性。
3. 逆向工程的研究现状当前,逆向工程在航空航天领域得到了广泛的研究和应用。
研究者们通过采用现代数字化技术,结合多学科的理论和方法,对航空航天器进行逆向工程研究。
然而,由于逆向工程技术的复杂性和应用的专业性,还存在一些挑战和问题需要克服。
4. 逆向工程的实践案例逆向工程在航空航天工程中有许多成功的实践案例。
例如,美国国家航空航天局(NASA)使用逆向工程技术对航天器进行分析和研究,以提高航天器的性能和可靠性。
此外,逆向工程还被应用于航空航天器的维修和改造,以延长其使用寿命和提高其性能。
二、CAD建模技术1. CAD建模技术的基本概念CAD建模技术是一种基于计算机辅助设计的技术,通过将物理实体建模为数字模型,实现对产品的虚拟设计和仿真分析。
CAD建模技术可以大大缩短产品开发周期,提高设计的准确性和效率。
2. CAD建模技术的应用领域CAD建模技术在航空航天领域有着广泛的应用。
CAD软件中的逆向工程技巧逆向工程是一种通过对实物进行扫描和数学建模的过程,以创建物体的CAD模型。
逆向工程在许多领域中都有广泛的应用,如产品设计、汽车工程、航空航天等。
在CAD软件中,可以使用一些技巧来进行逆向工程,下面将介绍几种常用的技巧。
1. 点云数据处理:在逆向工程中,常常会使用3D扫描仪获取物体的点云数据。
这些点云数据可以通过CAD软件进行处理和转换。
首先,将点云数据导入到CAD软件中,并进行初步的清理和预处理操作,如去除杂点、修补缺失的数据等。
2. 点云数据重构:点云数据通常是离散的点集合,无法直接进行建模操作。
为了进行逆向工程,需要将点云数据重构为连续的曲面或实体。
在CAD软件中,可以使用曲面重构工具对点云数据进行处理,以生成光滑的曲面模型。
常用的曲面重构算法有Delaunay三角剖分、最小二乘等。
3. 模型修整:重构后的模型可能会存在一些不完美的地方,如面片之间的缝隙、尖角、凹凸不平等。
在CAD软件中,可以使用模型修整工具进行调整和修复。
通过优化面片的位置和法向量,可以使模型更加平滑和连续。
4. 辅助建模:逆向工程过程中,有时需要参考已有的CAD模型进行建模。
在CAD软件中,可以将已有的模型导入到场景中,作为参考或模板。
通过对参考模型进行调整、旋转或缩放,可以快速生成合适的几何体。
5. 模型拟合:在逆向工程中,有时需要根据已有的几何数据拟合出一个曲面或实体模型。
在CAD软件中,可以使用拟合工具进行拟合操作。
通过选择拟合的几何类型(如直线、曲线、曲面等),然后选择几何数据中的点集合,软件会自动拟合出相应的几何体。
6. 参数化设计:逆向工程常常需要将物体的几何数据转化为CAD软件中的参数化模型。
通过参数化建模,可以方便地修改模型的尺寸、形状等参数,以满足设计需求。
在CAD软件中,可以使用参数化建模工具进行设置和调整,将模型转化为可编辑的参数化模型。
7. 模型修复和检查:在逆向工程过程中,可能会出现模型不完整或有错误的情况。

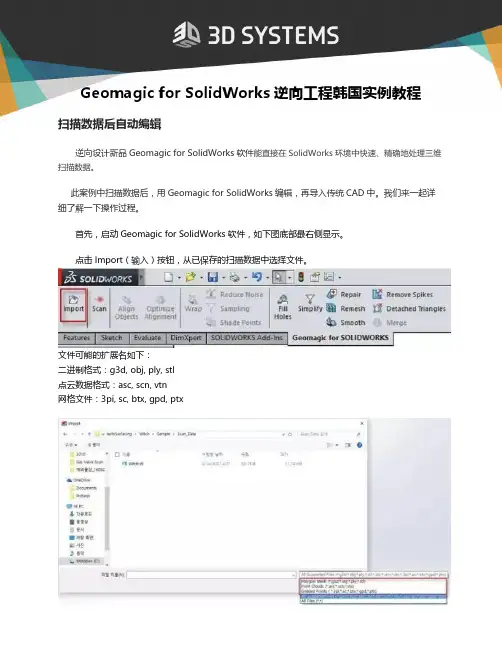

Geomagic for SolidWorks逆向工程韩国实例教程扫描数据后自动编辑逆向设计新品Geomagic for SolidWorks软件能直接在SolidWorks环境中快速、精确地处理三维扫描数据。
此案例中扫描数据后,用Geomagic for SolidWorks编辑,再导入传统CAD中。
我们来一起详细了解一下操作过程。
首先,启动Geomagic for SolidWorks软件,如下图底部最右侧显示。
点击Import(输入)按钮,从已保存的扫描数据中选择文件。
文件可能的扩展名如下:二进制格式:g3d, obj, ply, stl点云数据格式:asc, scn, vtn网格文件:3pi, sc, btx, gpd, ptx下面的扫描文件图是STL格式点击Edges(边界)按钮修改模型。
出现如下所示三角网格图。
下图可以有力证明此图是由无数三角面片组合而成的。
该模型有扫描时带有的一些不必要元素,需要修改一下。
在特征树管理面板选择Edit Feature(编辑特征),并执行。
点击鼠标右键,就像选择图像一样选择不必要的部分。
点击键盘Delete(删除)按钮,相应部分就没了。
再点击Fill Holes(穴填补)功能,并执行。
抹掉的部分如需更多选择,可像下面图像一样,用穴填补功能实现。
最后,点击Repair(修复)功能及时修复错误。
此模型是由三角面片组成,用manifold(开流形)编辑工具查找错误(扭曲或交叉),修改模型表面。
模型做好后用AutoSurface(自动曲面)功能,自动创建NURBS曲面。
点击OK按钮,在第一个参数框里选择“有机”这个指令,将整个模型生成一些并不规则的网格曲面。
所有过程都通过Auto Surface(自动曲面)功能实现。
下图是生成的结果。
使用模型树来隐藏实体。
隐藏实体后显示如下图所示,并确认。
调整和偏差检测,通常计算一下,获得的结果会更好。
此外,用铸造体功能创建如下图所示的四方体铸造模型。
三维反求工程中的设计流程
三维反求工程是一种基于已有物体的形状和尺寸数据,通过逆向工程技术获取其三维模型的过程。
设计流程通常包括以下几个步骤:
1. 数据获取,首先需要获取已有物体的形状和尺寸数据。
这可以通过3D扫描、CT扫描、激光测量等技术来实现,以获取物体的点云数据或者三维网格数据。
2. 数据处理,获取到的数据需要进行处理,以去除噪声、填补缺失部分、进行数据平滑等操作,以获得高质量的数据用于后续的建模。
3. 建模,在数据处理完成后,可以使用CAD软件或逆向工程软件进行三维建模。
通过对数据进行曲面重构、拟合等操作,生成几何模型。
4. 检验和修正,生成的三维模型需要与原始物体进行比对,进行检验和修正,确保模型与实际物体吻合度高。
5. 导出和应用,最后将修正后的三维模型导出,可以用于后续的工程设计、制造、仿真等应用。
在整个设计流程中,需要充分考虑数据获取的准确性、数据处理的精确度、建模的合理性以及模型的实际应用效果。
同时,还需要结合实际工程需求,灵活运用各种工具和方法,以确保三维反求工程的设计流程能够高效、准确地完成。
CATIA逆向工程CATIA逆向工程是一种基于CATIA软件的技术,主要用于将实体产品转化为CAD模型。
逆向工程的过程相对于传统的设计过程而言,是从实物到数字的转换,能够帮助我们更好地理解和分析产品,提高设计效率和准确性。
在本文中,将介绍CATIA逆向工程的基本原理、应用领域和操作步骤。
一、基本原理CATIA逆向工程的基本原理是通过扫描实物,获取实物的几何数据,然后利用这些数据生成CAD模型。
具体的步骤包括:扫描、数据处理和模型生成。
1. 扫描:通过使用激光扫描仪或其他扫描设备,将实物表面进行扫描,获取大量的点云数据。
2. 数据处理:对扫描得到的点云数据进行处理,包括数据滤波、去噪、数据配准等,以减少数据的噪声和误差。
3. 模型生成:根据经过处理的点云数据,利用逆向工程软件生成CAD模型。
可以使用多种方法,如曲面拟合、面片重建等,将点云数据转化为CAD模型。
二、应用领域CATIA逆向工程广泛应用于多个领域,包括汽车、航空航天、工业制造等。
以下是几个常见的应用领域:1. 产品设计与改进:通过逆向工程,可以将实物产品快速转化为CAD模型,为产品设计与改进提供参考。
可以对实物进行分析和模拟,以评估产品的性能和结构。
2. 反向工程:在某些情况下,需要快速获取已有产品的CAD模型。
逆向工程可以帮助我们将现有产品转化为数字化模型,以便进行进一步的改进和仿制。
3. 快速原型制造:逆向工程可以为快速原型制造提供准确的CAD模型。
可以通过将模型导入到3D打印机等设备中,快速制造出实物模型。
三、操作步骤以下是CATIA逆向工程的基本操作步骤:1. 导入点云数据:在CATIA软件中,选择“导入点云数据”功能,将扫描得到的点云数据导入到软件中。
2. 数据处理:对导入的点云数据进行滤波、去噪等处理,以消除噪声和误差,并确保数据的准确性。
3. 数据配准:如果扫描得到的点云数据有多个扫描位置,需要进行配准操作,将不同位置的点云数据拼接在一起。
使用CAD软件进行逆向工程与倒模制作方法逆向工程是一种从现有产品或物件中获取几何数据的过程,其目的是为了了解产品的设计细节、进行改进或复制。
在逆向工程中,CAD软件发挥着重要的作用,它可以帮助我们将现有的实物扫描数据转化为CAD模型,并进行倒模制作。
首先,我们需要使用专业的三维扫描仪将物体进行扫描。
扫描仪将会采集对象的三维数据,并生成点云或STL文件。
接下来,我们可以使用CAD软件导入这些扫描数据。
CAD软件提供了多种处理点云或STL网格文件的工具,通过对数据进行清洗、重建和修复,我们可以得到一个完整且准确的三维模型。
在对点云或STL进行处理时,我们可以使用CAD软件提供的曲面修复、填补空洞、移除噪点等功能。
此外,CAD软件还可以帮助我们对模型进行网格化操作,以确保模型的完整性和精度。
一旦我们获得了一个准确的三维模型,我们可以使用CAD软件的建模功能进一步编辑和改进模型。
通过添加、修改或删除特征,我们可以对模型进行设计调整,以满足自己的需求。
CAD软件提供了各种建模工具,如曲面建模、实体建模、组件装配等,使我们能够灵活地对模型进行操作。
完成了逆向工程部分的模型设计后,我们可以利用CAD软件的倒模制作功能进行模具的设计。
根据原始物体的三维模型,我们可以通过添加分割线、孔洞、凸台等来创建模具的形状。
CAD软件还可以帮助我们进行模具的装配和调整,以确保模具的各个零件相互契合,以及与原始物体的匹配。
除了逆向工程和倒模制作,CAD软件还提供了其他一些有用的功能。
比如,我们可以使用CAD软件进行零件加工的路径规划,以便在机床上进行数控加工。
同时,CAD软件还可以生成二维绘图,方便我们制作相关的工程图纸。
总而言之,CAD软件是进行逆向工程和倒模制作的重要工具。
通过CAD软件,我们可以将扫描数据转化为准确的三维模型,并进行设计、编辑和调整,最终实现倒模制作。
同时,CAD软件还具备其他丰富的功能,如路径规划和二维绘图等,为工程设计和制造提供了便利。
逆向设计的流程示意
逆向设计的一般流程:
产品样件→数据采集→ 数据处理CAD/CAE/CAM系统→ 模型重构→制造系统→ 新产品。
在逆向设计的这些环节中,数据采集、数据处理、模型重构是产品逆向设计的三大关键环节。
数据采集
数据采集(样件的表面数字化)是进行产品逆向设计的第一步。
一般而言,数据采集有接触式与非接
典型的点云处理过程
触式两种测量方式。
接触式测量根据测头的不同,可分为触发式和连续式。
应用最广泛的接触式测量仪器是20世纪60年代发展起来的高效精密的三坐标测量机,它是有很强柔性的大型测量设备。
接触式测量对物体的表面的颜色和光照没有要求,因此物体边界的测量相对精确,但对软质材料适应差且速度慢。
非接触式测量根据原理的不同,可以分为三角形法、结构光法、计算机视觉法、激光干涉法、激光衍射法、CT测量法、MR测量法、超声波法和层析法[1]。
通常使用非接触式测量在采集实物模型的表面资料时,采集速度快,可形成“点云”资料,缺点是精度较低而且对样件表面和光照有较高的要求。
数据处理
数据处理的结果将影响模型重构的质量。
在此阶段一般应进行数据预处理、数据分块、数据光顺、三角化、数据优化、多视拼合、噪声滤波、拓扑建立、特征提取等工作。
模型重构
模型的重构也就是通常所说的逆向造型过程,重构的方案目前主要有三种,每一种都有不同的适用场合:
1)以B-Spline或NURBS曲面为基础的曲面构造法,
2)以三角Bezier曲面片为基础的曲面构造法;
3)以多面体面片为基础的曲面构造法。
逆向工程也称反求工程,是指用一定的测量手段对实物或模型进行测量,根据测量数据通过三维几何建模方法重构实物CAD模型的过程。
它改变了从图样到实物的传统设计模式,为产品的快速开发和创建设计提供了一条新途径。
GEOMAGIC STUDIO 由美国RAINDROP公司出品,是逆向工程中应用最广泛的软件之一!利用 GEOMAGIC STUDIO可轻易根据实物零部件扫描所得的点云数据创建出完美的多边形模型和网格,并自动转换为NURBS曲面,生成准确的数字模型!软件的工作流程与逆向工程技术的工作流程大致相似,其工作流程为点数据阶段———多边形阶段———成形阶段。
点数据阶段主要测量的数据点进行预处理,在多边形阶段主要是通过对多边形的编辑的已达到拟合曲面所需要的的优化数据,成形阶段是根据前一阶段编辑的数据,自动识别特征、创建NURBS曲面。
NURBS是Non-Uniform Rational B-Splines的缩写,意为非统一有理B样条。
简单地说,NURBS造型总是由曲线和曲面来定义的,所以要在NURBS曲面上生成一条有棱角的边是很困难的。
正因为如此,NURBS曲面特别适合做出各种复杂的曲面造型和表现特殊的效果,如人的面貌或流线型的跑车等。
1.点数据处理扫描仪得到的数据会引入数据误差而且数据量庞大,为了后续工作方便准确进行需要去除数据中的坏点、减少噪音、平滑数据、分块数据整合对齐、在保证精度和特征的条件下进行数据精简。
同时由于测量方法和测量设备的影响会出现数据缺口,这就需要对数据进行编辑来补齐数据。
数据处理主要有一下几个方面:●噪声过滤●数据光顺●数据精简2.多边形处理阶段多边形处理阶段是在点云数据封装后通过一系列技术处理得到完整的多边形数据模型,为曲面处理打下基础。
在多边形处理阶段首先要“创建流型”来删除模型中非流型的三角形数据,否则在后续处理中由于存在非流型的三角形而无法继续处理。
对于片状的模型可以创建“打开”的流型,对于封闭的多边型模型可以创建“封闭”的流型!本例中叶片模型需要创建“封闭”的流型来删除非流型的三角形。
f科技论文写作综合大作业逆向工程及其在CAD软件中的实现摘要:目前,随着我国机械设计制造水平的提高,逆向工程技术在众多领域的应用日益广泛。
本文阐述了逆向工程的基本概念,分析了坐标点采集,数据处理等关键技术,同时,论述了CAD软件在逆向工程设计中的应用,并讨论了CAD三维模型的建立和后处理等实现过程。
关键词:逆向工程;数据采集;CAD 软件Reverse Engineering And It's Implementation In TheCAD SoftwareAbstract : At present, with the development of mechanic design and manufacturing technology in our country, reverse engineering technology has being used widely in many fields. This paper introduces the definition of reverse engineering, and analyzes the key technology of reverse engineering, including digitization, data acquisition etc. In addition, the application of CAD software in reverse engineering design is presented, and the realization of CAD 3D model building and post process is discussed.Brief introduction: Reverse engineering, some people also called reverse engineering, English is reverse engineering.Reverse Engineering (Reverse Engineering) is on the basis of the existing things and results, through the analysis to derive the concrete realization method.As you see others to write a exe program to make a beautiful animation effects, you pass the disassembler, decompile and dynamic tracing method, analysis of its animation for the realization of the process, this kind of behavior is that reverse engineering; not only is the compiler, but also push out design, and documentation, software reverse engineering the purpose is to make the software is maintained.Keywords : reverse engineering; data acquisition; CAD softwareReverse Engineering (also known as reverse engineering, Reverse Engineering-RE) is a description of the product design process.In early 2007, China's relevant laws for reverse engineering renown, acknowledged the reverse technique used to study thelegitimacy.In the engineering and technical personnel of the general concept, product design is a process from design to product design process, namely the brain idea of product appearance, performance and the technical parameters, and then in the detailed design stage to complete all kinds of data model, the model will eventually be transferred to the development process, finished products throughout the design and development cycle.The product design process we call "top-down design process".Reverse engineering in product design can be considered a product to design process.Simply put, reverse engineering product design is on the basis of existing products, reverse product design data (including all types of design or process data model).Say from this meaning, the reverse engineering in the industrial design has been in use for a long time.For example, early shipbuilding industry commonly used in ship hull lofting design is a very good example of reverse engineering.Along with the computer technology is widely used in various fields, especially in software development technology swift and violent development, based on a software compilation, to read the source code to infer its data structure, system structure and program design of software reverse engineering technology information becomes the main object of interest.Software reverse engineering technology is used to research and study the advanced technology, especially when the hand does not have the proper documentation, and you really need to achieve a software function time.It is precisely because of this, many software in order to forestall technology, the software before installing, require the user to agree not to reverse study.Reverse engineering is the process of the implementation of multidisciplinary, interdisciplinary and collaborative process.Software reverse engineering methodSoftware reverse engineering can be used to achieve a variety of methods, the three main types of software reverse engineering:Through the observation of information exchange are analyzed.Mainly popular in the protocol to do reverse engineering, it uses a bus analyzer and packet sniffers, for example, to access a bus connection or a computer network connections and reveals on the communication data can use this method.Through the analysis of bus or network activity, and make an independent1 前言逆向工程技术是 20世纪80年代后期出现在先进制造领域里的新技术,它是数字化与快速响应制造大趋势下的一项重要技术,是CAD领域中一个相对独立的范畴。
