测功机常见故障排除

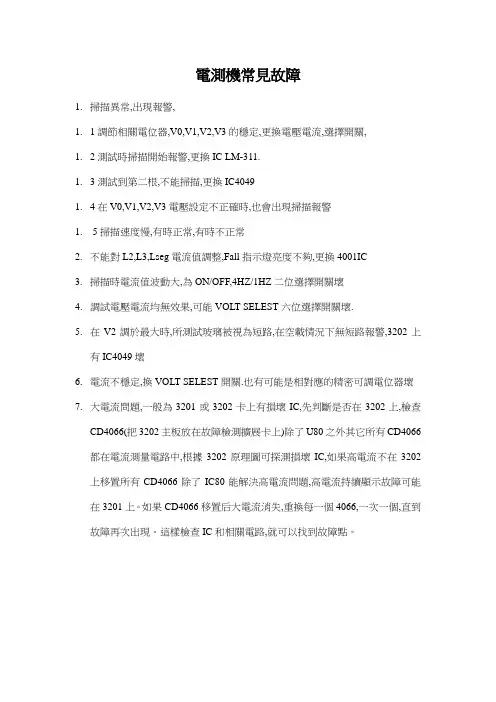

電測機常見故障

1. 掃描異常,出現報警,

1. 1調節相關電位器,V0,V1,V2,V3的穩定,更換電壓電流,選擇開關,

1. 2測試時掃描開始報警,更換IC LM-311.

1. 3測試到第二根,不能掃描,更換IC4049

1. 4在V0,V1,V2,V3電壓設定不正確時,也會出現掃描報警

1. 5掃描速度慢,有時正常,有時不正常

2. 不能對L2,L3,Lseg電流值調整,Fall指示燈亮度不夠,更換4001IC

3. 掃描時電流值波動大,為ON/OFF,4HZ/1HZ二位選擇開關壞

4. 調試電壓電流均無效果,可能VOLT SELEST六位選擇開關壞.

5. 在V2調於最大時,所測試玻璃被視為短路,在空載情況下無短路報警,3202上有IC4049壞

6. 電流不穩定,換VOLT SELEST開關.也有可能是相對應的精密可調電位器壞

7. 大電流問題,一般為3201或3202卡上有損壞IC,先判斷是否在3202上,檢查CD4066(把3202主板放在故障檢測擴展卡上)除了U80之外其它所有CD4066都在電流測量電路中,根據3202原理圖可探測損壞IC,如果高電流不在3202上移置所有CD4066除了IC80能解決高電流問題,高電流持續顯示故障可能在3201上。如果CD4066移置后大電流消失,重換每一個4066,一次一個,直到故障再次出現。這樣檢查IC和相關電路,就可以找到故障點。

OPERATORS MANUAL

MODEL 3200 LCD TESTER

制作:魏鋒雄

2003年5月3日

電測機使用說明書 19

37 1

排線接法

說明:前面數字表示排線(從排線第8根起,逢雙去掉)后面數字表示端口接線端子,18,19,37端子懸空,不參與作業,2,36端子接地,35為COM1線,34為SEG

高精度测量仪器故障排除指南说明书

一、前言

高精度测量仪器在科学研究、工业生产等领域中扮演着至关重要的角色。然而，由于各种原因，这些测量仪器有时会出现故障。为了帮助用户快速识别和解决这些故障，本指南提供了一套详细的故障排除步骤和方法。

二、故障现象描述

在进行故障排除之前，首先需要对测量仪器的故障现象进行准确描述。如：屏幕无显示、测量结果不准确等。详细的描述有助于快速定位故障原因并采取正确的措施。在描述过程中，可以结合具体的示例或数据。

三、常见故障排除步骤

1. 验证电源是否正常

首先，确认测量仪器所需的电源是否正常供应。可以检查电源插座是否通电，电源线是否损坏等。

2. 检查信号连接

确保测量仪器各部分之间的信号连接是否良好。对于使用插头和插孔的连接，应确认插针和插孔是否有松动或脏污。

3. 重新校准测量仪器 如果经过验证电源和信号连接后问题仍然存在，可以尝试重新校准测量仪器。使用仪器附带的校准工具，按照说明进行校准。

4. 查询使用手册

若以上步骤无法解决故障，可以查阅测量仪器的使用手册。使用手册中通常提供了常见故障的解决方法。按照使用手册提供的解决方案进行操作。

5. 联系售后服务

若以上步骤仍然无法解决故障，建议联系测量仪器的售后服务团队。提供详细的故障描述和之前尝试的解决方法，以便他们能够提供更专业的支持。

四、故障排除的注意事项

1. 安全第一

在进行故障排除之前，务必确保自身安全。如有需要，请切断电源或寻求专业人员的帮助。

2. 记录排除过程

在进行故障排除过程中，及时记录每一步的操作。这样可以帮助用户回顾和复查操作，以防止因排除过程中的错误而导致新的故障。

3. 注意维护保养

高精度测量仪器在正常使用过程中，也需要进行维护保养。定期清洁仪器表面、校准传感器等，能有效降低故障发生的概率。 五、结束语

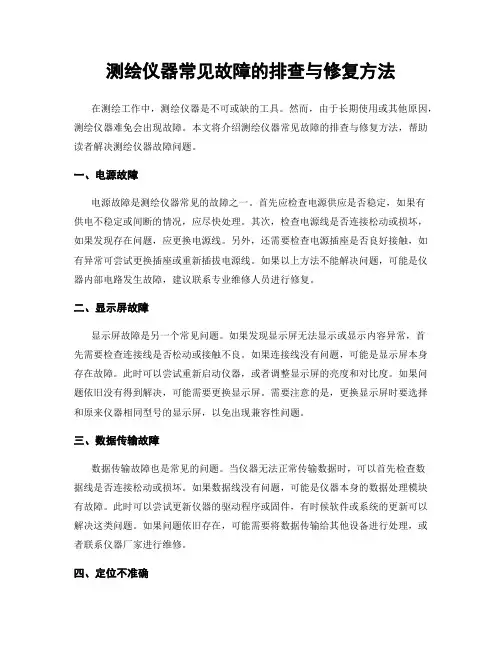

测绘仪器常见故障的排查与修复方法

在测绘工作中，测绘仪器是不可或缺的工具。然而，由于长期使用或其他原因，测绘仪器难免会出现故障。本文将介绍测绘仪器常见故障的排查与修复方法，帮助读者解决测绘仪器故障问题。

一、电源故障

电源故障是测绘仪器常见的故障之一。首先应检查电源供应是否稳定，如果有供电不稳定或间断的情况，应尽快处理。其次，检查电源线是否连接松动或损坏，如果发现存在问题，应更换电源线。另外，还需要检查电源插座是否良好接触，如有异常可尝试更换插座或重新插拔电源线。如果以上方法不能解决问题，可能是仪器内部电路发生故障，建议联系专业维修人员进行修复。

二、显示屏故障

显示屏故障是另一个常见问题。如果发现显示屏无法显示或显示内容异常，首先需要检查连接线是否松动或接触不良。如果连接线没有问题，可能是显示屏本身存在故障。此时可以尝试重新启动仪器，或者调整显示屏的亮度和对比度。如果问题依旧没有得到解决，可能需要更换显示屏。需要注意的是，更换显示屏时要选择和原来仪器相同型号的显示屏，以免出现兼容性问题。

三、数据传输故障

数据传输故障也是常见的问题。当仪器无法正常传输数据时，可以首先检查数据线是否连接松动或损坏。如果数据线没有问题，可能是仪器本身的数据处理模块有故障。此时可以尝试更新仪器的驱动程序或固件，有时候软件或系统的更新可以解决这类问题。如果问题依旧存在，可能需要将数据传输给其他设备进行处理，或者联系仪器厂家进行维修。

四、定位不准确 在测绘工作中，定位准确度对结果的可靠性有着重要影响。如果发现仪器的定位不准确，首先需要检查GPS天线是否连接良好，以及周围是否有遮挡物影响信号接收。如果这些因素都没有问题，可能是天线本身存在故障。此时可以尝试更换天线或重新校准导航系统。另外，还有可能是仪器内部的连线或电路出现问题，建议联系专业维修人员进行检修。

五、通信故障

在现代测绘仪器中，通信功能是非常重要的。如果发现仪器无法与其他设备进行通信，首先需要确认通信线连接是否正常，以及相关设备的设置是否正确。如果仍然无法解决，可能是设备之间的协议不兼容或配置有问题。此时可以尝试更新设备的驱动程序或软件，或者联系设备厂商进行技术支持。

第 1 页 共 3 页 三相功率测量实验故障及排除总结

在进行三相功率测量实验过程中，常常会遇到一些仪器故障，以下是一瓦特表法、二瓦特表法和无功功率测量中常见的故障现象及排除方法的总结：

一、一瓦特表法常见故障及排除方法：

仪表指示不稳定或跳动：

可能原因：测量电路接触不良，导致电流和电压波动。

排除方法：检查连接线路是否松动或接触不良，并重新连接。

仪表读数偏低或偏高：

可能原因：误差造成的，需要进行校准，或测量电路中的元件损坏。

排除方法：进行校准，如果仍然存在问题，需要更换损坏的元件。

仪表失灵或无法使用：

可能原因：仪表本身故障。

排除方法：更换或修理仪表。

安全保护措施：

在进行实验前确保测量设备完好并经过校准。

在操作时注意安全，禁止触碰裸露的导线和元件。

二、二瓦特表法常见故障及排除方法：

仪表显示错误： 第 2 页 共 3 页 可能原因：温度变化引起的误差。

排除方法：将仪器放置一段时间使其恢复到常温状态。

计算结果与预期值不符：

可能原因：输入参数设置错误或测量电路问题。

排除方法：重新检查参数设置和连接线路。

部分数字无法正常显示：

可能原因：LCD屏幕损坏。

排除方法：更换LCD屏幕。

安全保护措施：

在进行实验前确保测量设备完好并经过校准。

在操作时注意安全，禁止触碰裸露的导线和元件。

三、无功功率测量常见故障及排除方法：

仪表读数不稳定或跳动：

可能原因：电源波动。

排除方法：更换电源或使用稳压器。

仪表显示异常：

可能原因：测量电路中的元件损坏。

排除方法：更换损坏的元件。

测试结果与预期值不符：

可能原因：输入参数设置错误或连接线路问题。

排除方法：重新检查参数设置和连接线路。 第 3 页 共 3 页 安全保护措施：

在进行实验前确保测量设备完好并经过校准。

在操作时注意安全，禁止触碰裸露的导线和元件。

在进行高压测试时应戴上绝缘手套和鞋子，并使用合适的防护装置。
