GXH-3011A1便携式红外线分析仪操作规程(一氧化碳)

GXH-3011A型红外线分析器操作规程一、目的规范GXH-3011A型红外线分析器操作程序，正确使用该仪器，保证检测工作顺利进行和仪器的正常状态。

二、适用范围本规程适用于GXH-3011A型红外线分析器的使用和维护操作。

三、职责1 操作人员按照本规程操作仪器，对仪器进行日常维护。

2 保管人员负责监督仪器操作是否符合操作规程，对仪器进行定期维护、保养。

3 科室负责人负责仪器综合管理。

四、仪器工作条件及环境要求1 仪器的工作电压为：220V±22V AC，6V±0.6V AC，功率≤9W2 仪器工作环境温度：0～35oC3 仪器安放地点要求干燥，避免阳光直射4 仪器台应稳固、防震五、操作规程1 接通电源，打开仪器开关，预热5分钟，冬季可适当延长预热时间。

使用交流供电时将稳压电源的标准插头插在仪器面板的“POWER”插座上，将“BAT.EXT”转换开关拨到“EXT”处；直流供电时将“BAT.EXT”开关拨到“BAT”处。

按下“ON/OFF”，红色指示灯亮，将“TEST”开关向上扳动，仪器表头指示为电源电压，外接供电时电压要大于6V，电池供电时电压应大于5.8V，如电压指示正常，将“TEST”开关扳下，预热。

2 校零点。

将仪器侧面板上的圆形切换阀旋钮拧到“零点”位置，打开“PUMP”开关，黄色指示灯亮，约两分钟后表头指示稳定在“0”附近，如不是“0”，缓慢旋动面板上“ZERO”电位器，将指示调为“0”。

如显示在0～0.5之间可不必调零。

3 校终点。

调好仪器零点后，关上泵开关，将仪器侧面板上的圆形切换阀旋钮拧到“测量”位置。

将减压阀装在标准气瓶上，皮管插到仪器进气口“IN”处，以0.5L/min流量通入标准气体，约1分钟后表头显示值稳定，调终点电位器使显示值与标准气值相等，关上减压器阀及标准气瓶总阀，打开泵开关将标气排出，当指示小于5ppm时再将切换阀拧到“零点”处，指示回到“0”附近。

GXH—3011A型便携式红外线气体分析器使用说明书北京市华云分析仪器研究所有限公司目录一、概述 (1)二、主要技术数据 (1)三、仪器结构与工作原理 (2)四、仪器的启动与操作 (4)五、维护方法 (7)六、仪器的故障与排除 (8)七、仪器运输和保管 (8)八、成套性 (8)九、制造单位的保证 (9)十、技术支持 (9)感谢各位用户使用本仪器，为了能正确使用仪器，在使用前请仔细阅读使用说明书。

一、概述GXH—3011A 型便携式红外线气体分析器是基于NDIR （Non-Dispersive Infra-Red）原理，即不分光红外线（也有文献翻译为非色散红外线）原理而设计制作的红外线气体分析器，其工作原理是被测气体对红外线的选择性吸收。

仪器在没有外接供电的情况下，启用内部电池工作可以实现移动检测；仪器在使用外接电源并经过充分预热后可以作为实验室仪器使用。

因此，仪器被广泛应用于环境保护、环境监测、卫生监督、疾病预防控制和科研院所及大学实验室。

仪器的使用环境温度在（5~40）℃，相对湿度不大于90% 。

周围环境不应有腐蚀性气体及强烈的机械震动和电磁干扰。

本仪器对于不同的应用领域，可根椐用户的要求对测量成分、测量范围及有关指标做相应的调整，但都符合中华人民共和国国家计量检定规程JJG635-2011《一氧化碳、二氧化碳红外气体分析器》的要求，符合企标Q/HDHYU0002-2013《GXH—3010、GXH—3011系列便携式红外线气体分析器》。

二、主要技术数据1.基本参数a)测量气体：CO：□（0~50.0）×10-6 □（0~200.0）×10-6b)供电：DC：8.4V/2A ;c)消耗功率：≤6W；d)仪器重量：≤4.4kg;e)外观尺寸（mm）：245×190×85；2.仪器技术指标a)线性误差：±2％FS；b)重复性：<1％；c)稳定性：零点漂移：±2％FS/h；量程漂移：±2％FS/3h；d)响应时间：≤45s；e)预热时间：30min；3.仪器额定工作条件（室内）a)环境温度：(5~40)℃；b)相对湿度：≤90％；c)大气压力：（70～106）kPa；d)电源电压：（220 ±22）V AC；电源频率：（50±1）Hz；e)工作位置：水平位置；4.测量气体进入仪器的被分析气体应符合下列条件：a)含水量：相对湿度≤90％；b)含尘量：＜0.1g/m3;c)腐蚀性气体：（SO2、H2S、NH3……）＜0.005％；d)温度：(5～40)℃；e)流量：(0.5 ～1.5)L/min；三、仪器结构与工作原理1、仪器结构图一、仪器系统方框图根据图一可以看出，仪器是由光学部件、气路系统、前置放大器、供电部件、信号处理单元、显示控制单元这六大部分组成的。

GXH—3010/3011AE型便携式红外线气体分析器使用说明书目录一、概述 (1)二、工作原理 (1)三、主要技术数据 (3)四、成套性 (4)五、仪器结构 (4)六、仪器的启动与操作 (5)七、维护方法 (7)八、故障及排除 (7)九、关于打印机及数据处理(选用） (8)十、运输与保管 (8)十一、制造厂的保证 (8)十二、技术支持 (8)感谢各位用户使用本仪器，为了能正确使用仪器，在使用前请仔细阅读本使用说明书。

一、概述GXH—3010/3011AE型便携式红外线气体分析器，是基于NDIR （Non-Dispersive Infra-Red）原理，即不分光红外线（也有文献翻译为非色散红外线）原理而设计制作的红外线气体分析器，其工作原理是被测气体对红外线的选择性吸收，是为环境监测、环境保护、人防系统、卫生监督及疾控中心研制的小型测量仪器。

该仪器能快速、准确地对环境中一氧化碳、二氧化碳浓度进行检测。

仪器的CO部分技术指标与GXH—3010A型便携式红外线气体分析器相同，CO2部分技术指标与GXH—3011E型便携式红外线气体分析器相同，并且可以选购小瓶标气进行标定。

仪器带有数字接口，可以根据需要选购专用微型打印机或专用数据处理软件（注：软件能在计算机上显示双路曲线，最大、最小、当前、平均值等并能保存、计算和打印）。

将几种相关参数的的仪器合在一起是当前分析仪器发展的一种趋势。

特别是在疾病控制领域，由于公共场所CO与CO2浓度是呈相关性的，所以同时测量出两种气体的浓度并直观看出其相互关系至关重要。

虽然德国、日本、美国等厂家也有便携式多参数分析仪器，但CO部分均为电化学传感器，寿命短选择性差，有些仪器CO2部分是用热导式，不符合疾病控制部门的要求。

而我公司生产的GXH—3010/3011AE型便携式红外气体分析器CO与CO2部分全部是红外传感器，而且CO能达到0.1×10-6的分辨率，这在世界上是独一无二的。

一氧化碳分析仪成套操作规程电炉部分：电炉需要提前升温，需先开机，电炉升温时间大约需要6至8小时一，打开分析仪总电源，一氧化碳分析仪前面的开关，（接线柜中有单独控制电炉电源的开关，通常保持长开状态，如电炉控制柜无电，请检查接线柜中的电炉开关是否开启）二，打开电阻炉开关，电炉通电，电炉显示应为上次设定温度（950度），电阻炉显示器分2段，上面红色部分为实测温度，下面黄色部分为设定温度三，电炉需要慢速升稳，每段提升200度，打开时表面显示为上次设定温度，这时需要人工把温度下调，刚开机时温度只能提升200度，按向下键把显示器黄色显示的数值调整到200度，拨动左边的负载开关，把负载开关打至最左边（通），最后按下RUN，显示器RUN灯亮，电阻炉开始加温，这是观察左边的负载有没有数值，一般小于30A。

当温度达到设定温度，并高于设定温度时（温度高于设定温度50度，设备自动切断负载，不在加热），让其自然降温，降到设定温度，并恒温半个小时至一个小时，然后继续升温，（为防止过速升温，确保电炉寿命，每次升温200度，200，400，600，800，950）四，电炉炉体上方的冷却风环在电炉开始加温时就处于通风状态，直至关闭电炉温度下降至常温方可关闭五，关闭电阻炉时按顺序关闭，先切断负载，在点RUN，显示器等RUN灭，电路停止加热，最后关闭电阻炉控制器开关。

注意事项：①当温度达到设定温度（950度）时，石英玻璃管应发红发热。

②石英玻璃管为耐高温易碎材料，不易碰撞。

一氧化碳分析仪部分：一，打开分析柜总开关，打开分析柜前面的总电源，阀电源，PLC电源，分析仪电源，电动阀电源二，检查接线柜内有无异常，PLC灯是否亮，检查除湿器是否工作，检查8路电子阀下端的开关阀是否处在开启状态，检查分析柜面面版上抽气泵按纽是否按下，按下抽气泵工作，通常抽气泵为常开状态三，开起电脑，进入控制系统，开始工作注意事项：①设备开始正常运行，当打开每一路时，先检查分析仪器面版上的流量计是否有有流量，流量应设在0.6~0.8 L /min之间②检查泵前负压表是否工作正常，如表指针小于0.02MP需要注意，是否管路有堵塞现象，需要及时查修，确保管路通畅后方可再启动设备③检查放散流量计是否有流量，放散流量计通常开至最大，如放散流量计无流量，检查放散管路是否通畅④检查精细过滤器，和分析仪前面版的过滤片，如发现有变黑，有污迹，就需要更换⑤分析仪使用一段时间后需要校零位和量程，先把，零气和量程气接上，把工作校对阀打到校对状态，然后把零器量程气阀开到对应的位置，零气，分析仪表应显示为0，量程气，分析仪表应显示为气瓶中C0的含量，反复多试几次，无太大误差（0.1）后校对完成除湿器操作步骤：1、按SET键上电，自动恢复出厂设置2、按∧键上电，进入温度校准值设定，按∧，∨键可对参数进行调整。

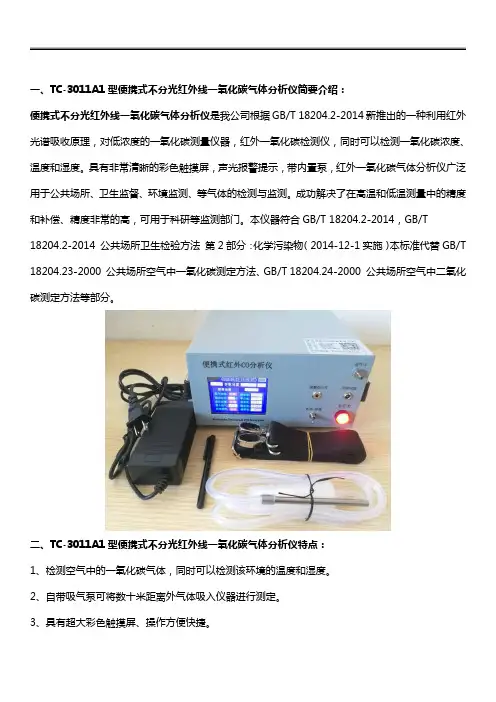

一、TC-3011A1型便携式不分光红外线一氧化碳气体分析仪简要介绍：便携式不分光红外线一氧化碳气体分析仪是我公司根据GB/T18204.2-2014新推出的一种利用红外光谱吸收原理，对低浓度的一氧化碳测量仪器，红外一氧化碳检测仪，同时可以检测一氧化碳浓度、温度和湿度。

具有非常清晰的彩色触摸屏，声光报警提示，带内置泵，红外一氧化碳气体分析仪广泛用于公共场所、卫生监督、环境监测、等气体的检测与监测。

成功解决了在高温和低温测量中的精度和补偿、精度非常的高，可用于科研等监测部门。

本仪器符合GB/T18204.2-2014，GB/T 18204.2-2014公共场所卫生检验方法第2部分：化学污染物（2014-12-1实施）本标准代替GB/T 18204.23-2000公共场所空气中一氧化碳测定方法、GB/T18204.24-2000公共场所空气中二氧化碳测定方法等部分。

二、TC-3011A1型便携式不分光红外线一氧化碳气体分析仪特点：1、检测空气中的一氧化碳气体，同时可以检测该环境的温度和湿度。

2、自带吸气泵可将数十米距离外气体吸入仪器进行测定。

3、具有超大彩色触摸屏、操作方便快捷。

4、仪器显示有PPM和mg/M³两种显示数据，可以自动转换。

5、自动零点校正技术，方便用户在不同季节和时间，进行零点修正。

三、TC-3011A1型便携式不分光红外线一氧化碳气体分析仪技术参数：检测原理：不分光红外线气体分析法/非分散红外法（国标）检测气体：空气中的一氧化碳（CO）检测方式：泵吸式测量范围：一氧化碳：0.0-50ppm（0-62.5mg/m3）或者200、1000ppm量程（CO的PPM和mg/m3换算公式：1ppm=1.25mg/m3）温度：-20∽60℃。

湿度：10-95%RH浓度显示ppm、mg/m3自动转换分辨率：0.1×10-6彩色触摸屏操作，自动存储500组数据零点自动校正技术，有485数据接口。

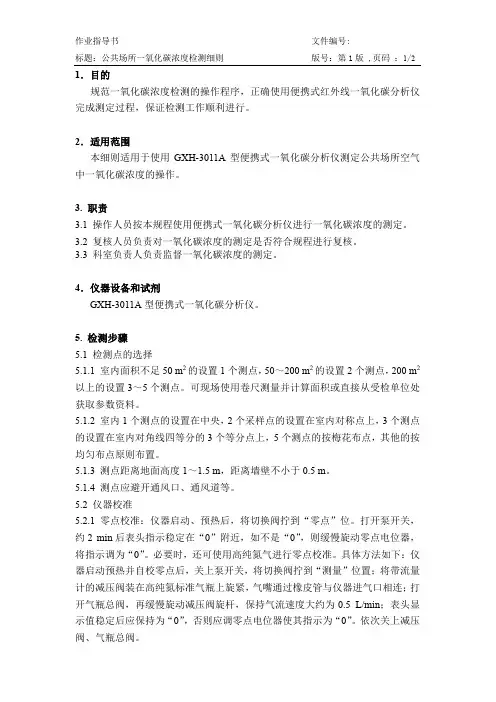

1．目的规范一氧化碳浓度检测的操作程序，正确使用便携式红外线一氧化碳分析仪完成测定过程，保证检测工作顺利进行。

2．适用范围本细则适用于使用GXH-3011A型便携式一氧化碳分析仪测定公共场所空气中一氧化碳浓度的操作。

3. 职责3.1 操作人员按本规程使用便携式一氧化碳分析仪进行一氧化碳浓度的测定。

3.2 复核人员负责对一氧化碳浓度的测定是否符合规程进行复核。

3.3 科室负责人负责监督一氧化碳浓度的测定。

4．仪器设备和试剂GXH-3011A型便携式一氧化碳分析仪。

5. 检测步骤5.1 检测点的选择5.1.1 室内面积不足50 m2的设置1个测点，50～200 m2的设置2个测点，200 m2以上的设置3～5个测点。

可现场使用卷尺测量并计算面积或直接从受检单位处获取参数资料。

5.1.2 室内1个测点的设置在中央，2个采样点的设置在室内对称点上，3个测点的设置在室内对角线四等分的3个等分点上，5个测点的按梅花布点，其他的按均匀布点原则布置。

5.1.3 测点距离地面高度1～1.5 m，距离墙壁不小于0.5 m。

5.1.4 测点应避开通风口、通风道等。

5.2 仪器校准5.2.1 零点校准：仪器启动、预热后，将切换阀拧到“零点”位。

打开泵开关，约2 min后表头指示稳定在“0”附近，如不是“0”，则缓慢旋动零点电位器，将指示调为“0”。

必要时，还可使用高纯氮气进行零点校准。

具体方法如下：仪器启动预热并自校零点后，关上泵开关，将切换阀拧到“测量”位置；将带流量计的减压阀装在高纯氮标准气瓶上旋紧，气嘴通过橡皮管与仪器进气口相连；打开气瓶总阀，再缓慢旋动减压阀旋杆，保持气流速度大约为0.5 L/min；表头显示值稳定后应保持为“0”，否则应调零点电位器使其指示为“0”。

依次关上减压阀、气瓶总阀。

5.2.2 终点校准：调好仪器零点后，保持泵关闭、切换阀处于“测量”状态。

将带流量计的减压阀装在一氧化碳标准气瓶上旋紧，气嘴通过橡皮管与仪器进气口相连。

GXH-3011A型便携式红外线（CO）分析器操作规程1 启动：使用交流电时将随机稳压电源的ø4.5插头插在仪器的面板“POWER”上，将“BAT.EXT”（电池.外接）转换到“EXT”外接处；使用直流供电时，转换到“BAT”处。

按下“ON/OFF”，红灯指示灯亮。

2 电压检查：将“TEST”开关向上扳，仪器表头指示为电源电压。

外接供电电压要大于5.8V，如太低应加交流调压器或稳压器；电池供电时电压应大于5.6V，否则需要充电。

如仪器电压指示正常，将“TEST”开关扳下，预热5分钟。

3 校零点：将仪器侧面板上的圆形切换阀旋钮拧到“零点”位置（红外对准“零点”，要拧到底）。

打开“PUMP”开关，泵开始工作。

约2分钟后表头指示应稳定在“0”附近，（如在“0.5”以下“0”以上）。

否则应旋动面板上“ZERO”电位器调零。

4 校终点：将标准气接在进气口“IN”处，使表头显示值上升约3分钟后稳定，调终点电位器显示值与标准气保证值相等。

5 测量：将取样探头拉出，用皮管将取样探头拉出，用皮管将取样器与入口相接，扳下TEST，便可从显示器上读得被测气体CO浓度值。

注意事项：1 当内接电池电压不足时，需要充电4小时电压到6V以上。

2 每次使用后将切换阀拧到“零点”，将仪器内部气路封闭以保护气路和过滤剂。

3 校终点时，一定要关上泵，将切换阀旋钮拧到“测量”位置，否则标准气进不了仪器且因流量太大时容易将仪器内部气管冲开。

4 仪器不用时，将“BAT.EXT”（电池、外接）开关扳到“EXT”防止“POWER”误开关受挤压开。

5 仪器的过滤剂（霍加拉特），长期使用后，效力会降低。

使用一年后，应放在瓷盘中在100℃左右恒温4小时，冷却至室温后再继续使用。

青海省疾病预防控制中心职业卫生与公共卫生所仪器设备操作规程合青海省疾病预防控制中心职业卫生与公共卫生所仪器设备操作规程合订本QHCDC—SB—ZW保存部门：质控科仪器设备操作规程目录序号名称编号 1。

UV—B型紫外辐照计操作规程 QHCDC—SB-ZW—01 2。

TY—9900数字风速仪操作规程 QHCDC-SB—ZW —02 3。

湿球黑球温度(WBGT）指数仪操作规程 QHCDC—SB-ZW—03 4。

TES—1332数位式照度计操作规程 QHCDC—SB—ZW-04 5。

QDF-3型热球式风速仪操作规程 QHCDC-SB-ZW-05 6. TG-328A型电光分析天平操作规程 QHCDC—SB—ZW—06 7. IFC-2防爆粉尘采样器操作规程QHCDC-SB—ZW—07 8。

QC—4型防爆大气采样器操作规程 QHCDC—SB—ZW—08 9. DHM2型通风干湿表操作规程 QHCDC—SB-ZW—09 10。

H-3A型工频场强仪操作规程QHCDC—SB-ZW—10 11。

QC—2B型气体采样器操作规程 QHCDC—SB-ZW-11 12. TY—9800A二氧化碳分析仪操作规程 QHCDC-SB—ZW—12 13. GXH-304型红外线气体分析器操作规程 QHCDC-SB-ZW-13 14。

DYM3-1型高原空盒气压表操作规程QHCDC-SB—ZW-14 15。

AWA5610B型积分声级计、AWA5721型倍频程滤波器操作规程 QHCDC—SB-ZW—15ND6型脉冲精密声级计、NL3型倍频程滤波器、 16。

QHCDC-SB—ZW-16 NX6型活塞发声器操作规程ND2型精密声级计和倍频程滤波器、NX6型活塞发声器操作规17. QHCDC—SB-ZW-17 程18。

RGB—3B型热释光剂量仪操作规程 QHCDC—SB-ZW—18 19. BH3103A便携式χ、γ剂量率仪操作规程 QHCDC—SB—ZW—19 20. BH3206型αβ表面污染测量仪操作规程 QHCDC—SB—ZW—20 21。

1、目的为保证中心便携式红外线气体分析器（GXH-3010/3011AE型）的正常运转，确保检测数据准确可靠，特制定本规程。

2、职责仪器操作人员需严格按照此规规程执行。

3、使用范围用于公共场所一氧化碳及二氧化碳浓度的检测。

4、操作步骤4.1 交流供电时，将“电池/外接”开关处在“外接”处，将电源开关按下，红色指示灯亮，将测量/检测开关向上扳动，这是CO显示器显示的是电源电压，交流供电时，应为7V左右。

直流供电时，将电池/外接开关处在电池处，应为6.5V以上。

若低于6.5V，应该充电。

检查完电压后，将测量/检测开关向下扳动。

预热约30分钟后进入测量准备。

4.2 校零点将仪器侧面板上的圆形切换阀旋钮沿顺时针拧到零点位置。

打开泵开关，黄色指示灯亮并可以听到泵的声音，指示应在“0”附近。

如偏移较大应缓慢炫动CO或CO2调零电位器将指示调到“0”。

4.3 测量调好零点后，打开泵开关可连续测量，记录此时仪器显示的值，测量1小时后可回零检查。

4.4 充电电压低于6.5V时需对仪器充电。

将稳压电源一端接仪器，另一端接220V电源，并将仪器切换开关拨到电池处，此时稳压电源的指示灯显示为红色。

当稳压电源的指示灯变为绿色时，表明电池充满。

绝对不能边充电边使用。

电池为高容量免维护电池，无记忆效应，不必放光电再充电，可随时充电。

5、注意事项5.1 仪器在运输过程中，避免摔跌和翻滚。

必须防止雨淋、暴晒及剧烈冲击。

5.2 仪器应存放在室内，干燥及相对湿度≤90%。

5.3仪器长期不用时，应把仪器的入口与出口用橡皮管封闭起来，以避免气室污染。

6、期间核查6.1 每半年进行一次核查，并记录。

6.2 在相同环境，同一时间段，按照标准操作程序进行测量，连续测量五次，每次测量一组数据（一氧化碳、二氧化碳），两次测量相隔10分钟。

6.3 记录五次结果，并计算相对标准差及变异系数（Sv）。

6.4 Sv大于10%需要重复一次核查过程，若结果仍大于10%，则应查找原因，必要时进行仪器比对或者送检。

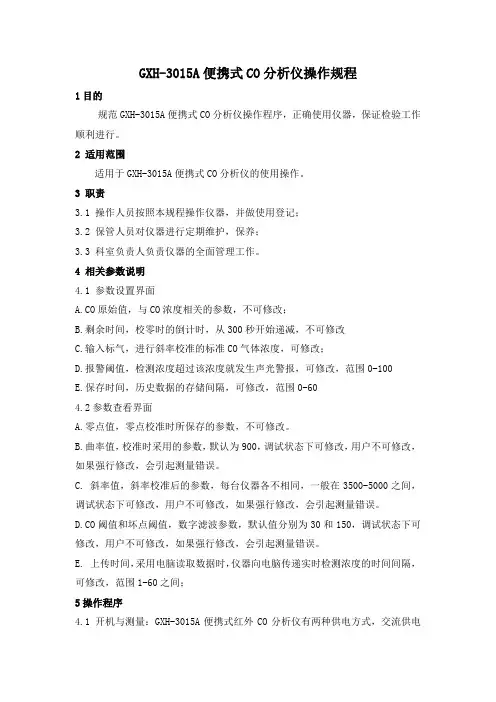

GXH-3015A便携式CO分析仪操作规程1目的规范GXH-3015A便携式CO分析仪操作程序，正确使用仪器，保证检验工作顺利进行。

2 适用范围适用于GXH-3015A便携式CO分析仪的使用操作。

3 职责3.1 操作人员按照本规程操作仪器，并做使用登记；3.2 保管人员对仪器进行定期维护，保养；3.3 科室负责人负责仪器的全面管理工作。

4 相关参数说明4.1 参数设置界面A.CO原始值，与CO浓度相关的参数，不可修改；B.剩余时间，校零时的倒计时，从300秒开始递减，不可修改C.输入标气，进行斜率校准的标准CO气体浓度，可修改；D.报警阈值，检测浓度超过该浓度就发生声光警报，可修改，范围0-100E.保存时间，历史数据的存储间隔，可修改，范围0-604.2参数查看界面A.零点值，零点校准时所保存的参数，不可修改。

B.曲率值，校准时采用的参数，默认为900，调试状态下可修改，用户不可修改，如果强行修改，会引起测量错误。

C. 斜率值，斜率校准后的参数，每台仪器各不相同，一般在3500-5000之间，调试状态下可修改，用户不可修改，如果强行修改，会引起测量错误。

D.CO阈值和坏点阈值，数字滤波参数，默认值分别为30和150，调试状态下可修改，用户不可修改，如果强行修改，会引起测量错误。

E. 上传时间，采用电脑读取数据时，仪器向电脑传递实时检测浓度的时间间隔，可修改，范围1-60之间；5操作程序4.1 开机与测量：GXH-3015A便携式红外CO分析仪有两种供电方式，交流供电和蓄电池供电，仪器默认使用交流供电。

交流供电时，将面板上的“电池-外接”转换开关拨到“外接”处，将220V转10.95V电源适配器输出插头插在仪器面板的外接电源处，另一端连接到220V市电；无交流电源时，采用蓄电池供电，将面板上的“电池-外接”转换开关拨到“电池”处，按下电源“总开关’，红色指示灯亮。

触摸屏显示内容包括CO浓度（数字和仪表盘同时显示）、温度、湿度、时间、电池电量，仪器每秒钟更新一次数据。

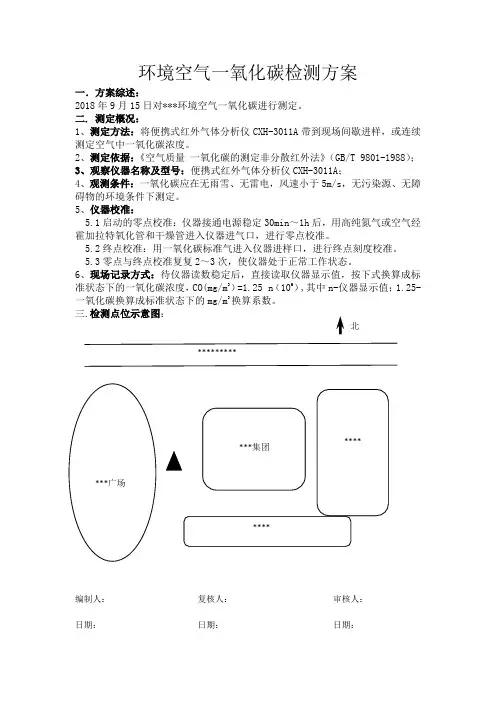

环境空气一氧化碳检测方案
一．方案综述：
2018年9月15日对***环境空气一氧化碳进行测定。

二. 测定概况：
1、测定方法：将便携式红外气体分析仪CXH-3011A 带到现场间歇进样，或连续测定空气中一氧化碳浓度。

2、测定依据：《空气质量 一氧化碳的测定非分散红外法》（GB/T 9801-1988）；
3、观察仪器名称及型号：便携式红外气体分析仪CXH-3011A ；
4、观测条件：一氧化碳应在无雨雪、无雷电，风速小于5m/s ，无污染源、无障碍物的环境条件下测定。

5、仪器校准：
5.1启动的零点校准：仪器接通电源稳定30min ～1h 后，用高纯氮气或空气经霍加拉特氧化管和干燥管进入仪器进气口，进行零点校准。

5.2终点校准：用一氧化碳标准气进入仪器进样口，进行终点刻度校准。

5.3零点与终点校准复复2～3次，使仪器处于正常工作状态。

6、现场记录方式：待仪器读数稳定后，直接读取仪器显示值，按下式换算成标准状态下的一氧化碳浓度，CO(mg/m 3）=1.25×n （106）,其中n-仪器显示值；1.25-一氧化碳换算成标准状态下的mg/m 3换算系数。

三.检测点位示意图：
北
*********
编制人： 复核人： 审核人：
日期： 日期： 日期：。

HXH-3000/3011BF便携式红外线分析器操作规程第 1 页共 2 页编号:CQTLCDC3H2103－2016 1、启动交流供电时将稳压电源标准插头插在仪器面板的“POWER”（电源）插座上，将电池/外接转换开关拨到“外接”处；电池供电时，将电池/外接开关拨到“电池”处，按下“电源开关”，液晶显示屏被点亮，这时仪器表头指示为电源电压。

外接供电时电压约6.0V，如太低应加交流调压器或稳压器；电池供电时电压应大于6.5V，否则需要充电。

2、校零点将仪器侧面板上的圆形切换阀拧到“零点”位置（红点对准“调零”，要拧到底）。

此时表头读数应在零点附近，如相差较远则调节侧面板上的零点电位器（零点1对应CO零点，零点2对应CO2零点），使CO读书在“0.0*10-6到2.0*10-6之间，CO2读书在“0.000%到0.020%”之间。

待读书稳定后按动“调零”键，仪器将自动保存零点初值，以后测量的数据将减去这个零点初值，调零结束。

按“确定”键直接退出，不保存这次的零点初值（但仍保留上次调零时的零点初值，此时防止用户误操作的一种措施）。

若仪器在短时间内快速测量，可以先预热10min后迅速进入测量状态（测量值可能会有误差，再次回零后可根据零点的变化进行修正）。

3、校终点将仪器侧面板上的圆形切换阀旋钮拧到“测量”位置。

（注：此时一定要将仪器面板上的“泵”键按下，让抽气泵停止运行），按如下操作：按动“↓”键将光标“→”移动到“一般测量”按“确定”键，进入测量选单，选择“开始测量”按动“确定”键，等到读数稳定后，。

（注：此时一定要将仪器面板上的“泵”键按下，让抽气泵停止运行。

）将带流量计的减压阀装在标准气瓶上装好，气嘴接橡皮管。

打开标准气第 2 页共 2 页编号:CQTLCDC3H2103－2016体总阀，再缓慢旋动减压阀旋杆，当气体流量大约为0.5L/min（有条件的可在入口串接流量计指示流量）时将皮管插到仪器入口“IN”处，使表头显示值上升约1min稳定，调侧面板上的终点电位器使显示值与标准气值相等（见气瓶标签）（终点1对应CO终点，终点2对应CO2终点）。

一氧化碳二氧化碳红外气体分析器使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一氧化碳二氧化碳红外气体分析器的使用流程如下：1. 开机准备将分析器接通电源，打开设备开关。

GXH-3010E型便携式红外线气体分析器操作维护规程一、概述GXH—3010E 型便携式红外线气体分析器是基于N DIR（Non-Dispersive Infra-Red）原理，即不分光红外线（也有文献翻译为非色散红外线）原理而设计制作的红外线气体分析器，其工作原理是被测气体对红外线的选择性吸收，是为环境监测、环境保护、农业与林业科研、人防系统、卫生监督及疾控中心研制的小型测量仪器。

仪器能快速、准确地对室内环境中的二氧化碳浓度进行检测。

因为仪器能用内置电池供电，所以还能实现对室外环境及野外作业场所的CO2进行检测。

仪器为线性化输出，直读浓度、液晶显示、保证三位有效数字。

仪器可使用交流与直流两种供电方式，并设有充电线路及充电保护，使用非常灵活方便。

仪器的光学部件结构先进、合理，可以可靠的长期运行。

仪器的关键器件采用进口或国产军品。

因此，整个仪器具有体积小、耗电省，可靠性高的特点。

本仪器的使用环境温度在（5~40）℃，相对湿度≤ 90% 。

周围环境没有腐蚀性气体及强烈的机械震动和电磁干扰。

本仪器对于不同的应用领域，可根椐用户的要求对测量成分、测量范围及有关指标做相应的调整，但都符合中华人民共和国国家计量检定规程JJG635-2011《一氧化碳、二氧化碳红外气体分析器》的要求，符合企标Q/HDHYU0002-2013《GXH—3010、GXH—3011 系列便携式红外线气体分析器》。

二、主要技术参数1.基本参数a) 测量范围：CO2：□0~0.500% 0~1.000%b)供电：DC：8.4V/2Ac)消耗功率：≤6Wd)仪器重量：≤2.7kge) 外型尺寸（mm）：210×172×852.仪器技术指标：a)线性误差：±2% FSb)重复性：<1%c)稳定性：零点漂移：±2% FS/h量程漂移：±2% FS/3hd)响应时间：T0~T90≤e)预热时间：10min3.仪器额定工作条件（室内）a) 环境温度：（5~40）℃b)相对湿度：≤90%c)大气压力：（70～106）kPad)电源电压：（220±22）V A C （外接电源供电时）电源频率：（50±1）Hz；e)工作位置：水平位置；4.测量气体进入仪器的被分析气体应符合下列条件：a) 含水量：相对湿度≤90％；b) 含尘量：＜0.1g/m3;c) 腐蚀性气体：（SO2、H2S、NH3……）＜0.005％；d) 温度：（5～40）℃；e) 流量：（0.5～1.5）L/min；三、仪器结构与工作原理1、仪器结构仪器的系统方框图如图一所示：图一仪器系统方框图1 2 3 41 显示器2 检查/测量转换开关3 进气口4 切换阀5 电源开关6 泵开关7 终点电位器8零点电位器图二 仪器示意图当仪器工作时，直流电机带动调制盘上的两种滤光片旋转，将红外线光源发出的能量调制成两种不同时间顺序的能量，一种是 3.9μ m 的参比能量， 一种是 4.26μ m 的分析能量。

红外一氧化碳分析仪安全操作及保养规程一、前言红外一氧化碳分析仪是一种用于检测一氧化碳浓度的仪器。

在使用过程中，为了保障员工的人身安全以及设备的正常运行，必须要遵守严格的操作规程和保养规定。

本文档主要介绍红外一氧化碳分析仪的安全操作及保养规程。

二、安全操作规程2.1 前期准备工作在操作红外一氧化碳分析仪之前，必须进行以下前期准备工作：1.打开仪器前检查电源线是否接好并通电；2.确认仪器内部线路连接是否齐全；3.预热仪器。

一般情况下，预热时间为30分钟左右，待显示屏正常后即可进行操作；4.检查仪器后面板通风孔是否清洁，确保通风良好；5.查看仪器使用说明书，了解仪器的使用方法和操作规程。

2.2 操作流程1.打开仪器电源；2.在显示屏上选择适当的测量方法，并输入相应的参数；3.取一定量的气体样本，并将其导入仪器内部进行检测；4.若气体浓度高于安全值，则及时报警并采取相应的措施；5.检测完成后，关闭仪器电源，并将其放置在安全区域内。

2.3 注意事项1.使用过程中，必须避免将水或其他液体溅到仪器内部；2.仪器不能受到重击或摔落，以免对内部电路造成损坏；3.严禁将其他物品放置在仪器上方；4.仪器有报警功能，若气体浓度超过安全值，则及时采取措施。

三、保养规程3.1 日常保养1.每次使用后，必须将仪器内部残留的气体排放干净；2.经常检查仪器背板的通风孔，保持其畅通；3.定期对仪器进行外部、内部清洁，并用干布擦拭干净；4.不要使用化学药品、溶剂或刷子等清洁仪器。

3.2 定期维护1.定期检查仪器内部线路连接是否紧固；2.定期检查仪器是否存在损坏或故障并及时修理或更换；3.定期进行仪器校准和维护，并保留维护记录；4.每个月对仪器进行一次全面检查和维护。

四、总结在使用红外一氧化碳分析仪时，必须严格遵守操作规程和保养规定，确保员工的人身安全和仪器的正常运行。

日常保养要做好，定期维护更要坚持，这样才能让仪器的性能更加稳定、使用寿命更长。

GXH —3011A1型便携式红外线分析器使用说明书北京市华云分析仪器研究所有限公司01080254号目录一、概述 (1)二、主要技术数据 (2)三、仪器结构与工作原理 (3)四、仪器各部分的名称及功能 (4)五、仪器操作方法 (6)六、仪器的故障及其排除 (10)七、仪器运输和保管 (10)八、成套性： (10)九、制造单位的保证 (11)感谢各位用户使用本仪器，为了能正确使用仪器，在使用前请仔细阅读使用说明书。

一、概述GXH-3011A1型便携式红外线分析器。

主要应用于环境监测领域、可在没有外接供电的情况下用仪器内部的电池工作实现移动检测；仪器在使用外接电源并经过充分预热后可以作为实验室仪器使用。

因此本仪器被广泛应用于环保、环监、卫生监督、疾病控制和科研院所及大学实验室。

仪器采用交流220V供电，并内置8.4V直流可充电电池,机内设有充电线路使用极为方便。

仪器光学部件采用多次反射气室,进口低噪音自稳速电机。

由于采用了国际上先进的气体滤波相关(G.F.C)技术使仪器具有极强的抗气体干扰能力和长期稳定性。

本仪器的使用环境温度在0℃~35℃；相对湿度不大于85%R.H。

周围环境不应有腐蚀性气体及强烈的机械震动和电磁干扰。

仪器可提供数字接口，并可根据需要选购专用微型打印机或专用数据处理软件（注：该软件能在计算机上显示单路或双路曲线，最大值、最小值、当前值和平均值等并能保存、计算和打印）该仪器符合中华人民共和国国家计量检定规程的要求。

仪器的主要技术特点如下：1、采用大屏幕数字显示及汉字提示,操作更加直观简便。

2、仪器具有定时定次采样技术，可实现无人自动运行。

3、具有存储、回放数据功能，并可以将存储数据传送至计算机进行数据处理，最大存储5000组数据。

4、具有实时数据传送功能，使用华云专用气体分析软件可与计算机连接，进行更详细的实时数据曲线显示。

5、能够实现ppm浓度或百分比浓度与mg/m3浓度的单位转化，可选任意一种单位显示。

G X H-3011A型便携式C O红外分析器期间核查作业指导书(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
GXH-3011A型便携式红外线CO分析器核查作业指导书
1 检查目的
为使实验室红外线CO分析器正常运行，确保检验数据的准确、可靠，特制定本方法。

2 适用范围：
适用于本实验室内部的GXH-3011A型便携式红外线CO分析器期间核查。

3 检查方法
按仪器设备操作规程开机运行，确保仪器电量充足，并用标气进行校正。

重复性：使用标准气体校正完毕后，以此为检测对象，三次测定气体浓度，测试中间抽取空气，CO浓度须降低到标准气体值70%以下方能再次检测，三次测定CO浓度均值与CO气体标准值相对偏差为重复性。

响应时间：抽取空气，使示值稳定，再抽取标准气体，并开始计时，当示值到达气体浓度90%的时间为响应时间。

依此测定三次，测定均值为响应时间。

4 评定依据：
以上方法作为评定仪器性能的依据是：JJG635-99技术规定及仪器参数，即要求：（1）重复性<1%；
（2）响应时间<10s。

5 期间核查周期
检定周期1年，在检定周期的中间进行期间核查。

6 期间核查结果处理
对以上核查结果，应填写“仪器设备期间核查记录”，于年底统一归档。

在期间核查过程中若发现仪器工作不正常或评定指标未能达到规定要求，应及时通知设备管理员，由设备管理员组织有关人员检修，检修后的仪器经核查或检定达到技术性能要求后方能投入使用。

22。

GXH—3011A1便携式红外线ＣＯ分析仪
一，原理及采用方式
1.不分光红外线气体分析法(NDIR)
本仪器是根据气体对红外线具有选择吸收的原理及郎伯-比尔定律而设计的。

具有体积小, 应快, 准确性高, 易于携带的特点, 能够连续测量室内外环境空气中的CO气体浓度值。

2.仪器内置泵, 可连续取样监测, 带有RS232接口, 可实时监测并将数据存储, 记录或与
计算机相连进行处理。

3.采用LCD大屏幕显示, 全功能菜单设置, 具有自动调零, 调终点, 量程切换, 全量程线
性化输出, ppm 与mg/m3转换，具有数据存储传输，计算平均值等功能，可通过串口与计算机通讯。

二，主要技术指标
1.粮程：ＣＯ：0-50.0ppm或0-200.0ppm（并可根据用户要求提供其它量程）
2.分辨率：0.1ppm
3.线性度：≤±１%F•S
4.重复性：≤０.５% F•S
5.零点漂移：≤±１%F•S／h
6.量程漂移：≤±１%F•S／3h
7.供电电源：交直流两用，220V AC或机内电池
8.重量：≤3kg
9.外形尺寸：245mm×190mm×85mm
10.选配件：RS232接口和数据实时采集处理系统软件
11.校准：配标气（可在现场进行标定）
12.过滤器：内置式过滤器，六通阀切换。

型红外线气体分析器安全操作及保养规程1. 引言型红外线气体分析器是一种常用的气体检测仪器，广泛应用于工业生产、环境监测等领域。

为了确保使用过程中的安全性和稳定性，本文将介绍型红外线气体分析器的安全操作及保养规程。

2. 安全操作规程2.1 操作前准备在使用型红外线气体分析器之前，需要进行以下操作前准备：•检查仪器的外观是否完好，如有损坏应及时修复或更换；•确保电源稳定，并接入稳定的电源插座；•检查气体供应管道及接口的连接情况，确保无漏气现象。

2.2 正确操作在进行气体分析时，应准确、规范地进行以下操作：•按照说明书正确设置气体分析器的参数，包括测量范围、设定报警阈值等；•打开气体供应，确保气体能够正常进入分析器；•监测气体的浓度变化，及时记录并分析相关数据；•在操作过程中，不要随意更改仪器的设置，以免造成错误的测量结果；•如果遇到异常情况，如故障报警，请按照操作手册的指引进行处理。

2.3 安全防护为了确保操作时的安全性，需要采取以下安全防护措施：•使用个人防护装备，如手套、护目镜等，保护好面部及手部；•避免直接接触气体，避免吸入有毒气体；•注意操作环境的通风情况，确保空气流通良好；•注意防止火源等可能导致气体爆炸的因素。

3. 保养规程3.1 日常清洁型红外线气体分析器需要定期进行日常清洁，以确保仪器正常工作。

清洁时需注意以下事项：•使用干净、柔软的布擦拭仪器表面，不要使用有腐蚀性的溶剂；•定期清理仪器的进气口和出气口，防止积尘导致测量结果不准确；•注意清理仪器的键盘和显示屏，保持其清晰、干净。

3.2 定期校准和维护为了确保测量结果的准确性和仪器的稳定性，需要定期进行校准和维护：•根据仪器的使用情况，制定合理的校准计划，进行定期的校准；•校准时需使用标准气体进行调校，确保测量结果与实际情况相符；•定期检查仪器的传感器和管路，确保其无损坏和堵塞情况。

3.3 存储和运输在存储和运输型红外线气体分析器时，需要注意以下事项：•仪器存储时应放置在干燥、通风的环境中，避免潮湿和高温环境；•使用专用的包装箱进行运输，避免碰撞和振动。
