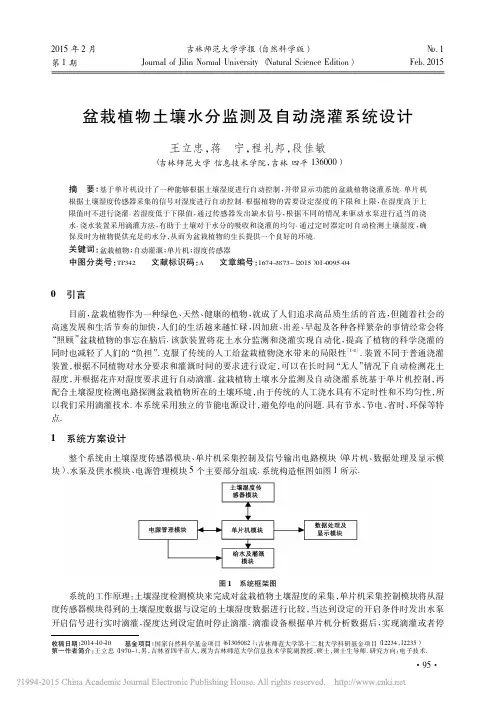

2015年2月吉林师范大学学报（自然科学版）ɴ．1第1期Journal of Jilin Normal University （Natural Science Edition ）Feb．2015收稿日期：2014-10-10基金项目：国家自然科学基金项目（61305082）；吉林师范大学第十二批大学科研基金项目（12234，12235）第一作者简介：王立忠（1970-），男，吉林省四平市人，现为吉林师范大学信息技术学院副教授，硕士，硕士生导师．研究方向：电子技术．盆栽植物土壤水分监测及自动浇灌系统设计王立忠，蒋宁，程礼邦，段佳敏（吉林师范大学信息技术学院，吉林四平136000）摘要：基于单片机设计了一种能够根据土壤湿度进行自动控制，并带显示功能的盆栽植物浇灌系统．单片机根据土壤湿度传感器采集的信号对湿度进行自动控制．根据植物的需要设定湿度的下限和上限，在湿度高于上限值时不进行浇灌．若湿度低于下限值，通过传感器发出缺水信号，根据不同的情况来驱动水泵进行适当的浇水．浇水装置采用滴灌方法，有助于土壤对于水分的吸收和浇灌的均匀．通过定时器定时自动检测土壤湿度，确保及时为植物提供充足的水分，从而为盆栽植物的生长提供一个良好的环境．关键词：盆栽植物；自动灌溉；单片机；湿度传感器中图分类号：TP342文献标识码：A 文章编号：1674-3873-（2015）01-0095-040引言目前，盆栽植物作为一种绿色、天然、健康的植物，就成了人们追求高品质生活的首选，但随着社会的高速发展和生活节奏的加快，人们的生活越来越忙碌，因加班、出差、早起及各种各样繁杂的事情经常会将“照顾”盆栽植物的事忘在脑后．该款装置将花土水分监测和浇灌实现自动化，提高了植物的科学浇灌的同时也减轻了人们的“负担”．克服了传统的人工给盆栽植物浇水带来的局限性［1-2］．装置不同于普通浇灌装置，根据不同植物对水分要求和灌溉时间的要求进行设定，可以在长时间“无人”情况下自动检测花土湿度，并根据花卉对湿度要求进行自动滴灌．盆栽植物土壤水分监测及自动浇灌系统基于单片机控制，再配合土壤湿度检测电路探测盆栽植物所在的土壤环境，由于传统的人工浇水具有不定时性和不均匀性，所以我们采用滴灌技术．本系统采用独立的节能电源设计，避免停电的问题．具有节水、节电、省时、环保等特点．1系统方案设计整个系统由土壤湿度传感器模块、单片机采集控制及信号输出电路模块（单片机、数据处理及显示模块）、水泵及供水模块、电源管理模块5个主要部分组成．系统构造框图如图1所示．图1系统框架图系统的工作原理：土壤湿度检测模块来完成对盆栽植物土壤湿度的采集，单片机采集控制模块将从湿度传感器模块得到的土壤湿度数据与设定的土壤湿度数据进行比较，当达到设定的开启条件时发出水泵开启信号进行实时滴灌，湿度达到设定值时停止滴灌．滴灌设备根据单片机分析数据后，实现滴灌或者停止滴灌，进而使土壤湿度处在适宜植物生长需求的最佳状态．1．1单片机选择此系统选用的是一款高性能、低成本、低功耗的STC89C52单片机．它具有功能更强，速度更快，寿命更长，价格更低的特点．单片机引脚功能说明表1所示．表1单片机引脚功能引脚功能引脚功能P0^0 P0^7LCD1602并行数据端P2^5LCD1602器件使能端P1^3模式切换P2^6LCD1602读写控制端P1^4时间调整P2^7LCD1602数据命令端P1^5定时设置P3^2PCF8591串行时钟端P1^6按键减P3^3PCF 8591串行数据端P1^7按键加P3^5DS1302串行时钟端P2^3继电器控制端P3^6DS1302串行数据端P2^4蜂鸣器控制端P3^7DS1302读写使能端1．2土壤湿度信号采集及处理由于土壤中含有矿物质离子，这些矿物质离子都溶解在土壤中的水中．如果将两个电极插入土壤中，电极之间就可以通过这些离子导电．通过测量两电极之间的电阻值来表征土壤湿度的大小［3-5］．由于两级间的电阻与电压成正比，所以通过计算两级的电压来表征土壤湿度．在测量电压之前，需将传感器得到的模拟电压信号经过A /D 转换成数字信号以便单片机处理．图2土壤湿度信号采集及处理电路选择YL-69土壤湿度传感器模块．传感器得到的模拟电压通过精密半波整流电路进行整流，再经过滤波电路滤波，之后通过A /D 转换送给单片机处理．为了方便精确测量，我们选择用交流电源给土壤湿度传感器供电，因为如果使用直流电源，两电极间会发生极化现象，会影响电压的测量．交流电源取自所用单片机的模拟输出端，该端出来有正弦波分量和直流分量，经过电容隔直后给传感器供正弦交流电压．土壤湿度信号采集及处理电路如图2所示．YL-69土壤湿度传感器工作电压3．3 5V ，测量范围为0 100%ＲH ，且误差在ʃ3%之间．除了水生花卉和旱生花卉外，中性花卉需要土壤湿润，耐湿程度不同，高湿度的要求相对湿度不超过80%，YL-69完全满足盆栽植物（如兰花、龟背竹、含笑等）的生长要求．1．3数据处理及显示模块数据处理及显示模块是由A /D 转换电路、STC89C52单片机和继电器控制电路组成，单片机处理模块是系统的核心．此系统滴灌方式分为定时和自动两个模式．自动模式就是通过采集土壤湿度检测模块传递的实时土壤湿度信号，与设定的湿度数据进行对比，然后输出信号使继电器控制电路控制水泵的开关，从而进行对盆栽植物的实时灌水．定时模式是通过设定浇灌时间和浇灌的时长来进行浇灌设定．两种模式的数据变化信息可通过液晶器进行显示．显示器采用液晶LCD1602模块，可以显示16*2共32个7*7点阵字符，显示界面丰富直观［6-8］．定时和自动两个模式两种显示界面是通过切换实现的．自动模式显示界面分为上下两部分：上方为浇灌的湿度下限；下方为当前湿度值．定时模式为T 和S 两段：T 代表的是浇灌时长（0 59s ）；S 代表的是浇灌定时的时间，如图3所示．图3自动模式（左）与定时模式（右）1．4水泵及供水模块水泵及供水模块中的采用滴灌管有助于节水和均与浇灌，低音水泵不影响正常生活，并且自带储水罐．水泵开始工作后，通过滴灌管进行系统的供水工作，在供水的过程中每30s（根据滴管口径调节）会由土壤湿度检测模块进行湿度的实时监测．当达到合适的湿度值的时候电磁阀和水泵停止工作．1．5电源管理系统盆栽植物土壤水分监测及自动浇灌模块的电源特别重要．水泵采用12V电源供电，通过市电经过降压、稳压和滤波处理的直流稳压电源．独立电源方面采用的是基于LM2576-5．0的开关电源模块，将大容量锂电池的11．1V电压转换到稳定的5．0V电源，供给整个系统使用．电源管理模块如图4所示．1．6电路原理说明系统的控制电路由A/D转换电路、STC89C52单片机和相应的振荡、复位电路、继电器控制电路组成单片机采集控制及信号输出模块是整个测控系统的核心［9］．通过采集土壤湿度检测模块传递的实时土壤湿度信号，与设定的土壤湿度数据进行对比，然后输出信号使继电器控制电路控制电磁阀门的开关，从而进行对盆栽植物的实时灌水．2软件设计盆栽植物土壤水分监测及自动浇灌模块的程序结构是主程序以及按键扫描处理、时间、土壤湿度数据采集、数据处理、显示、电机驱动等子程序组成，如图5所示．图4电源管理系统图5程序结构图在设计中，整个程序采用C语言在Keil uVision4种进行编写调试．系统采用模块化设计，模块化设计可以使程序结构清晰，易读，稳定性好，便于调试［10-11］．整个系统操作操作方法为当开启系统后进入主函数，初始化化函数变量及初始化传感器模块，进入按键扫描函数，通过按键选择系统的工作模式，在自动控制模式下，调用土壤湿度数据采集函数，采集当前土壤湿度值，并通过数据处理程序对湿度值进行分析，当湿度值小于预设值时，进入水泵电机驱动函数，开启灌溉功能，直到达到湿度预设值，停止灌溉；在定时模式下，可通过按键扫描函数，对定时时间进行设置，在该模式下，调用时间程序，当达到定时时间时，进入电机驱动函数，开启灌溉功能，当灌溉时间到时停止灌溉，整个操作过程均可实现液晶显示．具体流程图如图6所示．图6程序流程图3总结随着智能生活智能家居业务的不断拓展，盆栽植物土壤水分测控系统及灌溉系统因较低的设备投入，且不需要专门维护、检修，并且克服了传统的人工浇水的不定时性和不准确性，又避免了传统水分控制系统因不准确性而造成的过涝等不足．加上整个设计全程都是智能化、自动化、节能化设计．使其既符合现在都市人智能生活的主题，也响应国家建设绿色环保节能的号召．此系统必将是一款适合都市人生活的家居必备产品．特别是它的拓展潜力巨大，可以加装温度传感器，空气湿度传感器，烟雾探测装置．只需加装单片机的数量和控制程序来实现更多实用功能．参考文献［1］陈晓楠，张慧．基于单片机的温湿度控制系统的设计［J］．电子制作，2014，（6）：1 2．［2］王武礼，杨华．基于SHT11的粮仓温湿度测控系统的设计［J］．仪表技术与传感器，2010，（9）：50 51．［3］吴湘剑，王慧，蔡进科．家用小范围环境控制系统［J］．现代电子技术，2010，（18）：38 41．［4］赵鸿图．基于单片机的温度控制系统设计与实现［J］．微计算机信息，2008，24（9）：54 56．［5］易顺明，赵海兰，袁然．基于单片机的大棚温湿度控制系统设计［J］．现代电子技术，2011，34（7）：7 15．［6］王立忠，孙汉林，张为家，等．可视无线搜救机器人控制系统研制［J］．吉林师范大学学报（自然科学版），2013，34（4）：101 103．［7］夏晓南．基于单片机的温箱温度和湿度的控制［J］．现代电子技术，2008，24（5）：117 119．［8］王慧．基于AT89S51的蔬菜大棚温控系统设计［J］．农业科技与装备，2011，（8）：25 27．［9］杨庆．蔬菜大棚多点温度测控系统的设计与实现［J］．湖北民族学院学报（自然科学版），2008，26（2）：187 189．［10］王春武，刘春玲，秦政坤，等．基于MPC82G516单片机智能小车教学实验设计实例［J］．吉林师范大学学报（自然科学版），2012，33（1）：135 136，140．［11］张新荣．基于单片机的多路温度监测系统设计［J］．工业控制计算机，2010，23（7）：95 98．The Design of Pot Plants Soil Moisture Monitoringand Automatic Watering SystemWANG Li-zhong，JIANG Ning，CHENG Li-bang，DUAN Jia-min（College of Information＆Technology，Jilin Normal University，Siping136000，China）Abstract：A pot plants watering system which was automatically controlled in accordance with soil humidity and provided with an LCD display was designed based on single chip microcomputer．According to the signal collected by the humidity sensor，the humidity of the soil was automatically controlled by single chip microcomputer．The lower and upper limits were set based on the moisture required by plants．No watering was needed when the humidity was higher than the upper limit．If the humidity was lower than the lower limit，a water lack would be signaled by the humidity sensor，and then the water pump would be driven to properly water the plants under different conditions．Dripping irrigation method was used in the watering equipment，which was helpful for the moisture absorbing by soil and the uniformity of watering．A timer was used to automatically detect the humidity at regulate time，so as to ensure the plants timely provided with adequate water，and thus provided a good environment for the growth of pot plants．Key words：pot plants；automatic watering；single chip microcomputer；humidity sensor（责任编辑：郎集会）。

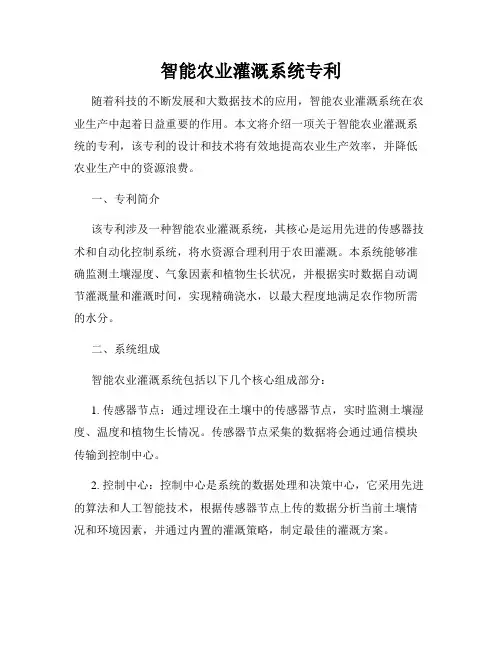

智能农业灌溉系统专利随着科技的不断发展和大数据技术的应用，智能农业灌溉系统在农业生产中起着日益重要的作用。

本文将介绍一项关于智能农业灌溉系统的专利，该专利的设计和技术将有效地提高农业生产效率，并降低农业生产中的资源浪费。

一、专利简介该专利涉及一种智能农业灌溉系统，其核心是运用先进的传感器技术和自动化控制系统，将水资源合理利用于农田灌溉。

本系统能够准确监测土壤湿度、气象因素和植物生长状况，并根据实时数据自动调节灌溉量和灌溉时间，实现精确浇水，以最大程度地满足农作物所需的水分。

二、系统组成智能农业灌溉系统包括以下几个核心组成部分：1. 传感器节点：通过埋设在土壤中的传感器节点，实时监测土壤湿度、温度和植物生长情况。

传感器节点采集的数据将会通过通信模块传输到控制中心。

2. 控制中心：控制中心是系统的数据处理和决策中心，它采用先进的算法和人工智能技术，根据传感器节点上传的数据分析当前土壤情况和环境因素，并通过内置的灌溉策略，制定最佳的灌溉方案。

3. 自动灌溉系统：自动灌溉系统是智能农业灌溉系统的重要组成部分。

根据控制中心的指令和灌溉方案，自动灌溉系统会自动开启或关闭灌溉设备，实现对农田的准确灌溉。

4. 数据采集和存储设备：智能农业灌溉系统还包括数据采集和存储设备，用于存储传感器节点收集的数据，并提供给控制中心进行数据分析。

三、系统工作原理智能农业灌溉系统的工作原理如下：1. 数据采集：传感器节点通过监测土壤湿度、温度和植物生长情况等数据，并将采集的数据传输到控制中心。

2. 数据分析：控制中心对传感器节点上传的数据进行分析和处理，结合预设的灌溉策略，制定最佳的灌溉方案。

3. 灌溉执行：控制中心将灌溉方案传输给自动灌溉系统，自动灌溉系统根据指令和方案控制灌溉设备，实现对农田的精确灌溉。

4. 数据存储和反馈：系统将采集的数据存储在数据采集和存储设备中，以备后续分析和查阅。

同时，系统还可以向农户提供实时的灌溉情况和农田的生长趋势反馈，帮助农户了解农田状况。

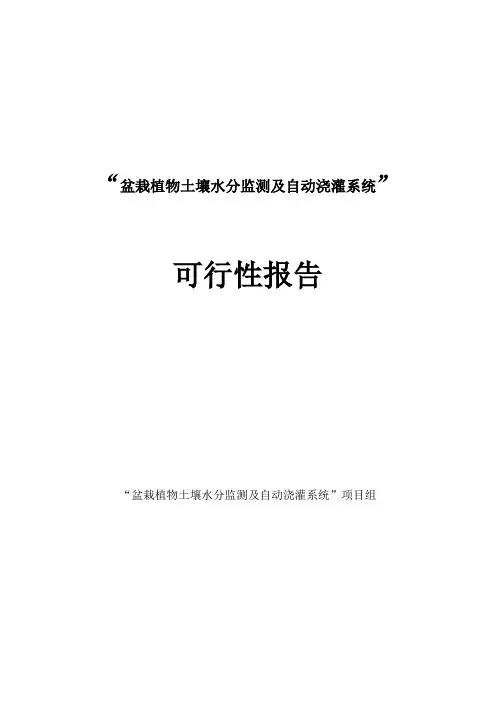

“盆栽植物土壤水分监测及自动浇灌系统”可行性报告“盆栽植物土壤水分监测及自动浇灌系统”项目组盆栽植物越来越受到城市居民的喜爱，由于现在城市的生活节奏紧张，人们经常由于工作忙碌而忽略了养殖的盆栽植物，经常忘记给盆栽植物浇水而使植物枯死，或者由于一次浇水过多而使一些喜干的植物涝死，盆栽植物土壤水分监测及自动浇灌系统使土壤湿度控制在有利于植物生长的湿度范围内，有效避免了因过涝或过干而给植物造成的影响，确保植物能够正常生长、开花、结果。

引言目前，盆栽植物越来越受到城市居民的喜爱，为了克服传统的人工给盆栽植物浇水带来的局限性，盆栽植物土壤水分监测及自动浇灌系统基于单片机控制，再配合土壤湿度检测电路设备探测盆栽植物所在的土壤环境，电磁阀门和可以根据不同植物进行滴灌灌溉方式的灌头，既克服了传统的人工浇水的不定时性和不准确性，又避免了以往水分控制系统的不准确性而造成的过涝等，因此采用土壤湿度监测模块，单片机控制模块，电磁阀门灌水模块、灌溉及供水系统所构成的盆栽植物土壤水分测控系统及灌溉装置以降低设备投入，同时也不用自己去专门维护、检修，是比较理想的选择。

一、系统方案设计整个系统有土壤湿度检测模块、单片机采集控制及信号输出电路模块、电磁阀滴灌模块、水泵及供水系统四个主要部分组成整个系统的工作原理为:土壤湿度检测模块来完成对盆栽植物土壤湿度的采集；单片机采集控制系统将采集到的土壤湿度数据与设定的土壤湿度数据进行比较，进行实时灌水，达到设定值时停止灌水；电磁阀及滴灌设备用来实现根据单片机经过分析数据后，实现灌水或者停止灌水；进而使土壤湿度处在适宜植物生长需求的最佳状态。

二、系统硬件电路设计由A/D转换电路、STC89C52单片机和相应的振荡、复位电路、继电器控制电路组成单片机采集控制及信号输出模块是整个测控系统的核心。

通过采集土壤湿度检测模块传递的实时土壤湿度信号，与设定的土壤湿度数据进行对比，然后输出信号使继电器控制电路控制电磁阀门的开关，从而进行对盆栽植物的实时灌水。
