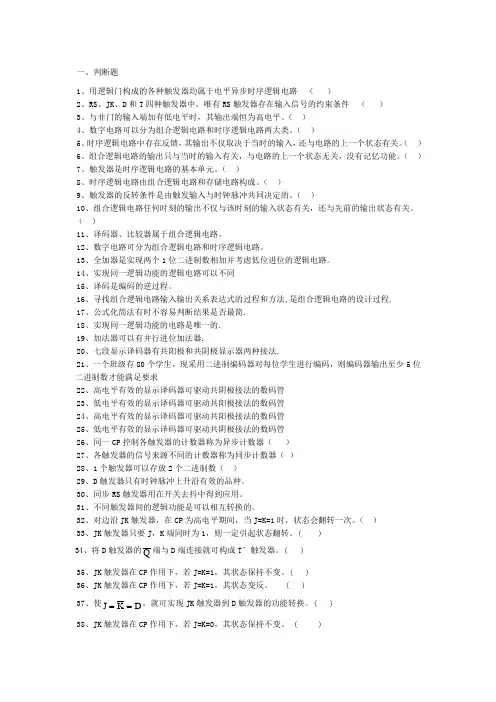

一、判断题
1、用逻辑门构成的各种触发器均属于电平异步时序逻辑电路 ( )
2、RS、JK、D和T四种触发器中,唯有RS触发器存在输入信号的约束条件 ( )
3、与非门的输入端加有低电平时,其输出端恒为高电平。( )
4、数字电路可以分为组合逻辑电路和时序逻辑电路两大类。( )
5、时序逻辑电路中存在反馈,其输出不仅取决于当时的输入,还与电路的上一个状态有关。( )
6、组合逻辑电路的输出只与当时的输入有关,与电路的上一个状态无关,没有记忆功能。( )
7、触发器是时序逻辑电路的基本单元。( )
8、时序逻辑电路由组合逻辑电路和存储电路构成。( )
9、触发器的反转条件是由触发输入与时钟脉冲共同决定的。( )
10、组合逻辑电路任何时刻的输出不仅与该时刻的输入状态有关,还与先前的输出状态有关。( )
11、译码器、比较器属于组合逻辑电路。
12、数字电路可分为组合逻辑电路和时序逻辑电路。
13、全加器是实现两个1位二进制数相加并考虑低位进位的逻辑电路。
14、实现同一逻辑功能的逻辑电路可以不同
15、译码是编码的逆过程。
16、寻找组合逻辑电路输入输出关系表达式的过程和方法,是组合逻辑电路的设计过程.
17、公式化简法有时不容易判断结果是否最简.
18、实现同一逻辑功能的电路是唯一的.
19、加法器可以有并行进位加法器.
20、七段显示译码器有共阳极和共阴极显示器两种接法.
21、一个班级有80个学生,现采用二进制编码器对每位学生进行编码,则编码器输出至少5位二进制数才能满足要求
22、高电平有效的显示译码器可驱动共阴极接法的数码管
23、低电平有效的显示译码器可驱动共阳极接法的数码管
24、高电平有效的显示译码器可驱动共阳极接法的数码管
25、低电平有效的显示译码器可驱动共阴极接法的数码管
26、同一CP控制各触发器的计数器称为异步计数器( )
27、各触发器的信号来源不同的计数器称为同步计数器( )
1 触发器习题
一、 单选题
1.能够存储 0、1 二进制信息的器件是( )
A.TTL门 B.CMOS门
C.触发器 D.译码器
2.触发器是一种( )
A.双稳态电路 B.单稳态电路
C.无稳态电路 D.三稳态电路
3.用与非门构成的基本RS触发器处于置 1 状态时,其输入信号 RS 、 应为 ( )
A.00RS B.01RS
C.10RS D.11RS
4.用与非门构成的基本RS触发器,当输入信号 RS 、 时,其逻辑功能为 ( )
A.置 1 B.置 0
C.保 持 D.不 定
5.下列触发器中,输入信号直接控制输出状态的是( )
A.基本RS触发器 B.钟控RS触发器
C.主从JK触发器 D.维持阻塞D触发器
6.使触发器的状态变化分两步完成的触发方式是( ) 。
A.主从触发方式 B.边沿触发方式
C.电平触发方式 D.维持阻塞触发方式
7.时钟触发器产生空翻现象的原因是因为采用了( )
A.主从触发方式 B.边沿触发方式
1 参考练习题 一、 单项选择题 1、在 情况下,“或非”运算的结果是逻辑“1”。 A.全部输入为1 B.仅一个输入为1 C.仅一个输入为0 D.全部输入为0 2、下列逻辑式中,不正确的是 。 A.BAA⊙B B. A+BC=(A+B)(A+C) C. CAABCB D.CBACBA 3、八选一数据选择器,其中地址输入端有 个。 A. 2 B.3 C.4 D.8 4、在下列逻辑部件中,不属于组合逻辑部件的是 。 A.译码器 B.编码器 C.全加器 D.触发器 5、通常时序电路中一定都包含有 。 A.触发器 B.组合逻辑电路 C.移位寄存器 D.译码器 6、下列触发器中对输入没有约束条件的是 。 A.基本RS触发器 B.主从RS触发器 C. 同步RS触发器 D.边沿JK触发器 7、同步时序电路和异步时序电路比较,其差异在于后者 。 A.没有触发器 B.没有统一的时钟脉冲控制 C. 没有稳定的状态 D.输出只与状态有关而与输入无关 8、PROM可写入信息的次数为 。 A. 0次 B.一次 C. 多次 D.任意次 9、要用可编程逻辑器件PLD设计实现预期的逻辑功能, 。 A. 只需要计算机 B.只需要开发软件 C. 计算机和开发软件都需要 D. 计算机和开发软件都不需要 10、 FPGA器件是指 。 A.随机存取存储器 B. 可编程逻辑阵列器件 C.通用阵列逻辑器件 D. 现场可编程门阵列器件 二、 填空题 1、在负逻辑体制中,逻辑电路的输入、输出高电平赋值为 0 ,低电平赋值为 1 。 2、三态门在其 使能 端的信号无效时,输出呈现高阻状态。 3、能在输入为n个变量的情况下,产生2n个最小项输出的逻辑部件为 二进制译码器 。 4、具有16位地址码(A0~A15)、可同时存取8位数据的RAM集成片,其存储容量为 216 *8 。 5、在数字系统中,要把并行数据转换成串行数据,或把串行数据转换成并行数据,应选用的数字部件为 寄存器 。 2 三 、简单分析题 1、 (1) 试分析下图所示电路,写出输出F和Y的逻辑表达式; (2) 列出真值表; (3) 试画出只用2个芯片实现该电路逻辑功能的逻辑图。 2、试分析如图(a)所示的时序电路, (1) 列出其输出方程、驱动方程和次态方程; (2) 设电路的初始状态为0,画出在图(b)所示波形作用下,Q和Z的波形图。 CPXQZ(b)=1JKQQClCPXZ(a)Q B C =1 =1 & & F Y & & A 3 四、综合分析与设计题 1、试分析如图所示的两相脉冲产生电路。设触发器的初始状态为0,试画出在CP的作用下输出Φ1 、Φ2的波形,并说明Φ1 和Φ2的相位差。 2、试用同步十进制可逆计数器(双时钟,可预置)74LS192设计下列两种计数器: (1) 八进制计数器; (2) 60进制加法和减法计数器(由00到59D递增计数、59D 到00递减计数)。 ( 说明:CPU: 加计数时钟输入 CPD:减计数时钟输入;LD预置控制输入(低电平有效) CR:复位输入(高电平有效),D.C.B.A:预置输入 ,CO:进位输出,加计数到1001后,输出负脉冲。BO:借位输出,减计数到0000后,输出负脉冲。以下是管脚图 ) 3、试用设计一个101序列信号检测器,用来检测串行二进制代码。要求:①每当连续输入1、0、1时,检测器输出Z为“1”,否则,输出为“0”;②试画出其原始状态图并进行状态化简和状态编码。 Φ1 1J 1J 1K 1K +5V +5V +5V +5V CP & & ≥1 Φ2 C1 C1 Q Q Q Q Φ1
1 第一章 数制与码制
一、单项选择题:
1. 十进制数32转换为二进制数为(C) A、1000 B、10000 C、100000 D、1000000
2. 二进制数11111100001转换为十六进制数为(D ) A、FE1H B、FC2H C、7D1H D、7E1H
3. 十进制数36转换为8421BCD码为( C) A、00100100 B、00110100 C、00110110 D、11110110
4. 一位十六进制数可以用(C )位二进制数来表示。 A、 1 B、 2 C、 4 D、 16
5. 十进制数25用8421BCD码表示为( B ) 。 A、10 101 B、0010 0101 C、100101 D、10101
6.十进制数35转换为8421BCD码为( B ) A、 00100100 B、 00110101 C、 00100011 D、
00110110
7.三位二进制数码可以表示的状态是( D )。 A、 2 B、 4 C、 6 D、 8
8.十进制数25转换为二进制数为( D )。 A、 110001 B、 10111 C、 10011 D、 11001
9.BCD代码为(100011000100)表示的数为(594)10,则该BCD代码为( )。
A、 8421BCD码 B、余3 BCD码 C、 5421BCD码 D、 2421BCD码 (C)
10.与二进制数00100011相应的十进制数是( B )。 A、 35 B、 19 C、 23 D、 67
11. 是8421BCD码的是( B )。 A、1010 B、0101 C、1100 D、1101
