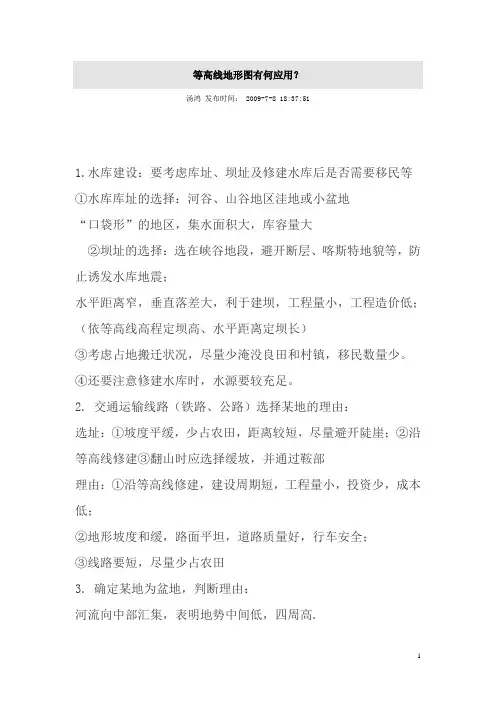

1 等高线地形图有何应用？
汤鸿 发布时间： 2009-7-8 18:37:51
1.水库建设：要考虑库址、坝址及修建水库后是否需要移民等
①水库库址的选择：河谷、山谷地区洼地或小盆地
“口袋形”的地区，集水面积大，库容量大
②坝址的选择：选在峡谷地段，避开断层、喀斯特地貌等，防止诱发水库地震；
水平距离窄，垂直落差大，利于建坝，工程量小，工程造价低；
（依等高线高程定坝高、水平距离定坝长）
③考虑占地搬迁状况，尽量少淹没良田和村镇，移民数量少。
④还要注意修建水库时，水源要较充足。
2. 交通运输线路（铁路、公路）选择某地的理由：
选址：①坡度平缓，少占农田，距离较短，尽量避开陡崖；②沿等高线修建③翻山时应选择缓坡，并通过鞍部
理由：①沿等高线修建，建设周期短，工程量小，投资少，成本低；
②地形坡度和缓，路面平坦，道路质量好，行车安全；
③线路要短，尽量少占农田
3. 确定某地为盆地，判断理由：
河流向中部汇集，表明地势中间低，四周高. 2 4.引水工程选择某地的理由：
① 由高出往低处引水，河水可顺地势自流；
② 引水线路尽可能短，尽量避免通过山脊障碍
5.选择某地为梯田的理由：
该地地势平缓，坡度较小，在此开垦梯田，既扩大耕地面积，又利于水土保持，
达到生态、经济、社会效益的统一，实现可持续发展.
6.建港口、海滨浴场
港口选址：等深线密集、避风的海湾，避开含沙量大的河流。
选址理由：等深线密集，水深；有避风的港湾，利于船舶停泊；避开含沙量大的河流，避免河道淤塞
浴场一般选在等深线稀疏、水浅的海滨缓坡，沙滩广布的沙岸。
7.建疗养院
选址：一般选在城郊山地向阳坡，有林木覆盖，空气清新的地方。
原因：阳光充足、通风条件好、温度湿度适宜
8.坡度问题：一看等高线疏密，密集的地方坡度陡，稀疏的地方坡度缓；
例：登山选择某线路，原因：该地等高线稀疏，地形坡度较小，爬坡容易.
浅谈等高线地形图的判读和应用
等值线内容是高考地理的重要组成部分，它包括等高线、等深线、等温线、等压线等等，虽然各类等值线的特征、判读有差异，但万变不离其宗，本文仅以近几年来高考地理试题中出现频率较高的等高线为例，谈谈其判读和应用，以期对备考中的老师和同学产生一点启迪，达举一反三，触类旁通之功能。
一、等高线的基本特征
1.同线等高:同一条等高线上的海拔高度相同，相邻两条等高线，其高差也相同。
2.等高距全图一致:等高距即相邻两条等高线之间的高度差。图上所有标注高度均为海拔高度，单位为米。“0米”表示海平面，正值表示高出海平面，负值表示低于海平面。
3.等高线均为闭合曲线:闭合圈有大有小，小圈在本图内闭合，如盆地或山地。大圈在图中看不到闭合，而中断在图框边上（这是因为受测绘区范围的限制），但一定会在相邻的拼接起来的多张图幅中闭合。
4.等高线一般不相交、不重合，但有时也会看到重合，这说明该处是陡崖。
5.等高线疏密反映坡度的陡缓：”密陡疏缓”，即等高线密表示山坡陡，等高线疏表示山坡缓。
6.等高线与山脊线或山谷线垂直相交。山脊线为流域的分水线，山谷线为河流的集水线。 7.等高线向高值处弯曲的部分为山谷，可能有小河分布；等高线向低值处弯曲的部分为山脊；相邻两个山顶的中间部分为鞍部，鞍部是山谷线最高处,山脊线最低处；多条等高线重叠处为陡崖。
8.示坡线表示坡度降低的方向：在等高线图上画着的垂直于等高线的“短直线”，叫示坡线，它总是指向坡度降低的方向，故又叫做降坡线。
9.从山顶向四周，等高线先密后疏，为“凹形坡”；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。
10.特殊的或规则的等高线地图：往往是火山、沙丘，或者是由人类活动造成的，如梯田、大坝等。
二、等高线地形图的判读
根据等高线的基本特征，可以完成等高线地形图的基本判读，一般有以下五种基本方法：
1.等高线延伸方向：等高线延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，如果是谷地则为水流方向。
南方CASS内业基本作图--绘制等高线、添加注记和图框教程
【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程
本例教程高清视频下载地址：
优酷播放地址：
一、系统环境：
1.1 操作系统 WIN XP ；
1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （破解版下载：）
二、实例数据：
野外测点CASS坐标格式数据： \Program
Files\CASS70\DEMO\ STUDY.DAT ，为CASS7.1安装目录内自带实例数据）。
在“南方CASS内业基本作图--野外测记草图法绘制常见地物教程（单击打开）”中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”（下载地址：nag）。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图
框等。下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰
3.1 切换展点注记
单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。如下图所示。
3.2 展高程点
●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program
Files\CASS70\DEMO\STUDY.DAT。如下图所示
●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。展会出间距为10米的高程圆点和高程数值注记。由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
等高线地形图的371317523.doc

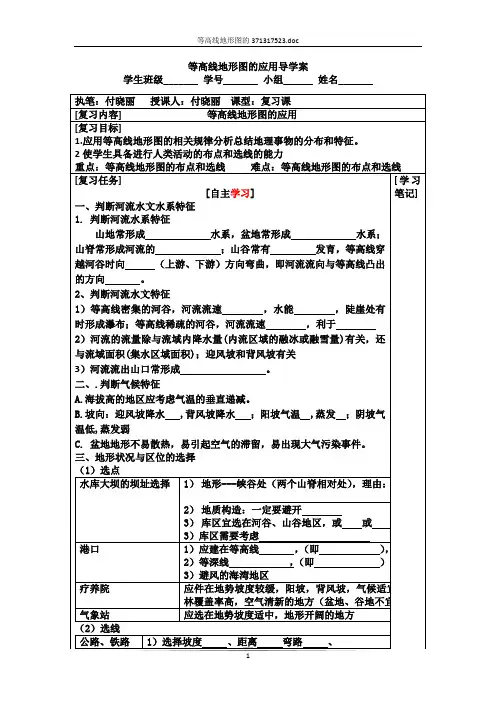

1 等高线地形图的应用导学案
学生班级_______ 学号_______ 小组______ 姓名_______
执笔：付晓丽 授课人：付晓丽 课型：复习课
[复习内容] 等高线地形图的应用
[复习目标]
1.应用等高线地形图的相关规律分析总结地理事物的分布和特征。
2使学生具备进行人类活动的布点和选线的能力
重点：等高线地形图的布点和选线 难点：等高线地形图的布点和选线
[复习任务]
[自主学习]
一、判断河流水文水系特征
1. 判断河流水系特征
山地常形成 水系，盆地常形成 水系；山脊常形成河流的 ；山谷常有 发育，等高线穿越河谷时向 （上游、下游）方向弯曲，即河流流向与等高线凸出的方向 。
2、判断河流水文特征
1）等高线密集的河谷，河流流速 ，水能 ，陡崖处有时形成瀑布；等高线稀疏的河谷，河流流速 ，利于
2）河流的流量除与流域内降水量(内流区域的融冰或融雪量)有关，还与流域面积(集水区域面积)；迎风坡和背风坡有关
3）河流流出山口常形成 。
二、.判断气候特征
A.海拔高的地区应考虑气温的垂直递减。
B.坡向：迎风坡降水 ,背风坡降水 ；阳坡气温 ,蒸发 ；阴坡气温低,蒸发弱
C. 盆地地形不易散热，易引起空气的滞留，易出现大气污染事件。
三、地形状况与区位的选择
（1）选点
水库大坝的坝址选择 1） 地形---峡谷处（两个山脊相对处），理由：
2） 地质构造：一定要避开
3） 库区宜选在河谷、山谷地区，或 或
3）库区需要考虑
