1 等高线地形图的应用导学案
学生班级_______ 学号_______ 小组______ 姓名_______
执笔：付晓丽 授课人：付晓丽 课型：复习课
[复习内容] 等高线地形图的应用
[复习目标]
1.应用等高线地形图的相关规律分析总结地理事物的分布和特征。
2使学生具备进行人类活动的布点和选线的能力
重点：等高线地形图的布点和选线 难点：等高线地形图的布点和选线
[复习任务]
[自主学习]
一、判断河流水文水系特征
1. 判断河流水系特征
山地常形成 水系，盆地常形成 水系；山脊常形成河流的 ；山谷常有 发育，等高线穿越河谷时向 （上游、下游）方向弯曲，即河流流向与等高线凸出的方向 。
2、判断河流水文特征
1）等高线密集的河谷，河流流速 ，水能 ，陡崖处有时形成瀑布；等高线稀疏的河谷，河流流速 ，利于
2）河流的流量除与流域内降水量(内流区域的融冰或融雪量)有关，还与流域面积(集水区域面积)；迎风坡和背风坡有关
3）河流流出山口常形成 。
二、.判断气候特征
A.海拔高的地区应考虑气温的垂直递减。
B.坡向：迎风坡降水 ,背风坡降水 ；阳坡气温 ,蒸发 ；阴坡气温低,蒸发弱
C. 盆地地形不易散热，易引起空气的滞留，易出现大气污染事件。
三、地形状况与区位的选择
（1）选点
水库大坝的坝址选择 1） 地形---峡谷处（两个山脊相对处），理由：
2） 地质构造：一定要避开
3） 库区宜选在河谷、山谷地区，或 或
3）库区需要考虑
1 / 5
等高线地形图的应用
一、判断部位名称：
山顶：等高线闭合，中间高四周低。 山脊：等高线向低处弯曲。
山谷：等高线向高处弯曲。 鞍部：两个相邻山顶的中间部分。
陡崖：等高线重合处。
二、比例尺问题：
1.比例尺三种表示表示方式是数字式、线段式和文字式，比例尺三种表示方式间的相互转化。
2.比例尺公式的计算。
比例尺=图上距离/实地距离； 图上距离=实地距离×比例尺； 实地距离=图上距离/比例尺。
三．相对高度：
标注在等高线上的数字，是该条等高线经过地的海拔高度，在同一条等线上，海拔高度相同；
等高线地形图上，相邻两条等高线间的高程差叫等高距，同一副等高线地形图上等高距不变；
相对高度为两地的海拔高度之差。
四．定方向：
面对地图，上北下南，左西右东。在此基础上，还可再分出东北、东南、西南、西北的方向。在有指向标的地图上，要根据指向标来定方向。在判别方向时，应采用平移指向标确定。指向标的箭头所指方向为北方，但不一定指图的下方，因此，可以通过旋转，使箭头向上，再根据上北下南，左西右东来确定其他方向。
五．爬山运动： 2 / 5
等高线稀疏，坡度缓和，易于爬山；等高线稠密，坡度陡峻，越难于爬山。
六．攀岩运动与观赏瀑布：
攀岩与观赏瀑布最好选择在陡崖。
七．小河、水库与大坝：
小河常形成与山谷之中，山脚的口袋型洼地、小盆地，因为有较大的集水面积适宜建设水库，大坝的坝址宜选择在河流流出的洼地或小盆地的最窄处，利于施工和减少工程量。
八．修路：
沿等高线修筑，可减少修路的工程量，道路平坦,利于车辆行驶。
九．气温：
读出任何两点的海拔高度，计算出这两点的相对高度，进一步求出它的气温差.
海拔越高，气温越低，海拔每升高100米，气温下降0.6℃。
十.居民区：
依山傍水、靠近水源、河段上游、地势平坦开阔、向阳坡、上风向、交通便利、远离污染源以减少大气和水体污染的地方。

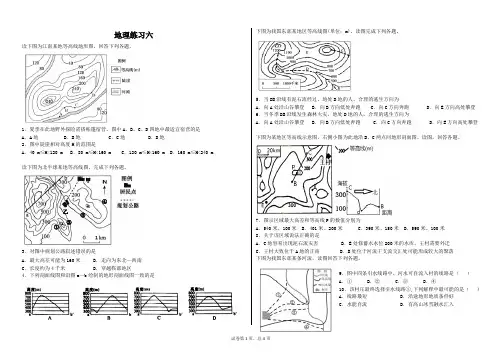

试卷第1页，总4页 地理练习六
读下图为江南某地等高线地形图，回答下列各题。
1．夏季在此地野外探险需搭帐篷宿营。图中A、B、C、D四地中最适宜宿营的是
A．A地 B．B地 C．C地 D．D地
2．图中陡崖相对高度H的范围是
A．40 m≤H<120 m B．80 m≤H<160 m C．120 m≤H<160 m D．160 m≤H<240 m
读下图为北半球某地等高线图，完成下列各题。
甲
乙 ④
① ③
②
3．对图中规划公路叙述错误．．的是
A．最大高差可能为160米 B．走向为东北—西南
C．长度约为4千米 D．穿越鞍部地区
4．下列剖面线图和沿图a—b绘制的地形剖面线图一致的是
下图为我国东部某地区等高线图(单位：m)。读图完成下列各题。
5．当DB沿线有泥石流经过，地处D地的人，合理的逃生方向为
A．向A处沿山谷攀登 B．向B方向低处奔跑 C．向C方向奔跑 D．向E方向高处攀登
6．当冬季DB沿线发生森林火灾，地处D地的人，合理的逃生方向为
A．向A处沿山谷攀登 B．向B方向低处奔跑 C．向C方向奔跑 D．向E方向高处攀登
下图为某地区等高线示意图，右侧小图为此地沿B、C两点间地形剖面图。读图，回答各题。
7．图示区域最大高差和等高线P的数值分别为
A．540米、100米 B．401米、200米 C．390米、150米 D．590米、100米
8．关于该区域说法正确的是
A．C地容易出现泥石流灾害 B．E处修蓄水水位200米的水库，王村需要外迁
C．王村大致位于A地的正南 D．B处位于河流干支流交汇处可能形成较大的聚落
下图为我国东部某条河流，读图回答下列各题。
9．图中四条引水线路中，河水可自流入村的线路是（ ）
试卷第1页，总4页 地理练习六
读下图为江南某地等高线地形图，回答下列各题。
1．夏季在此地野外探险需搭帐篷宿营。图中A、B、C、D四地中最适宜宿营的是
A．A地 B．B地 C．C地 D．D地
2．图中陡崖相对高度H的范围是
A．40 m≤H<120 m B．80 m≤H<160 m C．120 m≤H<160 m D．160 m≤H<240 m
读下图为北半球某地等高线图，完成下列各题。
甲
乙 ④
① ③
②
3．对图中规划公路叙述错误．．的是
A．最大高差可能为160米 B．走向为东北—西南
C．长度约为4千米 D．穿越鞍部地区
4．下列剖面线图和沿图a—b绘制的地形剖面线图一致的是
下图为我国东部某地区等高线图(单位：m)。读图完成下列各题。
5．当DB沿线有泥石流经过，地处D地的人，合理的逃生方向为
A．向A处沿山谷攀登 B．向B方向低处奔跑 C．向C方向奔跑 D．向E方向高处攀登
6．当冬季DB沿线发生森林火灾，地处D地的人，合理的逃生方向为
A．向A处沿山谷攀登 B．向B方向低处奔跑 C．向C方向奔跑 D．向E方向高处攀登
下图为某地区等高线示意图，右侧小图为此地沿B、C两点间地形剖面图。读图，回答各题。
7．图示区域最大高差和等高线P的数值分别为
A．540米、100米 B．401米、200米 C．390米、150米 D．590米、100米
8．关于该区域说法正确的是
A．C地容易出现泥石流灾害 B．E处修蓄水水位200米的水库，王村需要外迁
C．王村大致位于A地的正南 D．B处位于河流干支流交汇处可能形成较大的聚落
下图为我国东部某条河流，读图回答下列各题。
9．图中四条引水线路中，河水可自流入村的线路是（ ）
