plc课后习题答案

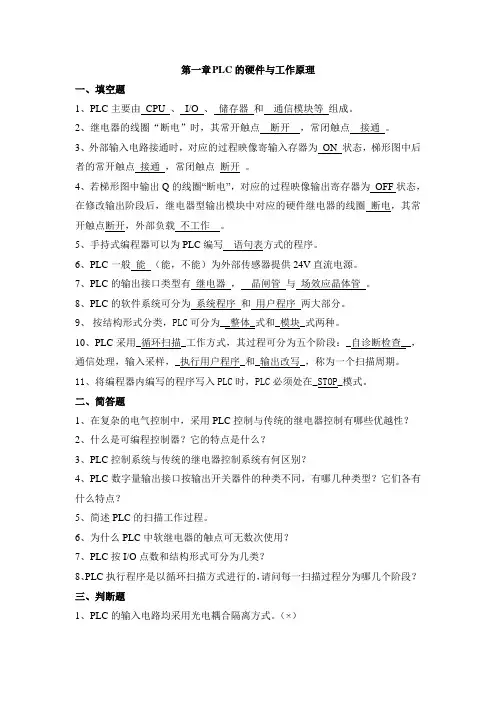

第一章 PLC的硬件与工作原理

一、填空题

1、PLC主要由 CPU 、 I/O 、 储存器 和 通信模块等 组成。

2、继电器的线圈“断电”时，其常开触点 断开 ，常闭触点

接通 。

3、外部输入电路接通时，对应的过程映像寄输入存器为 ON

状态，梯形图中后者的常开触点 接通 ，常闭触点_断开_。

4、若梯形图中输出Q的线圈“断电”，对应的过程映像输出寄存器为 OFF状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈 断电，其常开触点断开，外部负载 不工作 。

5、手持式编程器可以为PLC编写 语句表方式的程序。

6、PLC一般 能 （能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有 继电器 ， 晶闸管 与 场效应晶体管 。

8、PLC的软件系统可分为 系统程序 和 用户程序 两大部分。

9、 按结构形式分类，PLC可分为__整体_式和_模块_式两种。

10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题

1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？

2、什么是可编程控制器？它的特点是什么？

3、PLC控制系统与传统的继电器控制系统有何区别？

4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？

7、PLC按I/O点数和结构形式可分为几类？

8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？

三、判断题

1、PLC的输入电路均采用光电耦合隔离方式。（×）

2、CPU224型PLC本机I/O点数为14/10。（√）

PLC 原理及应用实验指导书

嘉应学院电子信息工程系

王小增

2 目录

实验一 楼梯灯控制实验 .......................................................................................................... 3

实验二 交通灯控制实验 .......................................................................................................... 5

实验三 霓虹灯控制实验 .......................................................................................................... 8

实验四 电机启动、正反转及Y－△降压启动控制实验 .................................................... 10

实验五 电机转速控制实验 .................................................................................................... 13

实验六 24小时时钟控制实验 ............................................................................................... 15

实验七 数据控制功能实验 .................................................................................................... 17

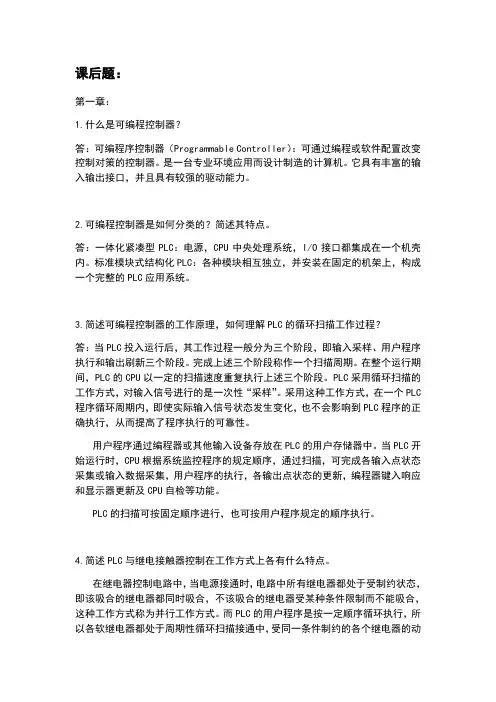

课后题：

第一章：

1.什么是可编程控制器？

答：可编程序控制器（Programmable Controller）：可通过编程或软件配置改变控制对策的控制器。是一台专业环境应用而设计制造的计算机。它具有丰富的输入输出接口，并且具有较强的驱动能力。

2.可编程控制器是如何分类的？简述其特点。

答：一体化紧凑型PLC：电源，CPU中央处理系统，I/O接口都集成在一个机壳内。标准模块式结构化PLC：各种模块相互独立，并安装在固定的机架上，构成一个完整的PLC应用系统。

3.简述可编程控制器的工作原理，如何理解PLC的循环扫描工作过程？

答：当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。PLC采用循环扫描的工作方式，对输入信号进行的是一次性“采样”。采用这种工作方式，在一个PLC程序循环周期内，即使实际输入信号状态发生变化，也不会影响到PLC程序的正确执行，从而提高了程序执行的可靠性。

用户程序通过编程器或其他输入设备存放在PLC的用户存储器中。当PLC开始运行时，CPU根据系统监控程序的规定顺序，通过扫描，可完成各输入点状态采集或输入数据采集，用户程序的执行，各输出点状态的更新，编程器键入响应和显示器更新及CPU自检等功能。

PLC的扫描可按固定顺序进行，也可按用户程序规定的顺序执行。

4.简述PLC与继电接触器控制在工作方式上各有什么特点。

在继电器控制电路中，当电源接通时，电路中所有继电器都处于受制约状态，即该吸合的继电器都同时吸合，不该吸合的继电器受某种条件限制而不能吸合，这种工作方式称为并行工作方式。而PLC的用户程序是按一定顺序循环执行，所以各软继电器都处于周期性循环扫描接通中，受同一条件制约的各个继电器的动作次序决定于程序扫描顺序，同他们在梯形图中的位置有关，这种工作方式称为串行工作方式。

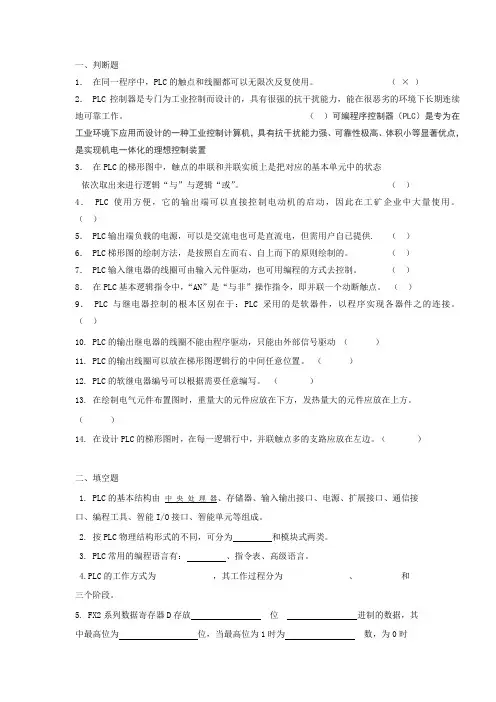

一、判断题

1． 在同一程序中，PLC的触点和线圈都可以无限次反复使用。 （ × ）

2． PLC控制器是专门为工业控制而设计的，具有很强的抗干扰能力，能在很恶劣的环境下长期连续地可靠工作。 （ ）可编程序控制器（PLC）是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置

3． 在PLC的梯形图中，触点的串联和并联实质上是把对应的基本单元中的状态

依次取出来进行逻辑“与”与逻辑“或”。 （ ）

4． PLC使用方便，它的输出端可以直接控制电动机的启动，因此在工矿企业中大量使用。

（ ）

5． PLC输出端负载的电源，可以是交流电也可是直流电，但需用户自已提供. （ ）

6． PLC梯形图的绘制方法，是按照自左而右、自上而下的原则绘制的。 （ ）

7． PLC输入继电器的线圈可由输入元件驱动，也可用编程的方式去控制。 （ ）

8． 在PLC基本逻辑指令中，“AN”是“与非”操作指令，即并联一个动断触点。 （ ）

9． PLC与继电器控制的根本区别在于：PLC采用的是软器件，以程序实现各器件之的连接。

（ ）

10. PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动 （ ）

11. PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。 （ ）

12. PLC的软继电器编号可以根据需要任意编写。 （ ）

13. 在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。

（ ）

14. 在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。（ ）
