八年级物理下册杠杆作图专题训练
１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。请在图上作出杠杆的动力臂（l1）和阻力臂（l2）。在重物提升的过程中拉力F将
（选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O点。请画出图中铅球对手的作用力F的力臂l。当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将
。
３、如图所示，请画出阻力F2的力臂（l2），并作出动力臂为l1的动力（F1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。在抬起的过程中力F将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l1）和阻力臂（l2）。在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
６、如图所示，杠杆AOB能绕与地面的接触点O转动。在B端挂上重物G，在A端施加一个与OA垂直的力F，使杠杆在图示位置平衡。请画出动力臂（l1）和阻力臂（l2）。如果把力F的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB为轻质杠杆，O为支点，OA=OB，在杠杆的B端挂一重20N的物体，要使杠杆在图示位置平衡，则在A端施加的力F至少为 N。并把这个力的作用线在图上画出。
O
G F
（第1题图）
O
F2 l1
（第3题图） O
F
（第2题图）
F
O
（第4题图）
F1 F2
O
（第5题图） A B
O G
（第6题图）
A
O
B 30° A O B
C
８、如图所示，O为杠杆AC的支点，在B处挂一个物体，AO=OB=BC，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F1的力臂l1，并画出F1的作用线。

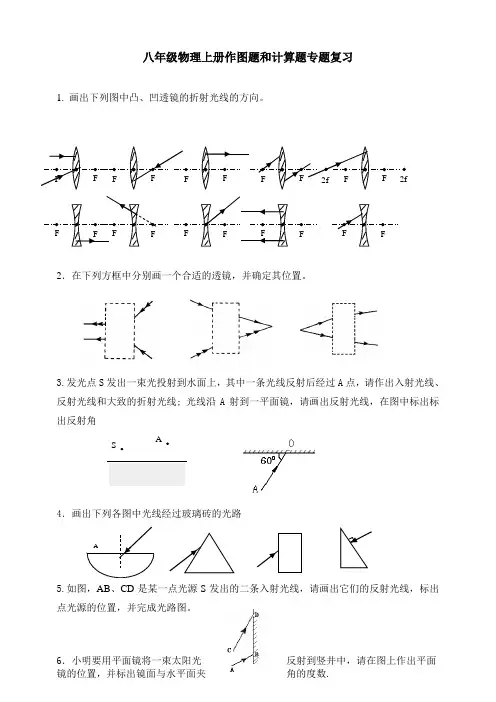

八年级物理上册作图题和计算题专题复习
1. 画出下列图中凸、凹透镜的折射光线的方向。
2．在下列方框中分别画一个合适的透镜，并确定其位置。
3.发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线; 光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角
4．画出下列各图中光线经过玻璃砖的光路
5.如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。
6．小明要用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数. F F F F F F F F F F 2f 2f
F F F F F F F F F F
A S
A
7．根据平面镜成像特点作出物体ABC的像
8. 一点光源发出的光线经平面镜反射后的两条光线如图4所示，请画图确定光源的位置。
9.如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。
10、若声音在海水中的传播速度为1500m／s，利用回声定位原理从海面竖直向海底发射超声波，到接收回声所用时间为4s，那么该处海洋的深度为多少km？
11.汽车在出厂前要进行测试，某次测试中，先让汽车在模拟山路上以8m/s的速度行驶500s，紧接着在模拟公路上以20m/s的速度行驶2000m。求：
（1）该汽车在模拟山路上行驶的路程。
（2）该汽车在模拟山路上行驶的时间。
（3）汽车在这次整个测试过程中的平均速度。
12.一辆汽车以20m/s的速度沿平直的公路匀速驶向一座山洞，当汽车鸣笛2s后听到回声，问听到回声时汽车离山洞多远？
三、光速题
13、月球和地面之间的距离为3.8×108m，太阳光从月球反射到地球需要多少秒？
14、太阳发出的光要经过8min才能到达地球。请你估算太阳到地球的距离。
八年级物理上册作图题和计算题专题复习
1. 画出下列图中凸、凹透镜的折射光线的方向。
2．在下列方框中分别画一个合适的透镜，并确定其位置。
3.发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线
4．画出下列各图中光线经过玻璃砖的光路
5．小明要用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.
F F F F F F F
F F F 2f
2f
F F F
F F
F
F
F F F
A S
A
6．根据平面镜成像特点作出图3物体ABC的像
7. 一点光源发出的光线经平面镜反射后的两条光线如图4所示，请画图确定光源的位置。
8、一辆长150m的列车，匀速通过长90m的大桥需10s的时间，求：
⑴这辆列车的速度。
⑵这辆列车以同样的速度穿过一条长1050m的隧道需要多长时间。
⑶这辆列车以同样的速度15s穿过一个山洞，则该山洞的长度。
9.汽车在出厂前要进行测试，某次测试中，先让汽车在模拟山路上以8m/s的速度行驶500s，紧接着在模拟公路上以20m/s的速度行驶2000m。求：
（1）该汽车在模拟山路上行驶的路程。
（2）该汽车在模拟山路上行驶的时间。
（3）汽车在这次整个测试过程中的平均速度。
10.一辆汽车以20m/s的速度沿平直的公路匀速驶向一座山洞，当汽车鸣笛2s后听到回声，问听到
回声时汽车离山洞多远？
11．一只质量为68g的瓶子，装满水后质量为184g。如果在瓶中先放入一个质量为37.3g的金属片，然后再装满水，这时总质量为218g。求金属片的密度是多少？
12.体积为30cm3、质量为178g的铜球是实心的还是空心的？如果是空心的，在其中空心部分注满铝，则铜球的总质量为多少？（ρ铝=2.7×10³㎏/m³ ρ铜=8.9×103kg/m3）
—————————— 新学期 新成绩 新目标 新方向 ——————————
桑水 初中物理学习材料

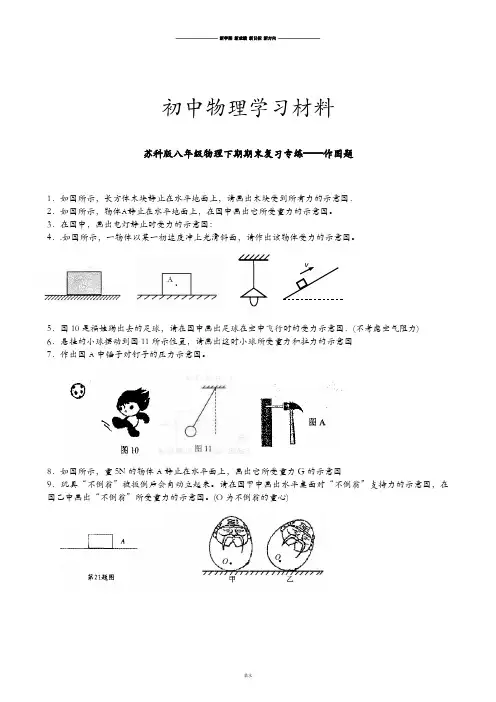

苏科版八年级物理下期期末复习专练——作图题
1．如图所示，长方体木块静止在水平地面上，请画出木块受到所有力的示意图．
2．如图所示，物体A静止在水平地面上，在图中画出它所受重力的示意图。
3．在图中，画出电灯静止时受力的示意图：
4．.如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。
5．图10是福娃踢出去的足球，请在图中画出足球在空中飞行时的受力示意图．(不考虑空气阻力)
6．悬挂的小球摆动到图11所示位置，请画出这时小球所受重力和拉力的示意图
7．作出图A中锤子对钉子的压力示意图。
8．如图所示，重5N的物体A静止在水平面上，画出它所受重力G的示意图
9．玩具“不倒翁”被扳倒后会自动立起来。请在图甲中画出水平桌面对“不倒翁”支持力的示意图，在图乙中画出“不倒翁”所受重力的示意图。(O为不倒翁的重心)
